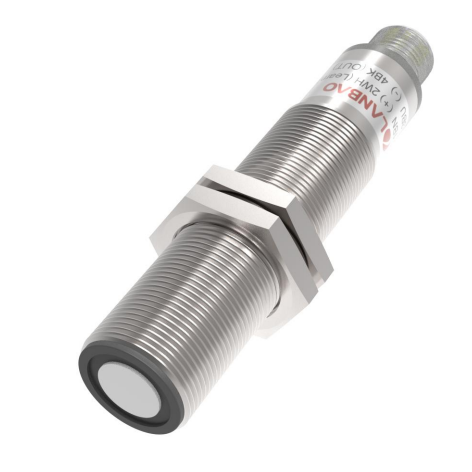

Ultradźwiękowy czujnik zbliżeniowy | analogowy | 60-1000mm | M18 | 15-30 VDC | 4-20mA | M12 | obudowa niklowo-miedziana | IP67

Specyfikacja techniczna

Zasada działania: Detekcja ultradźwiękowa
Zasięg roboczy: 60–1000 mm
Strefa martwa: 0–60 mm
Rozdzielczość: 0,5 mm
Powtarzalność: ±0,15% całego zakresu pomiarowego
Dokładność absolutna: ±1% (z kompensacją temperatury)
Czas reakcji: 100 ms
Histereza przełączania: 2 mm
Częstotliwość przełączania: 10 Hz
Napięcie zasilania: 15–30 V DC
Pobór prądu (bez obciążenia): ≤25 mA
Wyjście: 4-20mA
Funkcja Teach-in: Tak – do ustawiania odległości
Wskaźniki:

Czerwona dioda LED: brak wykrytego obiektu w trybie uczenia, świeci się stale

Żółta dioda LED: pokazuje stan przełącznika w trybie pracy

Niebieska dioda LED: obiekt wykryty w trybie uczenia, miga

Zielona dioda LED: wskaźnik zasilania, świeci się stale
Temperatura pracy: -25…+70 °C (248–343K)
Temperatura przechowywania: -40…+85 °C (233–358K)
Obudowa: Stop miedzi i niklu, wypełnienie z żywicy epoksydowej
Klasa ochrony: IP67

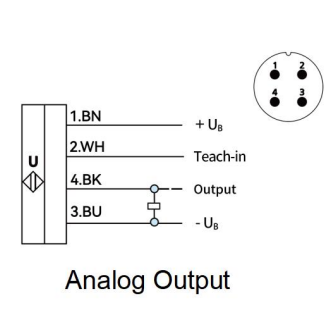

Złącze: 4-stykowe złącze M12

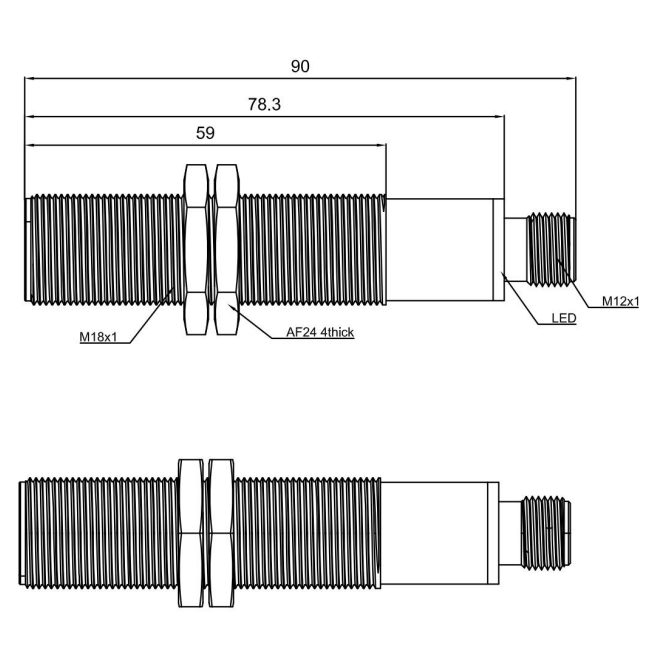

Wymiary: Gwint M18

Funkcje i cechy

Zasada detekcji ultradźwiękowej – odpowiednia do obiektów, których czujniki optyczne nie wykrywają (np. przezroczyste tworzywa, ciecze, jasne powierzchnie).

Kompensacja temperatury – zapewnia stabilne działanie przy zmianach temperatury otoczenia.

Funkcja Teach-in – pozwala użytkownikowi łatwo ustawić wymagany dystans bez dodatkowego sprzętu.

Wytrzymała obudowa – odporna na wstrząsy, korozję i wibracje.

Wskaźniki LED – pokazują stan czujnika w czasie rzeczywistym.

Wysoka klasa szczelności IP67 – umożliwia pracę w warunkach zapylenia, wilgoci lub na zewnątrz.

Zastosowanie

Dla użytkownika domowego: do urządzeń wymagających pomiaru odległości lub wykrywania przeszkód, np. automatyczne bramy, systemy garażowe, kontrola poziomu wody, robotyka lub projekty automatyki domowej.
Dla inżyniera: stosowany w liniach produkcyjnych, maszynach CNC, wykrywaniu opakowań, robotyce – tam, gdzie potrzebna jest precyzyjna kontrola pozycji lub obiektu.
Dla elektryka: łatwy do integracji z kontrolerami PLC. Konfiguracja pasuje do większości urządzeń przemysłowych bez modyfikacji.

Zalety

Odpowiedni dla różnych powierzchni – niezależny od koloru i przezroczystości

Kompaktowa konstrukcja z gwintem – łatwy montaż

Kompensacja temperatury – stabilna praca

Regulowany zasięg detekcji (Teach-in)

Ochrona IP67 przed kurzem i wilgocią

Wskaźniki LED stanu pracy

Wady

Nie nadaje się do wykrywania bardzo małych obiektów

Prędkość detekcji niższa niż w przypadku czujników optycznych
