  • Nowość   Wentylator promieniowy do kanałów prostokątnych z silnikiem zewnętrznym | 1600 m³/h | 0,25 kW | 3×380 V | 500×250 mm | IE3 | IP55 | ESLP21722
    Nowość   Wentylator promieniowy do kanałów prostokątnych z silnikiem zewnętrznym | 1600 m³/h | 0,25 kW | 3×380 V | 500×250 mm | IE3 | IP55 | ESLP21722 1

    Wentylator promieniowy do kanałów prostokątnych z silnikiem zewnętrznym | 1600 m³/h | 0,25 kW | 3×380 V | 500×250 mm | IE3 | IP55 | ESLP21722

    Kod: ESLP21722
    Pytanie do produktu
    Cena 539.82 € z VAT
    ( 446.13 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Wentylator promieniowy do kanałów prostokątnych ESLP21722 z zewnętrznym silnikiem 0,25 kW IE3: do 1600 m³/h, 3×380 V, przyłącze 500×250 mm, IP55.

  • Opis

    Wentylator promieniowy do kanałów prostokątnych z silnikiem zewnętrznym | 1600 m³/h | 0,25 kW | 3×380 V | 500×250 mm | IE3 | IP55 | ESLP21722

    Wentylator promieniowy do kanałów prostokątnych z trójfazowym silnikiem IE3 umieszczonym poza strumieniem powietrza. Silnik 0,25 kW, 1469 obr./min zapewnia przepływ do 1600 m³/h, a przyłącza 500×250 mm łączą się bezpośrednio z kanałami prostokątnymi.

    Najważniejsze:
    Silnik znajduje się na zewnątrz obudowy, dlatego nie wpływa na niego ciepło i wilgoć transportowanego powietrza, a dostęp serwisowy jest łatwy. Obudowa ze stali ocynkowanej, ochrona IP55 i praca ciągła S1 – rozwiązanie dla komercyjnych i przemysłowych systemów wentylacji.
    Przepływ powietrza
    1600 m³/h
    Moc / napięcie
    0,25 kW / 3×380 V
    Obroty
    1469 obr./min
    Ochrona
    IP55

    Pomożemy ustawić prędkość i sterowanie automatyczne

    Doradzimy, jak regulować prędkość tego wentylatora oraz jak automatycznie go załączać lub sterować nim w zależności od warunków w pomieszczeniu – wilgotności, temperatury lub stężenia CO₂. Dobierzemy odpowiedni regulator prędkości, termostat, czujnik wilgotności lub CO₂ i wyjaśnimy, jak je podłączyć.

    Skontaktuj się z nami: tel. +370 658 01033 lub e-mailem info@elsprendimai.eu

    W wiadomości krótko opisz sytuację: przeznaczenie i wielkość pomieszczenia, model wentylatora oraz co chcesz sterować – prędkością, wilgotnością, temperaturą lub CO₂.

    Ilości hurtowe: specjalne ceny przy większych zamówieniach. Podaj w wiadomości potrzebną ilość, a przygotujemy indywidualną ofertę.

    Zasada działania

    Wirnik promieniowy zasysa powietrze z kanału i tłoczy je do przeciwległego przyłącza prostokątnego – powietrze płynie w linii prostej, dlatego wentylator montuje się bezpośrednio w trasie kanałów. Konstrukcja promieniowa zapewnia wyższe ciśnienie niż wentylatory osiowe i pokonuje opór filtrów, nagrzewnic i długich kanałów.

    Trójfazowy silnik asynchroniczny 0,25 kW IE3 zamocowany jest na obudowie i pracuje z prędkością 1469 obr./min. Prędkość najwygodniej regulować falownikiem, dopasowując wydajność do rzeczywistego zapotrzebowania, wilgotności, temperatury lub poziomu CO₂.

    Dlaczego warto wybrać ten wentylator?
    Duży przepływ w kanale prostokątnym bez dodatkowych przejść, a zewnętrzny silnik pracuje dłużej i jest łatwiejszy w serwisie.

    Specyfikacja techniczna

    Typ produktu Wentylator promieniowy do kanałów prostokątnych z silnikiem zewnętrznym
    Kod ESLP21722
    Maks. przepływ powietrza 1600 m³/h
    Moc silnika 0,25 kW
    Zasilanie 3 fazy, 380 V, 50 Hz
    Obroty 1469 obr./min
    Poziom hałasu 58 dB(A)
    Przyłącze (S × W) 500 × 250 mm
    Długość 565 mm
    Wysokość całkowita z silnikiem 476 mm
    Obudowa Blacha stalowa ocynkowana
    Wirnik Stal ocynkowana / aluminium
    Klasa sprawności silnika IE3
    Klasa izolacji F
    Stopień ochrony IP55
    Tryb pracy S1 (ciągły)
    Temperatura pracy od −20 °C do +50 °C
    Norma EN 60204-1
    Kraj pochodzenia Turcja

    Główne funkcje

    • Wysoka wydajność – Do 1600 m³/h w kanałach prostokątnych.
    • Silnik zewnętrzny – Niezależny od transportowanego powietrza, łatwy dostęp serwisowy.
    • Sprawność IE3 – Niższe koszty energii przy pracy ciągłej.
    • Ochrona IP55 – Silnik chroniony przed pyłem i strumieniami wody.
    • Regulacja prędkości – Falownikiem – według zapotrzebowania, wilgotności, temperatury lub CO₂.

    Gdzie stosować?

    • Komercyjne systemy nawiewno-wywiewne
    • Centra handlowe, biura, hale sportowe
    • Hale produkcyjne i magazyny
    • Wyciąg z restauracji i kuchni (z filtrami tłuszczowymi)
    • Centrale wentylacyjne z filtrami i nagrzewnicami
    • Kotłownie i pomieszczenia techniczne

    Zastosowanie według potrzeb

    Dla projektanta.
    Standardowe wymiary kanałów prostokątnych i jasne dane ułatwiają dobór.
    Dla instalatora.
    Montaż bezpośrednio w trasie kanałów, bez przejść na kanały okrągłe.
    Dla firmy.
    Silnik IE3 i praca S1 – długa żywotność i niższe koszty eksploatacji.

    Praktyczne zastosowanie

    Dobierając wentylator, uwzględnij wymaganą ilość powietrza i opór instalacji: podany przepływ 1600 m³/h osiągany jest bez oporu. Zalecamy falownik i złącza elastyczne, aby drgania nie przenosiły się na kanały.

    Zalety

    • Przepływ do 1600 m³/h
    • Zewnętrzny silnik IE3
    • IP55, praca S1
    • Montaż bezpośrednio w kanale prostokątnym
    • Regulacja prędkości falownikiem

    Wady / ograniczenia

    • Wymaga zasilania trójfazowego 380 V
    • Potrzebne miejsce nad kanałem na silnik (wysokość całkowita 476 mm)
    • Brak certyfikacji do systemów oddymiania

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk
    • W obwodzie zasilania należy zastosować wyłącznik nadprądowy i zabezpieczenie silnika
    • Wentylator łączy się z kanałami przez złącza elastyczne
    • Przed konserwacją odłącz zasilanie
    • Nie stosować w atmosferze wybuchowej ani do gazów agresywnych

    Szybki przewodnik wyboru

    1600 m³/h
    0,25 kW
    500×250 mm
    IP55
    Sprawdzi się, gdy potrzebujesz:
    • zbudować system nawiewny lub wywiewny z kanałami prostokątnymi
    • wymienić stary wentylator kanałowy na wydajniejszy model
    • sterować wentylacją według wilgotności, temperatury lub CO₂ za pomocą falownika
    Sprawdź przed użyciem:
    • czy dostępne jest zasilanie trójfazowe 380 V
    • czy wymiar kanału to 500×250 mm
    • czy nad kanałem jest miejsce na silnik
    • czy ciśnienie wystarczy dla Twojej instalacji
    Ważne: Wentylator kanałowy pracuje najwydajniej, gdy przed nim i za nim znajdują się proste odcinki kanału.

    FAQ

    Dlaczego silnik jest na zewnątrz?
    Dzięki temu nie wpływa na niego ciepłe lub wilgotne powietrze, lepiej się chłodzi i łatwiej go serwisować.
    Jak regulować prędkość?
    Falownikiem – sterowanie może odbywać się według czujników wilgotności, temperatury lub CO₂.
    Czy nadaje się do wyciągu kuchennego?
    Tak, z filtrami tłuszczowymi; temperatura powietrza do +50 °C.
    Czy nadaje się do oddymiania?
    Nie, wentylator nie ma certyfikacji do systemów oddymiania.
    Jakie napięcie jest wymagane?
    Trójfazowe 380 V, 50 Hz.

    ESLP21722 wentylator kanałowy 1600 m³/h, 500×250 mm

    Wentylator promieniowy do kanałów prostokątnych ESLP21722 z zewnętrznym silnikiem 0,25 kW IE3: do 1600 m³/h, 3×380 V, przyłącze 500×250 mm, IP55.

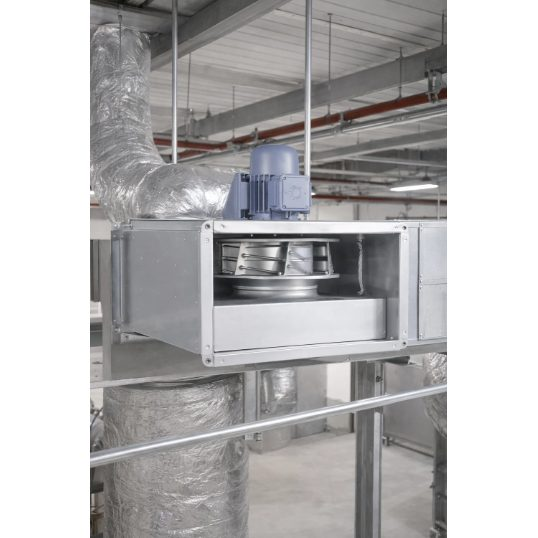

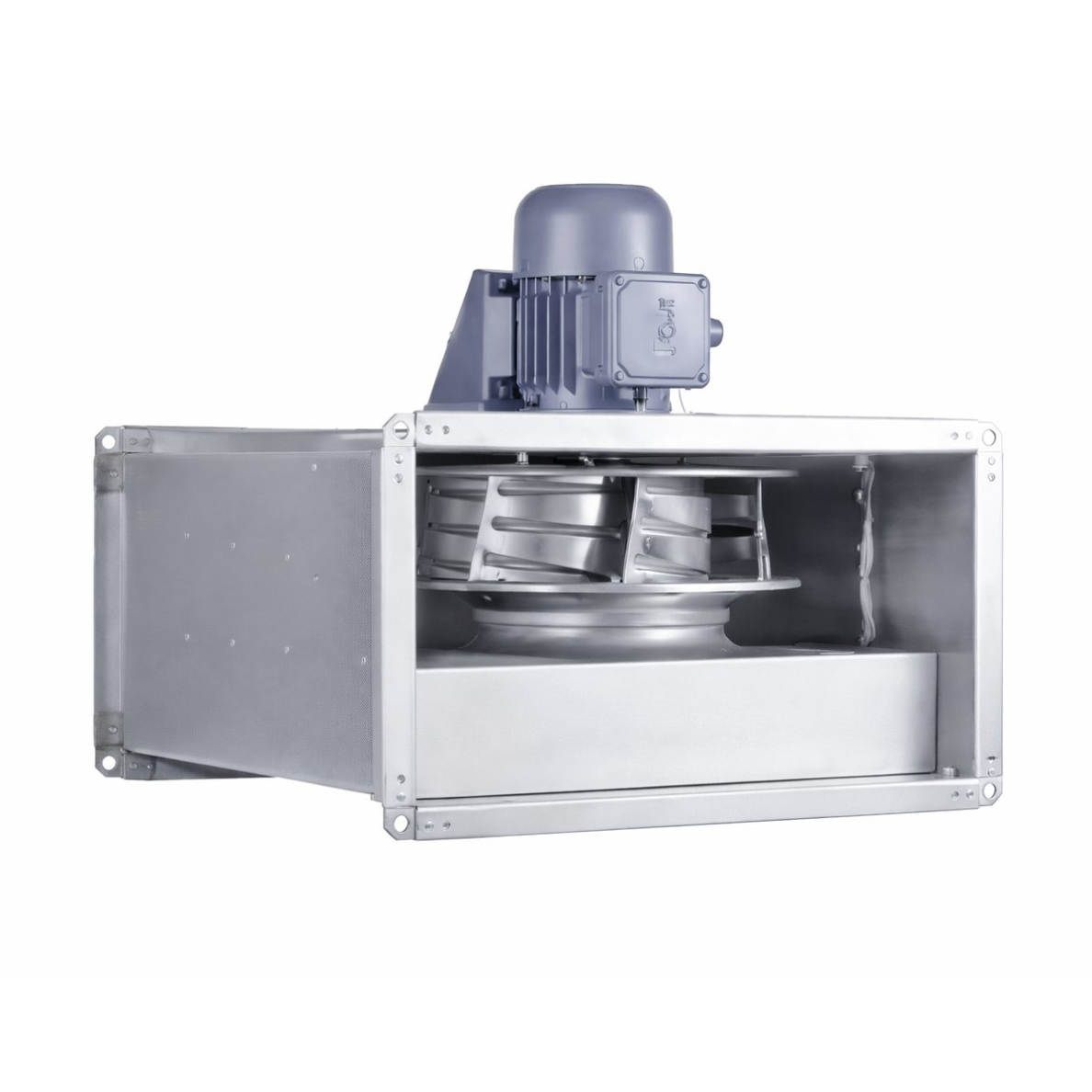

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
