Wielofunkcyjny multimetr cyfrowy | Generator sygnału | Oscyloskop 2-kanałowy | 2x10MHz | 50MS/s | 1Hz-2MHz

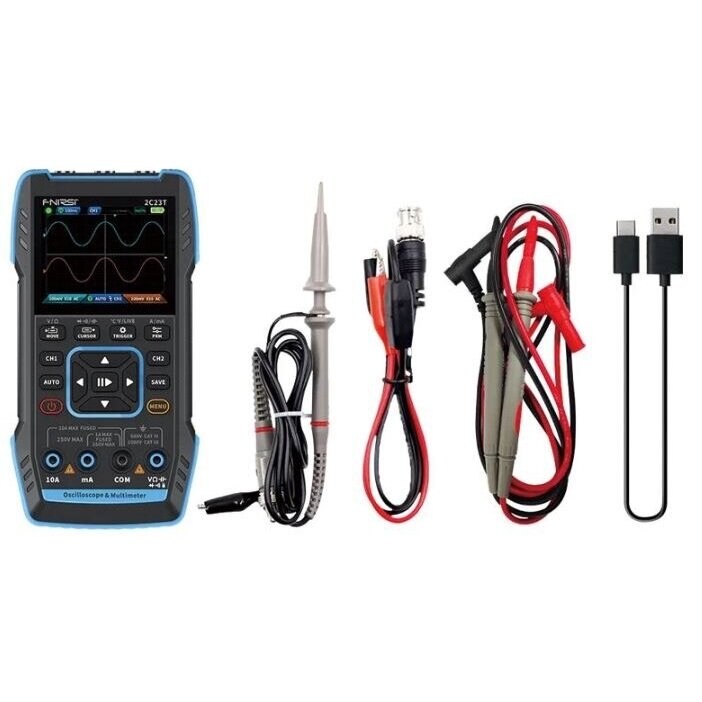

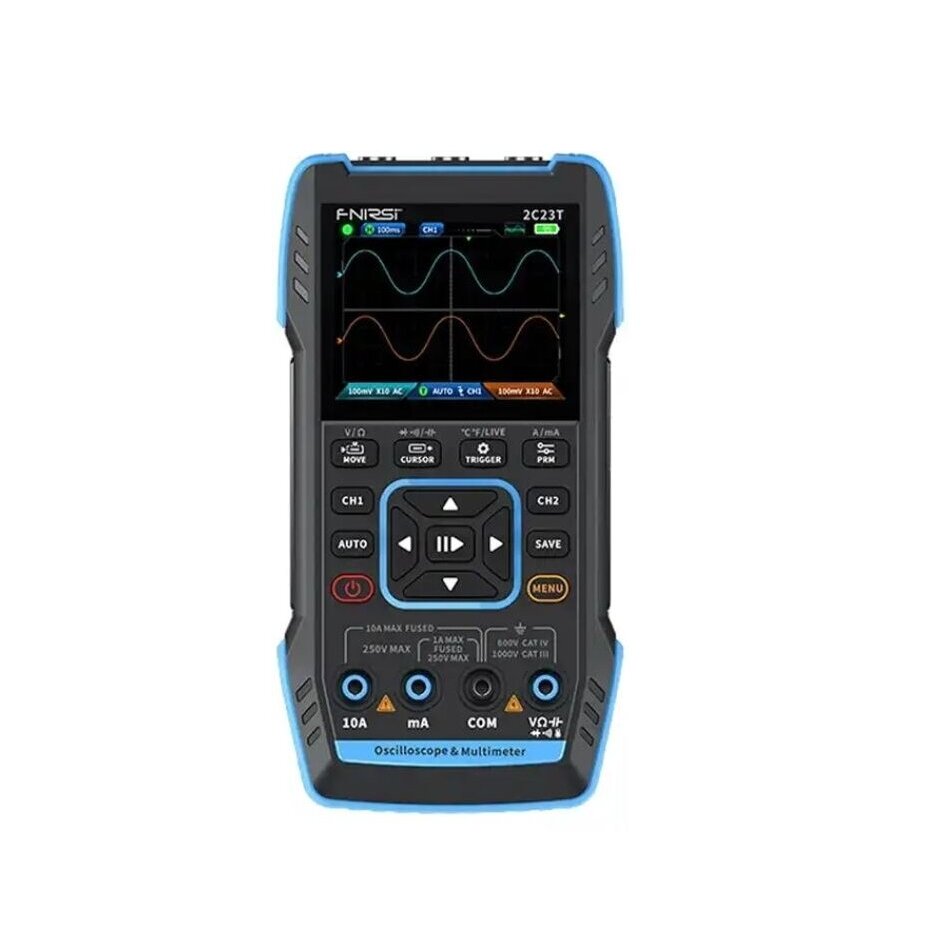

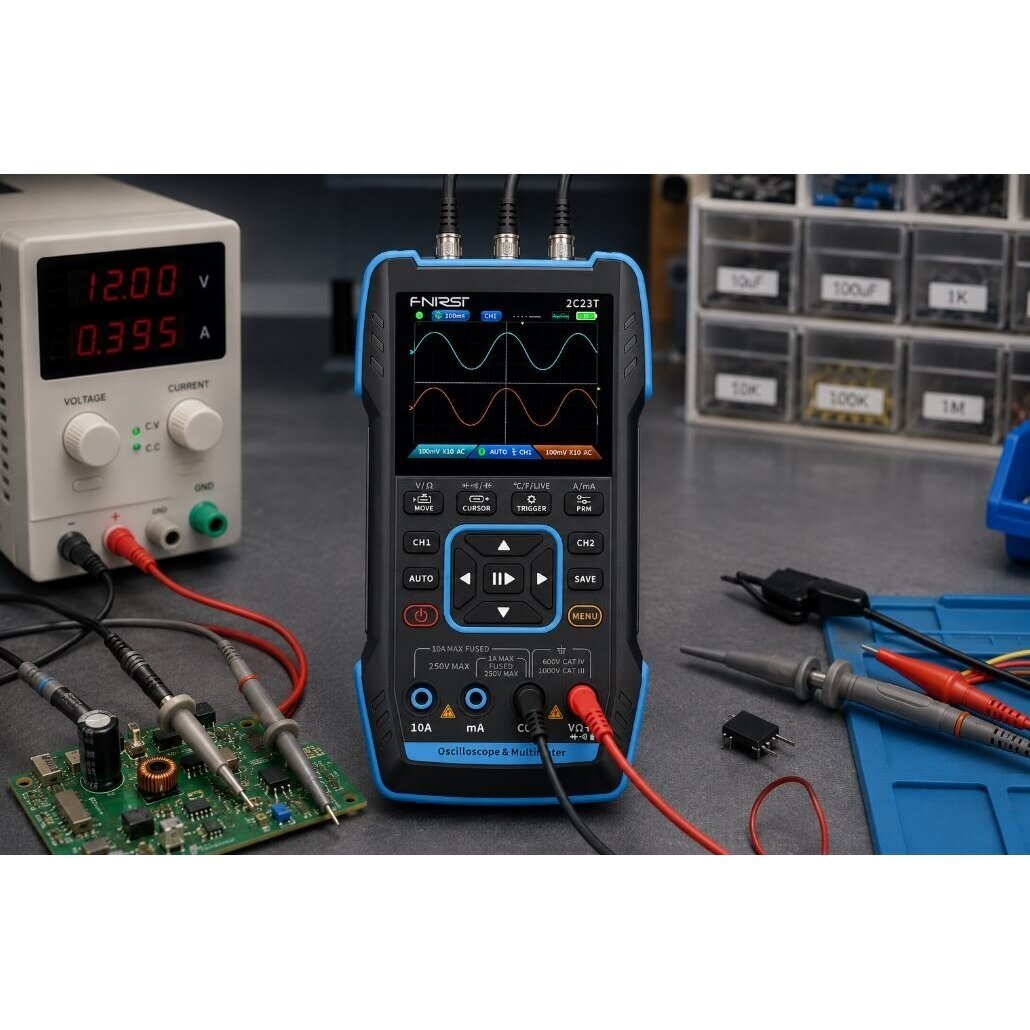

Przenośny cyfrowy przyrząd pomiarowy 3 w 1 – 2-kanałowy oscyloskop, multimetr i generator sygnałów, 2×10 MHz, 50 MS/s, ekran 2,8″

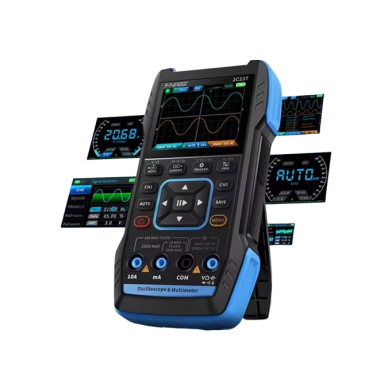

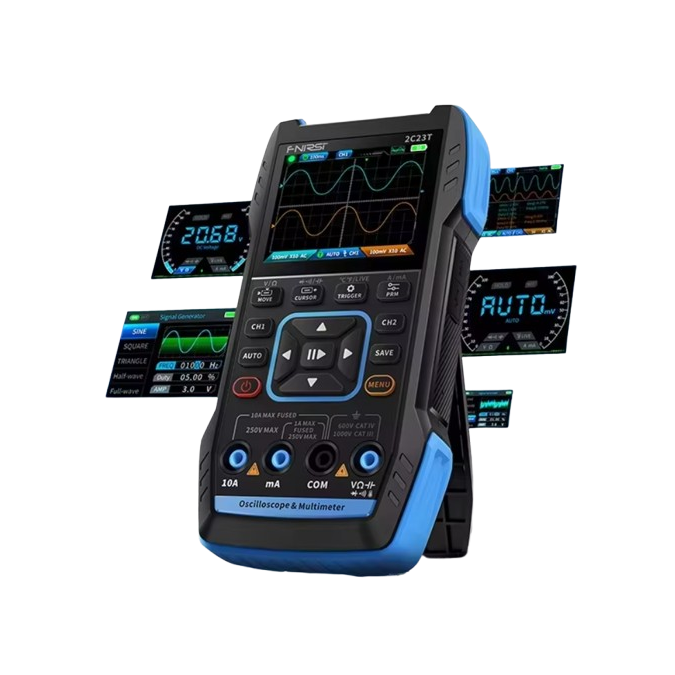

Przenośny cyfrowy przyrząd pomiarowy 3 w 1 łączy dwukanałowy oscyloskop, cyfrowy multimetr i jednokanałowy generator sygnałów funkcyjnych. Jednym urządzeniem można obserwować przebiegi sygnałów elektrycznych, mierzyć podstawowe wielkości elektryczne oraz generować sygnały testowe do prac z zakresu elektroniki, automatyki, napraw i szkoleń.

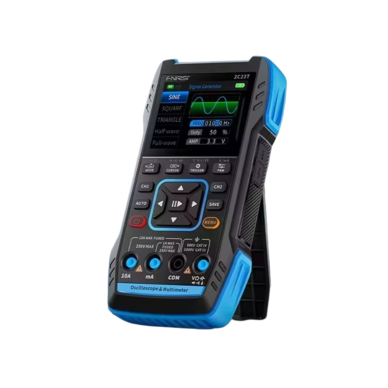

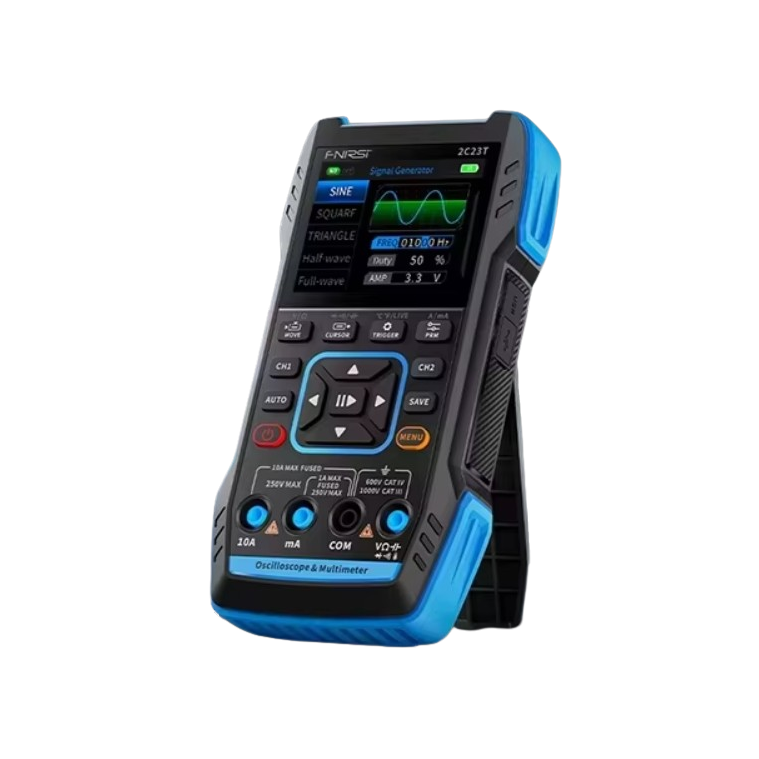

Oscyloskop ma dwa niezależne kanały pomiarowe, częstotliwość próbkowania w czasie rzeczywistym do 50 MS/s oraz, zgodnie z bardziej szczegółową dostarczoną specyfikacją, analogowe pasmo 2×10 MHz. Zintegrowany generator sygnałów wytwarza siedem typów przebiegów w zakresie od 1 Hz do 2 MHz, natomiast multimetr służy do pomiaru napięcia, prądu, rezystancji, pojemności, temperatury i innych parametrów.

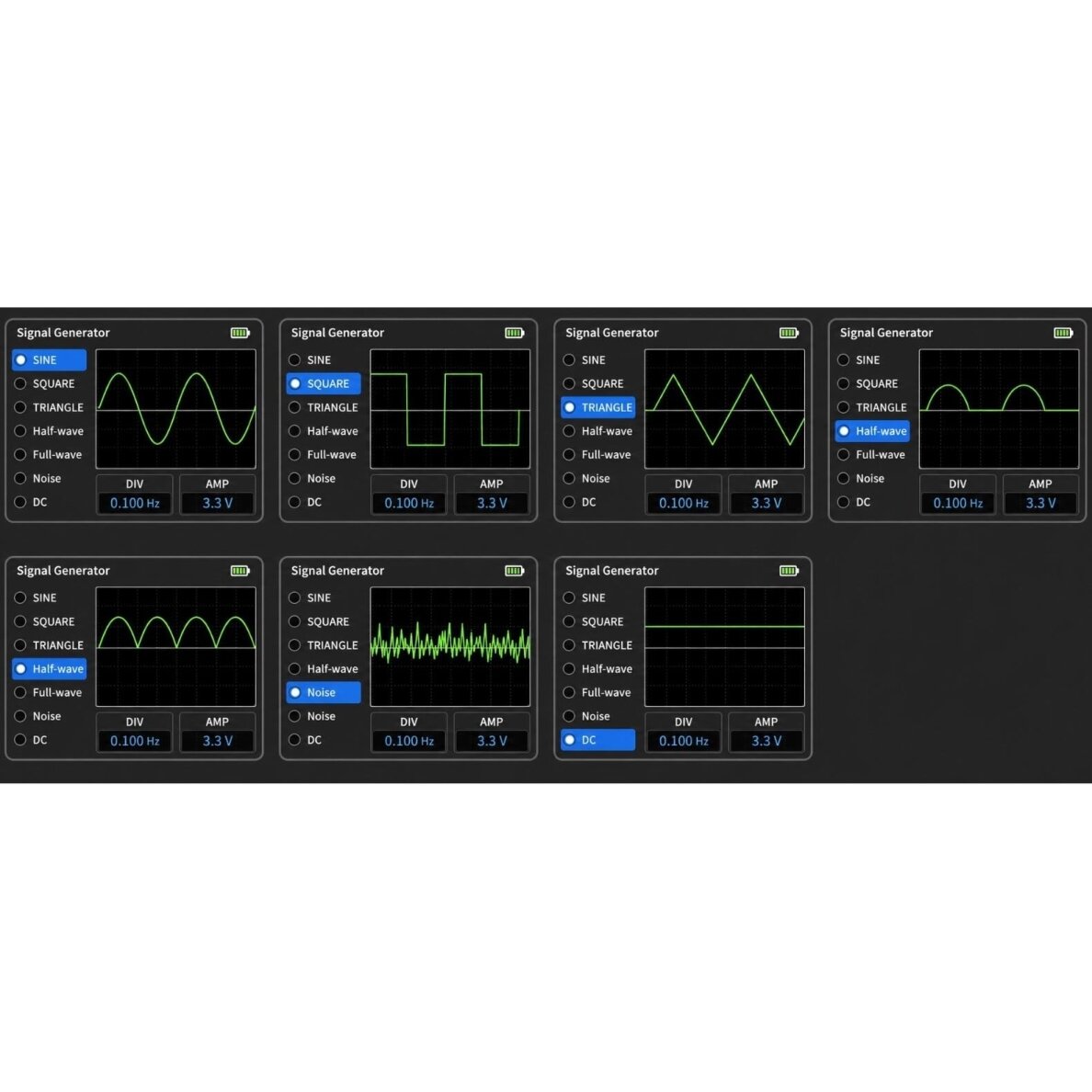

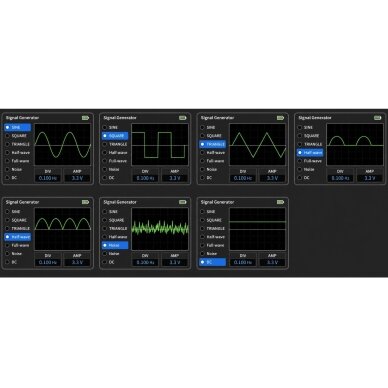

• Sygnał sinusoidalny — do testowania obwodów analogowych i audio.
• Sygnał prostokątny — do testowania obwodów cyfrowych, impulsów i parametrów czasowych.
• Sygnał trójkątny — do analizy obwodów liniowych i integratorów.
• Sygnał pełnookresowy — do testów prostowników i przetwarzania sygnałów.
• Sygnał półokresowy — do testowania obwodów prostowania jednopołówkowego.
• Sygnał szumowy — do oceny reakcji filtrów i wzmacniaczy.
• Sygnał DC — do wytwarzania stałego poziomu napięcia sterującego.

• Akumulator: akumulator litowy 3000 mAh.
• Złącze ładowania: USB Type-C.
• Parametry ładowania: 5 V / 1 A.
• Podany czas pracy: do 6 godzin w warunkach laboratoryjnych.
• Rzeczywisty czas pracy: zależy od jasności ekranu i używanych funkcji.

• Trzy funkcje w jednym urządzeniu — mniej oddzielnych przyrządów pomiarowych.
• Dwa kanały oscyloskopu — do jednoczesnej obserwacji dwóch sygnałów.
• Częstotliwość próbkowania 50 MS/s — do rejestrowania sygnałów w czasie rzeczywistym.
• Analogowe pasmo 2×10 MHz — do sygnałów elektroniki i automatyki.
• Głębokość pamięci 32 KB — do przechowywania zarejestrowanego przebiegu.
• Siedem typów sygnałów generatora — do różnych testów obwodów.
• Zakres generatora 1 Hz–2 MHz.
• Multimetr True RMS — zgodnie z dostarczonymi informacjami o produkcie.
• Wyświetlacz 9999 cyfr.
• Automatyczny wybór zakresu.
• Zapisywanie przebiegów i zrzutów ekranu.
• Ładowanie przez USB Type-C.
• Wbudowany akumulator 3000 mAh.
• Kompaktowa przenośna obudowa.

• W naprawie elektroniki — do diagnostyki płytek, zasilaczy i obwodów sygnałowych.
• W automatyce przemysłowej — do sprawdzania sygnałów czujników, sterowników i napędów.
• W elektronice samochodowej — do analizy sygnałów niskonapięciowych i czujników.
• W technice audio — do sprawdzania sygnałów audio, wzmacniaczy i filtrów.
• W diagnostyce zasilaczy — do obserwacji tętnień i stabilności wyjścia.
• W obwodach cyfrowych — do sprawdzania impulsów, częstotliwości i sygnałów logicznych.
• W laboratoriach dydaktycznych — do demonstrowania przebiegów i zasad pomiaru.
• W mobilnych pracach serwisowych — gdy potrzebne jest kompaktowe, autonomiczne urządzenie.
• W pracach radioamatorskich — do badania obwodów generatorów, filtrów i odbiorników.
• W naprawie sprzętu gospodarstwa domowego — do sprawdzania płytek sterujących i obwodów zasilania.

Przykładowo sprawdzane jest wyjście PWM sterownika regulującego prędkość wentylatora. Kanał oscyloskopu CH1 podłącza się do sygnału sterującego, a CH2 do zasilania wentylatora lub sygnału sprzężenia zwrotnego.

Na ekranie można jednocześnie obserwować oba sygnały oraz porównywać ich częstotliwość, amplitudę i czas reakcji. Tryb wyzwalania ustawia się według narastającego lub opadającego zbocza sygnału.

W trybie multimetru sprawdza się napięcie zasilania i rezystancję obwodu. Jeżeli trzeba przetestować wejście sterownika, generator sygnałów wytwarza prostokątny lub sinusoidalny sygnał testowy o odpowiedniej częstotliwości.

Wykryty przebieg można zapisać i później obejrzeć na komputerze albo porównać z sygnałem po naprawie.

1. Sprawdź stan urządzenia i akcesoriów. Nie używaj uszkodzonych sond, przewodów ani izolacji.
2. Włącz urządzenie. Sprawdź poziom naładowania akumulatora.
3. Wybierz funkcję. Ustaw tryb oscyloskopu, multimetru lub generatora.
4. Wybierz właściwe gniazda. Podłącz przewody pomiarowe zgodnie z wybraną funkcją multimetru lub oscyloskopu.
5. Rozpocznij od największego zakresu. Jeżeli mierzone napięcie lub prąd są nieznane, rozpocznij od największej dopuszczalnej wartości.
6. W trybie oscyloskopu ustaw współczynnik sondy. Ustawienie ×1 lub ×10 w urządzeniu musi odpowiadać używanej sondzie.
7. Wybierz sprzężenie AC lub DC. Ustaw je odpowiednio do charakteru mierzonego sygnału.
8. Ustaw podstawę czasu i czułość. Przebieg powinien mieścić się na ekranie.
9. Wybierz tryb wyzwalania. Użyj trybu AUTO, NORMAL lub SINGLE.
10. W trybie generatora ustaw sygnał. Wybierz kształt, częstotliwość, amplitudę i współczynnik wypełnienia.
11. Nie przekraczaj dopuszczalnego obciążenia wyjścia generatora. Podłączaj generator wyłącznie do odpowiedniego obwodu wejściowego o dużej impedancji.
12. Zapisz potrzebny przebieg. Użyj funkcji SAVE.
13. Po zakończeniu pracy bezpiecznie odłącz przewody. Najpierw odłącz mierzony sygnał, a następnie wyłącz urządzenie.

• Przed czyszczeniem wyłącz urządzenie.
• Odłącz wszystkie sondy, przewody i kabel ładowania.
• Czyść obudowę suchą lub lekko zwilżoną miękką ściereczką.
• Nie dopuść do przedostania się cieczy do złączy i gniazd.
• Nie używaj rozpuszczalników, benzyny ani ściernych środków czyszczących.
• Regularnie sprawdzaj izolację przewodów pomiarowych.
• Sprawdzaj bezpieczniki wejść prądowych.
• Jeżeli urządzenie nie jest używane przez dłuższy czas, okresowo doładowuj akumulator.
• Przechowuj w suchym miejscu, zabezpieczonym przed wysoką temperaturą i bezpośrednim światłem słonecznym.

• Nie używaj urządzenia w wilgotnym ani zagrożonym wybuchem środowisku.
• Nie dotykaj nieizolowanych przewodników ani metalowych części sond.
• Nie przekraczaj granicznych napięć podanych na urządzeniu i przewodach.
• Przed pomiarem sprawdź wybraną funkcję i gniazdo.
• Nie mierz napięcia, gdy przewód jest podłączony do gniazda pomiaru prądu.
• Pojemność, rezystancję i diody mierz wyłącznie w obwodzie odłączonym od zasilania.
• Przed pomiarem pojemności rozładuj kondensator.
• Przed pomiarami sieciowymi należy sprawdzić układ wspólnego punktu wejść oscyloskopu.
• Nie uznawaj dwóch kanałów za galwanicznie odseparowane bez potwierdzenia technicznego.
• Wartość ±400 V nie oznacza zezwolenia na pomiar obwodów sieciowych w każdych warunkach.
• Wyjście generatora nie jest zabezpieczone jako źródło mocy.
• Nie podawaj napięcia zewnętrznego na wyjście generatora.
• Używaj wyłącznie odpowiednich sond i przewodów pomiarowych.
• Nie używaj urządzenia z uszkodzoną obudową lub ekranem.
• Prace wysokonapięciowe musi wykonywać wykwalifikowany specjalista.

Szybki przewodnik wyboru

Wybierz przenośny przyrząd pomiarowy 3 w 1 gdy jednym kompaktowym urządzeniem trzeba obserwować przebiegi dwóch kanałów, wykonywać podstawowe pomiary multimetrem oraz generować sygnały testowe.

Dwukanałowy oscyloskop, multimetr True RMS i generator sygnałów 2 MHz w jednym urządzeniu

Przenośny cyfrowy przyrząd pomiarowy łączy dwukanałowy oscyloskop, cyfrowy multimetr i jednokanałowy generator sygnałów funkcyjnych. Jest przeznaczony do prac z zakresu elektroniki, automatyki, napraw i nauki.

Część oscyloskopowa ma analogowe pasmo 2×10 MHz, próbkowanie w czasie rzeczywistym 50 MS/s, głębokość pamięci 32 KB oraz tryby wyzwalania AUTO, NORMAL i SINGLE. Przebiegi można zapisywać i oglądać na komputerze.

Zintegrowany generator wytwarza siedem typów sygnałów w zakresie od 1 Hz do 2 MHz, natomiast cyfrowy multimetr służy do pomiaru napięcia DC i AC, prądu, rezystancji, pojemności i temperatury oraz do testowania diod i ciągłości obwodu.

Kolorowy ekran 2,8 cala, akumulator 3000 mAh, ładowanie USB Type-C i kompaktowa obudowa 167×89×35 mm umożliwiają używanie urządzenia w laboratorium, warsztacie lub podczas mobilnej diagnostyki sprzętu.
