  •   Wielokanałowy inteligentny licznik energii na szynę DIN | 6 taryf | zasilany z licznika głównego | Modbus RS485 | ME131S

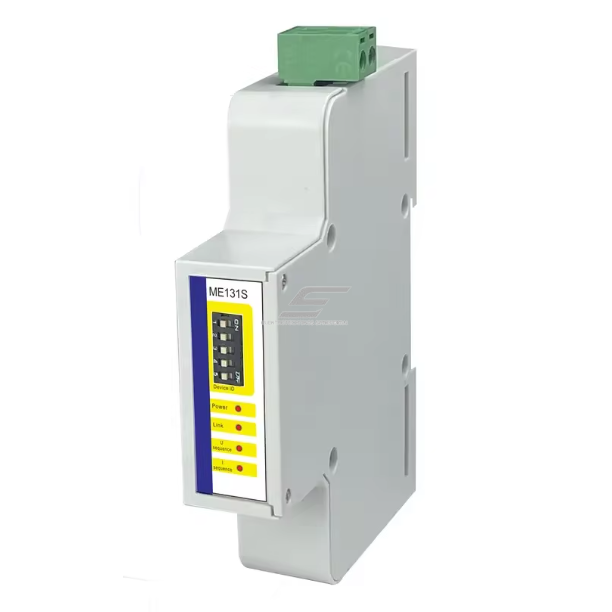

    Wielokanałowy inteligentny licznik energii na szynę DIN | 6 taryf | zasilany z licznika głównego | Modbus RS485 | ME131S

    Kod: ESME131S
    Pytanie do produktu
    Cena 108.90 € z VAT
    ( 90.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Inteligentny licznik energii montowany na szynie DIN, przeznaczony do precyzyjnego monitorowania i analizy parametrów elektrycznych w projektach przemysłowych, komercyjnych oraz zaawansowanych systemach energetycznych. Urządzenie obsługuje zarówno cewki Rogowskiego, jak i przekładniki prądowe 333 mV, umożliwiając bezpieczny pomiar bardzo szerokiego zakresu prądów — od 10 A do 6000 A. Licznik jest przeznaczony do integracji systemowej, monitoringu energii oraz analizy obciążeń, z transmisją danych do systemów BMS, PLC lub SCADA poprzez komunikację Modbus RS485.

  • Opis

    Specyfikacja techniczna

    Typ: Wielokanałowy inteligentny licznik energii
    Model: ME131S
    Montaż: Szyna DIN
    Komunikacja: Modbus RS485
    Zasilanie: Z licznika głównego ME131M
    Taryfy: 6 taryf
    Harmoniczne: Do 50. harmonicznej
    Rejestracja danych: Bez rejestratora danych
    Wyjście przekaźnikowe: 1 przekaźnik elektromagnetyczny
    Izolacja: Optyczna (optoizolacja), do 5 kVrms
    Obsługa czujników prądu: Cewki Rogowskiego; przekładniki prądowe 333 mV; obsługa przekładników napięciowych (VT) do 500 kV
    Zakresy prądów (dobierane w zależności od czujnika): 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
    Współczynniki cewek: 50 mV/kA @ 50 Hz; 85 mV/kA @ 50 Hz; 100 mV/kA @ 50 Hz lub 333 mV/kA (0–634 mV AC)
    Klasa dokładności: 0.5S

    Funkcje

    Wielokanałowy pomiar prądu – umożliwia monitorowanie wielu obwodów elektrycznych jednym urządzeniem.
    Pomiar napięcia – ciągły pomiar napięcia sieciowego we wszystkich fazach.
    Obliczanie mocy – mocy czynnej, biernej i pozornej.
    Rozliczanie energii – rejestracja zużytej energii elektrycznej (kWh).
    Analiza harmonicznych – wykrywanie zniekształceń sieci do 50. harmonicznej.
    Monitorowanie współczynnika mocy (cos φ) – ocena efektywności energetycznej.
    Analiza niezrównoważenia – wykrywanie nierównomiernego obciążenia faz.
    Komunikacja Modbus RS485 – transmisja danych do systemów BMS, PLC lub SCADA.

    Zastosowanie

    Dla elektryków: Szybki montaż na szynie DIN, bezpieczny pomiar prądu bez rozłączania przewodów, idealny do modernizacji istniejących rozdzielnic.
    Dla inżynierów / integratorów systemów: Niezawodna integracja danych przez Modbus RS485, szeroka kompatybilność z cewkami Rogowskiego, odpowiedni do projektów monitoringu energii i BMS.
    Dla obiektów komercyjnych i przemysłowych: Fabryki, biura, centra handlowe – analiza obciążeń, optymalizacja zużycia energii oraz monitorowanie wielu obwodów jednym urządzeniem.

    Zalety

    Obsługa bardzo dużych prądów (do 6000 A)
    Kompatybilność z cewkami Rogowskiego i przekładnikami 333 mV
    Wysoka klasa dokładności (0.5S)
    Przemysłowa komunikacja Modbus RS485
    Kompaktowa konstrukcja na szynę DIN
    Idealny do analizy i optymalizacji energii

    Wady

    Cewka Rogowskiego lub przekładnik prądowy nie są dołączone – należy je dobrać osobno
    Brak wbudowanego rejestratora danych
    Zasilanie realizowane przez licznik główny ME131M

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
