  •   Wielokanałowy trójfazowy inteligentny licznik energii elektrycznej na szynę DIN | z cewkami Rogowskiego | 6 taryf | 5 V DC | Modbus RS485 | MC60-GW30

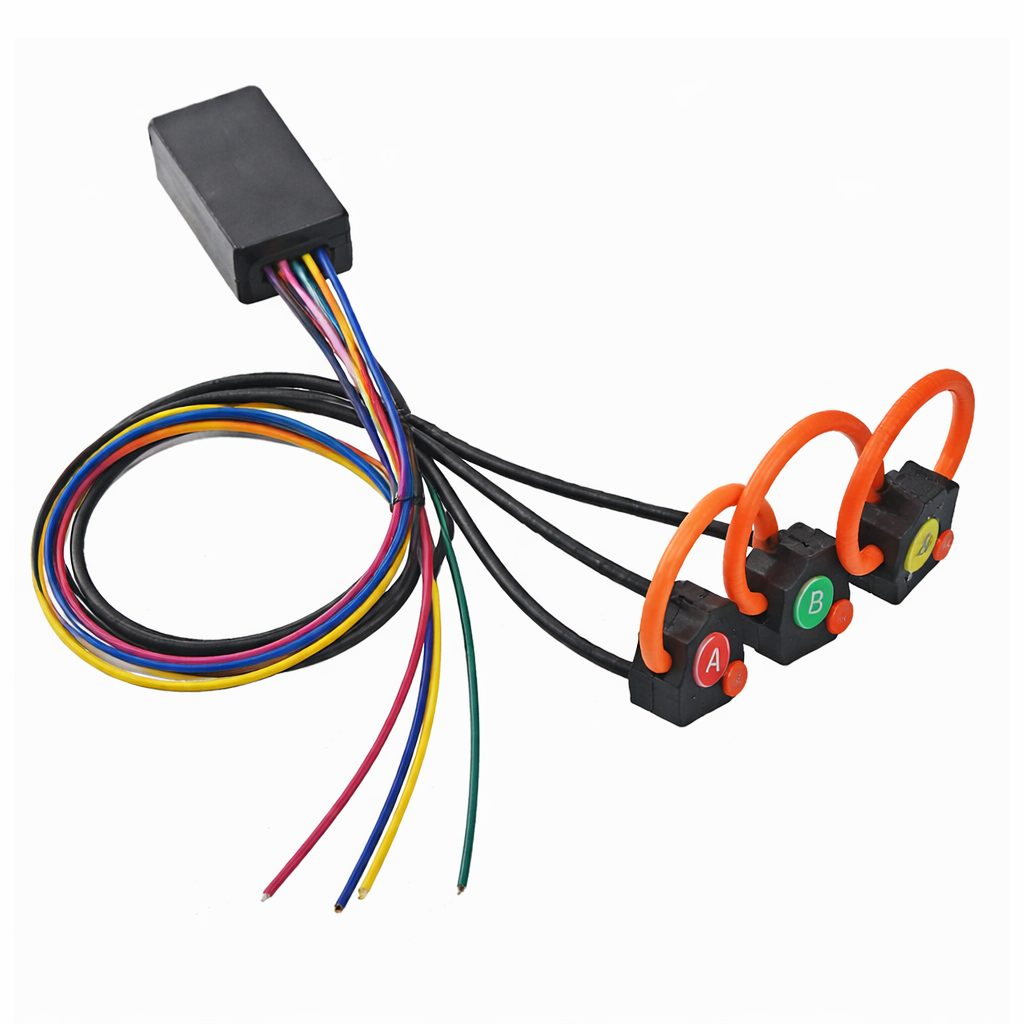

    Wielokanałowy trójfazowy inteligentny licznik energii elektrycznej na szynę DIN | z cewkami Rogowskiego | 6 taryf | 5 V DC | Modbus RS485 | MC60-GW30

    Kod: ESMC60-GW30
    Pytanie do produktu
    Cena 210.54 € z VAT
    ( 174.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Wielokanałowy trójfazowy inteligentny licznik energii elektrycznej, przeznaczony do zaawansowanego monitorowania, analizy i optymalizacji zużycia energii. Urządzenie obsługuje cewki Rogowskiego oraz przekładniki prądowe 333 mV, umożliwiając nieinwazyjny, bezpieczny i precyzyjny pomiar prądu nawet przy bardzo dużych obciążeniach. Dzięki montażowi na szynie DIN, klasie dokładności 0,5S oraz komunikacji Modbus RS485, urządzenie idealnie nadaje się do obiektów przemysłowych, budynków komercyjnych, projektów energetycznych i inteligentnych budynków, gdzie istotna jest nie tylko ewidencja energii, ale również analiza jakości sieci.

  • Opis

    Specyfikacja techniczna

    Typ: Wielokanałowy trójfazowy inteligentny licznik energii
    Model: MC60-GW30
    Montaż: szyna DIN
    Komunikacja: Modbus RS485
    Zasilanie: 5 V DC
    Taryfy: 6
    Analiza harmonicznych: do 50. harmonicznej
    Wyjście przekaźnikowe: 1 przekaźnik elektromagnetyczny
    Izolacja wejść: optoizolacja, do 5 kVrms
    Klasa dokładności: 0,5S
    Rejestrator danych: brak (monitoring w czasie rzeczywistym)
    Obsługiwane czujniki: cewki Rogowskiego; przekładniki prądowe 333 mV
    Obsługa VT: do 500 kV
    Zakresy prądu (w zależności od zastosowanego czujnika):
    10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
    Współczynniki cewek: 50 mV/kA · 85 mV/kA · 100 mV/kA @ 50 Hz lub 333 mV (0–634 mV RMS AC)
    Zestaw: cewki Rogowskiego GW30; przewód sygnałowy 0,5 m; przewód napięcia wyjściowego licznika; sondy napięciowe – nie wchodzą w skład zestawu

    Funkcje

    Wielokanałowy pomiar prądu – monitorowanie wielu obwodów jednym urządzeniem
    Pomiar napięcia – kontrola napięć fazowych i liniowych
    Obliczanie mocy czynnej, biernej i pozornej – rzeczywista analiza obciążenia
    Pomiar energii (kWh / kvarh) – monitorowanie energii zużytej lub wytworzonej
    Analiza harmonicznych – ocena jakości sieci elektroenergetycznej
    Współczynnik mocy (cos φ) – kontrola efektywności energetycznej
    Analiza niezrównoważenia i kąta fazowego – wykrywanie nierównomiernych obciążeń
    Komunikacja Modbus RS485 – integracja z systemami BMS, PLC i SCADA

    Zastosowanie

    Dla elektryków: szybki montaż na szynie DIN, bezpieczny nieinwazyjny pomiar bez rozłączania przewodów, idealny do modernizacji istniejących rozdzielnic
    Dla inżynierów / integratorów systemów: niezawodna integracja danych przez Modbus RS485, szeroka kompatybilność z cewkami Rogowskiego, odpowiedni do projektów monitoringu energii i BMS
    Dla obiektów komercyjnych i przemysłowych: fabryki, biura, centra handlowe, analiza obciążeń, optymalizacja zużycia energii, monitoring wielu obwodów jednym urządzeniem

    Zalety

    Wielokanałowe rozwiązanie (multi-circuit)
    Bezpieczny pomiar nieinwazyjny
    Zakres prądów do 6000 A
    Wysoka klasa dokładności 0,5S
    Przemysłowa komunikacja Modbus RS485
    Kompaktowa konstrukcja na szynę DIN

    Wady

    Brak wewnętrznego rejestratora danych
    Wymagane oddzielne sondy napięciowe
    Wymagane zasilanie 5 V DC

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
