  •   Wielokanałowy trójfazowy inteligentny licznik energii | Klasa dokładności 0.5S | 6 taryf | 5 V DC | MODBUS RS485 | MC70
      Wielokanałowy trójfazowy inteligentny licznik energii | Klasa dokładności 0.5S | 6 taryf | 5 V DC | MODBUS RS485 | MC70 1

    Wielokanałowy trójfazowy inteligentny licznik energii | Klasa dokładności 0.5S | 6 taryf | 5 V DC | MODBUS RS485 | MC70

    Kod: ESMC70
    Pytanie do produktu
    Cena 127.05 € z VAT
    ( 105.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Wielokanałowy trójfazowy inteligentny licznik energii przeznaczony do precyzyjnego pomiaru energii elektrycznej, prądów, mocy oraz parametrów jakości energii. Urządzenie zostało zaprojektowane do współpracy z cewkami Rogowskiego oraz czujnikami prądu CT o wyjściu 333 mV, co umożliwia bezpieczny i elastyczny pomiar bardzo dużych prądów do 6000 A bez przerywania obwodów elektrycznych. Dzięki komunikacji MODBUS RS485, wysokiej klasie dokładności 0.5S, analizie harmonicznych do 50. harmonicznej oraz złączom RJ45, urządzenie doskonale sprawdza się w monitoringu energii, pomiarach rozproszonych, systemach BMS / SCADA oraz w obiektach przemysłowych i komercyjnych.

  • Opis

    Specyfikacja techniczna

    Typ: Wielokanałowy trójfazowy inteligentny licznik energii
    Model: MC70
    Komunikacja: MODBUS RS485
    Zasilanie: 5 V DC
    Klasa dokładności: Class 0.5S
    Analiza harmonicznych: do 50. harmonicznej
    Taryfy: 6 taryf
    Wewnętrzna pamięć danych (rejestrator): brak
    Wyjście przekaźnikowe: 1 przekaźnik elektromagnetyczny
    Wejścia: izolowane optoizolatorami
    Izolacja: do 5 kVrms
    Obsługiwane czujniki: cewki Rogowskiego; przekładniki prądowe CT 333 mV
    Konfigurowalny prąd znamionowy: 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
    Współczynniki prądu: 50 mV/kA @50 Hz; 85 mV/kA @50 Hz; 100 mV/kA @50 Hz; 333 mV/kA @50/60 Hz (0–636 mV RMS AC)
    Pomiar napięcia: przez VT do 500 kV
    Parametry pomiarowe: prąd; napięcie; moc czynna, bierna i pozorna; energia elektryczna; współczynnik mocy (cos φ); obciążenie (Demand); wartości maksymalne i minimalne; kąt fazowy; niezrównoważenie faz; analiza harmonicznych
    Wejście prądowe: RJ12
    Komunikacja RS485 i zasilanie: RJ45

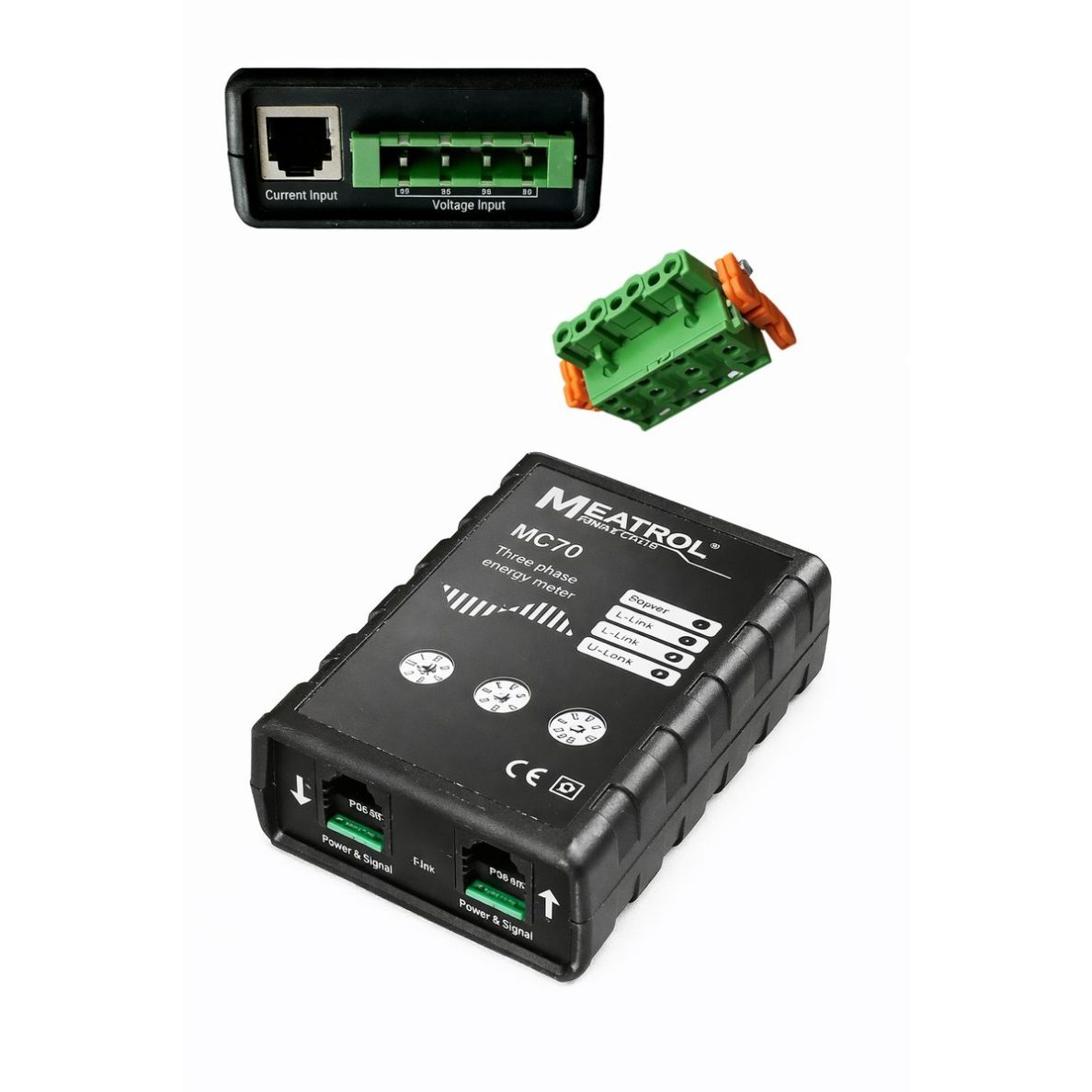

    W zestawie: zielony adapter zaciskowy; cewka Rogowskiego nie jest dołączona

    Funkcje

    Wielokanałowy pomiar – monitorowanie wielu obwodów jednym urządzeniem
    Analiza systemów trójfazowych z pełnym zestawem parametrów mocy i jakości energii
    Pomiar dużych prądów bez rozłączania przewodów
    Analiza harmonicznych do 50. harmonicznej
    MODBUS RS485 – integracja z systemami BMS, SCADA, EMS i PLC
    Wyjście przekaźnikowe – do alarmów lub sygnałów sterujących

    Zastosowanie

    Dla użytkowników domowych / zaawansowanych: monitorowanie instalacji fotowoltaicznych, stacji ładowania pojazdów elektrycznych, pomp ciepła; analiza i optymalizacja zużycia energii; kontrola głównych przyłączy dużej mocy bez skomplikowanego montażu
    Dla elektryków: szybkie podłączenie przez złącza RJ, cewki Rogowskiego umożliwiają pracę bez odłączania napięcia, idealne do modernizacji istniejących instalacji, czytelne sygnały i niezawodna komunikacja RS485
    Dla inżynierów / projektantów: precyzyjne pomiary Class 0.5S, analiza harmonicznych, niezrównoważenia i jakości energii, integracja z systemami zarządzania energią i automatyki, szeroki zakres prądów – jedno rozwiązanie dla wielu projektów

    Zalety

    Bardzo szeroki zakres prądów do 6000 A
    Wysoka klasa dokładności 0.5S
    MODBUS RS485 – standard przemysłowy
    Złącza RJ45 / RJ12 – szybki i wygodny montaż
    Odpowiedni do złożonych i rozproszonych systemów elektroenergetycznych

    Wady

    Cewka Rogowskiego nie jest dołączona do zestawu
    Brak wewnętrznej pamięci rejestracji danych
    Wymagane zewnętrzne źródło zasilania 5 V DC

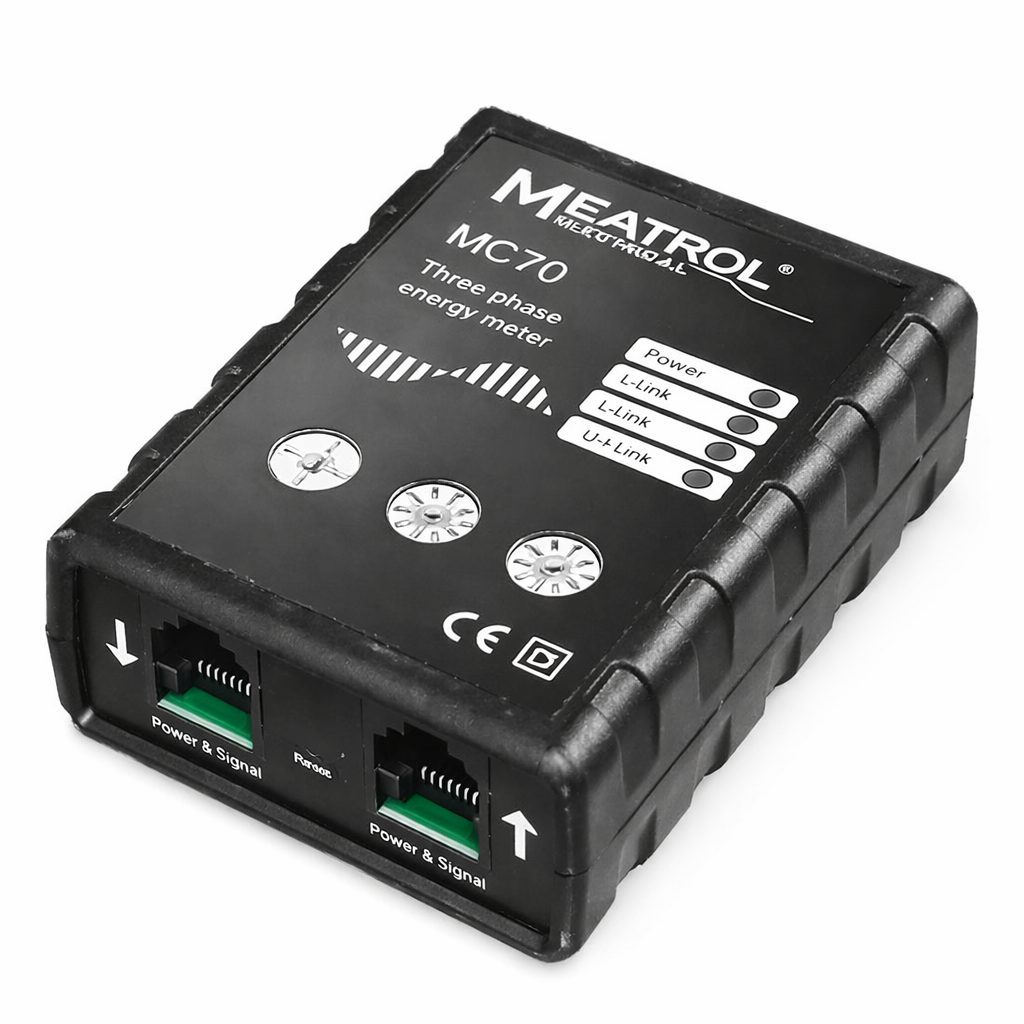

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
