  • Nowość   Wyłącznik różnicowoprądowy | 2P | 25 A | 30 mA | typ AC | 220…240 V | DIN | Schneider Electric Acti9 ID K | A9Z05225

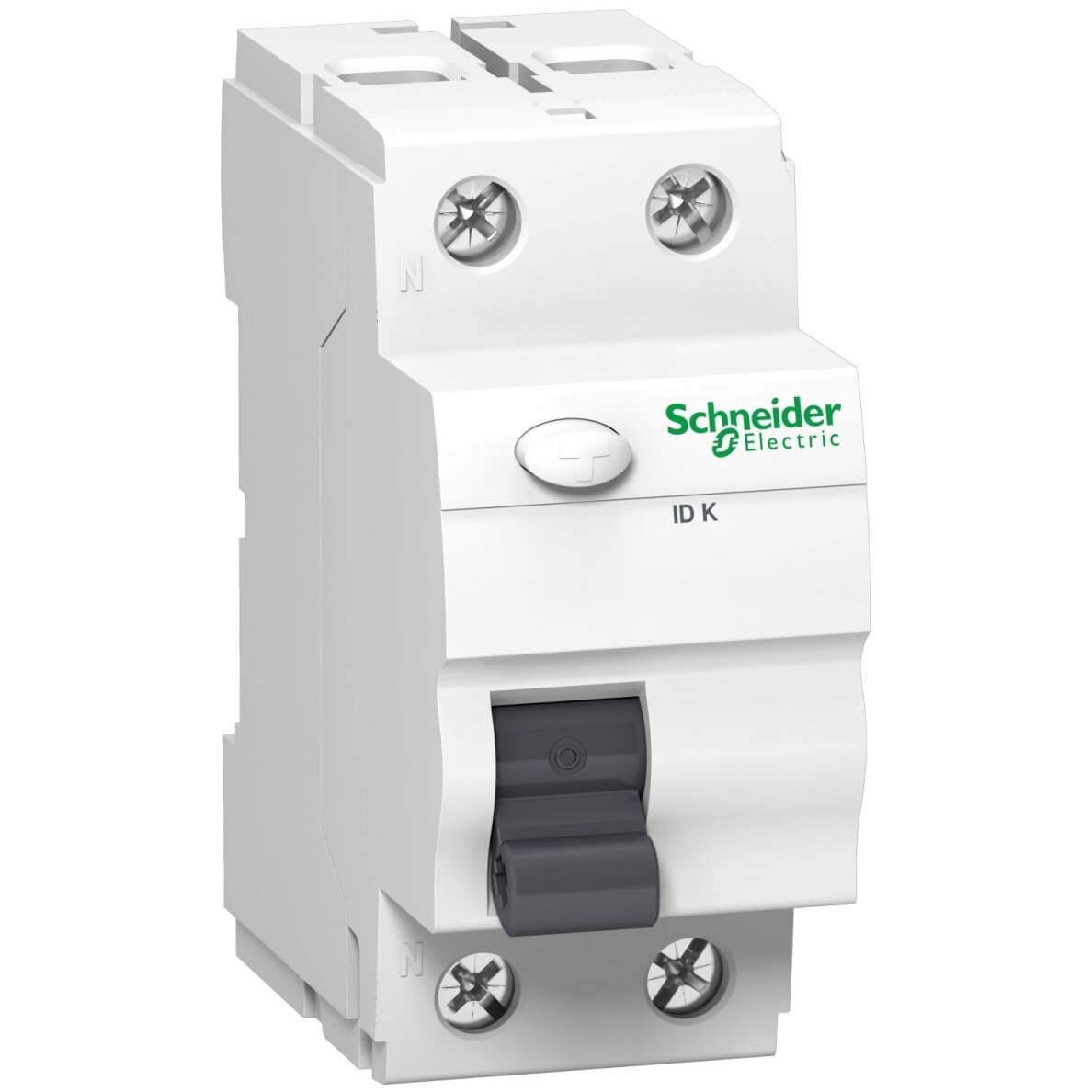

    Wyłącznik różnicowoprądowy | 2P | 25 A | 30 mA | typ AC | 220…240 V | DIN | Schneider Electric Acti9 ID K | A9Z05225

    Kod: A9Z05225
    Pytanie do produktu
    Cena 16.80 € z VAT
    ( 13.88 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Wyłącznik różnicowoprądowy (RCCB) 2P, 25 A, 30 mA, typ AC, 220…240 V AC, 2 moduły (36 mm). EN/IEC 61008-1.

  • Opis

    Wyłącznik różnicowoprądowy | 2P | 25 A | 30 mA | typ AC | 220…240 V | DIN | Schneider Electric Acti9 ID K | A9Z05225

    Schneider Electric Acti9 ID K A9Z05225 to 2-biegunowy wyłącznik różnicowoprądowy 25 A, 30 mA, typu AC. Odłącza obwód, gdy prąd upływu do ziemi osiąga próg czułości, chroniąc ludzi przed porażeniem i ograniczając ryzyko pożaru.

    Najważniejsze:
    Wyłącznik różnicowoprądowy nie chroni przed przeciążeniem i zwarciem – przed nim zawsze musi być wyłącznik nadprądowy lub bezpiecznik. Typ AC nadaje się do zwykłych obwodów domowych; ładowarki EV, falowniki i przemienniki częstotliwości wymagają typu A, F lub B.
    Bieguny / prąd
    2P / 25 A
    Czułość
    30 mA
    Typ
    AC
    Szerokość
    2 moduły (36 mm)

    Zasada działania

    Urządzenie porównuje prąd płynący w przewodach fazowych z prądem powracającym przewodem neutralnym. W sprawnej instalacji są równe.

    Gdy część prądu upływa do ziemi – przez uszkodzoną izolację lub człowieka – pojawia się różnica. Po osiągnięciu 30 mA wyłącznik natychmiast odłącza obwód.

    Przyciskiem testu okresowo sprawdza się działanie urządzenia.

    Dlaczego A9Z05225?
    Czułość 30 mA – ochrona uzupełniająca przy dotyku bezpośrednim, gdy inne środki ochrony zawiodą.

    Specyfikacja techniczna

    Typ produktu Wyłącznik różnicowoprądowy (RCCB) bez zabezpieczenia nadprądowego
    Producent / kod Schneider Electric / A9Z05225
    Seria Acti9 ID K (K60 IDK)
    Liczba biegunów 2P
    Prąd znamionowy In 25 A
    Czułość IΔn 30 mA
    Typ AC, bezzwłoczny
    Napięcie znamionowe 220…240 V AC
    Częstotliwość 50/60 Hz
    Zdolność łączeniowa Im / IΔm 500 A
    Warunkowy prąd zwarciowy Inc 6 kA z wyłącznikiem K60; 4,5 kA z bezpiecznikiem gG/GL 63 A
    Ui / Uimp 440 V AC / 4 kV
    Zaciski 1…35 mm² sztywny, 1…25 mm² giętki, odizolowanie 14 mm
    Moment dokręcenia 3,5 N·m
    Szerokość 2 moduły (36 mm)
    Wymiary 81 × 36 × 68 mm
    Masa 0,18 kg
    Stopień ochrony (zaciski / front) IP20 / IP40
    Temperatura pracy −5…+40 °C
    Trwałość (mech. / el.) 5000 / 2000 (AC-1)
    Normy EN/IEC 61008-1, EN/IEC 61008-2-1
    Montaż szyna DIN 35 mm

    Główne funkcje

    • Czułość 30 mA – ochrona ludzi przed porażeniem.
    • Zadziałanie bezzwłoczne – bez opóźnienia.
    • Niezależny od napięcia – działanie elektromechaniczne.
    • 2P / 25 A – do obwodów jednofazowych.
    • Podwójne zaciski – wygodne podłączenie szyn i przewodów do 35 mm².

    Gdzie jest stosowany?

    • Rozdzielnice mieszkań i domów
    • Obwody gniazd w łazience, kuchni i na zewnątrz
    • Obwody biur i lokali usługowych
    • Domy letniskowe i garaże
    • Tymczasowe rozdzielnice budowlane
    • Modernizacja starych rozdzielnic

    Zastosowanie według potrzeb

    Dla elektryka.
    Standardowy moduł DIN i wygodne zaciski – szybki montaż w rozdzielnicach.
    Dla właściciela domu.
    Chroni rodzinę przed porażeniem przy uszkodzeniu izolacji lub urządzenia.
    Dla wykonawcy budowlanego.
    Niezawodne rozwiązanie dla obwodów nowych mieszkań i domów zgodnie z wymaganiami.

    Praktyczne zastosowanie

    Jeżeli w mieszkaniu wykonuje się obwód gniazd łazienki i kuchni, przed A9Z05225 montuje się wyłącznik nadprądowy, a za wyłącznikiem różnicowoprądowym podłącza obwody gniazd – przy uszkodzeniu izolacji lub dotyku obwód zostanie odłączony.

    Zalety

    • Ochrona ludzi 30 mA
    • Zgodność z EN/IEC 61008-1
    • Inc 6 kA z K60
    • Podwójne zaciski do 35 mm²
    • Kompaktowy moduł DIN

    Wady / ograniczenia

    • Nie chroni przed przeciążeniem i zwarciem – wymagany wyłącznik nadprądowy lub bezpiecznik
    • Typ AC nie nadaje się do ładowarek EV, falowników, przemienników częstotliwości
    • Temperatura pracy do +40 °C

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przed wyłącznikiem zastosuj zabezpieczenie nadprądowe – wyłącznik lub bezpiecznik gG/GL nie większy niż 63 A.
    • Prowadź przewód N przez wyłącznik – N za wyłącznikiem nie wolno łączyć z N innych obwodów.
    • Przed montażem wyłącz napięcie i sprawdź jego brak.
    • Dokręcaj zaciski momentem 3,5 N·m.
    • Okresowo sprawdzaj działanie przyciskiem testu.
    • Montaż wykonuje wykwalifikowany elektryk.

    Szybki przewodnik wyboru

    2P
    25 A
    30 mA
    typ AC
    2 moduły
    EN 61008-1
    Pasuje, gdy potrzebujesz:
    • Ochrona ludzi przed porażeniem
    • Zabezpieczenie obwodów w rozdzielnicach domowych
    • Modernizacja starej rozdzielnicy zgodnie z wymaganiami
    Sprawdź przed użyciem:
    • Czy przed wyłącznikiem jest zabezpieczenie nadprądowe
    • Rodzaj obciążenia – AC czy potrzebny typ A / F / B
    • Czy przewody N obwodów są rozdzielone
    Ważne przypomnienie: Wyłącznik różnicowoprądowy nie zastępuje wyłącznika nadprądowego – nie chroni przed przeciążeniem i zwarciem.
    ☝ Elsprendimai.eu poleca:
    • Wyłączniki nadprądowe Schneider Acti9 iC60N / K60N
    • Wyłączniki różnicowoprądowe Schneider Acti9 iID – gdy wymagany typ A

    FAQ

    Czy chroni przed zwarciem?
    Nie – przed nim obowiązkowy jest wyłącznik nadprądowy lub bezpiecznik.
    Czy nadaje się do ładowarki EV?
    Nie – ładowarki wymagają typu A, F lub B zgodnie z wymaganiami ładowarki.
    Jaki bezpiecznik przed nim?
    gG/GL nie większy niż 63 A lub wyłącznik K60.
    Jak sprawdzić działanie?
    Naciśnij przycisk testu – wyłącznik musi zadziałać.
    Jakie przewody pasują?
    1…35 mm² sztywne lub 1…25 mm² giętkie.
    Ile modułów zajmuje?
    2 moduły (36 mm).

    Dokumenty

    Wyłącznik różnicowoprądowy | 2P | 25 A | 30 mA | typ AC | 220…240 V | DIN | Schneider Electric Acti9 ID K | A9Z05225

    Schneider Electric Acti9 ID K A9Z05225 – wyłącznik różnicowoprądowy 2P 25 A 30 mA typ AC, 2 moduły, EN/IEC 61008-1. Ochrona ludzi przed porażeniem w instalacjach domowych i komercyjnych.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
