  • Zacisk rozdzielczy mocy | 2P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | niebieski (N) | Promfactor Baltic | FT1016N2

    Kod: FT1016N2
    Barcod: 4772151003273

    Promfactor Baltic FT1016N2 – 2P zacisk 85 A, 1000 V AC / 1500 V DC, Cu 1,5–16 / Al 1,5–16 mm², niebieski (N), na szynę DIN.

  • Zacisk rozdzielczy mocy | 2P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | niebieski (N) | Promfactor Baltic | FT1016N2

    FT1016N2 – zacisk rozdzielczy (połączeniowy) mocy 2P Promfactor Baltic serii FT do przewodów miedzianych i aluminiowych: Cu 1,5–16 mm², Al 1,5–16 mm², prąd znamionowy 85 A (Cu/Al), napięcie znamionowe 1000 V AC / 1500 V DC. Niebieska obudowa przeznaczona jest do obwodu neutralnego (N), zacisk montuje się na szynie DIN 35×7,5 mm.

    Główna myśl:
    Zacisk łączy i rozdziela przewody neutralne w rozdzielnicy w jednym wyraźnie oznaczonym miejscu. 2 bieguny mają po 2 styki (łącznie 4) – z jednej strony podłącza się przewód wchodzący, z drugiej wychodzący, a zaciski ze stopu aluminium przyjmują zarówno żyły Cu, jak i Al.
    Prąd znamionowy (Cu/Al)
    85 A (Cu/Al)
    Napięcie znamionowe
    1000 V AC / 1500 V DC
    Przekrój
    Cu 1,5–16 mm² / Al 1,5–16 mm²
    Bieguny / kolor
    2P (4 styki), niebieski – N

    Zasada działania

    FT1016N2 zatrzaskuje się na szynie DIN 35×7,5 mm w rozdzielnicy, a końce rzędu blokuje się ogranicznikiem końcowym EW-35. Żyłę odizolowuje się na głębokość zacisku; żyłę aluminiową oczyszcza się z tlenku i pokrywa pastą stykową, następnie wprowadza do zacisku i dokręca momentem podanym na karcie: 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²).

    Każdy z 2 biegunów ma 2 styki (łącznie 4); zaciski ze stopu aluminium przyjmują przewody miedziane 1,5–16 mm² i aluminiowe 1,5–16 mm². Prąd znamionowy – 85 A (Cu/Al), napięcie znamionowe – 1000 V AC / 1500 V DC, obudowa z poliamidu, stopień ochrony IP20.

    Efekt – uporządkowane miejsce połączeń neutralnych: niebieska obudowa wyraźnie wskazuje przeznaczenie obwodu, połączenie łatwo sprawdzić i dokręcić podczas obsługi, a rozdzielnicę montuje się bez prowizorycznych połączeń.

    Korzyści FT1016N2?
    Jeden zacisk do przewodów Cu i Al (1,5–16 mm² Cu / 1,5–16 mm² Al), 85 A (Cu/Al), 1000 V AC / 1500 V DC, barwne oznaczenie N i konstrukcja 2P – mniej pozycji w magazynie i bardziej przejrzysty układ rozdzielnicy.

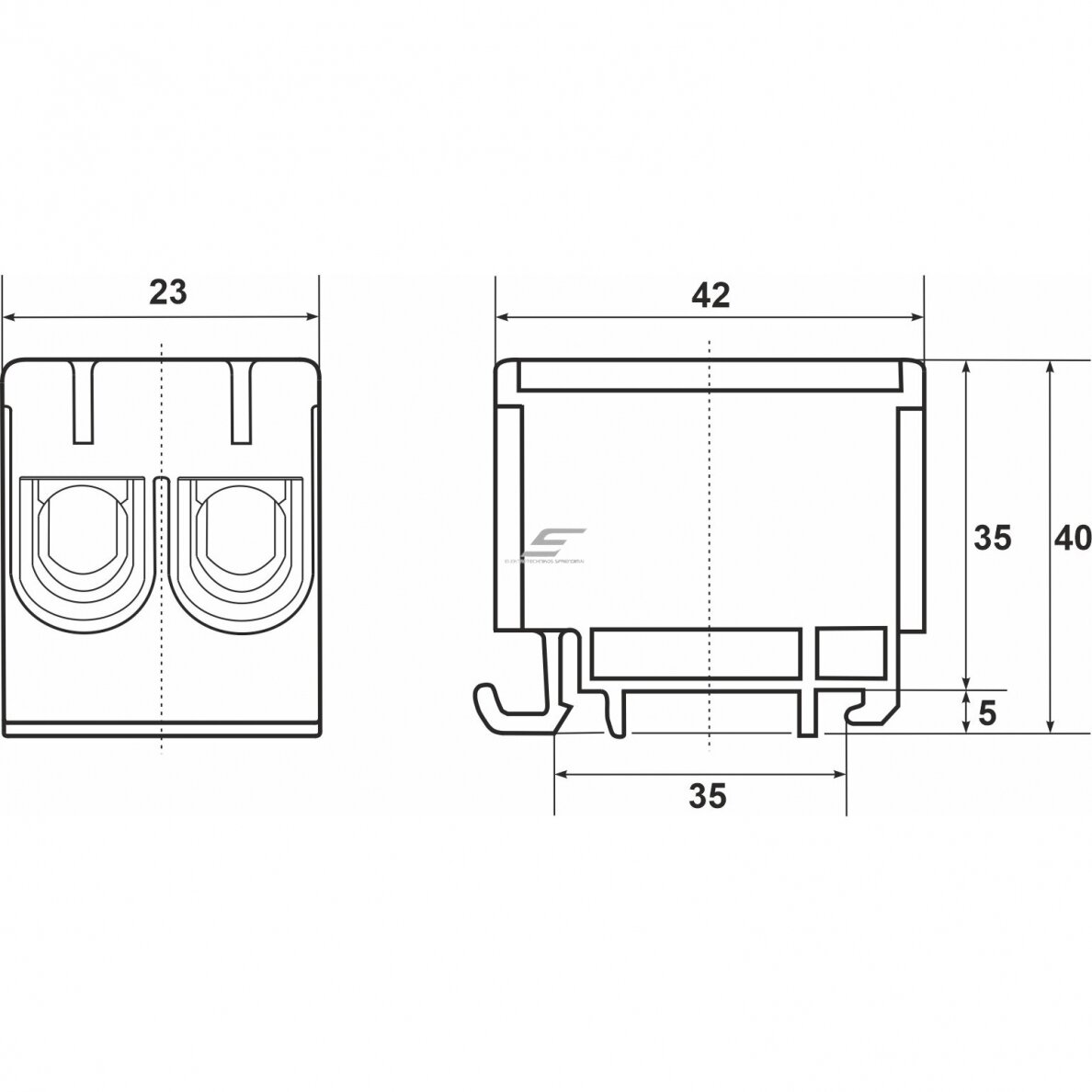

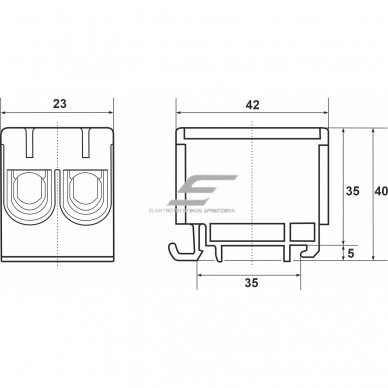

    Specyfikacja techniczna

    Typ produktu Zacisk rozdzielczy (połączeniowy) mocy
    Producent / kod Promfactor Baltic / FT1016N2
    Seria FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; niebieski, żółto-zielony, szary)
    Normy IEC/EN 60947-7-1, IEC/EN 61238-1
    Liczba biegunów 2
    Liczba styków 4
    Napięcie znamionowe (Un) 1000 V AC / 1500 V DC
    Prąd znamionowy (In) 85 A (Cu/Al)
    Przewody miedziane (Cu) 1,5–16 mm²
    Przewody aluminiowe (Al) 1,5–16 mm²
    Moment dokręcania śrub 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²)
    Materiał obudowy Poliamid PA66
    Materiał zacisków Stop aluminium
    Stopień ochrony IP20
    Montaż Szyna DIN 35×7,5 mm
    Temperatura pracy -25…+55 °C
    Temperatura składowania -25…+70 °C
    Masa 37 g
    Kolor obudowy niebieski
    Obwód według koloru Neutralny N
    Struktura kodu FT10xx – maks. przekrój mm²; N – niebieski, G – żółto-zielony, F – szary; bez przyrostka – 1P, 2 – 2P, 3 – 3P

    Główne funkcje

    • Przewody Cu i Al – jeden zacisk przyjmuje żyły miedziane 1,5–16 mm² i aluminiowe 1,5–16 mm².
    • Prąd i napięcie znamionowe – 85 A (Cu/Al), 1000 V AC / 1500 V DC – nadaje się zarówno do obwodów prądu przemiennego, jak i stałego.
    • Szeroki zakres przekrojów – od 1,5 do 16 mm² (Cu) – kabel zasilający i odgałęzienia łączy się zaciskami tej samej serii.
    • Oznaczenie barwne – niebieska obudowa od razu wskazuje obwód N – mniej błędów podczas montażu i obsługi.
    • 2P, 4 styki – 2 bieguny po 2 styki w jednym produkcie – szybszy montaż i mniej elementów na szynie.
    • Zacisk śrubowy – moment dokręcania 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) – połączenie można sprawdzić i dokręcić podczas przeglądu.
    • Montaż na szynie DIN 35×7,5 mm – zacisk ustawia się we wspólnej listwie z innymi zaciskami serii FT, końce blokuje się EW-35.
    • Jednolita seria – ten sam przekrój dostępny jest w kolorze niebieskim, żółto-zielonym i szarym oraz w wersjach 1P, 2P i 3P – połączenia N, PE i L mają jednakową konstrukcję.
    • Normy – IEC/EN 60947-7-1, IEC/EN 61238-1 – normy stosowane do zacisków i połączeń Cu/Al.

    Gdzie jest stosowany?

    • Rozdzielnica mieszkaniowa – przełączanie zasilania i obwodów odbiorczych
    • Rozdzielnica domu jednorodzinnego – rozdział N i PE
    • Podrozdzielnice w garażach, budynkach gospodarczych
    • Rozdzielnice grup oświetleniowych i gniazd
    • Rozdzielnice zasilające pomp ciepła i kotłów
    • Rozdzielnice sterownicze z żyłami 1,5–16 mm²
    • Podłączenie żył aluminiowych 1,5–16 mm² w modernizowanych budynkach

    Praca według potrzeb

    Dla montera rozdzielnic w mieszkaniach i domach jednorodzinnych.
    Zakres Cu i Al 1,5–16 mm² obejmuje żyły obwodów odbiorczych i przewody zasilania mieszkania 16 mm².
    Dla montażysty rozdzielnic tworzącego magistralę N.
    Niebieski korpus od razu oznacza obwód neutralny, dzięki czemu połączenia N w rozdzielnicy są rozpoznawalne bez dodatkowych oznaczników.
    Dla elektryka łączącego dwie oddzielne linie.
    Blok 2P ma dwa bieguny w jednym produkcie, dzięki czemu na szynie montuje się mniej oddzielnych elementów.

    Zastosowanie w praktyce

    Jeśli w rozdzielnicy mieszkaniowej trzeba podłączyć miedzianą żyłę zasilającą 10 mm² i wyprowadzić ją na obwody odbiorcze, to FT1016N2 (2P, 85 A (Cu/Al), Cu 1,5–16 mm² / Al 1,5–16 mm², niebieski) służy jako punkt połączeniowy obwodu N, a zaciski dokręca się momentem 1,5–7 Nm zależnie od przekroju żyły.

    Przewodnik zastosowań: jak jest używany w praktyce

    FT1016N2 stosuje się w różnych rozdzielnicach – zmienia się tylko przekrój podłączanego kabla i to, jakie przewody są wyprowadzane dalej:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Rozdzielnica mieszkaniowa Żyła N zasilania do 16 mm² i przewody obwodów odbiorczych Połączenia neutralne skupione w jednym miejscu Podłączając żyły do 6 mm², stosuj tulejki kablowe
    Podrozdzielnica domowa Kabel zasilający 10–16 mm² (Cu lub Al) Podrozdzielnica zasilana bez osobnych złączy Żyłę Al oczyść i posmaruj pastą stykową
    Rozdzielnica sterownicza Przewody N 1,5–4 mm² Przejrzysty rozdział przewodów Dokręcenie sprawdź po pierwszym załączeniu
    Rząd zacisków na szynie DIN FT1016N2 razem z FT1016G2, FT1016F2 Połączenia N, PE i L rozmieszczone w przejrzystym porządku Na końcach rzędu zamontuj EW-35

    Jak dobrać zacisk połączeniowy serii FT

    Przekrój (Cu / Al), bieguny, kolor Zalecany model
    Cu 1,5–16 / Al 1,5–16 mm², 1P, niebieski, 85 A FT1016N (1P, do obwodu N)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, żółto-zielony, 85 A FT1016G (1P, do obwodu PE)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, szary, 85 A FT1016F (1P, do obwodu L)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, niebieski, 135/120 A FT1035N (1P, do obwodu N)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, żółto-zielony, 135/120 A FT1035G (1P, do obwodu PE)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, szary, 135/120 A FT1035F (1P, do obwodu L)
    Cu 2,5–50 / Al 6–50 mm², 1P, niebieski, 160/145 A FT1050N (1P, do obwodu N)
    Cu 2,5–50 / Al 6–50 mm², 1P, żółto-zielony, 160/145 A FT1050G (1P, do obwodu PE)
    Cu 2,5–50 / Al 6–50 mm², 1P, szary, 160/145 A FT1050F (1P, do obwodu L)
    Cu 16–95 / Al 16–95 mm², 1P, niebieski, 245/220 A FT1095N (1P, do obwodu N)
    Cu 16–95 / Al 16–95 mm², 1P, żółto-zielony, 245/220 A FT1095G (1P, do obwodu PE)
    Cu 16–95 / Al 16–95 mm², 1P, szary, 245/220 A FT1095F (1P, do obwodu L)
    Cu 35–150 / Al 35–150 mm², 1P, niebieski FT1150N (1P, do obwodu N)
    Cu 35–150 / Al 35–150 mm², 1P, żółto-zielony FT1150G (1P, do obwodu PE)
    Cu 35–150 / Al 35–150 mm², 1P, szary FT1150F (1P, do obwodu L)
    Cu 35–240 / Al 35–240 mm², 1P, niebieski FT1240N (1P, do obwodu N)
    Cu 35–240 / Al 35–240 mm², 1P, żółto-zielony FT1240G (1P, do obwodu PE)
    Cu 35–240 / Al 35–240 mm², 1P, szary FT1240F (1P, do obwodu L)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, niebieski, 85 A FT1016N2 (2P, do obwodu N) ← ten model
    Cu 1,5–16 / Al 1,5–16 mm², 2P, żółto-zielony, 85 A FT1016G2 (2P, do obwodu PE)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, szary, 85 A FT1016F2 (2P, do obwodu L)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, niebieski, 135/120 A FT1035N2 (2P, do obwodu N)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, żółto-zielony, 135/120 A FT1035G2 (2P, do obwodu PE)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, szary, 135/120 A FT1035F2 (2P, do obwodu L)
    Cu 2,5–50 / Al 6–50 mm², 2P, niebieski, 160/145 A FT1050N2 (2P, do obwodu N)
    Cu 2,5–50 / Al 6–50 mm², 2P, żółto-zielony, 160/145 A FT1050G2 (2P, do obwodu PE)
    Cu 2,5–50 / Al 6–50 mm², 2P, szary, 160/145 A FT1050F2 (2P, do obwodu L)
    Cu 16–95 / Al 16–95 mm², 2P, niebieski, 245/220 A FT1095N2 (2P, do obwodu N)
    Cu 16–95 / Al 16–95 mm², 2P, żółto-zielony, 245/220 A FT1095G2 (2P, do obwodu PE)
    Cu 16–95 / Al 16–95 mm², 2P, szary, 245/220 A FT1095F2 (2P, do obwodu L)
    Cu 35–150 / Al 35–150 mm², 2P, niebieski FT1150N2 (2P, do obwodu N)
    Cu 35–150 / Al 35–150 mm², 2P, żółto-zielony FT1150G2 (2P, do obwodu PE)
    Cu 35–150 / Al 35–150 mm², 2P, szary FT1150F2 (2P, do obwodu L)
    Cu 35–240 / Al 35–240 mm², 2P, niebieski FT1240N2 (2P, do obwodu N)
    Cu 35–240 / Al 35–240 mm², 2P, żółto-zielony FT1240G2 (2P, do obwodu PE)
    Cu 35–240 / Al 35–240 mm², 2P, szary FT1240F2 (2P, do obwodu L)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, niebieski, 85 A FT1016N3 (3P, do obwodu N)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, żółto-zielony, 85 A FT1016G3 (3P, do obwodu PE)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, szary, 85 A FT1016F3 (3P, do obwodu L)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, niebieski, 135/120 A FT1035N3 (3P, do obwodu N)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, żółto-zielony, 135/120 A FT1035G3 (3P, do obwodu PE)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, szary, 135/120 A FT1035F3 (3P, do obwodu L)
    Cu 2,5–50 / Al 6–50 mm², 3P, niebieski, 160/145 A FT1050N3 (3P, do obwodu N)
    Cu 2,5–50 / Al 6–50 mm², 3P, żółto-zielony, 160/145 A FT1050G3 (3P, do obwodu PE)
    Cu 2,5–50 / Al 6–50 mm², 3P, szary, 160/145 A FT1050F3 (3P, do obwodu L)
    Cu 16–95 / Al 16–95 mm², 3P, niebieski, 245/220 A FT1095N3 (3P, do obwodu N)
    Cu 16–95 / Al 16–95 mm², 3P, żółto-zielony, 245/220 A FT1095G3 (3P, do obwodu PE)
    Cu 16–95 / Al 16–95 mm², 3P, szary, 245/220 A FT1095F3 (3P, do obwodu L)
    Cu 35–150 / Al 35–150 mm², 3P, niebieski FT1150N3 (3P, do obwodu N)
    Cu 35–150 / Al 35–150 mm², 3P, żółto-zielony FT1150G3 (3P, do obwodu PE)
    Cu 35–150 / Al 35–150 mm², 3P, szary FT1150F3 (3P, do obwodu L)
    Cu 35–240 / Al 35–240 mm², 3P, niebieski FT1240N3 (3P, do obwodu N)
    Cu 35–240 / Al 35–240 mm², 3P, żółto-zielony FT1240G3 (3P, do obwodu PE)
    Cu 35–240 / Al 35–240 mm², 3P, szary FT1240F3 (3P, do obwodu L)
    Cu/Al 2,5–35 mm², 3P+N+PE FT503500 (blok pięciobiegunowy do linii trójfazowej)
    Cu 2,5–50 / Al 6–50 mm², 3P+N+PE FT505000 (blok pięciobiegunowy do linii trójfazowej)
    Zasada: zacisk dobieraj według najmniejszej i największej podłączanej żyły (zakresy Cu i Al różnią się w modelach FT1050), kolor – według obwodu (N – niebieski, G – żółto-zielony PE, F – szary dla fazy L), liczbę biegunów – według tego, ile oddzielnych linii trzeba połączyć; dla linii trójfazowej z N i PE w jednym bloku dostępne są FT503500 i FT505000.
    Kiedy wybrać inne rozwiązanie: inne kolory – FT1016G2, FT1016F2; inna liczba biegunów – FT1016N, FT1016N3; do grubszych kabli – FT1035 lub FT1050; bloki 3P+N+PE – FT503500, FT505000; zaciski rozdzielcze DTB080–DTB500; zaciski izolowane F807–F815; szyny DIN FD010100–FD011000; ogranicznik końcowy EW-35.

    Zalety

    • Prąd znamionowy 85 A (Cu/Al), napięcie 1000 V AC / 1500 V DC
    • Przewody miedziane 1,5–16 mm² i aluminiowe 1,5–16 mm²
    • Oznaczenie barwne obwodu N (niebieski)
    • 2P, 4 styki w jednym produkcie – mniej elementów
    • Normy IEC/EN 60947-7-1, IEC/EN 61238-1
    • Obudowa z poliamidu PA66, temperatura pracy -25…+55 °C
    • Montaż na szynie DIN 35×7,5 mm

    Wady / ograniczenia

    • Stopień ochrony IP20 – montować wyłącznie w zamkniętych rozdzielnicach lub szafach
    • Największy przewód – 16 mm², prąd 85 A; do grubszych kabli wybierz FT1035 lub FT1050
    • Kolor jest stały – dla innego obwodu potrzebny będzie FT1016G2, FT1016F2
    • Liczba biegunów jest stała – dla innej liczby linii wybierz FT1016N, FT1016N3
    • Wymagany jest dokładny moment dokręcania i przygotowanie żył Al (usunięcie tlenku, pasta stykowa)

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wyłącznie wykwalifikowany elektryk po odłączeniu i sprawdzeniu, że w obwodzie nie ma napięcia.
    • Nie przekraczaj prądu znamionowego 85 A (Cu/Al) i napięcia znamionowego 1000 V AC / 1500 V DC.
    • Zaciski dokręć podanym momentem – 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) – i sprawdź połączenia po pierwszym obciążeniu oraz podczas okresowych przeglądów.
    • Zacisk ma IP20 – montuj tylko w zamkniętej rozdzielnicy lub szafie, temperatura pracy -25…+55 °C.
    • Niebieski zacisk stosuj wyłącznie do obwodu neutralnego (N); na końcach listwy montuj ogranicznik końcowy EW-35.

    Szybki przewodnik doboru

    2P
    85 A
    1000 V AC / 1500 V DC
    Cu 1,5–16 / Al 1,5–16 mm²
    niebieski (N)
    DIN 35
    IP20
    Sprawdza się, gdy potrzebne jest:
    • łączyć lub rozdzielać przewody neutralne (N) w rozdzielnicy;
    • podłączać żyły miedziane 1,5–16 mm² i aluminiowe 1,5–16 mm² do 85 A (Cu/Al);
    • połączyć 2 oddzielne linie w jednym produkcie.
    Sprawdź przed użyciem:
    • najmniejszą i największą podłączaną żyłę – czy mieści się w zakresie Cu 1,5–16 mm² / Al 1,5–16 mm²;
    • prąd obciążenia – nie więcej niż 85 A (Cu/Al);
    • obwód – N odpowiada niebieska obudowa, do innych obwodów potrzebne będą FT1016G2, FT1016F2.
    Ważne przypomnienie: FT1016N2 – niebieski zacisk 2P do obwodu N; wersje w innych kolorach i o innej liczbie biegunów oraz EW-35 zamawia się oddzielnie.

    FAQ

    Co oznacza litera N w kodzie FT1016N2?
    Litera N oznacza niebieską obudowę dla obwodu N, a w serii FT N oznacza wersję niebieską, G – żółto-zieloną, F – szarą.
    Przewody o jakim przekroju można podłączyć?
    Przewody miedziane 1,5–16 mm² i aluminiowe 1,5–16 mm², przy czym żyły Al przed podłączeniem należy oczyścić z tlenku i pokryć pastą stykową.
    Ile biegunów i styków ma FT1016N2?
    FT1016N2 to zacisk 2P z 4 stykami (po 2 na każdy biegun), a w serii FT kod bez przyrostka oznacza 1P, przyrostek 2 – 2P, przyrostek 3 – 3P.
    Jaki jest prąd i napięcie znamionowe?
    Prąd znamionowy 85 A (Cu/Al), napięcie znamionowe 1000 V AC / 1500 V DC.
    Z jakim momentem dokręcić śruby?
    W zależności od przekroju żyły: 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²).
    Jak montuje się zacisk?
    Zacisk zatrzaskuje się na szynie DIN 35×7,5 mm, a na końcach rzędu montuje się ogranicznik końcowy EW-35.

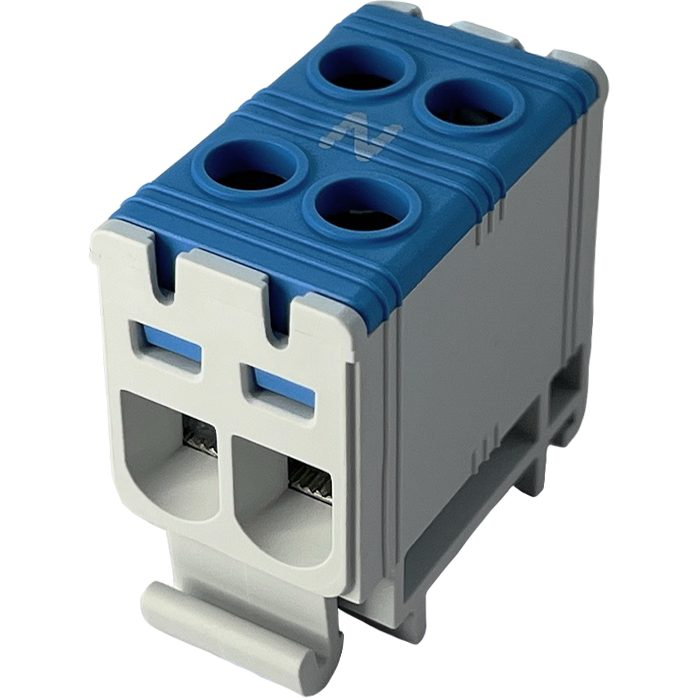

    Zacisk rozdzielczy mocy | 2P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | niebieski (N) | Promfactor Baltic | FT1016N2

    Promfactor Baltic FT1016N2 – 2P zacisk rozdzielczy mocy 85 A (Cu/Al), 1000 V AC / 1500 V DC, do przewodów miedzianych 1,5–16 mm² i aluminiowych 1,5–16 mm², niebieska obudowa dla obwodu N, IP20, montaż na szynie DIN, IEC/EN 60947-7-1, IEC/EN 61238-1.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
