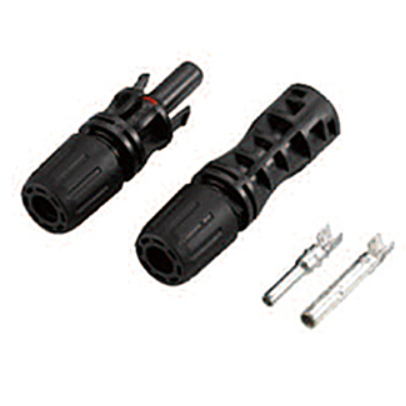

    Złącze modułu fotowoltaicznego | MC4 | 30 A | 1500 V DC | do kabla 2,5–10 mm² | IP67 | VECAS MC4-315

    Kod: MC4-315
    Pytanie do produktu
    Cena 1.43 € z VAT
    ( 1.18 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    MC4-315 – złącze prądu stałego typu MC4, przeznaczone do wzajemnego łączenia modułów słonecznych, falowników i akumulatorów w instalacjach fotowoltaicznych (PV). Złącze zaprojektowane jest na napięcie 1500 V DC i prąd ciągły 30 A, dzięki czemu nadaje się zarówno do domowych, jak i przemysłowych instalacji fotowoltaicznych. Stosowane w warunkach zewnętrznych – od modułów montowanych na dachu po farmy PV budowane na gruncie, gdzie niezbędny jest szczelny i niezawodny kontakt.

  • Opis

    Złącze modułu fotowoltaicznego | MC4 | 30 A | 1500 V DC | do kabla 2,5–10 mm² | IP67 | VECAS MC4-315

    MC4-315 – złącze prądu stałego typu MC4, przeznaczone do wzajemnego łączenia modułów słonecznych, falowników i akumulatorów w instalacjach fotowoltaicznych (PV). Złącze zaprojektowane jest na napięcie 1500 V DC i prąd ciągły 30 A, dzięki czemu nadaje się zarówno do domowych, jak i przemysłowych instalacji fotowoltaicznych. Stosowane w warunkach zewnętrznych – od modułów montowanych na dachu po farmy PV budowane na gruncie, gdzie niezbędny jest szczelny i niezawodny kontakt.

    Główna myśl:
    W obwodzie PV każde złącze jest potencjalnym miejscem rezystancji stykowej, przegrzania lub wnikania wilgoci, a usterka często zauważana jest dopiero po długim czasie eksploatacji pod gołym niebem. MC4-315 rozwiązuje ten problem dzięki szczelnej konstrukcji Snap-In i posrebrzanym cyną stykom miedzianym: rezystancja stykowa pozostaje niska (≤ 0,5 mΩ) przez cały okres eksploatacji, a w stanie połączonym IP67 nie pozwala wilgoci i pyłowi dotrzeć do powierzchni styku. To standardowy wybór tam, gdzie wymagana jest kompatybilność z systemem MC4 wielu producentów, a nie unikalny typ złącza dopasowany tylko do jednego projektu.
    Prąd znamionowy
    30 A
    Napięcie znamionowe
    1500 V DC (normy EC i UL)
    Przekrój kabla
    2,5 mm² / 4 mm² / 6 mm² / 10 mm²
    Stopień ochrony
    Połączone: IP67, Niepołączone: IP2X

    Zasada działania

    MC4-315 składa się z części męskiej (wtyk) i żeńskiej (gniazdo), które łączy się ręcznie bezpośrednio na końcu kabla. Podczas łączenia sprężynowy styk wchodzi w kontaktową tuleję strony przeciwnej i powstaje metaliczny kontakt między posrebrzanymi cyną powierzchniami miedzianymi, a zatrzask Snap-In dociska obudowy do siebie, aż usłyszysz kliknięcie. Od tego momentu złącze jest mechanicznie zablokowane i bez specjalnego narzędzia odblokowującego przypadkowo się nie rozłączy, co jest istotne przy długotrwałej eksploatacji pod modułami słonecznymi.

    W połączonych częściach pierścień uszczelniający zamyka szczelinę między obudowami a wprowadzeniem kabla, dzięki czemu połączone złącze osiąga stopień ochrony IP67 – wytrzymuje pył i krótkotrwałe zanurzenie w wodzie. Niepołączony styk ma tylko ochronę IP2X, dlatego końce kabla trzeba chronić przed bezpośrednim kontaktem lub wilgocią, dopóki nie są połączone. Rezystancja stykowa nie przekracza 0,5 mΩ, co zapewnia minimalne straty energii i wydzielanie ciepła nawet przy prądzie 30 A.

    Dlaczego warto wybrać MC4-315?
    Złącze pozwala szybko, bez lutowania czy specjalnego narzędzia montażowego (poza szczypcami do zaciskania końcówki kabla), wykonać bezpieczny kontakt DC między modułem, kablem łączącym a falownikiem. Ponieważ jest to złącze standardu MC4, jest kompatybilne z większością złączy MC4 dostępnych na rynku od różnych producentów, co ułatwia naprawę, rozbudowę czy wymianę modułu bez przekładania całego łańcucha.

    Specyfikacja techniczna

    Model MC4-315
    Typ produktu Złącze DC typu MC4 do systemów fotowoltaicznych
    Prąd znamionowy (In) 30 A
    Napięcie znamionowe 1500 V DC (normy EC i UL)
    Przekrój kabla 2,5 mm² / 4 mm² / 6 mm² / 10 mm²
    Temperatura otoczenia -40 °C … +90 °C (EC)
    Materiał styków Miedź posrebrzana cyną
    Stopień ochrony Połączone: IP67, Niepołączone: IP2X
    Rezystancja stykowa ≤ 0,5 mΩ
    System blokady Snap-In (tylko zgodne z MC4)
    Klasa palności UL94-HB / UL94-V0
    Producent VECAS

    Główne funkcje

    • Niezawodny kontakt elektryczny – posrebrzane cyną styki miedziane utrzymują ≤ 0,5 mΩ rezystancji nawet w ekstremalnych warunkach pogodowych.
    • Szybkie i bezpieczne łączenie – mechanizm Snap-In blokuje części bez dodatkowych narzędzi ani lutowania.
    • Odporność na promieniowanie UV i warunki atmosferyczne – materiał obudowy przeznaczony do długotrwałej eksploatacji na zewnątrz, pod gołym niebem.
    • Ochrona przed wodą i pyłem (IP67) – połączony styk nadaje się do instalacji zewnętrznych bez dodatkowej obudowy ochronnej.
    • Zgodność z normami międzynarodowymi – certyfikacja UL i EC potwierdza spełnienie wymagań bezpieczeństwa i jakości.
    • Przystosowanie do prądu stałego – konstrukcja przeznaczona właśnie do obwodów DC, a nie przerobiona ze złącza AC.

    Gdzie jest stosowany?

    • Elektrownie fotowoltaiczne słoneczne (systemy PV) na dachach i na gruncie
    • Wzajemne połączenia modułów słonecznych i falowników
    • Instalacje obwodów zasilania DC
    • Mobilne systemy energetyczne – kampery, łodzie, przenośne generatory słoneczne
    • Przemysłowe sieci DC
    • Podłączanie banków akumulatorów do strony DC systemu PV

    Zastosowanie według potrzeb

    Dla użytkownika domowego.
    Podczas montażu domowej instalacji fotowoltaicznej lub przenośnego generatora słonecznego MC4-315 pozwala niezawodnie podłączyć moduł do falownika bez narzędzi do lutowania – wystarczy prawidłowo zacisnąć końcówkę na kablu i połączyć części, aż usłyszysz kliknięcie.
    Dla firm i przemysłu.
    W przemysłowych sieciach DC i większych farmach PV nominał 1500 V DC pozwala tworzyć dłuższe łańcuchy modułów (stringi) z mniejszą liczbą punktów rozdzielczych, co zmniejsza ogólną liczbę złączy w systemie.
    Dla elektryka / inżyniera.
    Wybierając złącze, warto sprawdzić, czy przekrój kabla mieści się w zakresie 2,5–10 mm² i czy wszystkie złącza w systemie są tego samego standardu MC4 – przy mieszaniu niekompatybilnych wariantów różnych producentów szczelność i kontakt mogą ucierpieć.

    Przykład praktyczny

    Podczas montażu 10 kW instalacji fotowoltaicznej na dachu z kilkoma łańcuchami modułów, każdy moduł łączony jest z sąsiednim przez parę złączy MC4-315, a koniec łańcucha prowadzony jest do wejścia DC falownika. Ponieważ napięcie robocze systemu po stronie DC może sięgać 1000–1500 V, a prąd w jednym łańcuchu – do 30 A, parametry MC4-315 odpowiadają temu obciążeniu bez dodatkowego obliczania marginesu bezpieczeństwa. Po połączeniu części na zewnątrz ochrona IP67 pozwala pozostawić złącze nieosłonięte pod obudową modułu przez cały okres eksploatacji.

    Zalety

    • Duży prąd i napięcie robocze – 30 A i 1500 V DC pokrywają potrzeby większości systemów PV.
    • Ochrona IP67 – idealne do stosowania w warunkach zewnętrznych bez dodatkowej obudowy ochronnej.
    • Szybki i bezpieczny montaż – bez specjalnych narzędzi, tylko za pomocą szczypiec do zaciskania końcówki kabla.
    • Wysoka tolerancja temperaturowa – od -40 °C do +90 °C.
    • Odporność na UV i warunki atmosferyczne – długi okres eksploatacji pod gołym niebem.
    • Certyfikaty UL i EC – zgodność z wysokimi międzynarodowymi standardami bezpieczeństwa.

    Wady / ograniczenia

    • Nadaje się tylko do obwodów prądu stałego (DC) – nie stosuje się w instalacjach AC.
    • Kompatybilne tylko ze złączami typu MC4 – nie łączy się ze złączami PV innych standardów.
    • Wymaga starannego montażu, aby zapewnić pełną szczelność IP67.
    • Niepołączone złącze ma tylko ochronę IP2X – końce kabla trzeba chronić do momentu połączenia.
    • Wymaga doboru odpowiedniego przekroju kabla (2,5–10 mm²) – niewłaściwy przekrój może uszkodzić kontakt lub szczelność.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przed montażem upewnij się, że system PV jest odłączony od napięcia, a moduły nie są bezpośrednio naświetlone.
    • Stosuj przekrój kabla z dopuszczalnego zakresu 2,5–10 mm² – inny przekrój może nie zapewnić stabilnego kontaktu.
    • Zaciskanie końcówki wykonuj przeznaczonymi do tego szczypcami, aby kontakt z powierzchnią miedzianą był równomierny na całym obwodzie.
    • Łącząc części, sprawdź, czy słychać wyraźne kliknięcie blokady Snap-In – tylko wtedy gwarantowana jest szczelność IP67.
    • Nie łącz części złączy MC4 różnych producentów, jeśli nie masz pewności co do ich pełnej wzajemnej kompatybilności.
    • Podczas eksploatacji na zewnątrz okresowo oglądaj złącza pod kątem uszkodzeń mechanicznych lub deformacji obudowy, zwłaszcza po silnym wietrze lub oblodzeniu.

    Szybki przewodnik wyboru

    Prąd znamionowy
    30 A
    Napięcie znamionowe
    1500 V DC (normy EC i UL)
    Przekrój kabla
    2,5 mm² / 4 mm² / 6 mm² / 10 mm²
    Stopień ochrony
    Połączone: IP67, Niepołączone: IP2X
    Odpowiedni, gdy potrzebujesz:
    • połączyć moduły słoneczne, falowniki lub akumulatory w obwodzie DC do 1500 V i 30 A;
    • szczelnego kontaktu klasy IP67 do zewnętrznej instalacji PV;
    • standardowego złącza typu MC4, kompatybilnego z komponentami MC4 innych producentów.
    Sprawdź przed użyciem:
    • czy przekrój kabla mieści się w zakresie 2,5–10 mm²;
    • czy wszystkie złącza w systemie są tego samego standardu MC4;
    • czy temperatura otoczenia podczas montażu i eksploatacji mieści się w granicach -40…+90 °C;
    • czy po połączeniu słychać kliknięcie blokady Snap-In.
    Ważne przypomnienie:
    Złącze zapewnia kontakt i szczelność, ale nie zastępuje właściwego doboru aparatu zabezpieczającego obwód (bezpiecznika lub wyłącznika DC) przed falownikiem – przed zwarciem lub przeciążeniem system musi chronić osobny aparat zabezpieczający.

    FAQ

    Czy MC4-315 nadaje się do systemu 1000 V DC?
    Tak – złącze przeznaczone jest do napięcia do 1500 V DC, więc pokrywa też systemy o niższym, do 1000 V, napięciu.
    Jaki przekrój kabla można stosować?
    Od 2,5 mm² do 10 mm², w zależności od prądu i długości kabla w konkretnym obwodzie.
    Czy można łączyć ze złączami MC4 innych producentów?
    Złącze jest kompatybilne z komponentami standardu MC4, jednak przy mieszaniu części różnych producentów zaleca się sprawdzić dokładne dopasowanie.
    Czy złącze można pozostawić niepołączone na zewnątrz?
    Niepołączone złącze ma tylko ochronę IP2X, dlatego koniec kabla należy chronić przed wilgocią i pyłem, dopóki nie zostanie połączony.
    Jaki jest stopień ochrony złącza w stanie połączonym?
    IP67 – ochrona przed pyłem i krótkotrwałym zanurzeniem w wodzie.
    Czy złącze nadaje się do obwodów AC?
    Nie, MC4-315 przeznaczone jest wyłącznie do obwodów prądu stałego (DC).

    Złącze modułu fotowoltaicznego | MC4

    MC4-315 – złącze prądu stałego standardu MC4, 30 A, 1500 V DC, przeznaczone do kabla 2,5–10 mm², z ochroną IP67 w stanie połączonym. Stosowane do łączenia modułów słonecznych, falowników i akumulatorów w instalacjach fotowoltaicznych, mobilnych systemach energetycznych i przemysłowych sieciach DC, gdzie niezbędny jest niezawodny, szczelny i szybko montowany kontakt.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
