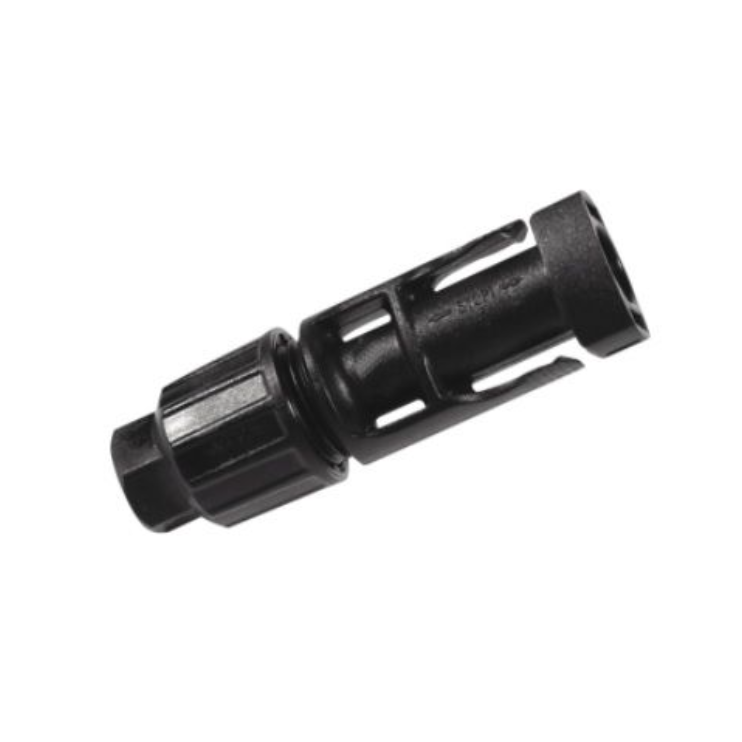

Złącze do modułów PV | MC4 | wtyk (męski) | do 40 A | 1500 V DC | do kabla 2,5–6 mm² | IP68 | MOREK MAP1006B
Kod: MAP1006BCena 1.58 € z VAT( 1.31 € bez VAT )Złącze solarne typu MC4 (wtyczka) jest przeznaczone do szybkiego, bezpiecznego i niezawodnego łączenia przewodów systemów fotowoltaicznych (PV). Przystosowane do instalacji paneli słonecznych na zewnątrz, charakteryzuje się odpornością na czynniki atmosferyczne, wysokim stopniem szczelności (IP68) oraz kompatybilnością ze standardowymi kablami PV od 2,5 mm² do 6 mm². Dzięki prostej konstrukcji i niezawodnemu mechanizmowi kontaktowemu jest szeroko stosowane zarówno w projektach domowych, jak i komercyjnych instalacjach solarnych.
-
Złącze do modułów PV | MC4 | wtyk (męski) | do 40 A | 1500 V DC | do kabla 2,5–6 mm² | IP68 | MOREK MAP1006B
MOREK MAP1006B – wtyk typu MC4 do kabli solarnych 2,5–6 mm². Przeznaczone do połączeń prądu stałego (DC) w instalacjach fotowoltaicznych: łączenia modułów, przedłużania kabla i podłączania do falownika lub skrzynki przyłączeniowej. Napięcie znamionowe – 1500 V DC, stopień ochrony po połączeniu – IP68.
Najważniejsze:
Złącze MC4 to jedyne miejsce obwodu DC, gdzie styk wykonuje się na zewnątrz i bez połączenia śrubowego. To, czy po latach nie zacznie się grzać, zależy od trzech rzeczy: dopasowania do przekroju kabla, zaciśnięcia właściwym narzędziem i kompatybilnego złącza po drugiej stronie. MAP1006B to wtyk (męski); wymaga gniazda MC4, np. MOREK MAP2006B. Pełne 40 A dopuszczalne tylko z kablem 4–6 mm².Napięcie znamionowe
1500 V DCPrąd znamionowy
25 A (2,5–4 mm²) / 40 A (4–6 mm²)Kabel
2,5–6 mm²Stopień ochrony
IP68 (po połączeniu)Zasada działania
Złącze składa się z obudowy izolacyjnej, styku (we wtyku – pin, w gnieździe – tulejka) i nakrętki uszczelniającej z uszczelką. Z żyły kabla zdejmuje się izolację, styk zaciska się na niej praską MC4, wsuwa do obudowy do zatrzaśnięcia i dokręca nakrętkę uszczelniającą.
Przy łączeniu wtyku z gniazdem pin wchodzi w tulejkę, a zatrzask Snap-in blokuje obudowy – nie rozłączą się od drgań ani wiatru. Rozłączyć je można tylko kluczem.
Efekt – szczelne połączenie DC o małej rezystancji przejścia, które przez cały rok pracuje na zewnątrz pod modułami.
Dlaczego MAP1006B?
1500 V DC i IP68 – większy zapas niż w typowych złączach 1000 V DC, więc pasuje także do nowszych systemów o wyższym napięciu. Sprzedawany osobno – wygodnie wymienić tylko uszkodzoną połowę połączenia.Specyfikacja techniczna
Typ produktu Złącze do modułów PV typu MC4 – wtyk (męski) Producent MOREK Kod produktu MAP1006B System złączy MC4, styk Ø4 mm Napięcie znamionowe 1500 V DC Prąd znamionowy 25 A (2,5–4 mm²) / 40 A (4–6 mm²) Przekrój kabla 2,5–6 mm² Stopień ochrony IP68 – po połączeniu Podłączenie styku Zaciskane (crimp) Blokada Snap-in, zwalniana kluczem Montaż Na kabel Certyfikacja TÜV Główne funkcje
- System MC4 – łączy się ze złączami typu MC4; najpewniej – para tego samego producenta i typu.
- Zatrzask Snap-in – połączenie nie rozłącza się od drgań ani wiatru.
- Uszczelnienie IP68 – ochrona przed deszczem, śniegiem i pyłem po połączeniu.
- 1500 V DC – nadaje się także do łańcuchów systemów 1500 V DC.
- Obudowa odporna na UV – do długotrwałej pracy na zewnątrz.
- Zaciskany styk – stabilniejszy niż połączenia śrubowe w warunkach zewnętrznych.
Gdzie się stosuje?
- Łączenie modułów w łańcuch
- Przedłużanie kabla między modułami a falownikiem
- Podłączenie do wejść DC falownika
- Wyprowadzenia skrzynek przyłączeniowych i rozłączników DC
- Wymiana uszkodzonych lub nadpalonych złączy
- Systemy off-grid na działkach i w kamperach
Zastosowanie wg potrzeb
Dla instalatora PV.
Złącze do kabla 2,5–6 mm² z jasnymi danymi prądu i napięcia – do szybkiego łączenia łańcuchów na obiekcie.Dla właściciela instalacji.
Wymiana uszkodzonego, nadpalonego lub pogryzionego przez gryzonie złącza bez wymiany całego kabla.Dla serwisanta.
Jeden typ złączy w całej instalacji – prostsza diagnostyka i naprawa.Praktyczne zastosowanie
Jeżeli złącze łańcucha jest uszkodzone (pęknięta obudowa, ściemniały styk), wyłącz falownik i rozłącznik DC, rozłącz złącze kluczem, odetnij uszkodzony koniec i zdejmij izolację z żyły 2,5–6 mm² na długość podaną przez producenta. Zaciśnij nowy styk praską MC4, wsuń go do obudowy MAP1006B, dokręć nakrętkę i przed załączeniem sprawdź multimetrem biegunowość oraz napięcie łańcucha.Zalety
- Złącze systemu MC4 – szeroko stosowany standard
- Napięcie znamionowe 1500 V DC
- Prąd znamionowy: 25 A (2,5–4 mm²) / 40 A (4–6 mm²)
- Ochrona IP68 po połączeniu
- Zatrzask Snap-in
- Obudowa odporna na UV
Wady / ograniczenia
- Wymaga praski MC4 i klucza do rozłączania
- Przekrój i średnica zewnętrzna kabla muszą odpowiadać zakresowi złącza
- Łączenie złączy różnych producentów nie jest zalecane bez potwierdzonej kompatybilności
- Szczelność IP68 obowiązuje tylko po połączeniu
Uwagi dotyczące bezpieczeństwa i montażu
- Nie rozłączaj pod obciążeniem – łuk DC niszczy styki; najpierw wyłącz falownik i rozłącznik DC.
- Zaciskaj styk wyłącznie praską MC4 – styk zaciśnięty kombinerkami się grzeje.
- Dokręć nakrętkę uszczelniającą; nie zostawiaj złączy w wodzie ani na pokryciu dachu.
- Nie łącz złączy różnych producentów bez potwierdzonej kompatybilności.
- Montaż – zgodnie z HD 60364-7-712 i projektem.
Szybki przewodnik wyboru
MC41500 V DCdo 40 A2,5–6 mm²IP68MOREKOdpowiedni, gdy potrzebujesz:- pewnego połączenia DC na zewnątrz
- złącza do kabla 2,5–6 mm²
- naprawy lub wymiany złącza łańcucha
- systemów do 1500 V DC
Sprawdź przed użyciem:- przekrój kabla i średnicę izolacji
- producenta i typ złącza po drugiej stronie
- maksymalne napięcie i prąd systemu
Ważne przypomnienie: złącze nie jest aparatem zabezpieczającym ani łączeniowym – nie rozłącza obwodu pod obciążeniem i nie zastępuje rozłącznika DC ani bezpieczników.FAQ
Czy pasuje do złączy MC4 innych producentów?
Mechanicznie często się łączą, ale najpewniej łączyć pary tego samego producenta i typu.Czy potrzebne jest specjalne narzędzie?
Tak – praska MC4 do zaciśnięcia styku i klucz do rozłączania.Do jakiego kabla pasuje?
Do kabli 2,5–6 mm², których średnica zewnętrzna odpowiada uszczelce.Jaki jest prąd znamionowy?
25 A (2,5–4 mm²) / 40 A (4–6 mm²).Czy można rozłączać pod obciążeniem?
Nie – najpierw wyłącz falownik i rozłącznik DC.Czy rozłączone złącze jest szczelne?
Nie – ochrona IP68 obowiązuje tylko po połączeniu.Złącze do modułów PV | MC4 | wtyk (męski) | do 40 A | 1500 V DC | do kabla 2,5–6 mm² | IP68 | MOREK MAP1006B
MOREK MAP1006B – wtyk typu MC4 do kabli 2,5–6 mm²: 1500 V DC, 25 A (2,5–4 mm²) / 40 A (4–6 mm²), IP68 po połączeniu. Do szczelnych i pewnych połączeń DC w instalacjach PV, naprawy i przedłużania łańcuchów.
