Pramoninis kirtiklis | 3P | 225A | korpusas FMD3 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD30225
Kodas: FMD30225Kaina 78.00 € su PVM( 64.46 € be PVM )FMD30225 – Promfactor Baltic pramoninis kirtiklis 3P 225 A, ~690 V, IP20, FMD3 korpuse su FMC3 priedais, skirtas saugiai atjungti skydus ir linijas.
-
Pramoninis kirtiklis | 3P | 225A | korpusas FMD3 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD30225

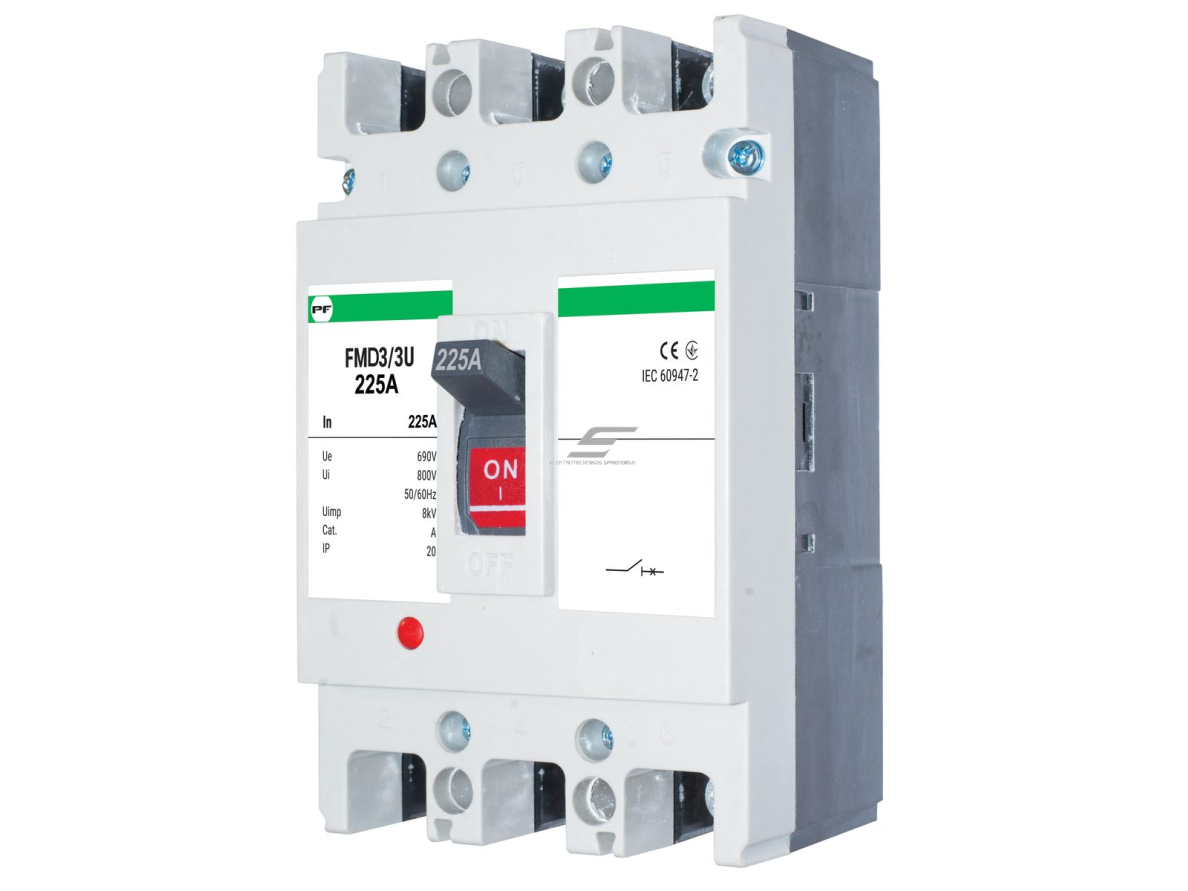

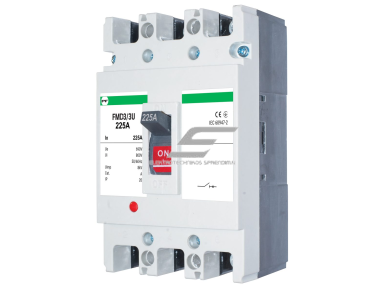

FMD30225 – Promfactor Baltic pramoninis trijų polių kirtiklis FMD3 korpuse, kurio vardinė srovė 225 A. Jis skirtas rankiniu būdu įjungti, išjungti ir atskirti trifazę grandinę skirstomuosiuose ir įvadiniuose skyduose. Kirtiklis neturi šiluminio ir elektromagnetinio atkabiklio – jis nesaugo nuo perkrovos ir trumpojo jungimo, todėl grandinė turi būti apsaugota prieš jį įrengtu automatiniu jungikliu arba saugikliais. Izoliacijos įtampa Ui 800 V, vardinė įtampa Un ~690 V, impulsinė įtampa Uimp 8000 V, 50/60 Hz; apsaugos laipsnis IP20, svoris 1,80 kg. Su kirtikliu suderinami Promfactor FMC3/3U (FMD) priedai: papildomas kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC; signalinis kontaktas F/AL3L (kairinis); nepriklausomas atkabiklis F/SH3230R, 230 V, dešininis; distancinio valdymo blokas MROM33, 230 V.
Pagrindinė mintis:
Kirtiklis – tai aiškus ir patikimas atjungimo taškas: viena rankena vienu metu atjungia visas tris fazes iki 225 A, todėl prieš remontą ar aptarnavimą skydas, linija ar įrenginys atskiriami nuo maitinimo. Kadangi FMD3 naudoja tuos pačius priedus kaip FMC3 automatiniai jungikliai, skyde kirtiklis ir automatas komplektuojami vienoda logika.Vardinė srovė
225 APolių skaičius
3PĮtampa
Un ~690 V, Ui 800 V, Uimp 8000 VKorpusas / apsauga
FMD3, IP20, 1,80 kgVeikimo principas
Kirtiklis FMD30225 montuojamas skyde ant montažinės plokštės; maitinimo kabeliai ar šynos prijungiami prie trijų įėjimo gnybtų, apkrovos – prie trijų išėjimo gnybtų. Prieš kirtiklį grandinėje turi būti apsauginis aparatas – automatinis jungiklis (pvz., tos pačios srovės FMC33U0225) arba saugikliai, parinkti pagal kabelio ir apkrovos parametrus.
Pasukus ar perjungus rankeną, kontaktai vienu metu sujungia arba atskiria visas tris fazes iki 225 A vardinės srovės. Padėties būseną galima perduoti valdikliui ar dispečerinei per papildomą kontaktą F/AX3R, o su distancinio valdymo bloku MROM33 kirtiklį galima įjungti ir išjungti nuotoliniu 230 V signalu; su nepriklausomu atkabikliu F/SH3230R – nuotoliniu 230 V signalu išjungti. Kirtiklis skirtas ~690 V (50/60 Hz) tinklams, izoliacijos įtampa Ui 800 V, impulsinė atsparumo įtampa Uimp 8000 V; FMD3 korpuso atsparumas – 2 500 elektrinių ir 8 500 mechaninių įjungimo / išjungimo ciklų.
Rezultatas – aiškus trifazės grandinės atjungimo taškas iki 225 A, leidžiantis saugiai atlikti remontą ar aptarnavimą, o skyde komplektuoti bendrus FMC3/FMD3 priedus.
Kuo naudingas FMD30225?
225 A trijų polių kirtiklis FMD3 korpuse su bendrais FMC3/3U (FMD) priedais – vienoda skydo komplektacija automatams ir kirtikliams, galimybė signalizuoti padėtį ir atjungti grandinę nuotoliniu būdu.Techninės specifikacijos
Prekės tipas Pramoninis kirtiklis (apkrovos jungiklis-skyriklis) Gamintojas / kodas Promfactor Baltic / FMD30225 Serija / korpusas FMD3 (FMD30100 … FMD30250) Polių skaičius 3P Vardinė srovė 225 A Brūkšninis kodas (EAN) 4772151002467 Standartas (pagal el. parduotuvės kortelę) IEC/EN 60947-2 Darbinis dažnis 50/60 Hz Izoliacijos įtampa (Ui) 800 V Vardinė įtampa (Un) ~690 V Impulsinė įtampa (Uimp) 8000 V Elektrinis atsparumas 2 500 įjungimo / išjungimo ciklų Mechaninis atsparumas 8 500 įjungimo / išjungimo ciklų Apsaugos laipsnis IP20 Darbinės aplinkos temperatūra -25…+55 °C Sandėliavimo temperatūra -25…+70 °C Svoris 1,80 kg Valdymas rankinis, rankena ant korpuso Apsauga nuo perkrovos / trumpojo jungimo nėra (būtinas apsaugos aparatas prieš kirtiklį) Papildomas kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC Signalinis kontaktas F/AL3L (kairinis) Nepriklausomas atkabiklis F/SH3230R, 230 V, dešininis Distancinio valdymo blokas MROM33, 230 V Tos pačios srovės automatinis jungiklis FMC33U0225 (FMC3/3U, 50 kA) Pagrindinės funkcijos
- Trijų polių atjungimas – viena rankena vienu metu sujungiamos ar atskiriamos visos trys fazės iki 225 A.
- Rankinis valdymas – būseną ir atjungimą montuotojas atlieka tiesiai skyde, be papildomų valdymo grandinių.
- Tinklams iki ~690 V – Ui 800 V ir Uimp 8000 V – tinka 400 V ir 690 V pramoniniams tinklams.
- Atskyrimas remontui – linija ar skydo sekcija atskiriama nuo maitinimo prieš aptarnavimą ar įrangos keitimą.
- Padėties signalizacija – papildomas kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC perduoda būseną valdikliui ar dispečerinei.
- Signalinis kontaktas – F/AL3L signalizuoja kirtiklio atjungimą atkabikliu.
- Nuotolinis išjungimas – nepriklausomas atkabiklis F/SH3230R išjungia kirtiklį 230 V signalu – tinka avariniam atjungimui.
- Nuotolinis valdymas – distancinio valdymo blokas MROM33 leidžia kirtiklį įjungti ir išjungti 230 V signalu.
- Bendri priedai su FMC3 – tie patys FMC3/3U (FMD) priedai tinka ir FMC33U0225 automatiniam jungikliui – mažesnis sandėlis.
Kur naudojamas?
- Pastatų įvadiniai ir skirstomieji skydai
- Daugiabučių namų galios skydai
- Siurblinės ir katilinės
- Gamybos cechų linijų skydai
- Žemės ūkio objektai – fermos, džiovyklos
- Prekybos ir biurų pastatų grupiniai skydai
- Variklių ir technologinės įrangos grupių atjungimas remontui
Naudojimas pagal poreikį
Projektuotojui, kuriam 200 A per mažai.
225 A tarpinis dydis leidžia nepereiti iš karto prie 250 A ir išlikti FMD3 korpuse.Skydų gamintojui su FMC33U0225.
FMD30225 ir FMC33U0225 komplektuojami su tais pačiais FMC3/3U (FMD) priedais.Gamybos linijų elektrikui.
225 A linijos skydas atjungiamas trimis poliais viena rankena prieš įrangos keitimą ar derinimą.Praktinis panaudojimas
Jeigu skyde reikia atskiro trifazio atjungimo taško linijai, kurios darbo srovė neviršija 225 A, tada FMD30225 įrengiamas už apsauginio automato (pvz., FMC33U0225) ir prieš remontą visos trys fazės atjungiamos viena rankena, o jo padėtis per F/AX3R perduodama į valdiklį.Pritaikymo gidas: kaip naudojamas praktikoje
FMD30225 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama ir kokie priedai naudojami:
Objektas Kas prijungiama Rezultatas Montuotojo pastaba Įvadinis skydas Įvado kabelis per apsauginį automatą → FMD30225 → skirstymo šynos Visas skydas atjungiamas viena rankena Kirtiklis neapsaugo – apsaugos aparatą parinkite pagal kabelį Linija ar įrenginių grupė Grupės maitinimas iki 225 A per FMD30225 Grupė atskiriama remontui nepaliečiant kitų grandinių Pažymėkite atjungimo padėtį ir uždėkite įspėjamąjį ženklą Dispečerizuojamas objektas F/AX3R kontaktai → PLC / BMS įėjimas Kirtiklio padėtis matoma nuotoliniu būdu Kontakto pusę (kairė / dešinė) suderinkite su skydo išdėstymu Avarinis atjungimas Avarinis mygtukas → F/SH3230R (230 V) Kirtiklis išjungiamas nuotoliniu signalu Atkabiklio maitinimą imkite iš patikimo 230 V šaltinio Nuotolinis valdymas MROM33 + valdymo signalas 230 V Kirtiklis įjungiamas ir išjungiamas nuotoliniu būdu Valdymo bloką užsakykite atskirai Kaip parinkti FMD kirtiklio srovę ir korpusą
Vardinė srovė / korpusas Rekomenduojamas modelis 100 A, FMD3 korpusas FMD30100 (mažesni įvadai, pastatų skydai) 125 A, FMD3 korpusas FMD30125 (skirstomieji skydai, nedideli įvadai) 160 A, FMD3 korpusas FMD30160 (pastatų ir cechų įvadai) 200 A, FMD3 korpusas FMD30200 (galios skydai, siurblinės) 225 A, FMD3 korpusas FMD30225 (tarpinis dydis tarp 200 ir 250 A) ← šis modelis 250 A, FMD3 korpusas FMD30250 (didžiausia FMD3 korpuso srovė) 250 A, FMD4 korpusas FMD40250 (250 A FMD4 korpuse su FMC4 priedais) 315 A, FMD4 korpusas FMD40315 (pastočių 0,4 kV linijos, cechų įvadai) 400 A, FMD4 korpusas FMD40400 (didžiausia FMD4 korpuso srovė) 400 A, FMD5 korpusas FMD50400 (400 A FMD5 korpuse su FMC5 priedais) 500 A, FMD5 korpusas FMD50500 (pagrindiniai skirstymo skydai) 630 A, FMD5 korpusas FMD50630 (didžiausia FMD5 korpuso srovė) 800 A, FMD6 korpusas FMD60800 (pagrindiniai įvadai, transformatorinės) Taisyklė: kirtiklio vardinė srovė turi būti ne mažesnė už prieš jį esančio apsaugos aparato nominalą ir grandinės darbo srovę. Kai ta pati srovė yra dviejuose korpusuose (250 A – FMD3 arba FMD4; 400 A – FMD4 arba FMD5), mažesnis korpusas taupo vietą, o didesnis leidžia vėliau didinti srovę tame pačiame korpuse ir naudoti didesnio korpuso priedus. Kirtiklis neapsaugo – apsaugą visada užtikrina automatinis jungiklis arba saugikliai.Kada rinktis kitą sprendimą: kitos to paties FMD3 korpuso srovės – FMD30100, FMD30125, FMD30160, FMD30200, FMD30250; apsaugai su ta pačia srove – automatinis jungiklis FMC33U0225; modulinėms grandinėms iki 125 A – FSD3 serijos moduliniai kirtikliai (pvz., FSD34125); priedai – papildomas kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC; signalinis kontaktas F/AL3L (kairinis); nepriklausomas atkabiklis F/SH3230R, 230 V, dešininis; distancinio valdymo blokas MROM33, 230 V.Pliusai
- Trijų polių atjungimas iki 225 A viena rankena
- Bendri FMC3/3U (FMD) priedai su FMC3 automatiniais jungikliais
- Padėties kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC
- Nuotolinis išjungimas atkabikliu F/SH3230R
- Aiškus atjungimo taškas remontui ir aptarnavimui
- Un ~690 V, Ui 800 V, Uimp 8000 V; 2 500 elektrinių / 8 500 mechaninių ciklų
- Nuotolinis valdymas su MROM33
Minusai / ribojimai
- Neapsaugo nuo perkrovos ir trumpojo jungimo – prieš kirtiklį būtinas automatinis jungiklis arba saugikliai
- Papildomi kontaktai, atkabikliai ir valdymo blokai užsakomi atskirai
- IP20 – montuojamas tik uždarame skyde ar spintoje; darbinė temperatūra -25…+55 °C
- Tik trijų polių versija – N laidininkas kirtikliu neatjungiamas
Saugos ir montavimo pastabos
- Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus ir patikrinus, ar nėra įtampos.
- Kirtiklis nėra apsaugos aparatas – grandinė turi būti apsaugota automatiniu jungikliu arba saugikliais, parinktais pagal kabelį ir apkrovą.
- Gnybtų varžtus priveržkite gamintojo nurodytu momentu ir naudokite srovę atitinkančio skerspjūvio kabelius ar šynas.
- Prieš darbus atjungtą kirtiklį užrakinkite arba pažymėkite įspėjamuoju ženklu ir patikrinkite, ar nėra įtampos išėjimo pusėje.
- Priedus (kontaktus, atkabiklius, valdymo blokus) montuokite tik atjungus kirtiklį ir jo grandines nuo įtampos.
Greitas pasirinkimo gidas
3P225 A~690 VIP20FMD3Rankinis valdymasFMC3 priedaiNuotolinis valdymasTinka, kai reikia:- atjungti trifazę grandinę ar skydą, kurio darbo srovė iki 225 A;
- sukurti aiškų atjungimo tašką remontui ir aptarnavimui;
- komplektuoti skydą su FMC3 automatiniais jungikliais ir bendrais priedais.
Patikrinkite prieš naudojimą:- ar grandinės darbo srovė ir prieš kirtiklį esančio apsaugos aparato nominalas neviršija 225 A;
- ar grandinė apsaugota automatiniu jungikliu arba saugikliais;
- kokių priedų reikia: padėties kontakto, atkabiklio, distancinio valdymo bloko.
Svarbus priminimas: FMD30225 yra kirtiklis, o ne automatinis jungiklis – jis neapsaugo nuo perkrovos ir trumpojo jungimo, o priedai užsakomi atskirai.DUK
Ar FMD30225 apsaugo nuo trumpojo jungimo?
Ne, FMD30225 neturi apsauginių atkabiklių, todėl prieš jį būtina įrengti automatinį jungiklį arba saugiklius.Kokia FMD30225 vardinė srovė?
FMD30225 vardinė srovė yra 225 A, vardinė įtampa ~690 V, o kirtiklis atjungia tris polius.Kokie papildomi kontaktai tinka?
Tinka F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC ir signalinis kontaktas F/AL3L (kairinis).Ar kirtiklį galima išjungti nuotoliniu būdu?
Taip, su nepriklausomu atkabikliu F/SH3230R, 230 V, dešininis, o įjungti ir išjungti – su distancinio valdymo bloku MROM33, 230 V.Kuo FMD skiriasi nuo FMC?
FMC3 yra automatinis jungiklis su apsauga nuo viršsrovių, o FMD3 – tos pačios korpuso serijos kirtiklis be apsaugos, naudojantis bendrus priedus.Kiek perjungimų atlaiko kirtiklis?
FMD3 korpuso kirtiklis atlaiko 2 500 elektrinių ir 8 500 mechaninių įjungimo / išjungimo ciklų.Pramoninis kirtiklis | 3P | 225A | korpusas FMD3 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD30225
Promfactor Baltic FMD30225 – pramoninis trijų polių kirtiklis 225 A FMD3 korpuse su rankiniu valdymu, suderinamas su FMC3/3U (FMD) priedais: papildomais kontaktais, nepriklausomu atkabikliu ir distancinio valdymo bloku – įvadinių ir skirstomųjų skydų, linijų ir įrangos grupių atjungimui.
