  • Pramoninis kirtiklis | 3P | 250A | korpusas FMD4 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD40250

    Kodas: FMD40250
    Barkodas: 4772151002481

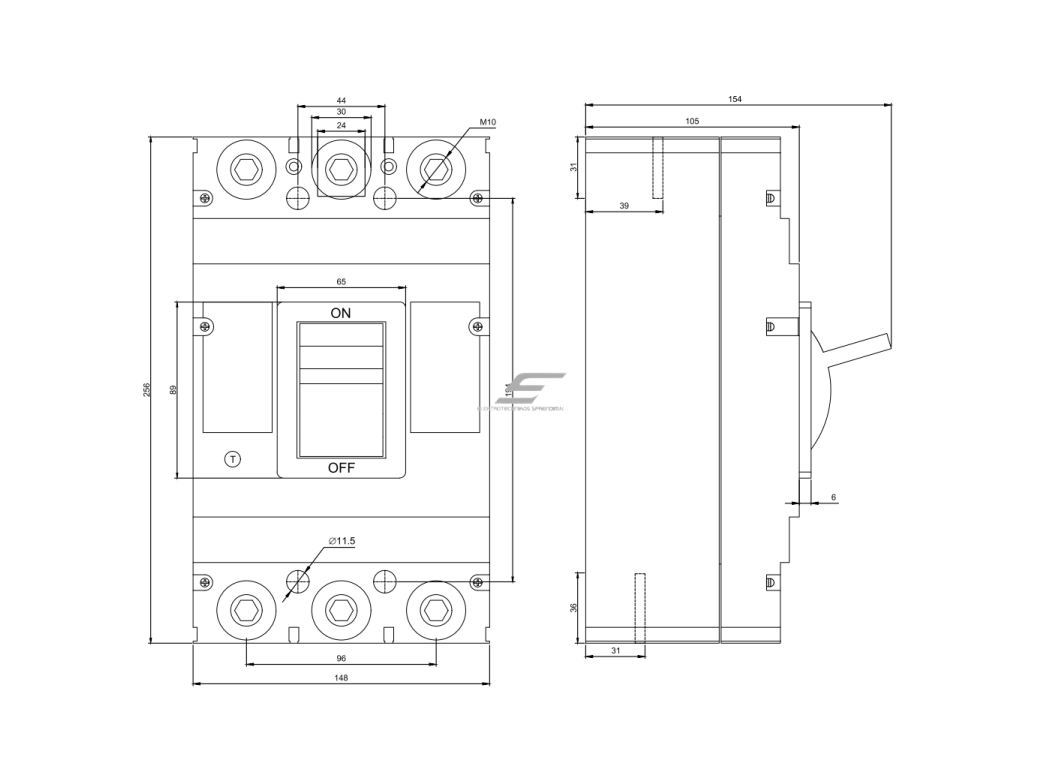

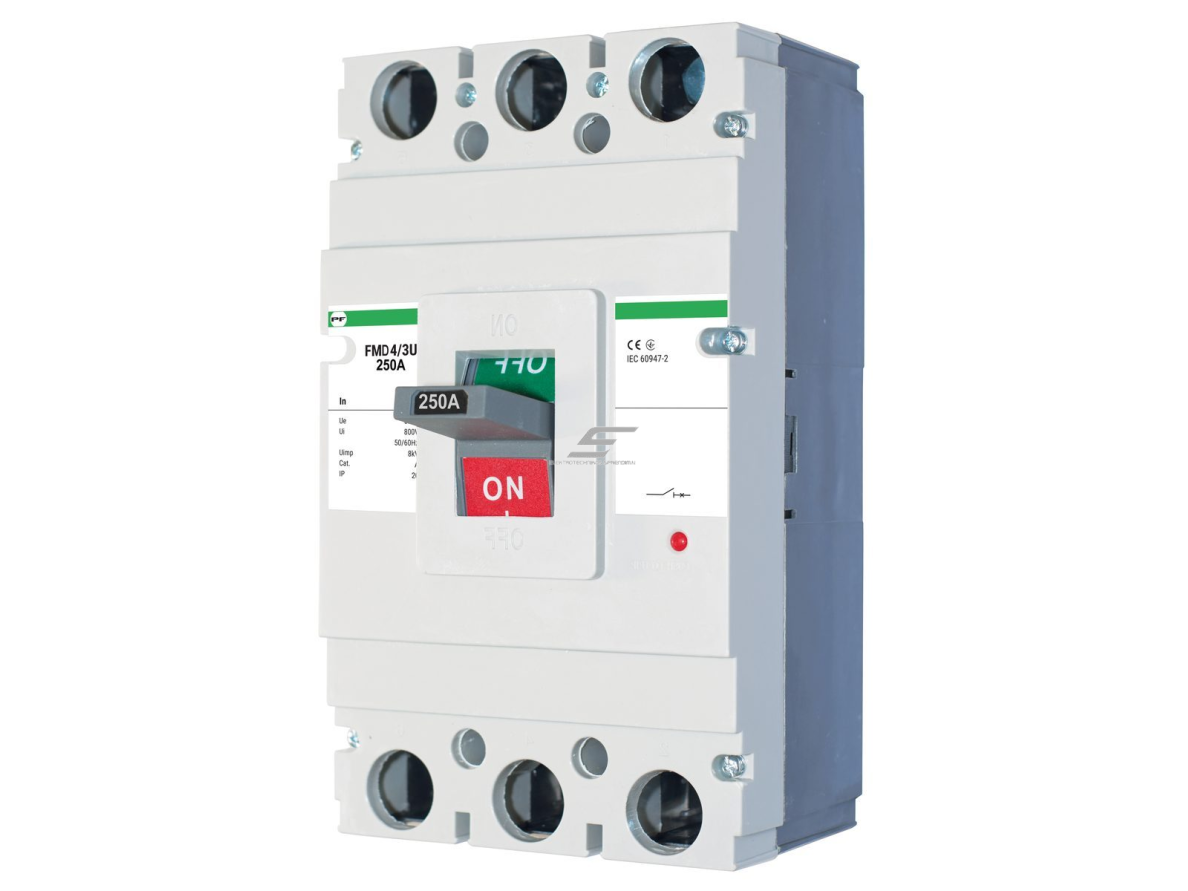

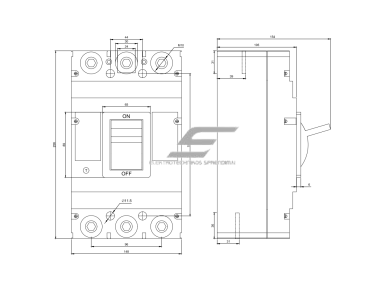

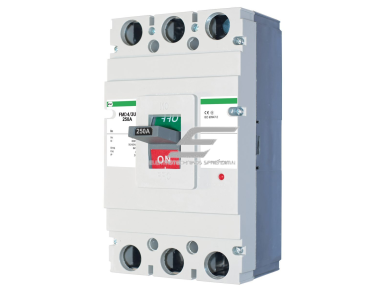

    FMD40250 – Promfactor Baltic pramoninis kirtiklis 3P 250 A, ~690 V, IP20, FMD4 korpuse su FMC4 priedais, skirtas saugiai atjungti skydus ir linijas.

  • Pramoninis kirtiklis | 3P | 250A | korpusas FMD4 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD40250

    FMD40250 – Promfactor Baltic pramoninis trijų polių kirtiklis FMD4 korpuse, kurio vardinė srovė 250 A. Jis skirtas rankiniu būdu įjungti, išjungti ir atskirti trifazę grandinę skirstomuosiuose ir įvadiniuose skyduose. Kirtiklis neturi šiluminio ir elektromagnetinio atkabiklio – jis nesaugo nuo perkrovos ir trumpojo jungimo, todėl grandinė turi būti apsaugota prieš jį įrengtu automatiniu jungikliu arba saugikliais. Izoliacijos įtampa Ui 800 V, vardinė įtampa Un ~690 V, impulsinė įtampa Uimp 8000 V, 50/60 Hz; apsaugos laipsnis IP20, svoris 4,90 kg. Su kirtikliu suderinami Promfactor FMC4/3U (FMD) priedai: papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC; signalinis kontaktas F/AL4L (kairinis); nepriklausomas atkabiklis F/SH4230R, 230 V, dešininis; distancinio valdymo blokas MROM34, 230 V.

    Pagrindinė mintis:
    Kirtiklis – tai aiškus ir patikimas atjungimo taškas: viena rankena vienu metu atjungia visas tris fazes iki 250 A, todėl prieš remontą ar aptarnavimą skydas, linija ar įrenginys atskiriami nuo maitinimo. Kadangi FMD4 naudoja tuos pačius priedus kaip FMC4 automatiniai jungikliai, skyde kirtiklis ir automatas komplektuojami vienoda logika.
    Vardinė srovė
    250 A
    Polių skaičius
    3P
    Įtampa
    Un ~690 V, Ui 800 V, Uimp 8000 V
    Korpusas / apsauga
    FMD4, IP20, 4,90 kg

    Veikimo principas

    Kirtiklis FMD40250 montuojamas skyde ant montažinės plokštės; maitinimo kabeliai ar šynos prijungiami prie trijų įėjimo gnybtų, apkrovos – prie trijų išėjimo gnybtų. Prieš kirtiklį grandinėje turi būti apsauginis aparatas – automatinis jungiklis (pvz., tos pačios srovės FMC43U0250) arba saugikliai, parinkti pagal kabelio ir apkrovos parametrus.

    Pasukus ar perjungus rankeną, kontaktai vienu metu sujungia arba atskiria visas tris fazes iki 250 A vardinės srovės. Padėties būseną galima perduoti valdikliui ar dispečerinei per papildomą kontaktą F/AX4R, o su distancinio valdymo bloku MROM34 kirtiklį galima įjungti ir išjungti nuotoliniu 230 V signalu; su nepriklausomu atkabikliu F/SH4230R – nuotoliniu 230 V signalu išjungti. Kirtiklis skirtas ~690 V (50/60 Hz) tinklams, izoliacijos įtampa Ui 800 V, impulsinė atsparumo įtampa Uimp 8000 V; FMD4 korpuso atsparumas – 1 500 elektrinių ir 5 000 mechaninių įjungimo / išjungimo ciklų.

    Rezultatas – aiškus trifazės grandinės atjungimo taškas iki 250 A, leidžiantis saugiai atlikti remontą ar aptarnavimą, o skyde komplektuoti bendrus FMC4/FMD4 priedus.

    Kuo naudingas FMD40250?
    250 A trijų polių kirtiklis FMD4 korpuse su bendrais FMC4/3U (FMD) priedais – vienoda skydo komplektacija automatams ir kirtikliams, galimybė signalizuoti padėtį ir atjungti grandinę nuotoliniu būdu.

    Techninės specifikacijos

    Prekės tipas Pramoninis kirtiklis (apkrovos jungiklis-skyriklis)
    Gamintojas / kodas Promfactor Baltic / FMD40250
    Serija / korpusas FMD4 (FMD40250 … FMD40400)
    Polių skaičius 3P
    Vardinė srovė 250 A
    Brūkšninis kodas (EAN) 4772151002481
    Standartas (pagal el. parduotuvės kortelę) IEC/EN 60947-2
    Darbinis dažnis 50/60 Hz
    Izoliacijos įtampa (Ui) 800 V
    Vardinė įtampa (Un) ~690 V
    Impulsinė įtampa (Uimp) 8000 V
    Elektrinis atsparumas 1 500 įjungimo / išjungimo ciklų
    Mechaninis atsparumas 5 000 įjungimo / išjungimo ciklų
    Apsaugos laipsnis IP20
    Darbinės aplinkos temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Svoris 4,90 kg
    Valdymas rankinis, rankena ant korpuso
    Apsauga nuo perkrovos / trumpojo jungimo nėra (būtinas apsaugos aparatas prieš kirtiklį)
    Papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC
    Signalinis kontaktas F/AL4L (kairinis)
    Nepriklausomas atkabiklis F/SH4230R, 230 V, dešininis
    Distancinio valdymo blokas MROM34, 230 V
    Tos pačios srovės automatinis jungiklis FMC43U0250 (FMC4/3U, 50 kA)

    Pagrindinės funkcijos

    • Trijų polių atjungimas – viena rankena vienu metu sujungiamos ar atskiriamos visos trys fazės iki 250 A.
    • Rankinis valdymas – būseną ir atjungimą montuotojas atlieka tiesiai skyde, be papildomų valdymo grandinių.
    • Tinklams iki ~690 V – Ui 800 V ir Uimp 8000 V – tinka 400 V ir 690 V pramoniniams tinklams.
    • Atskyrimas remontui – linija ar skydo sekcija atskiriama nuo maitinimo prieš aptarnavimą ar įrangos keitimą.
    • Padėties signalizacija – papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC perduoda būseną valdikliui ar dispečerinei.
    • Signalinis kontaktas – F/AL4L signalizuoja kirtiklio atjungimą atkabikliu.
    • Nuotolinis išjungimas – nepriklausomas atkabiklis F/SH4230R išjungia kirtiklį 230 V signalu – tinka avariniam atjungimui.
    • Nuotolinis valdymas – distancinio valdymo blokas MROM34 leidžia kirtiklį įjungti ir išjungti 230 V signalu.
    • Bendri priedai su FMC4 – tie patys FMC4/3U (FMD) priedai tinka ir FMC43U0250 automatiniam jungikliui – mažesnis sandėlis.

    Kur naudojamas?

    • Pastatų įvadiniai skydai
    • Transformatorinių pastočių 0,4 kV išeinančios linijos
    • Gamybos cechų įvadai
    • Prekybos ir logistikos centrų skirstomieji skydai
    • Siurblinės ir vandenvalos įrenginiai
    • Rezervinio maitinimo (generatoriaus) grandinės
    • Grupių atjungimas planiniam remontui

    Naudojimas pagal poreikį

    Skydų gamintojui, kuris standartizuoja FMC4 korpusą.
    250 A kirtiklis FMD4 korpuse naudoja tuos pačius FMC4/3U (FMD) priedus kaip FMD40315 ir FMD40400.
    Projektuotojui su rezervu plėtrai.
    FMD4 korpusas leidžia vėliau toje pačioje vietoje įrengti iki 400 A to paties korpuso kirtiklį.
    Pramonės įmonių energetikui.
    250 A linijos atjungimas su F/AX4R arba F/AX4L padėties kontaktu perduoda būseną į dispečerinę.

    Praktinis panaudojimas

    Jeigu skyde reikia atskiro trifazio atjungimo taško linijai, kurios darbo srovė neviršija 250 A, tada FMD40250 įrengiamas už apsauginio automato (pvz., FMC43U0250) ir prieš remontą visos trys fazės atjungiamos viena rankena, o jo padėtis per F/AX4R perduodama į valdiklį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FMD40250 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama ir kokie priedai naudojami:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Įvadinis skydas Įvado kabelis per apsauginį automatą → FMD40250 → skirstymo šynos Visas skydas atjungiamas viena rankena Kirtiklis neapsaugo – apsaugos aparatą parinkite pagal kabelį
    Linija ar įrenginių grupė Grupės maitinimas iki 250 A per FMD40250 Grupė atskiriama remontui nepaliečiant kitų grandinių Pažymėkite atjungimo padėtį ir uždėkite įspėjamąjį ženklą
    Dispečerizuojamas objektas F/AX4R kontaktai → PLC / BMS įėjimas Kirtiklio padėtis matoma nuotoliniu būdu Kontakto pusę (kairė / dešinė) suderinkite su skydo išdėstymu
    Avarinis atjungimas Avarinis mygtukas → F/SH4230R (230 V) Kirtiklis išjungiamas nuotoliniu signalu Atkabiklio maitinimą imkite iš patikimo 230 V šaltinio
    Nuotolinis valdymas MROM34 + valdymo signalas 230 V Kirtiklis įjungiamas ir išjungiamas nuotoliniu būdu Valdymo bloką užsakykite atskirai

    Kaip parinkti FMD kirtiklio srovę ir korpusą

    Vardinė srovė / korpusas Rekomenduojamas modelis
    100 A, FMD3 korpusas FMD30100 (mažesni įvadai, pastatų skydai)
    125 A, FMD3 korpusas FMD30125 (skirstomieji skydai, nedideli įvadai)
    160 A, FMD3 korpusas FMD30160 (pastatų ir cechų įvadai)
    200 A, FMD3 korpusas FMD30200 (galios skydai, siurblinės)
    225 A, FMD3 korpusas FMD30225 (tarpinis dydis tarp 200 ir 250 A)
    250 A, FMD3 korpusas FMD30250 (didžiausia FMD3 korpuso srovė)
    250 A, FMD4 korpusas FMD40250 (250 A FMD4 korpuse su FMC4 priedais) ← šis modelis
    315 A, FMD4 korpusas FMD40315 (pastočių 0,4 kV linijos, cechų įvadai)
    400 A, FMD4 korpusas FMD40400 (didžiausia FMD4 korpuso srovė)
    400 A, FMD5 korpusas FMD50400 (400 A FMD5 korpuse su FMC5 priedais)
    500 A, FMD5 korpusas FMD50500 (pagrindiniai skirstymo skydai)
    630 A, FMD5 korpusas FMD50630 (didžiausia FMD5 korpuso srovė)
    800 A, FMD6 korpusas FMD60800 (pagrindiniai įvadai, transformatorinės)
    Taisyklė: kirtiklio vardinė srovė turi būti ne mažesnė už prieš jį esančio apsaugos aparato nominalą ir grandinės darbo srovę. Kai ta pati srovė yra dviejuose korpusuose (250 A – FMD3 arba FMD4; 400 A – FMD4 arba FMD5), mažesnis korpusas taupo vietą, o didesnis leidžia vėliau didinti srovę tame pačiame korpuse ir naudoti didesnio korpuso priedus. Kirtiklis neapsaugo – apsaugą visada užtikrina automatinis jungiklis arba saugikliai.
    Kada rinktis kitą sprendimą: kitos to paties FMD4 korpuso srovės – FMD40315, FMD40400; apsaugai su ta pačia srove – automatinis jungiklis FMC43U0250; modulinėms grandinėms iki 125 A – FSD3 serijos moduliniai kirtikliai (pvz., FSD34125); priedai – papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC; signalinis kontaktas F/AL4L (kairinis); nepriklausomas atkabiklis F/SH4230R, 230 V, dešininis; distancinio valdymo blokas MROM34, 230 V.

    Pliusai

    • Trijų polių atjungimas iki 250 A viena rankena
    • Bendri FMC4/3U (FMD) priedai su FMC4 automatiniais jungikliais
    • Padėties kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC
    • Nuotolinis išjungimas atkabikliu F/SH4230R
    • Aiškus atjungimo taškas remontui ir aptarnavimui
    • Un ~690 V, Ui 800 V, Uimp 8000 V; 1 500 elektrinių / 5 000 mechaninių ciklų
    • Nuotolinis valdymas su MROM34

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – prieš kirtiklį būtinas automatinis jungiklis arba saugikliai
    • Papildomi kontaktai, atkabikliai ir valdymo blokai užsakomi atskirai
    • IP20 – montuojamas tik uždarame skyde ar spintoje; darbinė temperatūra -25…+55 °C
    • Tik trijų polių versija – N laidininkas kirtikliu neatjungiamas

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus ir patikrinus, ar nėra įtampos.
    • Kirtiklis nėra apsaugos aparatas – grandinė turi būti apsaugota automatiniu jungikliu arba saugikliais, parinktais pagal kabelį ir apkrovą.
    • Gnybtų varžtus priveržkite gamintojo nurodytu momentu ir naudokite srovę atitinkančio skerspjūvio kabelius ar šynas.
    • Prieš darbus atjungtą kirtiklį užrakinkite arba pažymėkite įspėjamuoju ženklu ir patikrinkite, ar nėra įtampos išėjimo pusėje.
    • Priedus (kontaktus, atkabiklius, valdymo blokus) montuokite tik atjungus kirtiklį ir jo grandines nuo įtampos.

    Greitas pasirinkimo gidas

    3P
    250 A
    ~690 V
    IP20
    FMD4
    Rankinis valdymas
    FMC4 priedai
    Nuotolinis valdymas
    Tinka, kai reikia:
    • atjungti trifazę grandinę ar skydą, kurio darbo srovė iki 250 A;
    • sukurti aiškų atjungimo tašką remontui ir aptarnavimui;
    • komplektuoti skydą su FMC4 automatiniais jungikliais ir bendrais priedais.
    Patikrinkite prieš naudojimą:
    • ar grandinės darbo srovė ir prieš kirtiklį esančio apsaugos aparato nominalas neviršija 250 A;
    • ar grandinė apsaugota automatiniu jungikliu arba saugikliais;
    • kokių priedų reikia: padėties kontakto, atkabiklio, distancinio valdymo bloko.
    Svarbus priminimas: FMD40250 yra kirtiklis, o ne automatinis jungiklis – jis neapsaugo nuo perkrovos ir trumpojo jungimo, o priedai užsakomi atskirai.

    DUK

    Ar FMD40250 apsaugo nuo trumpojo jungimo?
    Ne, FMD40250 neturi apsauginių atkabiklių, todėl prieš jį būtina įrengti automatinį jungiklį arba saugiklius.
    Kokia FMD40250 vardinė srovė?
    FMD40250 vardinė srovė yra 250 A, vardinė įtampa ~690 V, o kirtiklis atjungia tris polius.
    Kokie papildomi kontaktai tinka?
    Tinka F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC ir signalinis kontaktas F/AL4L (kairinis).
    Ar kirtiklį galima išjungti nuotoliniu būdu?
    Taip, su nepriklausomu atkabikliu F/SH4230R, 230 V, dešininis, o įjungti ir išjungti – su distancinio valdymo bloku MROM34, 230 V.
    Kuo FMD skiriasi nuo FMC?
    FMC4 yra automatinis jungiklis su apsauga nuo viršsrovių, o FMD4 – tos pačios korpuso serijos kirtiklis be apsaugos, naudojantis bendrus priedus.
    Kiek perjungimų atlaiko kirtiklis?
    FMD4 korpuso kirtiklis atlaiko 1 500 elektrinių ir 5 000 mechaninių įjungimo / išjungimo ciklų.

    Pramoninis kirtiklis | 3P | 250A | korpusas FMD4 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD40250

    Promfactor Baltic FMD40250 – pramoninis trijų polių kirtiklis 250 A FMD4 korpuse su rankiniu valdymu, suderinamas su FMC4/3U (FMD) priedais: papildomais kontaktais, nepriklausomu atkabikliu ir distancinio valdymo bloku – įvadinių ir skirstomųjų skydų, linijų ir įrangos grupių atjungimui.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
