Pramoninis kirtiklis | 3P | 315A | korpusas FMD4 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD40315
Kodas: FMD40315Kaina 116.03 € su PVM( 95.89 € be PVM )FMD40315 – Promfactor Baltic pramoninis kirtiklis 3P 315 A, ~690 V, IP20, FMD4 korpuse su FMC4 priedais, skirtas saugiai atjungti skydus ir linijas.
-
Pramoninis kirtiklis | 3P | 315A | korpusas FMD4 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD40315

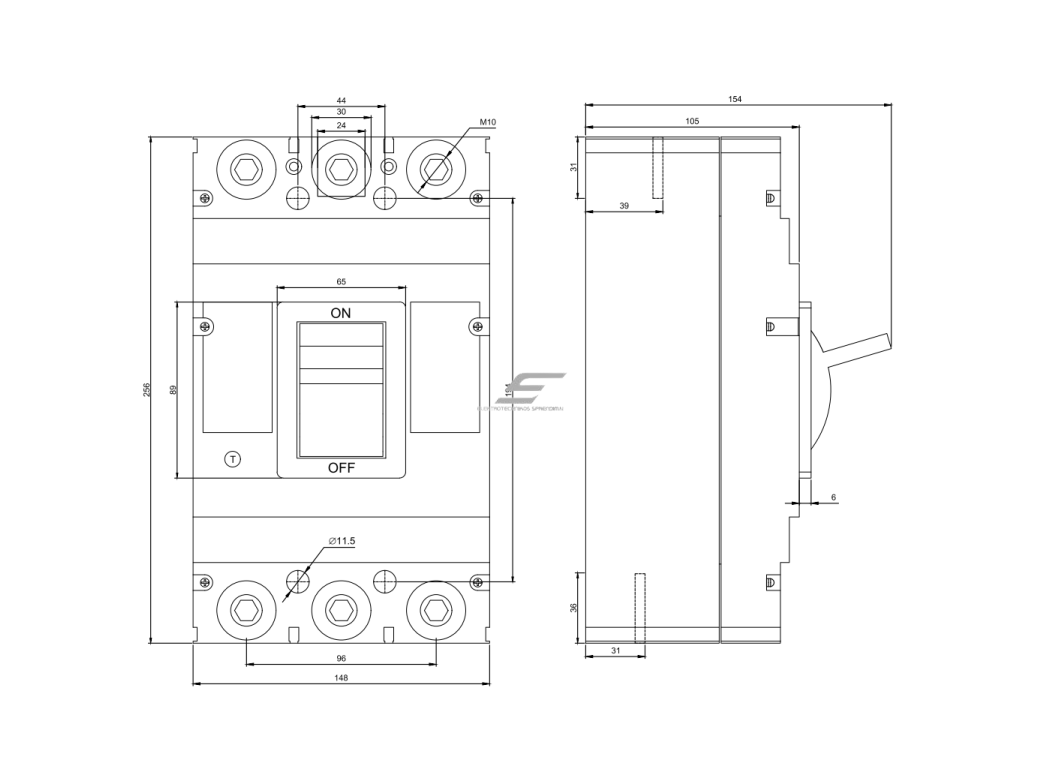

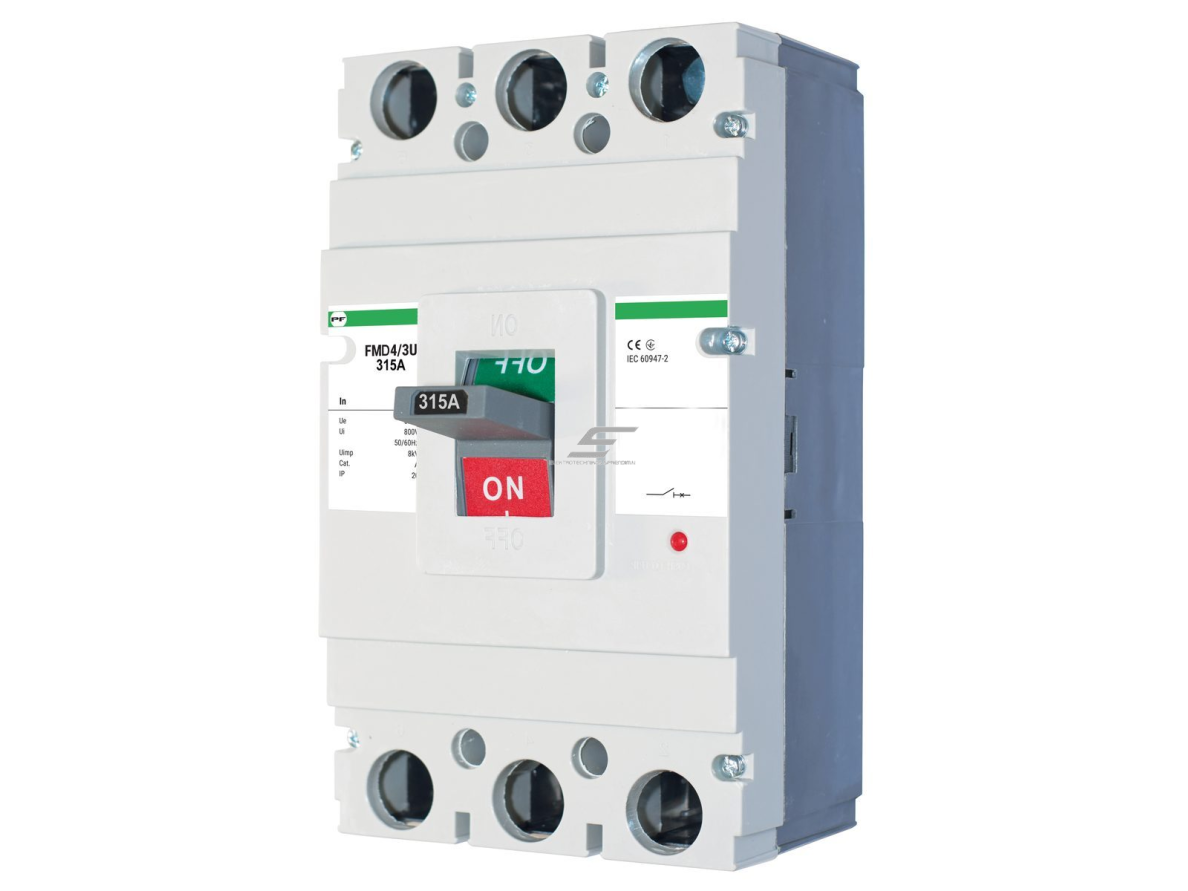

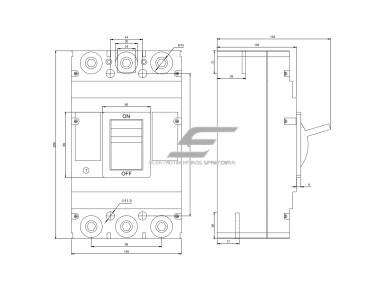

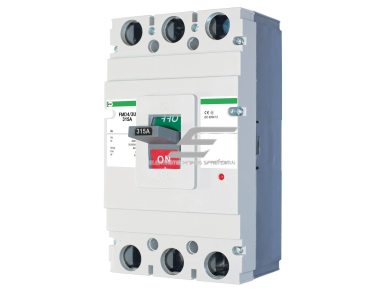

FMD40315 – Promfactor Baltic pramoninis trijų polių kirtiklis FMD4 korpuse, kurio vardinė srovė 315 A. Jis skirtas rankiniu būdu įjungti, išjungti ir atskirti trifazę grandinę skirstomuosiuose ir įvadiniuose skyduose. Kirtiklis neturi šiluminio ir elektromagnetinio atkabiklio – jis nesaugo nuo perkrovos ir trumpojo jungimo, todėl grandinė turi būti apsaugota prieš jį įrengtu automatiniu jungikliu arba saugikliais. Izoliacijos įtampa Ui 800 V, vardinė įtampa Un ~690 V, impulsinė įtampa Uimp 8000 V, 50/60 Hz; apsaugos laipsnis IP20, svoris 4,90 kg. Su kirtikliu suderinami Promfactor FMC4/3U (FMD) priedai: papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC; signalinis kontaktas F/AL4L (kairinis); nepriklausomas atkabiklis F/SH4230R, 230 V, dešininis; distancinio valdymo blokas MROM34, 230 V.
Pagrindinė mintis:
Kirtiklis – tai aiškus ir patikimas atjungimo taškas: viena rankena vienu metu atjungia visas tris fazes iki 315 A, todėl prieš remontą ar aptarnavimą skydas, linija ar įrenginys atskiriami nuo maitinimo. Kadangi FMD4 naudoja tuos pačius priedus kaip FMC4 automatiniai jungikliai, skyde kirtiklis ir automatas komplektuojami vienoda logika.Vardinė srovė
315 APolių skaičius
3PĮtampa
Un ~690 V, Ui 800 V, Uimp 8000 VKorpusas / apsauga
FMD4, IP20, 4,90 kgVeikimo principas
Kirtiklis FMD40315 montuojamas skyde ant montažinės plokštės; maitinimo kabeliai ar šynos prijungiami prie trijų įėjimo gnybtų, apkrovos – prie trijų išėjimo gnybtų. Prieš kirtiklį grandinėje turi būti apsauginis aparatas – automatinis jungiklis (pvz., tos pačios srovės FMC43U0315) arba saugikliai, parinkti pagal kabelio ir apkrovos parametrus.
Pasukus ar perjungus rankeną, kontaktai vienu metu sujungia arba atskiria visas tris fazes iki 315 A vardinės srovės. Padėties būseną galima perduoti valdikliui ar dispečerinei per papildomą kontaktą F/AX4R, o su distancinio valdymo bloku MROM34 kirtiklį galima įjungti ir išjungti nuotoliniu 230 V signalu; su nepriklausomu atkabikliu F/SH4230R – nuotoliniu 230 V signalu išjungti. Kirtiklis skirtas ~690 V (50/60 Hz) tinklams, izoliacijos įtampa Ui 800 V, impulsinė atsparumo įtampa Uimp 8000 V; FMD4 korpuso atsparumas – 1 500 elektrinių ir 5 000 mechaninių įjungimo / išjungimo ciklų.
Rezultatas – aiškus trifazės grandinės atjungimo taškas iki 315 A, leidžiantis saugiai atlikti remontą ar aptarnavimą, o skyde komplektuoti bendrus FMC4/FMD4 priedus.
Kuo naudingas FMD40315?
315 A trijų polių kirtiklis FMD4 korpuse su bendrais FMC4/3U (FMD) priedais – vienoda skydo komplektacija automatams ir kirtikliams, galimybė signalizuoti padėtį ir atjungti grandinę nuotoliniu būdu.Techninės specifikacijos
Prekės tipas Pramoninis kirtiklis (apkrovos jungiklis-skyriklis) Gamintojas / kodas Promfactor Baltic / FMD40315 Serija / korpusas FMD4 (FMD40250 … FMD40400) Polių skaičius 3P Vardinė srovė 315 A Brūkšninis kodas (EAN) 4772151002498 Standartas (pagal el. parduotuvės kortelę) IEC/EN 60947-2 Darbinis dažnis 50/60 Hz Izoliacijos įtampa (Ui) 800 V Vardinė įtampa (Un) ~690 V Impulsinė įtampa (Uimp) 8000 V Elektrinis atsparumas 1 500 įjungimo / išjungimo ciklų Mechaninis atsparumas 5 000 įjungimo / išjungimo ciklų Apsaugos laipsnis IP20 Darbinės aplinkos temperatūra -25…+55 °C Sandėliavimo temperatūra -25…+70 °C Svoris 4,90 kg Valdymas rankinis, rankena ant korpuso Apsauga nuo perkrovos / trumpojo jungimo nėra (būtinas apsaugos aparatas prieš kirtiklį) Papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC Signalinis kontaktas F/AL4L (kairinis) Nepriklausomas atkabiklis F/SH4230R, 230 V, dešininis Distancinio valdymo blokas MROM34, 230 V Tos pačios srovės automatinis jungiklis FMC43U0315 (FMC4/3U, 50 kA) Pagrindinės funkcijos
- Trijų polių atjungimas – viena rankena vienu metu sujungiamos ar atskiriamos visos trys fazės iki 315 A.
- Rankinis valdymas – būseną ir atjungimą montuotojas atlieka tiesiai skyde, be papildomų valdymo grandinių.
- Tinklams iki ~690 V – Ui 800 V ir Uimp 8000 V – tinka 400 V ir 690 V pramoniniams tinklams.
- Atskyrimas remontui – linija ar skydo sekcija atskiriama nuo maitinimo prieš aptarnavimą ar įrangos keitimą.
- Padėties signalizacija – papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC perduoda būseną valdikliui ar dispečerinei.
- Signalinis kontaktas – F/AL4L signalizuoja kirtiklio atjungimą atkabikliu.
- Nuotolinis išjungimas – nepriklausomas atkabiklis F/SH4230R išjungia kirtiklį 230 V signalu – tinka avariniam atjungimui.
- Nuotolinis valdymas – distancinio valdymo blokas MROM34 leidžia kirtiklį įjungti ir išjungti 230 V signalu.
- Bendri priedai su FMC4 – tie patys FMC4/3U (FMD) priedai tinka ir FMC43U0315 automatiniam jungikliui – mažesnis sandėlis.
Kur naudojamas?
- Pastatų įvadiniai skydai
- Transformatorinių pastočių 0,4 kV išeinančios linijos
- Gamybos cechų įvadai
- Prekybos ir logistikos centrų skirstomieji skydai
- Siurblinės ir vandenvalos įrenginiai
- Rezervinio maitinimo (generatoriaus) grandinės
- Grupių atjungimas planiniam remontui
Naudojimas pagal poreikį
Transformatorinių pastočių 0,4 kV pusės montuotojui.
315 A kirtiklis tinka išeinančioms linijoms, kai reikia aiškaus trifazio atjungimo taško.Skydų gamintojui su FMC43U0315.
tos pačios srovės FMD4 kirtiklis ir FMC4 automatas komplektuojami su bendrais F/AX4, F/AL4L, F/SH4230R ir MROM34 priedais.Didelių cechų elektrikui.
315 A gamybos ceho įvadas atjungiamas viena rankena prieš planinius darbus.Praktinis panaudojimas
Jeigu skyde reikia atskiro trifazio atjungimo taško linijai, kurios darbo srovė neviršija 315 A, tada FMD40315 įrengiamas už apsauginio automato (pvz., FMC43U0315) ir prieš remontą visos trys fazės atjungiamos viena rankena, o jo padėtis per F/AX4R perduodama į valdiklį.Pritaikymo gidas: kaip naudojamas praktikoje
FMD40315 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama ir kokie priedai naudojami:
Objektas Kas prijungiama Rezultatas Montuotojo pastaba Įvadinis skydas Įvado kabelis per apsauginį automatą → FMD40315 → skirstymo šynos Visas skydas atjungiamas viena rankena Kirtiklis neapsaugo – apsaugos aparatą parinkite pagal kabelį Linija ar įrenginių grupė Grupės maitinimas iki 315 A per FMD40315 Grupė atskiriama remontui nepaliečiant kitų grandinių Pažymėkite atjungimo padėtį ir uždėkite įspėjamąjį ženklą Dispečerizuojamas objektas F/AX4R kontaktai → PLC / BMS įėjimas Kirtiklio padėtis matoma nuotoliniu būdu Kontakto pusę (kairė / dešinė) suderinkite su skydo išdėstymu Avarinis atjungimas Avarinis mygtukas → F/SH4230R (230 V) Kirtiklis išjungiamas nuotoliniu signalu Atkabiklio maitinimą imkite iš patikimo 230 V šaltinio Nuotolinis valdymas MROM34 + valdymo signalas 230 V Kirtiklis įjungiamas ir išjungiamas nuotoliniu būdu Valdymo bloką užsakykite atskirai Kaip parinkti FMD kirtiklio srovę ir korpusą
Vardinė srovė / korpusas Rekomenduojamas modelis 100 A, FMD3 korpusas FMD30100 (mažesni įvadai, pastatų skydai) 125 A, FMD3 korpusas FMD30125 (skirstomieji skydai, nedideli įvadai) 160 A, FMD3 korpusas FMD30160 (pastatų ir cechų įvadai) 200 A, FMD3 korpusas FMD30200 (galios skydai, siurblinės) 225 A, FMD3 korpusas FMD30225 (tarpinis dydis tarp 200 ir 250 A) 250 A, FMD3 korpusas FMD30250 (didžiausia FMD3 korpuso srovė) 250 A, FMD4 korpusas FMD40250 (250 A FMD4 korpuse su FMC4 priedais) 315 A, FMD4 korpusas FMD40315 (pastočių 0,4 kV linijos, cechų įvadai) ← šis modelis 400 A, FMD4 korpusas FMD40400 (didžiausia FMD4 korpuso srovė) 400 A, FMD5 korpusas FMD50400 (400 A FMD5 korpuse su FMC5 priedais) 500 A, FMD5 korpusas FMD50500 (pagrindiniai skirstymo skydai) 630 A, FMD5 korpusas FMD50630 (didžiausia FMD5 korpuso srovė) 800 A, FMD6 korpusas FMD60800 (pagrindiniai įvadai, transformatorinės) Taisyklė: kirtiklio vardinė srovė turi būti ne mažesnė už prieš jį esančio apsaugos aparato nominalą ir grandinės darbo srovę. Kai ta pati srovė yra dviejuose korpusuose (250 A – FMD3 arba FMD4; 400 A – FMD4 arba FMD5), mažesnis korpusas taupo vietą, o didesnis leidžia vėliau didinti srovę tame pačiame korpuse ir naudoti didesnio korpuso priedus. Kirtiklis neapsaugo – apsaugą visada užtikrina automatinis jungiklis arba saugikliai.Kada rinktis kitą sprendimą: kitos to paties FMD4 korpuso srovės – FMD40250, FMD40400; apsaugai su ta pačia srove – automatinis jungiklis FMC43U0315; modulinėms grandinėms iki 125 A – FSD3 serijos moduliniai kirtikliai (pvz., FSD34125); priedai – papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC; signalinis kontaktas F/AL4L (kairinis); nepriklausomas atkabiklis F/SH4230R, 230 V, dešininis; distancinio valdymo blokas MROM34, 230 V.Pliusai
- Trijų polių atjungimas iki 315 A viena rankena
- Bendri FMC4/3U (FMD) priedai su FMC4 automatiniais jungikliais
- Padėties kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC
- Nuotolinis išjungimas atkabikliu F/SH4230R
- Aiškus atjungimo taškas remontui ir aptarnavimui
- Un ~690 V, Ui 800 V, Uimp 8000 V; 1 500 elektrinių / 5 000 mechaninių ciklų
- Nuotolinis valdymas su MROM34
Minusai / ribojimai
- Neapsaugo nuo perkrovos ir trumpojo jungimo – prieš kirtiklį būtinas automatinis jungiklis arba saugikliai
- Papildomi kontaktai, atkabikliai ir valdymo blokai užsakomi atskirai
- IP20 – montuojamas tik uždarame skyde ar spintoje; darbinė temperatūra -25…+55 °C
- Tik trijų polių versija – N laidininkas kirtikliu neatjungiamas
Saugos ir montavimo pastabos
- Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus ir patikrinus, ar nėra įtampos.
- Kirtiklis nėra apsaugos aparatas – grandinė turi būti apsaugota automatiniu jungikliu arba saugikliais, parinktais pagal kabelį ir apkrovą.
- Gnybtų varžtus priveržkite gamintojo nurodytu momentu ir naudokite srovę atitinkančio skerspjūvio kabelius ar šynas.
- Prieš darbus atjungtą kirtiklį užrakinkite arba pažymėkite įspėjamuoju ženklu ir patikrinkite, ar nėra įtampos išėjimo pusėje.
- Priedus (kontaktus, atkabiklius, valdymo blokus) montuokite tik atjungus kirtiklį ir jo grandines nuo įtampos.
Greitas pasirinkimo gidas
3P315 A~690 VIP20FMD4Rankinis valdymasFMC4 priedaiNuotolinis valdymasTinka, kai reikia:- atjungti trifazę grandinę ar skydą, kurio darbo srovė iki 315 A;
- sukurti aiškų atjungimo tašką remontui ir aptarnavimui;
- komplektuoti skydą su FMC4 automatiniais jungikliais ir bendrais priedais.
Patikrinkite prieš naudojimą:- ar grandinės darbo srovė ir prieš kirtiklį esančio apsaugos aparato nominalas neviršija 315 A;
- ar grandinė apsaugota automatiniu jungikliu arba saugikliais;
- kokių priedų reikia: padėties kontakto, atkabiklio, distancinio valdymo bloko.
Svarbus priminimas: FMD40315 yra kirtiklis, o ne automatinis jungiklis – jis neapsaugo nuo perkrovos ir trumpojo jungimo, o priedai užsakomi atskirai.DUK
Ar FMD40315 apsaugo nuo trumpojo jungimo?
Ne, FMD40315 neturi apsauginių atkabiklių, todėl prieš jį būtina įrengti automatinį jungiklį arba saugiklius.Kokia FMD40315 vardinė srovė?
FMD40315 vardinė srovė yra 315 A, vardinė įtampa ~690 V, o kirtiklis atjungia tris polius.Kokie papildomi kontaktai tinka?
Tinka F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC ir signalinis kontaktas F/AL4L (kairinis).Ar kirtiklį galima išjungti nuotoliniu būdu?
Taip, su nepriklausomu atkabikliu F/SH4230R, 230 V, dešininis, o įjungti ir išjungti – su distancinio valdymo bloku MROM34, 230 V.Kuo FMD skiriasi nuo FMC?
FMC4 yra automatinis jungiklis su apsauga nuo viršsrovių, o FMD4 – tos pačios korpuso serijos kirtiklis be apsaugos, naudojantis bendrus priedus.Kiek perjungimų atlaiko kirtiklis?
FMD4 korpuso kirtiklis atlaiko 1 500 elektrinių ir 5 000 mechaninių įjungimo / išjungimo ciklų.Pramoninis kirtiklis | 3P | 315A | korpusas FMD4 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD40315
Promfactor Baltic FMD40315 – pramoninis trijų polių kirtiklis 315 A FMD4 korpuse su rankiniu valdymu, suderinamas su FMC4/3U (FMD) priedais: papildomais kontaktais, nepriklausomu atkabikliu ir distancinio valdymo bloku – įvadinių ir skirstomųjų skydų, linijų ir įrangos grupių atjungimui.
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.GamintojasCE ženklinimas – ką tai reiškia pirkėjui?
