Pramoninis kirtiklis | 3P | 500A | korpusas FMD5 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD50500
Kodas: FMD50500Kaina 228.33 € su PVM( 188.70 € be PVM )FMD50500 – Promfactor Baltic pramoninis kirtiklis 3P 500 A, ~690 V, IP20, FMD5 korpuse su FMC5 priedais, skirtas saugiai atjungti skydus ir linijas.
-
Pramoninis kirtiklis | 3P | 500A | korpusas FMD5 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD50500

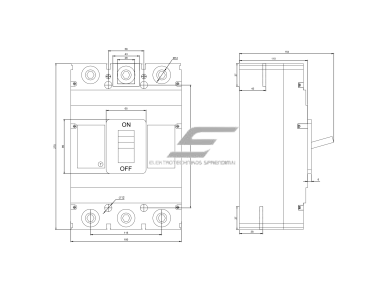

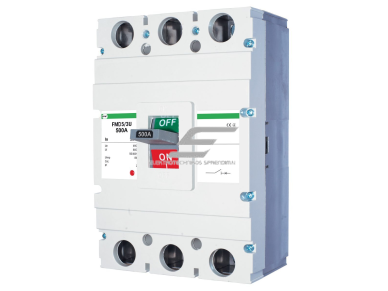

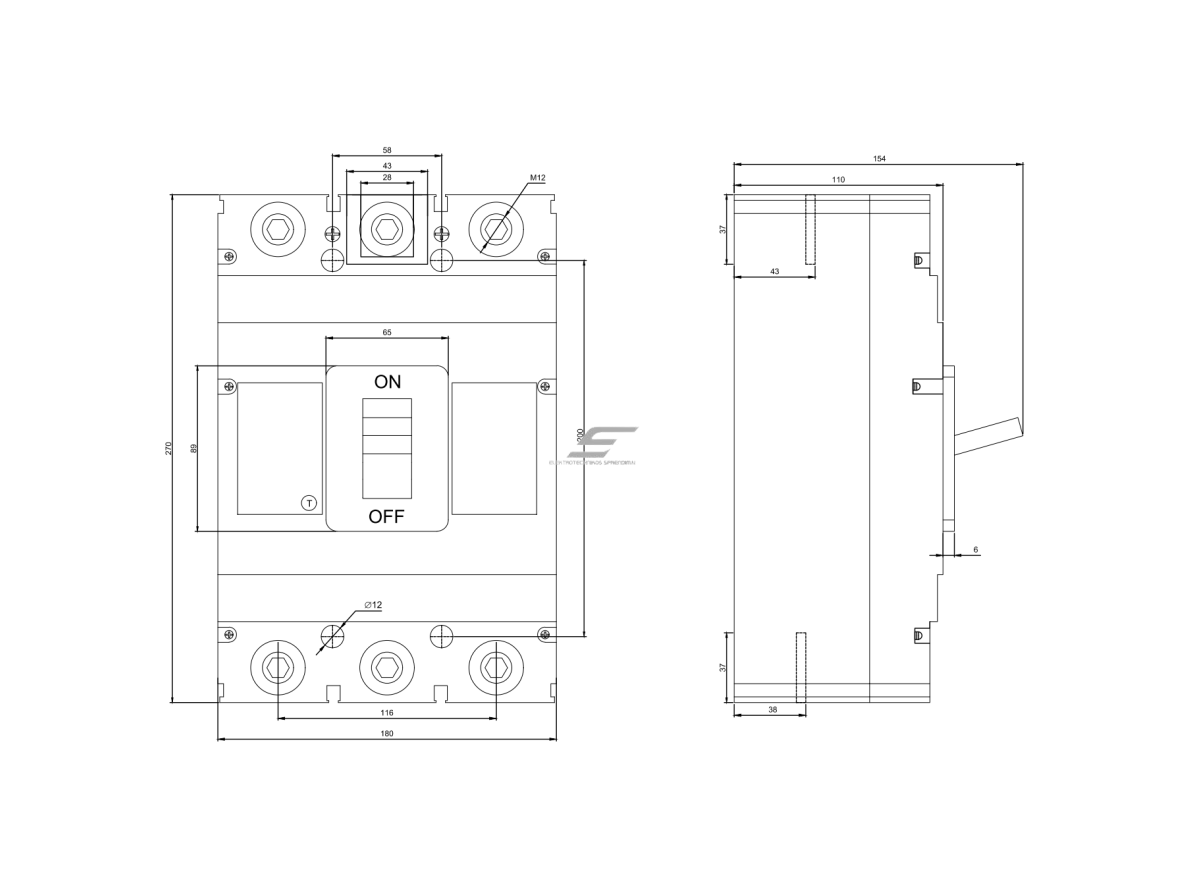

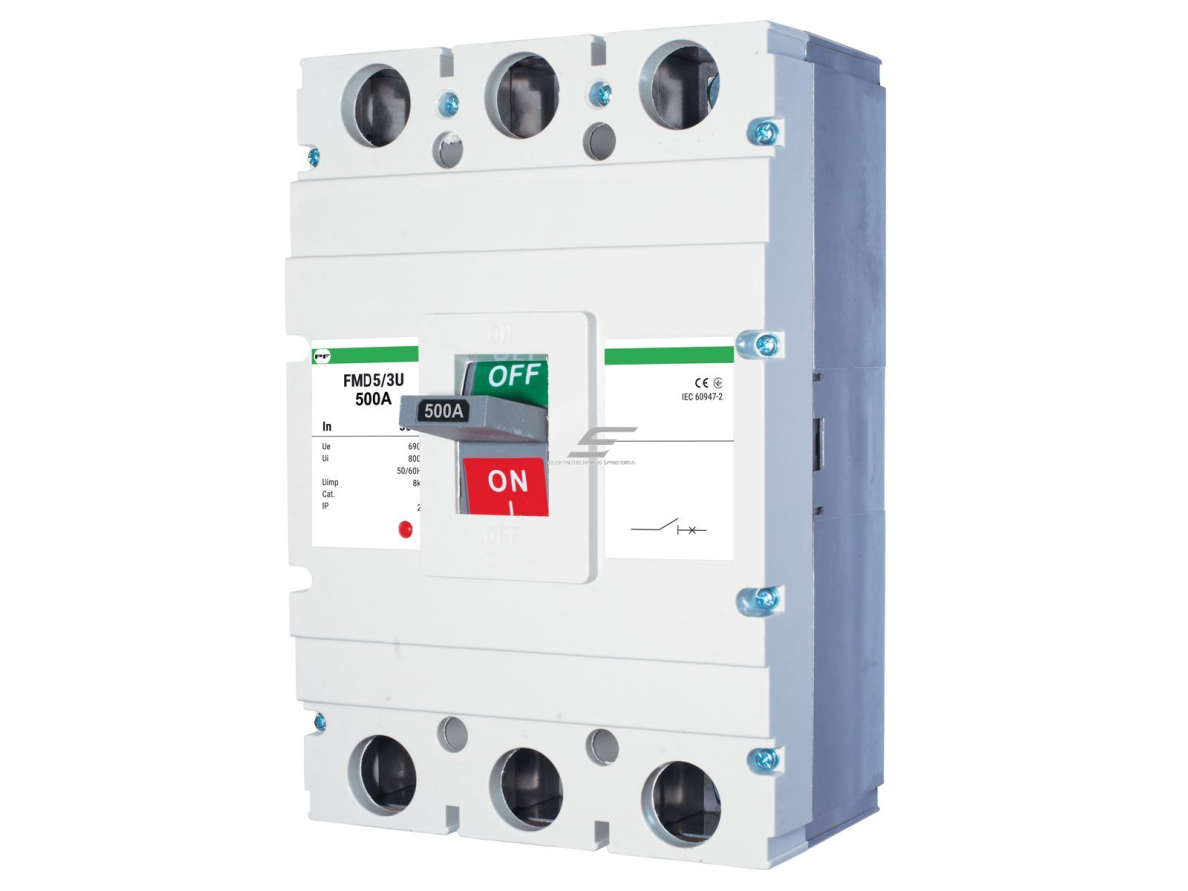

FMD50500 – Promfactor Baltic pramoninis trijų polių kirtiklis FMD5 korpuse, kurio vardinė srovė 500 A. Jis skirtas rankiniu būdu įjungti, išjungti ir atskirti trifazę grandinę skirstomuosiuose ir įvadiniuose skyduose. Kirtiklis neturi šiluminio ir elektromagnetinio atkabiklio – jis nesaugo nuo perkrovos ir trumpojo jungimo, todėl grandinė turi būti apsaugota prieš jį įrengtu automatiniu jungikliu arba saugikliais. Izoliacijos įtampa Ui 800 V, vardinė įtampa Un ~690 V, impulsinė įtampa Uimp 8000 V, 50/60 Hz; apsaugos laipsnis IP20, svoris 6,70 kg. Su kirtikliu suderinami Promfactor FMC5/3U (FMD) priedai: papildomas kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC; nepriklausomas atkabiklis F/SH5230R, 230 V, dešininis.
Pagrindinė mintis:
Kirtiklis – tai aiškus ir patikimas atjungimo taškas: viena rankena vienu metu atjungia visas tris fazes iki 500 A, todėl prieš remontą ar aptarnavimą skydas, linija ar įrenginys atskiriami nuo maitinimo. Kadangi FMD5 naudoja tuos pačius priedus kaip FMC5 automatiniai jungikliai, skyde kirtiklis ir automatas komplektuojami vienoda logika.Vardinė srovė
500 APolių skaičius
3PĮtampa
Un ~690 V, Ui 800 V, Uimp 8000 VKorpusas / apsauga
FMD5, IP20, 6,70 kgVeikimo principas
Kirtiklis FMD50500 montuojamas skyde ant montažinės plokštės; maitinimo kabeliai ar šynos prijungiami prie trijų įėjimo gnybtų, apkrovos – prie trijų išėjimo gnybtų. Prieš kirtiklį grandinėje turi būti apsauginis aparatas – automatinis jungiklis (pvz., tos pačios srovės FMC53U0500) arba saugikliai, parinkti pagal kabelio ir apkrovos parametrus.
Pasukus ar perjungus rankeną, kontaktai vienu metu sujungia arba atskiria visas tris fazes iki 500 A vardinės srovės. Padėties būseną galima perduoti valdikliui ar dispečerinei per papildomą kontaktą F/AX5R, o su nepriklausomu atkabikliu F/SH5230R – nuotoliniu 230 V signalu išjungti. Kirtiklis skirtas ~690 V (50/60 Hz) tinklams, izoliacijos įtampa Ui 800 V, impulsinė atsparumo įtampa Uimp 8000 V; FMD5 korpuso atsparumas – 1 000 elektrinių ir 4 000 mechaninių įjungimo / išjungimo ciklų.
Rezultatas – aiškus trifazės grandinės atjungimo taškas iki 500 A, leidžiantis saugiai atlikti remontą ar aptarnavimą, o skyde komplektuoti bendrus FMC5/FMD5 priedus.
Kuo naudingas FMD50500?
500 A trijų polių kirtiklis FMD5 korpuse su bendrais FMC5/3U (FMD) priedais – vienoda skydo komplektacija automatams ir kirtikliams, galimybė signalizuoti padėtį ir atjungti grandinę nuotoliniu būdu.Techninės specifikacijos
Prekės tipas Pramoninis kirtiklis (apkrovos jungiklis-skyriklis) Gamintojas / kodas Promfactor Baltic / FMD50500 Serija / korpusas FMD5 (FMD50400 … FMD50630) Polių skaičius 3P Vardinė srovė 500 A Brūkšninis kodas (EAN) 4772151002528 Standartas (pagal el. parduotuvės kortelę) IEC/EN 60947-2 Darbinis dažnis 50/60 Hz Izoliacijos įtampa (Ui) 800 V Vardinė įtampa (Un) ~690 V Impulsinė įtampa (Uimp) 8000 V Elektrinis atsparumas 1 000 įjungimo / išjungimo ciklų Mechaninis atsparumas 4 000 įjungimo / išjungimo ciklų Apsaugos laipsnis IP20 Darbinės aplinkos temperatūra -25…+55 °C Sandėliavimo temperatūra -25…+70 °C Svoris 6,70 kg Valdymas rankinis, rankena ant korpuso Apsauga nuo perkrovos / trumpojo jungimo nėra (būtinas apsaugos aparatas prieš kirtiklį) Papildomas kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC Nepriklausomas atkabiklis F/SH5230R, 230 V, dešininis Tos pačios srovės automatinis jungiklis FMC53U0500 (FMC5/3U, 50 kA) Pagrindinės funkcijos
- Trijų polių atjungimas – viena rankena vienu metu sujungiamos ar atskiriamos visos trys fazės iki 500 A.
- Rankinis valdymas – būseną ir atjungimą montuotojas atlieka tiesiai skyde, be papildomų valdymo grandinių.
- Tinklams iki ~690 V – Ui 800 V ir Uimp 8000 V – tinka 400 V ir 690 V pramoniniams tinklams.
- Atskyrimas remontui – linija ar skydo sekcija atskiriama nuo maitinimo prieš aptarnavimą ar įrangos keitimą.
- Padėties signalizacija – papildomas kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC perduoda būseną valdikliui ar dispečerinei.
- Nuotolinis išjungimas – nepriklausomas atkabiklis F/SH5230R išjungia kirtiklį 230 V signalu – tinka avariniam atjungimui.
- Bendri priedai su FMC5 – tie patys FMC5/3U (FMD) priedai tinka ir FMC53U0500 automatiniam jungikliui – mažesnis sandėlis.
Kur naudojamas?
- Pagrindiniai skirstymo skydai
- Transformatorinių pastočių 0,4 kV įvadai ir linijos
- Didelių pastatų įvadiniai skydai
- Pramonės įmonių galios skydai
- Logistikos ir sandėlių centrai
- Rezervinio maitinimo (generatoriaus) grandinės
- Kompensavimo įrenginių grandinės
Naudojimas pagal poreikį
Pagrindinių skirstymo skydų gamintojui.
500 A kirtiklis tinka pagrindiniam skirstymo skydui tarp 400 A ir 630 A grandžių.Pramonės įmonių energetikui.
500 A linija atjungiama trimis poliais viena rankena, o padėtis perduodama per F/AX5R arba F/AX5L kontaktą.Transformatorinių 0,4 kV pusės montuotojui.
FMD50500 tinka išeinančioms 500 A linijoms kartu su FMC53U0500 apsauga.Praktinis panaudojimas
Jeigu skyde reikia atskiro trifazio atjungimo taško linijai, kurios darbo srovė neviršija 500 A, tada FMD50500 įrengiamas už apsauginio automato (pvz., FMC53U0500) ir prieš remontą visos trys fazės atjungiamos viena rankena, o jo padėtis per F/AX5R perduodama į valdiklį.Pritaikymo gidas: kaip naudojamas praktikoje
FMD50500 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama ir kokie priedai naudojami:
Objektas Kas prijungiama Rezultatas Montuotojo pastaba Įvadinis skydas Įvado kabelis per apsauginį automatą → FMD50500 → skirstymo šynos Visas skydas atjungiamas viena rankena Kirtiklis neapsaugo – apsaugos aparatą parinkite pagal kabelį Linija ar įrenginių grupė Grupės maitinimas iki 500 A per FMD50500 Grupė atskiriama remontui nepaliečiant kitų grandinių Pažymėkite atjungimo padėtį ir uždėkite įspėjamąjį ženklą Dispečerizuojamas objektas F/AX5R kontaktai → PLC / BMS įėjimas Kirtiklio padėtis matoma nuotoliniu būdu Kontakto pusę (kairė / dešinė) suderinkite su skydo išdėstymu Avarinis atjungimas Avarinis mygtukas → F/SH5230R (230 V) Kirtiklis išjungiamas nuotoliniu signalu Atkabiklio maitinimą imkite iš patikimo 230 V šaltinio Kaip parinkti FMD kirtiklio srovę ir korpusą
Vardinė srovė / korpusas Rekomenduojamas modelis 100 A, FMD3 korpusas FMD30100 (mažesni įvadai, pastatų skydai) 125 A, FMD3 korpusas FMD30125 (skirstomieji skydai, nedideli įvadai) 160 A, FMD3 korpusas FMD30160 (pastatų ir cechų įvadai) 200 A, FMD3 korpusas FMD30200 (galios skydai, siurblinės) 225 A, FMD3 korpusas FMD30225 (tarpinis dydis tarp 200 ir 250 A) 250 A, FMD3 korpusas FMD30250 (didžiausia FMD3 korpuso srovė) 250 A, FMD4 korpusas FMD40250 (250 A FMD4 korpuse su FMC4 priedais) 315 A, FMD4 korpusas FMD40315 (pastočių 0,4 kV linijos, cechų įvadai) 400 A, FMD4 korpusas FMD40400 (didžiausia FMD4 korpuso srovė) 400 A, FMD5 korpusas FMD50400 (400 A FMD5 korpuse su FMC5 priedais) 500 A, FMD5 korpusas FMD50500 (pagrindiniai skirstymo skydai) ← šis modelis 630 A, FMD5 korpusas FMD50630 (didžiausia FMD5 korpuso srovė) 800 A, FMD6 korpusas FMD60800 (pagrindiniai įvadai, transformatorinės) Taisyklė: kirtiklio vardinė srovė turi būti ne mažesnė už prieš jį esančio apsaugos aparato nominalą ir grandinės darbo srovę. Kai ta pati srovė yra dviejuose korpusuose (250 A – FMD3 arba FMD4; 400 A – FMD4 arba FMD5), mažesnis korpusas taupo vietą, o didesnis leidžia vėliau didinti srovę tame pačiame korpuse ir naudoti didesnio korpuso priedus. Kirtiklis neapsaugo – apsaugą visada užtikrina automatinis jungiklis arba saugikliai.Kada rinktis kitą sprendimą: kitos to paties FMD5 korpuso srovės – FMD50400, FMD50630; apsaugai su ta pačia srove – automatinis jungiklis FMC53U0500; modulinėms grandinėms iki 125 A – FSD3 serijos moduliniai kirtikliai (pvz., FSD34125); priedai – papildomas kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC; nepriklausomas atkabiklis F/SH5230R, 230 V, dešininis.Pliusai
- Trijų polių atjungimas iki 500 A viena rankena
- Bendri FMC5/3U (FMD) priedai su FMC5 automatiniais jungikliais
- Padėties kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC
- Nuotolinis išjungimas atkabikliu F/SH5230R
- Aiškus atjungimo taškas remontui ir aptarnavimui
- Un ~690 V, Ui 800 V, Uimp 8000 V; 1 000 elektrinių / 4 000 mechaninių ciklų
Minusai / ribojimai
- Neapsaugo nuo perkrovos ir trumpojo jungimo – prieš kirtiklį būtinas automatinis jungiklis arba saugikliai
- Papildomi kontaktai, atkabikliai ir valdymo blokai užsakomi atskirai
- IP20 – montuojamas tik uždarame skyde ar spintoje; darbinė temperatūra -25…+55 °C
- FMD5 korpusui kainoraštyje nėra distancinio valdymo bloko – nuotoliniam valdymui rinkitės FMD4 (MROM34) arba FMD3 (MROM33)
- FMD5 korpusui kainoraštyje nėra atskiro signalinio kontakto – būsenai naudokite F/AX5R
Saugos ir montavimo pastabos
- Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus ir patikrinus, ar nėra įtampos.
- Kirtiklis nėra apsaugos aparatas – grandinė turi būti apsaugota automatiniu jungikliu arba saugikliais, parinktais pagal kabelį ir apkrovą.
- Gnybtų varžtus priveržkite gamintojo nurodytu momentu ir naudokite srovę atitinkančio skerspjūvio kabelius ar šynas.
- Prieš darbus atjungtą kirtiklį užrakinkite arba pažymėkite įspėjamuoju ženklu ir patikrinkite, ar nėra įtampos išėjimo pusėje.
- Priedus (kontaktus, atkabiklius, valdymo blokus) montuokite tik atjungus kirtiklį ir jo grandines nuo įtampos.
Greitas pasirinkimo gidas
3P500 A~690 VIP20FMD5Rankinis valdymasFMC5 priedaiTinka, kai reikia:- atjungti trifazę grandinę ar skydą, kurio darbo srovė iki 500 A;
- sukurti aiškų atjungimo tašką remontui ir aptarnavimui;
- komplektuoti skydą su FMC5 automatiniais jungikliais ir bendrais priedais.
Patikrinkite prieš naudojimą:- ar grandinės darbo srovė ir prieš kirtiklį esančio apsaugos aparato nominalas neviršija 500 A;
- ar grandinė apsaugota automatiniu jungikliu arba saugikliais;
- kokių priedų reikia: padėties kontakto, atkabiklio.
Svarbus priminimas: FMD50500 yra kirtiklis, o ne automatinis jungiklis – jis neapsaugo nuo perkrovos ir trumpojo jungimo, o priedai užsakomi atskirai.DUK
Ar FMD50500 apsaugo nuo trumpojo jungimo?
Ne, FMD50500 neturi apsauginių atkabiklių, todėl prieš jį būtina įrengti automatinį jungiklį arba saugiklius.Kokia FMD50500 vardinė srovė?
FMD50500 vardinė srovė yra 500 A, vardinė įtampa ~690 V, o kirtiklis atjungia tris polius.Kokie papildomi kontaktai tinka?
Tinka F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC.Ar kirtiklį galima išjungti nuotoliniu būdu?
Taip, su nepriklausomu atkabikliu F/SH5230R, 230 V, dešininis.Kuo FMD skiriasi nuo FMC?
FMC5 yra automatinis jungiklis su apsauga nuo viršsrovių, o FMD5 – tos pačios korpuso serijos kirtiklis be apsaugos, naudojantis bendrus priedus.Kiek perjungimų atlaiko kirtiklis?
FMD5 korpuso kirtiklis atlaiko 1 000 elektrinių ir 4 000 mechaninių įjungimo / išjungimo ciklų.Pramoninis kirtiklis | 3P | 500A | korpusas FMD5 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD50500
Promfactor Baltic FMD50500 – pramoninis trijų polių kirtiklis 500 A FMD5 korpuse su rankiniu valdymu, suderinamas su FMC5/3U (FMD) priedais: papildomais kontaktais, nepriklausomu atkabikliu – įvadinių ir skirstomųjų skydų, linijų ir įrangos grupių atjungimui.
