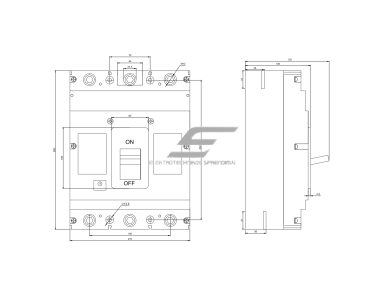

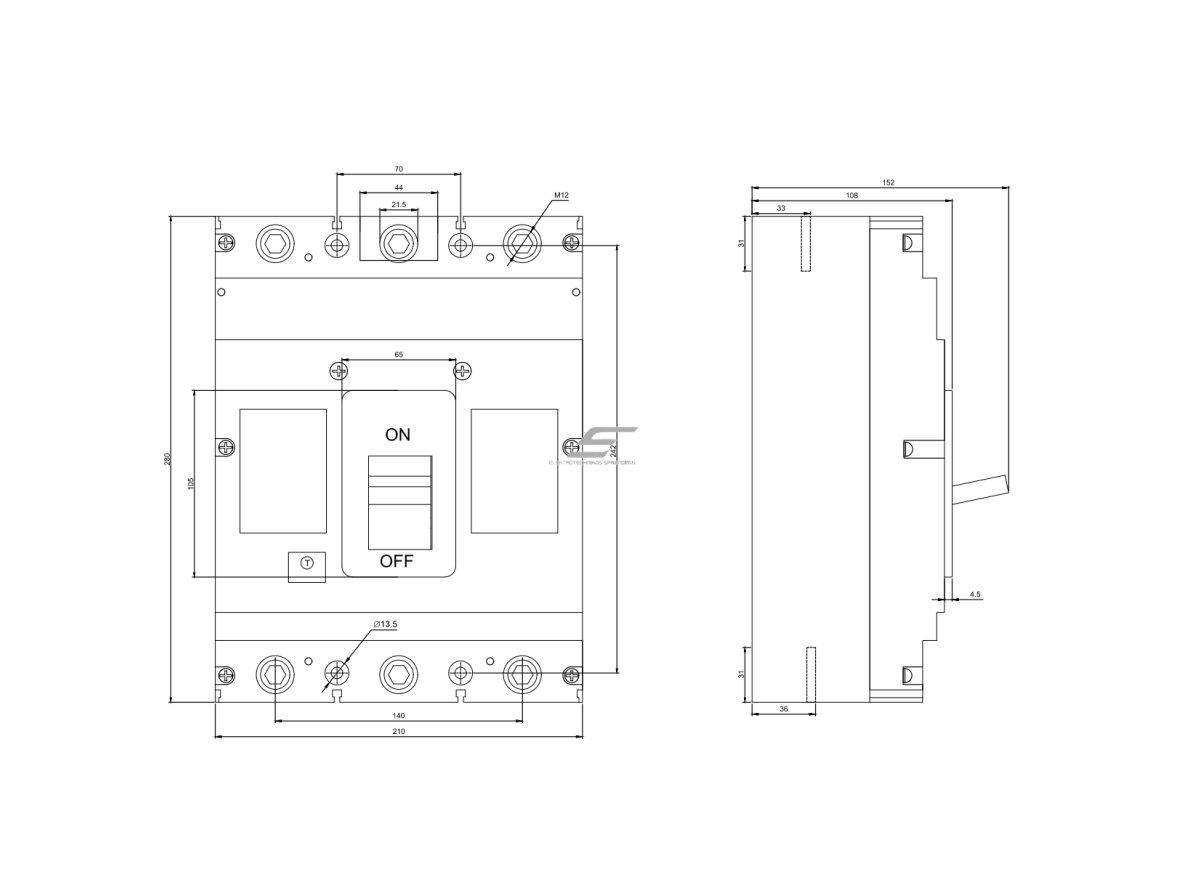

  • Pramoninis kirtiklis | 3P | 800A | korpusas FMD6 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD60800

    Kodas: FMD60800
    Barkodas: 4772151002542

    FMD60800 – Promfactor Baltic pramoninis kirtiklis 3P 800 A, ~690 V, IP20, FMD6 korpuse su FMC6 priedais, skirtas saugiai atjungti skydus ir linijas.

  • Pramoninis kirtiklis | 3P | 800A | korpusas FMD6 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD60800

    FMD60800 – Promfactor Baltic pramoninis trijų polių kirtiklis FMD6 korpuse, kurio vardinė srovė 800 A. Jis skirtas rankiniu būdu įjungti, išjungti ir atskirti trifazę grandinę skirstomuosiuose ir įvadiniuose skyduose. Kirtiklis neturi šiluminio ir elektromagnetinio atkabiklio – jis nesaugo nuo perkrovos ir trumpojo jungimo, todėl grandinė turi būti apsaugota prieš jį įrengtu automatiniu jungikliu arba saugikliais. Izoliacijos įtampa Ui 800 V, vardinė įtampa Un ~690 V, impulsinė įtampa Uimp 8000 V, 50/60 Hz; apsaugos laipsnis IP20, svoris 8,20 kg. Su kirtikliu suderinami Promfactor FMC6/3U (FMD) priedai: papildomas kontaktas F/AX6L (kairinis), 2NO+2NC; nepriklausomas atkabiklis F/SH6230R, 230 V, dešininis.

    Pagrindinė mintis:
    Kirtiklis – tai aiškus ir patikimas atjungimo taškas: viena rankena vienu metu atjungia visas tris fazes iki 800 A, todėl prieš remontą ar aptarnavimą skydas, linija ar įrenginys atskiriami nuo maitinimo. Kadangi FMD6 naudoja tuos pačius priedus kaip FMC6 automatiniai jungikliai, skyde kirtiklis ir automatas komplektuojami vienoda logika.
    Vardinė srovė
    800 A
    Polių skaičius
    3P
    Įtampa
    Un ~690 V, Ui 800 V, Uimp 8000 V
    Korpusas / apsauga
    FMD6, IP20, 8,20 kg

    Veikimo principas

    Kirtiklis FMD60800 montuojamas skyde ant montažinės plokštės; maitinimo kabeliai ar šynos prijungiami prie trijų įėjimo gnybtų, apkrovos – prie trijų išėjimo gnybtų. Prieš kirtiklį grandinėje turi būti apsauginis aparatas – automatinis jungiklis (pvz., tos pačios srovės FMC63U0800) arba saugikliai, parinkti pagal kabelio ir apkrovos parametrus.

    Pasukus ar perjungus rankeną, kontaktai vienu metu sujungia arba atskiria visas tris fazes iki 800 A vardinės srovės. Padėties būseną galima perduoti valdikliui ar dispečerinei per papildomą kontaktą F/AX6L, o su nepriklausomu atkabikliu F/SH6230R – nuotoliniu 230 V signalu išjungti. Kirtiklis skirtas ~690 V (50/60 Hz) tinklams, izoliacijos įtampa Ui 800 V, impulsinė atsparumo įtampa Uimp 8000 V; FMD6 korpuso atsparumas – 1 000 elektrinių ir 4 000 mechaninių įjungimo / išjungimo ciklų.

    Rezultatas – aiškus trifazės grandinės atjungimo taškas iki 800 A, leidžiantis saugiai atlikti remontą ar aptarnavimą, o skyde komplektuoti bendrus FMC6/FMD6 priedus.

    Kuo naudingas FMD60800?
    800 A trijų polių kirtiklis FMD6 korpuse su bendrais FMC6/3U (FMD) priedais – vienoda skydo komplektacija automatams ir kirtikliams, galimybė signalizuoti padėtį ir atjungti grandinę nuotoliniu būdu.

    Techninės specifikacijos

    Prekės tipas Pramoninis kirtiklis (apkrovos jungiklis-skyriklis)
    Gamintojas / kodas Promfactor Baltic / FMD60800
    Serija / korpusas FMD6 (FMD60800)
    Polių skaičius 3P
    Vardinė srovė 800 A
    Brūkšninis kodas (EAN) 4772151002542
    Standartas (pagal el. parduotuvės kortelę) IEC/EN 60947-2
    Darbinis dažnis 50/60 Hz
    Izoliacijos įtampa (Ui) 800 V
    Vardinė įtampa (Un) ~690 V
    Impulsinė įtampa (Uimp) 8000 V
    Elektrinis atsparumas 1 000 įjungimo / išjungimo ciklų
    Mechaninis atsparumas 4 000 įjungimo / išjungimo ciklų
    Apsaugos laipsnis IP20
    Darbinės aplinkos temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Svoris 8,20 kg
    Valdymas rankinis, rankena ant korpuso
    Apsauga nuo perkrovos / trumpojo jungimo nėra (būtinas apsaugos aparatas prieš kirtiklį)
    Papildomas kontaktas F/AX6L (kairinis), 2NO+2NC
    Nepriklausomas atkabiklis F/SH6230R, 230 V, dešininis
    Tos pačios srovės automatinis jungiklis FMC63U0800 (FMC6/3U, 60 kA)

    Pagrindinės funkcijos

    • Trijų polių atjungimas – viena rankena vienu metu sujungiamos ar atskiriamos visos trys fazės iki 800 A.
    • Rankinis valdymas – būseną ir atjungimą montuotojas atlieka tiesiai skyde, be papildomų valdymo grandinių.
    • Tinklams iki ~690 V – Ui 800 V ir Uimp 8000 V – tinka 400 V ir 690 V pramoniniams tinklams.
    • Atskyrimas remontui – linija ar skydo sekcija atskiriama nuo maitinimo prieš aptarnavimą ar įrangos keitimą.
    • Padėties signalizacija – papildomas kontaktas F/AX6L (kairinis), 2NO+2NC perduoda būseną valdikliui ar dispečerinei.
    • Nuotolinis išjungimas – nepriklausomas atkabiklis F/SH6230R išjungia kirtiklį 230 V signalu – tinka avariniam atjungimui.
    • Bendri priedai su FMC6 – tie patys FMC6/3U (FMD) priedai tinka ir FMC63U0800 automatiniam jungikliui – mažesnis sandėlis.

    Kur naudojamas?

    • Transformatorinių pastočių 0,4 kV pagrindiniai įvadai
    • Pagrindiniai skirstymo skydai
    • Pramonės įmonių įvadai
    • Duomenų centrų ir ligoninių elektros ūkis
    • Didelių prekybos ir logistikos centrų įvadai
    • Rezervinio maitinimo (generatoriaus) grandinės
    • Skydų sekcijų atskyrimas

    Naudojimas pagal poreikį

    Transformatorinių ir pagrindinių įvadų montuotojui.
    800 A kirtiklis – didžiausia FMD serijos srovė, skirta pagrindiniam 0,4 kV įvadui.
    Pramonės įmonių vyriausiajam energetikui.
    800 A įvado padėtis perduodama į dispečerinę per F/AX6L kontaktą su 2NO+2NC.
    Duomenų centrų ir ligoninių elektros ūkio projektuotojui.
    800 A grandinę su F/SH6230R atkabikliu galima atjungti nuotoliniu 230 V signalu.

    Praktinis panaudojimas

    Jeigu skyde reikia atskiro trifazio atjungimo taško linijai, kurios darbo srovė neviršija 800 A, tada FMD60800 įrengiamas už apsauginio automato (pvz., FMC63U0800) ir prieš remontą visos trys fazės atjungiamos viena rankena, o jo padėtis per F/AX6L perduodama į valdiklį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FMD60800 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama ir kokie priedai naudojami:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Įvadinis skydas Įvado kabelis per apsauginį automatą → FMD60800 → skirstymo šynos Visas skydas atjungiamas viena rankena Kirtiklis neapsaugo – apsaugos aparatą parinkite pagal kabelį
    Linija ar įrenginių grupė Grupės maitinimas iki 800 A per FMD60800 Grupė atskiriama remontui nepaliečiant kitų grandinių Pažymėkite atjungimo padėtį ir uždėkite įspėjamąjį ženklą
    Dispečerizuojamas objektas F/AX6L kontaktai → PLC / BMS įėjimas Kirtiklio padėtis matoma nuotoliniu būdu Kontakto pusę (kairė / dešinė) suderinkite su skydo išdėstymu
    Avarinis atjungimas Avarinis mygtukas → F/SH6230R (230 V) Kirtiklis išjungiamas nuotoliniu signalu Atkabiklio maitinimą imkite iš patikimo 230 V šaltinio

    Kaip parinkti FMD kirtiklio srovę ir korpusą

    Vardinė srovė / korpusas Rekomenduojamas modelis
    100 A, FMD3 korpusas FMD30100 (mažesni įvadai, pastatų skydai)
    125 A, FMD3 korpusas FMD30125 (skirstomieji skydai, nedideli įvadai)
    160 A, FMD3 korpusas FMD30160 (pastatų ir cechų įvadai)
    200 A, FMD3 korpusas FMD30200 (galios skydai, siurblinės)
    225 A, FMD3 korpusas FMD30225 (tarpinis dydis tarp 200 ir 250 A)
    250 A, FMD3 korpusas FMD30250 (didžiausia FMD3 korpuso srovė)
    250 A, FMD4 korpusas FMD40250 (250 A FMD4 korpuse su FMC4 priedais)
    315 A, FMD4 korpusas FMD40315 (pastočių 0,4 kV linijos, cechų įvadai)
    400 A, FMD4 korpusas FMD40400 (didžiausia FMD4 korpuso srovė)
    400 A, FMD5 korpusas FMD50400 (400 A FMD5 korpuse su FMC5 priedais)
    500 A, FMD5 korpusas FMD50500 (pagrindiniai skirstymo skydai)
    630 A, FMD5 korpusas FMD50630 (didžiausia FMD5 korpuso srovė)
    800 A, FMD6 korpusas FMD60800 (pagrindiniai įvadai, transformatorinės) ← šis modelis
    Taisyklė: kirtiklio vardinė srovė turi būti ne mažesnė už prieš jį esančio apsaugos aparato nominalą ir grandinės darbo srovę. Kai ta pati srovė yra dviejuose korpusuose (250 A – FMD3 arba FMD4; 400 A – FMD4 arba FMD5), mažesnis korpusas taupo vietą, o didesnis leidžia vėliau didinti srovę tame pačiame korpuse ir naudoti didesnio korpuso priedus. Kirtiklis neapsaugo – apsaugą visada užtikrina automatinis jungiklis arba saugikliai.
    Kada rinktis kitą sprendimą: FMD6 korpuse yra tik 800 A; mažesnei srovei – FMD50630 (630 A, FMD5); apsaugai su ta pačia srove – automatinis jungiklis FMC63U0800; modulinėms grandinėms iki 125 A – FSD3 serijos moduliniai kirtikliai (pvz., FSD34125); priedai – papildomas kontaktas F/AX6L (kairinis), 2NO+2NC; nepriklausomas atkabiklis F/SH6230R, 230 V, dešininis.

    Pliusai

    • Trijų polių atjungimas iki 800 A viena rankena
    • Bendri FMC6/3U (FMD) priedai su FMC6 automatiniais jungikliais
    • Padėties kontaktas F/AX6L (kairinis), 2NO+2NC
    • Nuotolinis išjungimas atkabikliu F/SH6230R
    • Aiškus atjungimo taškas remontui ir aptarnavimui
    • Un ~690 V, Ui 800 V, Uimp 8000 V; 1 000 elektrinių / 4 000 mechaninių ciklų
    • Didžiausia FMD serijos srovė – 800 A

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – prieš kirtiklį būtinas automatinis jungiklis arba saugikliai
    • Papildomi kontaktai, atkabikliai ir valdymo blokai užsakomi atskirai
    • IP20 – montuojamas tik uždarame skyde ar spintoje; darbinė temperatūra -25…+55 °C
    • FMD6 korpusui kainoraštyje nėra distancinio valdymo bloko – nuotoliniam valdymui rinkitės FMD4 (MROM34) arba FMD3 (MROM33)
    • FMD6 korpusui kainoraštyje nėra atskiro signalinio kontakto – būsenai naudokite F/AX6L

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus ir patikrinus, ar nėra įtampos.
    • Kirtiklis nėra apsaugos aparatas – grandinė turi būti apsaugota automatiniu jungikliu arba saugikliais, parinktais pagal kabelį ir apkrovą.
    • Gnybtų varžtus priveržkite gamintojo nurodytu momentu ir naudokite srovę atitinkančio skerspjūvio kabelius ar šynas.
    • Prieš darbus atjungtą kirtiklį užrakinkite arba pažymėkite įspėjamuoju ženklu ir patikrinkite, ar nėra įtampos išėjimo pusėje.
    • Priedus (kontaktus, atkabiklius, valdymo blokus) montuokite tik atjungus kirtiklį ir jo grandines nuo įtampos.

    Greitas pasirinkimo gidas

    3P
    800 A
    ~690 V
    IP20
    FMD6
    Rankinis valdymas
    FMC6 priedai
    Tinka, kai reikia:
    • atjungti trifazę grandinę ar skydą, kurio darbo srovė iki 800 A;
    • sukurti aiškų atjungimo tašką remontui ir aptarnavimui;
    • komplektuoti skydą su FMC6 automatiniais jungikliais ir bendrais priedais.
    Patikrinkite prieš naudojimą:
    • ar grandinės darbo srovė ir prieš kirtiklį esančio apsaugos aparato nominalas neviršija 800 A;
    • ar grandinė apsaugota automatiniu jungikliu arba saugikliais;
    • kokių priedų reikia: padėties kontakto, atkabiklio.
    Svarbus priminimas: FMD60800 yra kirtiklis, o ne automatinis jungiklis – jis neapsaugo nuo perkrovos ir trumpojo jungimo, o priedai užsakomi atskirai.

    DUK

    Ar FMD60800 apsaugo nuo trumpojo jungimo?
    Ne, FMD60800 neturi apsauginių atkabiklių, todėl prieš jį būtina įrengti automatinį jungiklį arba saugiklius.
    Kokia FMD60800 vardinė srovė?
    FMD60800 vardinė srovė yra 800 A, vardinė įtampa ~690 V, o kirtiklis atjungia tris polius.
    Kokie papildomi kontaktai tinka?
    Tinka F/AX6L (kairinis), 2NO+2NC.
    Ar kirtiklį galima išjungti nuotoliniu būdu?
    Taip, su nepriklausomu atkabikliu F/SH6230R, 230 V, dešininis.
    Kuo FMD skiriasi nuo FMC?
    FMC6 yra automatinis jungiklis su apsauga nuo viršsrovių, o FMD6 – tos pačios korpuso serijos kirtiklis be apsaugos, naudojantis bendrus priedus.
    Kiek perjungimų atlaiko kirtiklis?
    FMD6 korpuso kirtiklis atlaiko 1 000 elektrinių ir 4 000 mechaninių įjungimo / išjungimo ciklų.

    Pramoninis kirtiklis | 3P | 800A | korpusas FMD6 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD60800

    Promfactor Baltic FMD60800 – pramoninis trijų polių kirtiklis 800 A FMD6 korpuse su rankiniu valdymu, suderinamas su FMC6/3U (FMD) priedais: papildomais kontaktais, nepriklausomu atkabikliu – įvadinių ir skirstomųjų skydų, linijų ir įrangos grupių atjungimui.

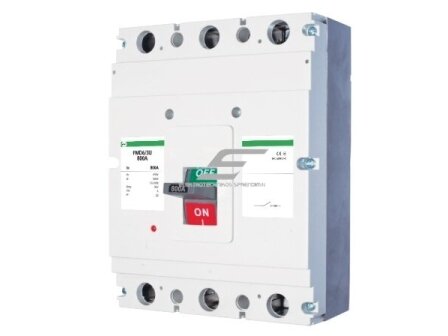

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
