  • Membraninė kabelių įvado plokštelė | 138×48 mm išpjovai | 2× Ø12–21 + 2× Ø8–15 + 6× Ø5–8 mm | pilka | IP55 | HT Hi Tech Polymers | HTB-10

    Kodas: Sandariklis HTB-10

    HTB-10 – kompaktiška membraninė kabelių įvado plokštelė mažesnei 138 × 48 mm (B tipo) išpjovai. Turi 10 angų: 2 × Ø12–21 mm, 2 × Ø8–15 mm ir 6 × Ø5–8 mm. IP55, −40…+130 °C, tvirtinimas per Ø7,5 mm skyles.

  • Membraninė kabelių įvado plokštelė | 138×48 mm išpjovai | 2× Ø12–21 + 2× Ø8–15 + 6× Ø5–8 mm | pilka | IP55 | HT Hi Tech Polymers | HTB-10

    HTB-10 – kompaktiška membraninė kabelių įvado plokštelė mažesnei 138 × 48 mm (B tipo) išpjovai, kai 216 × 84 mm plokštelė į korpusą netelpa arba jos nereikia. Joje 10 angų: dvi Ø12–21 mm maitinimo kabeliams, dvi Ø8–15 mm ir šešios Ø5–8 mm valdymo bei signalinėms linijoms.

    Pagrindinė mintis:
    Nedidelėse valdymo ir paskirstymo dėžutėse kabelių paprastai būna iki dešimties, o vietos dugne ar šone – nedaug. HTB-10 sutalpina tiek kabelių į vieną nedidelę išpjovą, todėl nereikia gręžti kelių skylių po atskirus sandariklius mažo korpuso sienelėje.
    Angos
    10
    Kabelio Ø
    5–21 mm
    Apsauga
    IP55
    Išpjova
    138 × 48 mm

    Veikimo principas

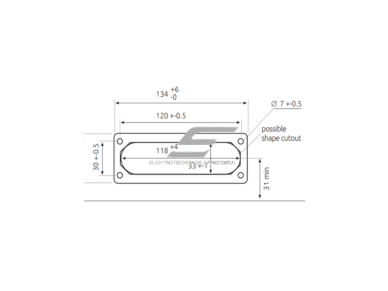

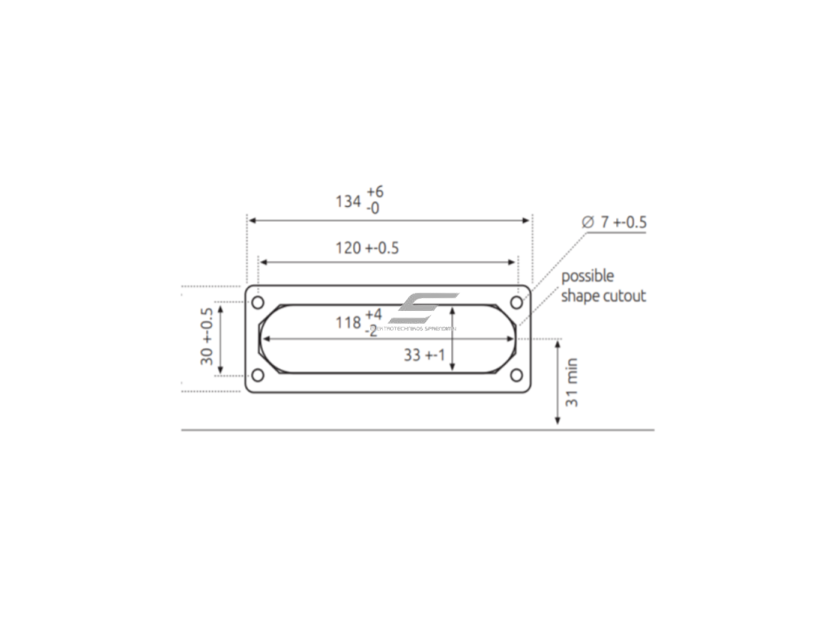

    Montavimas: korpuse padaroma 138 × 48 mm išpjova ir Ø7,5 mm tvirtinimo skylės (atstumai 120 / 30 mm), plokštelė prisukama varžtais.

    Veikimas: reikiama membrana prakerpama šiek tiek mažesne anga nei kabelio išorinis Ø, kabelis prakišamas, TPE jį sandariai apglėbia.

    Rezultatas: iki 10 kabelių per vieną nedidelę išpjovą, IP55 sandarumas, nepanaudotos angos lieka uždarytos.

    Kuo naudinga HTB-10?
    HTB-10 perkelia daugiaangės plokštelės patogumą į mažus korpusus: viena išpjova 138 × 48 mm vietoj kelių skylių ir sandariklių. Dvi didesnės angos Ø12–21 mm tinka maitinimo kabeliui, o šešios mažos – jutikliams, mygtukams ar ryšio linijoms.

    Techninės specifikacijos

    Prekės tipas Membraninė kabelių įvado plokštelė (kompaktiška)
    Kodas HTB-10
    Gamintojas HT Hi Tech Polymers Oy (Suomija)
    Angos ir kabelių Ø 2 × Ø12–21 mm; 2 × Ø8–15 mm; 6 × Ø5–8 mm
    Maks. kabelių skaičius 10
    Išpjova korpuse 138 × 48 mm (B tipo, FL13)
    Tvirtinimo skylės Ø7,5 mm, atstumai 120 / 30 mm
    Apsaugos laipsnis IP55 (EN 60529)
    Darbo temperatūra −40…+130 °C
    Medžiaga TPE-SEBS, 50 ShA, be halogenų
    Savybės atspari alyvos purslams; naudojama viduje ir lauke
    Spalva pilka (RAL7035)

    Pagrindinės funkcijos

    • 2 angos Ø12–21 mm – maitinimo ar stambesniems kabeliams
    • 2 angos Ø8–15 mm – vidutinio storio linijoms
    • 6 angos Ø5–8 mm – plonoms valdymo, jutiklių ir ryšio linijoms
    • Kompaktiška B išpjova 138 × 48 mm – tinka mažesniems korpusams
    • IP55 – apsauga nuo dulkių ir vandens čiurkšlių (EN 60529)
    • TPE-SEBS be halogenų – −40…+130 °C, viduje ir lauke

    Kur naudojamas?

    • Nedidelės automatikos ir valdymo dėžutės
    • Vartų, užkardų ir durų automatikos valdikliai
    • Vėdinimo, šildymo ir rekuperacijos valdymo dėžutės
    • Paskirstymo dėžutės prie staklių ir įrenginių
    • Laistymo ir lauko įrenginių valdymo dėžutės
    • Silpnų srovių ir ryšio skirstymo dėžutės
    • Saulės elektrinių ir jutiklių jungimo dėžutės

    Naudojimas pagal poreikį

    Mažų automatikos korpusų surinkėjui.
    Viena nedidelė išpjova vietoj kelių skylių – greitesnis korpuso paruošimas ir tvarkingas įvadas.
    Elektrikui ar automatikos montuotojui.
    Kabeliai įvedami be sandariklių veržlių: prakirpti membraną, prakišti kabelį, pritvirtinti viduje.
    Įrenginių aptarnavimo specialistui.
    Pridėjus jutiklį ar mygtuką, laisva anga jau yra – dėžutės gręžti nereikia.

    Praktinis panaudojimas

    Jeigu vartų automatikos valdymo dėžutėje reikia įvesti maitinimo kabelį, variklio kabelį, fotoelementų, signalinės lempos ir mygtukų linijas, tada HTB-10 juos visus priima per vieną 138 × 48 mm išpjovą.

    Pliusai

    • Iki 10 kabelių per vieną nedidelę išpjovą
    • Trys angų dydžiai – nuo Ø5 iki Ø21 mm
    • Tinka korpusams, kuriuose netelpa 216 × 84 mm plokštelė
    • Neprakirptos angos lieka uždarytos
    • −40…+130 °C, be halogenų, viduje ir lauke

    Minusai / ribojimai

    • IP55, ne IP65 – kur reikia dulkėms nepralaidaus įvado, rinkitės IP65 plokštelę (pvz. HTC-25 216 × 84 mm išpjovai)
    • Didžiausia anga Ø21 mm – storesniems kabeliams reikia 216 × 84 mm plokštelės, pvz. HTC-35
    • Membrana nefiksuoja kabelio nuo ištraukimo – tvirtinkite kabelius dėžutės viduje
    • Tai ne priešgaisrinė pertvara

    Saugos ir montavimo pastabos

    • Išpjovą darykite atjungę įtampą arba prieš montuodami įrangą į dėžutę.
    • Po pjovimo pašalinkite atplaišas ir drožles – mažame korpuse jos lengvai patenka ant gnybtų.
    • Membraną prakirpkite šiek tiek mažesnę nei kabelio išorinis Ø; vienoje angoje – vienas kabelis.
    • Kabelius pritvirtinkite dėžutės viduje, kad tempimas neveiktų membranos.
    • Plokštelę prisukite tolygiai prie lygaus paviršiaus per Ø7,5 mm skyles.

    Greitas pasirinkimo gidas

    2 × Ø12–21 mm
    2 × Ø8–15 mm
    6 × Ø5–8 mm
    Išpjova 138 × 48 mm
    Tinka, kai reikia:
    • įvesti iki 10 kabelių į nedidelę dėžutę
    • kompaktiškos 138 × 48 mm išpjovos
    • palikti rezervinių angų jutikliams ar mygtukams
    Patikrinkite prieš naudojimą:
    • kabelių išorinį Ø – ar telpa į 5–8, 8–15 ar 12–21 mm
    • ar IP55 pakanka jūsų aplinkai
    • ar korpuse telpa 138 × 48 mm išpjova ir Ø7,5 mm skylės (120 / 30 mm)
    Svarbus priminimas: HTB-10 sandarina kabelių įvadą IP55 lygiu, bet nefiksuoja kabelių nuo ištraukimo ir nėra priešgaisrinė pertvara – kabelius tvirtinkite viduje.

    DUK

    Kokiai išpjovai skirta HTB-10?
    138 × 48 mm B tipo išpjovai su Ø7,5 mm tvirtinimo skylėmis, atstumai 120 / 30 mm.
    Kiek kabelių galima įvesti?
    Iki 10: 2 × Ø12–21 mm, 2 × Ø8–15 mm ir 6 × Ø5–8 mm.
    Koks HTB-10 apsaugos laipsnis?
    Gamintojas nurodo IP55.
    Ar HTB-10 tinka 216 × 84 mm išpjovai?
    Ne, tai mažesnė plokštelė; 216 × 84 mm išpjovai rinkitės HTC seriją, pvz. HTC-25.
    Ar galima naudoti lauke?
    Taip, gamintojas nurodo naudojimą viduje ir lauke, −40…+130 °C.
    Ar reikia uždaryti nenaudojamas angas?
    Ne, neprakirptos membranos lieka uždarytos.

    Gamintojo dokumentai

    Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

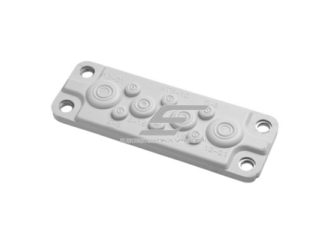

    HTB-10 kompaktiška plokštelė 138 × 48 mm išpjovai

    HTB-10 – IP55 membraninė kabelių įvado plokštelė 138 × 48 mm išpjovai: 2 × Ø12–21, 2 × Ø8–15 ir 6 × Ø5–8 mm angos, iki 10 kabelių mažuose korpusuose.
