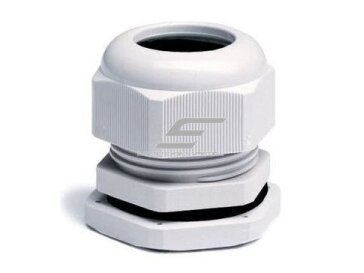

Kabelio sandariklis su veržle ir tarpine | PG7 | kabeliui Ø3,5–6 mm | pilkas | IP67 | PG-07

Kodas: PG-07

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.19 € su PVM
( 0.16 € be PVM )

Į krepšelį

Pilkas poliamidinis kabelio sandariklis su PG7 sriegiu ir užveržiama veržle. Sandarina vieną apvalų kabelį, kurio išorinis Ø 3,5–6 mm – ploni valdymo ir signaliniai kabeliai (jutikliai, termostatai, mygtukai). Apsauga IP67 (EN 60529), darbo temperatūra −40…+85 °C.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG7 | kabeliui Ø3,5–6 mm | pilkas | IP67 | PG-07

PG-07 – pilkas PG7 kabelio sandariklis iš poliamido. Jis įsukamas į sriegtą PG7 angą arba įstatomas į lygią Ø 12,5 mm angą ir iš vidaus priveržiamas kontrveržle. Užveržus veržlę, tarpinė apglėbia kabelio apvalkalą ir uždaro tarpą tarp kabelio ir korpuso.

Pagrindinė mintis:
PG7 – mažiausias šios serijos dydis, skirtas ten, kur į dėžutę ar įrenginį įeina plonas valdymo ar signalinis kabelis. Per didelis sandariklis tokio kabelio nesuspaudžia, todėl Ø3,5–6 mm diapazonas leidžia išlaikyti IP67 ir su plonu apvalkalu. Pilka spalva dera su pilkomis plastikinėmis dėžutėmis ir skydeliais, todėl įvadas neišsiskiria.

Sriegis
PG7

Kabelio Ø
3,5–6 mm

Apsauga
IP67

Temperatūra
−40…+85 °C

Veikimo principas

Montavimas. Atjungus įtampą, korpuse paruošiama PG7 sriegio arba Ø 12,5 mm anga, sandariklis įsukamas ir priveržiamas, tada kabelis prakišamas per atlaisvintą veržlę.

Veikimas. Sukant veržlę, tarpinė suspaudžiama aplink kabelį – ji tolygiai prigula prie Ø3,5–6 mm apvalkalo ir kartu prilaiko kabelį nuo ištraukimo.

Rezultatas. Sandarus IP67 įvadas: dulkės nepatenka, o trumpalaikis panardinimas (EN 60529 bandymas – iki 1 m gylio, 30 min.) sandarumo nepažeidžia.

Kuo naudingas PG-07?
Leidžia sandariai įvesti ploną kabelį į mažą korpusą: PG7 sriegio išorinis Ø – tik 12,5 mm, todėl jis telpa ant siauros jutiklio dėžutės ar mažo valdymo pulto sienelės.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	PG-07
Sriegis	PG7 (DIN 40430)
Sriegio išorinis Ø	12,5 mm
Kabelio išorinis Ø	3,5–6 mm
Kabelių skaičius	1
Konstrukcija	korpusas su sriegiu, užveržiama veržlė, tarpinė
Apsaugos laipsnis	IP67 (EN 60529)
Darbo temperatūra	−40…+85 °C
Medžiaga	poliamidas
Spalva	pilkas

Pagrindinės funkcijos

IP67 sandarinimas – apsauga nuo dulkių ir trumpalaikio panardinimo.
Kabelio prilaikymas – užveržta veržlė mažina tempimą ant gnybtų.
PG7 sriegis – tinka standartinėms PG7 angoms, sriegio išorinis Ø 12,5 mm.
Diapazonas Ø3,5–6 mm – ploni valdymo ir signaliniai kabeliai (jutikliai, termostatai, mygtukai).
Poliamidinis korpusas – nekorozuoja, nelaidus elektrai, veikia −40…+85 °C.
Pilka spalva – neišsiskiria ant pilkų dėžučių ir skydelių.

Kur naudojamas?

Temperatūros, slėgio ir lygio jutiklių korpusai
Maži valdymo pultai su mygtukais ir signalinėmis lemputėmis
Termostatų ir apsaugos daviklių prijungimo dėžutės
Lauko ir drėgnų patalpų instaliacija, kur reikalinga IP67
Įrenginių korpusai, į kuriuos kabelis įvedamas per sienelę
Remonto darbai, kai keičiamas senas sutrūkinėjęs įvadas
Pilkos plastikinės paskirstymo dėžutės ir skydeliai

Naudojimas pagal poreikį

Automatikos montuotojui.
Jutiklių ir mygtukų kabeliai paprastai ploni – PG7 su Ø3,5–6 mm diapazonu juos suspaudžia be papildomų įvorių.

Projektuotojui.
Specifikacijoje pakanka nurodyti PG7, kabelio Ø3,5–6 mm ir IP67 – parametrai aiškūs, o IP68 alternatyva 00810 (PG7, Ø3–6,5 mm) turi tą patį sriegį.

Pastato administratoriui.
Pilkas įvadas ant pilkos dėžutės atrodo tvarkingai, o IP67 mažina drėgmės sukeltų gedimų riziką rūsiuose ir lauke.

Praktinis panaudojimas

Jeigu lauke prie siurblinės montuojate lygio jutiklio dėžutę ir į ją ateina maždaug 5 mm skersmens signalinis kabelis, tada PG7 sandariklis yra tinkamas dydis: įsukate jį į dėžutės angą, prakišate kabelį, priveržiate veržlę, kol kabelis nebejuda – ir dėžutė apsaugota nuo lietaus bei purslų.

Pliusai

Aiškus diapazonas Ø3,5–6 mm vienam PG7 dydžiui
IP67 pagal EN 60529
Darbo temperatūra −40…+85 °C – tinka nešildomoms patalpoms ir lauko įrangai
Poliamidas – nerūdija, nelaidus elektrai
Užveržta veržlė kartu sandarina ir prilaiko kabelį
Pilka spalva – įvadas neišsiskiria ant pilkų korpusų

Minusai / ribojimai

IP67, ne IP68 – nuolatiniam panardinimui rinkitės IP68 00810 (PG7, Ø3–6,5 mm) arba ES-PG7.
Diapazonas ribotas: plonesniam nei 3,5 mm kabeliui rinkitės IP68 00810 (PG7, Ø3–6,5 mm); storesniam nei 6 mm – PG-09 / PG-09B (PG9, Ø4–8 mm).
Vienas sandariklis – vienas apvalus kabelis; plokščiam kabeliui ar keliems laidams netinka.
Nėra priešgaisrinė pertvara – kabelių praėjimų per gaisrines sienas nepakeičia.

Saugos ir montavimo pastabos

Darbus skyde ar dėžutėje atlikite tik atjungę įtampą ir patikrinę, kad jos nėra.
Po gręžimo pašalinkite visas drožles iš korpuso – jos gali sukelti trumpąjį jungimą.
Angą gręžkite pagal sriegio išorinį Ø 12,5 mm – per didelėje angoje sandarumas neužtikrinamas.
Veržlę priveržkite, kol kabelis nebejuda tarpinėje; per stipriai priveržus galima pažeisti plastikinį sriegį.
Kabelį veskite iš apačios arba su lašų kilpa, kad vanduo nebėgtų kabeliu prie sandariklio.

Greitas pasirinkimo gidas

PG7 sriegis (Ø 12,5 mm)

Kabelis Ø3,5–6 mm

IP67, −40…+85 °C

Pilkas, poliamidas

Tinka, kai reikia:

sandariai įvesti ploną signalinį ar valdymo kabelį (Ø3,5–6 mm)
kad įvadas derėtų prie pilkos dėžutės ar skydelio
apsaugoti įvadą nuo lietaus, dulkių ir purslų

Patikrinkite prieš naudojimą:

Kabelio išorinį Ø slankmačiu – jis turi būti 3,5–6 mm.
Angos tipą: sriegta PG7 ar lygi Ø 12,5 mm anga (tada reikės kontrveržlės).
Ar įvadas bus tiesioginėje saulėje – UV atsparumas mūsų duomenyse nenurodytas.

Svarbus priminimas: Sandariklis sandarina ir prilaiko vieną kabelį, bet nėra priešgaisrinė pertvara ir nepakeičia IP68 sandariklio, kai įvadas nuolat po vandeniu.

DUK

Kokio storio kabeliui tinka PG-07?
Kabeliui, kurio išorinis Ø yra 3,5–6 mm – matuokite apvalkalą, o ne gyslų skerspjūvį mm².

Ar PG7 tinka 3×1,5 mm² maitinimo kabeliui?
Dažniausiai ne – tokio kabelio išorinis Ø paprastai didesnis nei 6 mm, todėl patikrinkite matmenį ir, jei reikia, rinkitės PG-09 / PG-09B.

Ar PG-07 tinka nuolatiniam darbui po vandeniu?
Ne – IP67 skirta trumpalaikiam panardinimui; nuolatiniam rinkitės IP68 00810 (PG7, Ø3–6,5 mm).

Kokio dydžio angą gręžti PG7 sandarikliui be sriegio?
Angos Ø turi atitikti PG7 sriegio išorinį Ø – 12,5 mm; iš vidaus sandariklis priveržiamas kontrveržle.

Kuo PG-07 skiriasi nuo PG-07B?
Tik spalva: PG-07 – pilkas, PG-07B – juodas; sriegis, diapazonas, IP67 ir darbo temperatūra tie patys.

Ar per vieną sandariklį galima įvesti du laidus?
Ne – tarpinė sandarina tik vieną apvalų kabelį; kiekvienam kabeliui naudokite atskirą sandariklį.

PG-07 – PG7 kabelio sandariklis Ø3,5–6 mm, pilkas, IP67

Pilkas poliamidinis PG7 kabelio sandariklis PG-07 vienam kabeliui Ø3,5–6 mm: ploni valdymo ir signaliniai kabeliai (jutikliai, termostatai, mygtukai). IP67, −40…+85 °C, tinka dėžutėms, skydeliams ir įrenginių korpusams.
