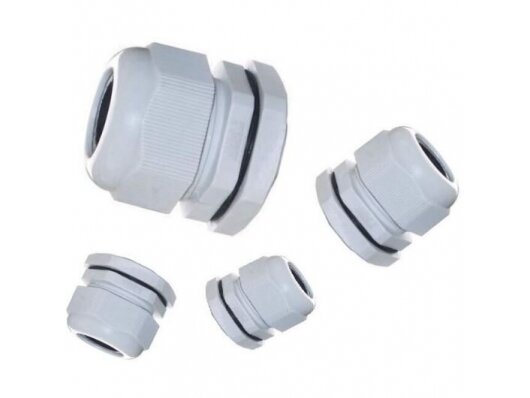

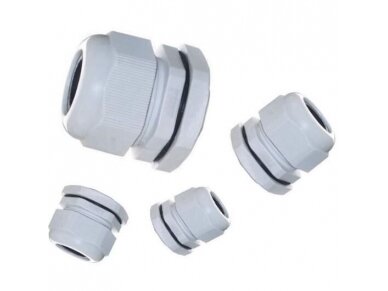

Kabelio sandariklis su veržle ir tarpine | PG25 | kabeliui Ø16–21 mm | pilkas | IP68 | 4772124000889

Kodas: 00889

Barkodas: 4772124000889

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.62 € su PVM
( 0.51 € be PVM )

Į krepšelį

Plastikinis PG25 kabelio sandariklis su tvirtinimo veržle ir tarpine, skirtas Ø16–21 mm apvaliems kabeliams įvesti į skydus ir paskirstymo dėžutes. Tinkamai sumontavus užtikrina IP68 sandarumą.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG25 | kabeliui Ø16–21 mm | pilkas | IP68 | 4772124000889

PG25 kabelio sandariklis (riebokšlis) skirtas sandariai įvesti apvalų Ø16–21 mm kabelį į elektros skydą, paskirstymo ar jungimo dėžutę. Komplekte yra tvirtinimo veržlė ir tarpinė, todėl anga sandarinama dviem kryptimis: aplink kabelį ir tarp sandariklio bei korpuso sienelės.

Pagrindinė mintis:
Kabelio įvadas yra silpniausia bet kurio skydo vieta: pro neužsandarintą angą patenka drėgmė, dulkės ir kondensatas, o kabelis ilgainiui ima slankioti ir trintis į angos kraštą. Teisingai pagal kabelio skersmenį parinktas ir tinkamai užveržtas sandariklis išsaugo korpuso IP klasę ir mechaniškai prilaiko kabelį.

Sriegio dydis
PG25

Kabelio skersmuo
Ø16–21 mm

Sandarumas
IP68 (tinkamai sumontavus)

Komplektacija
sandariklis + veržlė + tarpinė

Veikimo principas

Sandariklis įstatomas į išgręžtą angą korpuso sienelėje. Iš išorės po jo kraštu dedama tarpinė, o iš vidaus prisukama tvirtinimo veržlė. Taip sandariklis tvirtai prispaudžiamas prie sienelės ir anga užsandarinama.

Kabelis prakišamas per sandariklį, tada užveržiama jo galvutė. Vidinis sandarinimo įdėklas tolygiai apgaubia kabelio apvalkalą, užpildo tarpą ir prilaiko kabelį, kad šis nesislankiotų angoje.

Rezultatas: sandarus, švarus kabelio įvadas, kuris išlaiko korpuso apsaugos klasę ir neleidžia drėgmei patekti į skydą.

Kuo naudingas PG25 sandariklis?
Jis apima Ø16–21 mm diapazoną. Jis skirtas stambesniems maitinimo ir įvadiniams kabeliams, kuriais maitinami skydai ir galingesnė įranga. Faktinį kabelio išorinį skersmenį visada pasitikrinkite pagal kabelio gamintojo duomenis.

Techninės specifikacijos

Prekės tipas	Plastikinis kabelio sandariklis (riebokšlis) su veržle ir tarpine
Prekės kodas	00889
Barkodas (EAN)	4772124000889
Sriegis	PG25
Sriegio išorinis skersmuo	Nestandartinis PG dydis (ne DIN 40430) – matuokite slankmačiu
Sandarinamo kabelio skersmuo	16–21 mm
Apsaugos klasė	IP68 (kai kabelio skersmuo atitinka diapazoną ir sandariklis tinkamai užveržtas)
Korpuso medžiaga	Plastikas
Spalva	Pilka
Komplektacija	Sandariklis su užveržiama galvute ir sandarinimo įdėklu, tvirtinimo veržlė, tarpinė
Kabelio tipas	Apvalus, vienas kabelis per sandariklį
Montavimas	Į gręžtą angą korpuso sienelėje, fiksuojama veržle iš vidaus

Pagrindinės funkcijos

Sandarina kabelio įvadą – drėgmė ir dulkės nepatenka į skydą ar dėžutę.
Sandarina pačią angą – tarpinė tarp sandariklio ir sienelės uždaro kelią vandeniui aplink sriegį.
Prilaiko kabelį – užveržtas įdėklas neleidžia kabeliui slankioti ir trintis į angos kraštą.
Išsaugo korpuso IP klasę – kabelio įvadas nesumažina hermetiškos dėžutės sandarumo.
Greitas montavimas – nereikia klijų ar hermetiko, užtenka išgręžti angą ir užveržti.
Galima išardyti – keičiant ar perjungiant kabelį sandariklį galima atsukti ir vėl užveržti.

Kur naudojamas?

Plastikiniai ir metaliniai elektros paskirstymo skydai
Hermetiškos jungimo ir paskirstymo dėžutės lauke
Automatikos ir valdymo skydai
Įvadiniai ir maitinimo kabeliai į paskirstymo skydus
Lauko apšvietimo ir prožektorių maitinimo dėžutės
Žemės ūkio, sandėlių ir gamybos patalpos su dulkėmis ar drėgme
Saulės elektrinių AC pusės jungimo dėžutės

Naudojimas pagal poreikį

Elektrikui montuotojui.
Tvarkingas, greitai sumontuojamas kabelio įvadas, kuris apsaugo skydą nuo drėgmės ir nereikalauja hermetiko.

Skydų surinkėjui.
Vienodi, standartizuoti įvadai visiems to paties skersmens kabeliams. Tai paprastina komplektavimą ir sąmatą.

Sodybos ar ūkio savininkui.
Lauko dėžutė ar tvarto skydas išlieka sausas, mažėja korozijos ir nuotėkio srovės suveikimų rizika.

Praktinis panaudojimas

Jeigu į paskirstymo skydą reikia įvesti maitinimo kabelį, kurio išorinis skersmuo apie 19 mm, tada PG25 sandariklis yra tinkamas pasirinkimas. Gręžiate angą pagal sriegio skersmenį, įstatote sandariklį su tarpine, iš vidaus prisukate veržlę, prakišate kabelį ir užveržiate galvutę. Įvadas sandarus, kabelis neslankioja.

Pliusai

IP68 sandarumas tinkamai sumontavus
Komplekte jau yra veržlė ir tarpinė
Diapazonas 16–21 mm
Kabelis mechaniškai prilaikomas
Montuojamas be klijų ir hermetiko
Pilka spalva dera su dauguma skydų

Minusai / ribojimai

PG25 nėra DIN 40430 standarto dydis, todėl angą reikia gręžti pagal faktinį sriegio skersmenį
Už 16–21 mm ribų sandarumas neužtikrinamas – plonesniam kabeliui rinkitės PG21 (13–18 mm, kodas 4772124000872), storesniam – PG29 (18–25 mm, kodas 4772124000896)
Netinka plokštiems kabeliams ir keliems kabeliams per vieną angą
Plastikinis: netinka EMC ekranavimui ir sprogioms (ATEX) zonoms

Saugos ir montavimo pastabos

Prieš gręždami išmatuokite sandariklio sriegį slankmačiu. PG25 nėra DIN 40430 dydis, todėl angą gręžkite pagal faktinį sriegio skersmenį.
Išmatuokite kabelio išorinį skersmenį. IP68 užtikrinamas tik tada, kai jis patenka į 16–21 mm ribas.
Tarpinę dėkite iš išorinės korpuso pusės, po sandariklio kraštu.
Galvutę užveržkite tvirtai, bet neperveržkite: perveržtas plastikinis korpusas gali įtrūkti.
Nenaudojamų angų nepalikite atvirų. Jas uždarykite aklėmis.
Darbus su įtampa turinčiais skydais atlieka kvalifikuotas elektrikas, atjungęs ir patikrinęs įtampos nebuvimą.

Greitas pasirinkimo gidas

PG25

Ø16–21 mm

IP68

Veržlė + tarpinė

Tinka, kai reikia:

sandariai įvesti 16–21 mm kabelį į skydą ar dėžutę;
išlaikyti hermetiško korpuso IP klasę;
prilaikyti kabelį ir apsaugoti jį nuo trinties į angos kraštą.

Patikrinkite prieš naudojimą:

kabelio išorinį skersmenį;
sandariklio sriegio skersmenį ir angos dydį;
korpuso sienelės storį (kad veržlė užsuktų pakankamai sriegio).

Svarbus priminimas: sandariklis sandarina kabelio įvadą, bet nepakeičia tinkamos IP klasės korpuso ir neužtikrina EMC ekranavimo.

DUK

Kokio storio kabeliui tinka PG25 sandariklis?
Apvaliam kabeliui, kurio išorinis skersmuo yra 16–21 mm.

Ar veržlė ir tarpinė yra komplekte?
Taip, sandariklis tiekiamas su tvirtinimo veržle ir tarpine.

Kokio dydžio angą gręžti?
Angą gręžkite pagal išmatuotą sandariklio sriegio skersmenį, nes PG25 nėra DIN 40430 standarto dydis.

Ar galima sandariklį naudoti lauke?
Taip, IP68 sandarumas leidžia jį naudoti lauko dėžutėse, jei kabelio skersmuo atitinka diapazoną ir galvutė tinkamai užveržta.

Ar per vieną sandariklį galima įvesti du kabelius?
Ne, sandariklis skirtas vienam apvaliam kabeliui, kitaip sandarumas neužtikrinamas.

Ką rinktis, jei kabelis netelpa į 16–21 mm diapazoną?
Plonesniam kabeliui rinkitės PG21 (13–18 mm, kodas 4772124000872), storesniam – PG29 (18–25 mm, kodas 4772124000896).

Kabelio sandariklis su veržle ir tarpine | PG25 | Ø16–21 mm | IP68

Pilkas plastikinis PG25 kabelio sandariklis su tvirtinimo veržle ir tarpine, skirtas sandariai įvesti Ø16–21 mm apvalius kabelius į elektros skydus, paskirstymo ir jungimo dėžutes. Tinkamai sumontavus užtikrina IP68 sandarumą ir prilaiko kabelį.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

Savybės

Gamintojas

China

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
