Kabelio sandariklis su veržle ir tarpine | PG11 | kabeliui Ø5–10 mm | pilkas | IP68 | ES-PG11

Kodas: ES-PG11

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.15 € su PVM
( 0.12 € be PVM )

Į krepšelį

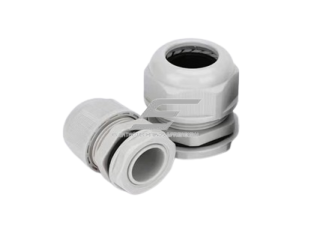

Pilkas kabelio sandariklis su PG11 sriegiu, užveržiama veržle ir tarpine. Sandarina vieną apvalų kabelį, kurio išorinis Ø 5–10 mm – instaliaciniai maitinimo kabeliai, dažniausiai 3×1,5–3×2,5 mm² (lizdų linijos, šildytuvai, siurbliai). Apsauga IP68 (EN 60529), sriegio ilgis 9 mm.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG11 | kabeliui Ø5–10 mm | pilkas | IP68 | ES-PG11

ES-PG11 – pilkas kabelio sandariklis su PG11 sriegiu, užveržiama veržle ir tarpine. Jis įsukamas į PG11 angą korpuse ar skyde, užveržiamas ranka ir galutinai priveržiamas raktu. Tarpinė apglėbia vieną apvalų kabelį, kurio išorinis Ø 5–10 mm, ir uždaro tarpą tarp kabelio ir korpuso.

Pagrindinė mintis:
PG11 – tipinis dydis instaliaciniams maitinimo kabeliams: Ø5–10 mm diapazonas apima daugumą 3×1,5–3×2,5 mm² kabelių, sriegio išorinis Ø 18,6 mm. Pilka spalva tinka šviesiai pilkiems skydams ir plastikinėms dėžutėms.

Sriegis
PG11

Kabelio Ø
5–10 mm

Apsauga
IP68

Sriegio ilgis
9 mm

Veikimo principas

Montavimas. Atjungus įtampą, sandariklis įsukamas į PG11 angą, tada kabelis prakišamas per atlaisvintą veržlę ir tarpinę.

Veikimas. Veržlė užveržiama ranka ir priveržiama raktu – tarpinė tolygiai suspaudžiama aplink Ø5–10 mm kabelio apvalkalą ir kartu prilaiko kabelį.

Rezultatas. Sandarus IP68 įvadas (EN 60529): dulkės nepatenka, įvadas skirtas ilgalaikiam panardinimui – konkrečias IP68 bandymo sąlygas (gylį ir trukmę) nustato gamintojas.

Kuo naudingas ES-PG11?
Vienu dydžiu su IP68 sandariai įvedami dažniausi instaliaciniai maitinimo kabeliai – nuo lauko lizdų linijų iki siurblių ir šildytuvų.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	ES-PG11
Sriegis	PG11 (DIN 40430)
Sriegio išorinis Ø	18,6 mm
Sriegio ilgis	9 mm
Kabelio išorinis Ø	5–10 mm
Kabelių skaičius	1

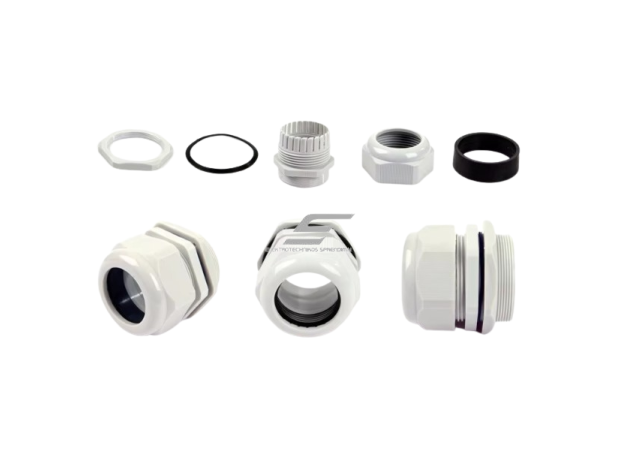

Konstrukcija	korpusas su sriegiu, užveržiama veržlė, tarpinė
Užveržimas	ranka, galutinai raktu
Apsaugos laipsnis	IP68 (EN 60529)
Sertifikatai	CE, SGS, RoHS (pagal tiekėjo duomenis)
Spalva	pilkas

Pagrindinės funkcijos

IP68 sandarinimas – apsauga nuo dulkių ir ilgalaikio panardinimo (EN 60529).
PG11 sriegis – sriegio išorinis Ø 18,6 mm, sriegio ilgis 9 mm.
Diapazonas Ø5–10 mm – instaliaciniai maitinimo kabeliai, dažniausiai 3×1,5–3×2,5 mm² (lizdų linijos, šildytuvai, siurbliai).
Veržlė su tarpine – sandarina ir prilaiko kabelį, mažina tempimą ant gnybtų.
Paprastas užveržimas – ranka, galutinai raktu, be specialių įrankių.
Pilka spalva – dera su šviesiai pilkais skydais ir dėžutėmis.

Kur naudojamas?

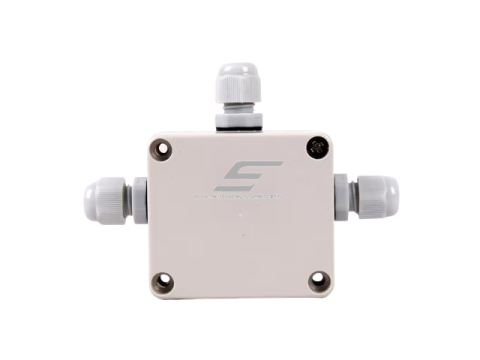

Lauko kištukinių lizdų ir jungiklių dėžutės
Siurblių, kompresorių ir nedidelių variklių prijungimai
Elektrinių šildytuvų ir vandens šildytuvų prijungimo dėžutės
Ūkinių pastatų ir garažų skydeliai
Drėgnų gamybos patalpų paskirstymo dėžutės
Šulinių ir siurblinių valdymo dėžutės
Įrenginių maitinimo įvadai mašinų korpusuose

Naudojimas pagal poreikį

Elektrikui montuotojui.
3×1,5 ir 3×2,5 mm² kabeliai – kasdienis darbas; Ø5–10 mm diapazonas apima daugumą jų be papildomų įdėklų.

Projektuotojui.
Specifikacijoje pakanka nurodyti PG11, Ø5–10 mm ir IP68 – tą patį sriegį ir diapazoną turi ir pilka IP68 serija 00834.

Ūkio vadovui.
Siurblinėse, rūsiuose ir ūkiniuose pastatuose IP68 įvadai mažina drėgmės patekimo į dėžutes riziką.

Praktinis panaudojimas

Jeigu ūkiniame pastate montuojate lauko lizdų dėžutę ir maitinimas ateina 3×2,5 mm² kabeliu, kurio išmatuotas išorinis Ø – 9 mm, tada ES-PG11 yra tinkamas: kabelis telpa į Ø5–10 mm diapazoną, o užveržus veržlę ranka ir priveržus raktu įvadas lieka sandarus ir drėgnoje aplinkoje.

Pliusai

IP68 pagal EN 60529 – aukštesnė apsauga nei IP67 serijos
Aiškus diapazonas Ø5–10 mm vienam PG11 dydžiui
Veržlė kartu sandarina ir prilaiko kabelį
Užveržiamas ranka ir raktu – greitas montavimas
CE, SGS, RoHS – pagal tiekėjo duomenis
Tas pats dydis yra ir juodos spalvos – ES-PG11B

Minusai / ribojimai

Diapazonas ribotas: plonesniam nei 5 mm kabeliui rinkitės ES-PG9 (PG9, Ø4–8 mm), storesniam nei 10 mm – ES-PG13.5 (PG13.5, Ø6–12 mm).
Vienas sandariklis – vienas apvalus kabelis; plokščiam kabeliui ar keliems laidams netinka.
Sriegio ilgis 9 mm – storai korpuso sienelei (ypač su kontrveržle) jo gali neužtekti.
Medžiaga ir darbo temperatūra mūsų duomenyse nenurodytos – ypatingoms sąlygoms (karštis, chemikalai, tiesioginė saulė) parametrus patikslinkite prieš užsakydami.
Nėra priešgaisrinė pertvara – kabelių praėjimų per gaisrines sienas nepakeičia.

Saugos ir montavimo pastabos

Darbus skyde ar dėžutėje atlikite tik atjungę įtampą ir patikrinę, kad jos nėra.
Po gręžimo ar sriegimo pašalinkite visas drožles iš korpuso – jos gali sukelti trumpąjį jungimą.
Lygią angą gręžkite pagal sriegio išorinį Ø 18,6 mm – per didelėje angoje sandarumas neužtikrinamas.
Veržlę užveržkite ranka, tada priveržkite raktu, kol kabelis tarpinėje nebejuda; per stipriai priveržus galima pažeisti sriegį ar tarpinę.
Kabelį veskite iš apačios arba su lašų kilpa, kad vanduo nebėgtų kabeliu prie įvado.

Greitas pasirinkimo gidas

PG11 sriegis (Ø 18,6 mm)

Kabelis Ø5–10 mm

IP68, sriegio ilgis 9 mm

Pilkas – ES-PG11

Tinka, kai reikia:

sandariai įvesti vieną apvalų kabelį Ø5–10 mm
IP68 įvado ten, kur galimas užliejimas ar ilgalaikė drėgmė
kad įvadas derėtų prie šviesiai pilko skydo ar dėžutės

Patikrinkite prieš naudojimą:

Kabelio išorinį Ø slankmačiu – jis turi būti 5–10 mm.
Angą: sriegta PG11 anga ar lygi Ø 18,6 mm anga (tada reikės kontrveržlės – komplektaciją patikslinkite) ir ar sienelei pakaks 9 mm sriegio.
Darbo sąlygas: medžiaga, darbo temperatūra ir IP68 panardinimo gylis mūsų duomenyse nenurodyti.

Svarbus priminimas: Sandariklis sandarina ir prilaiko vieną kabelį, bet nėra priešgaisrinė pertvara ir nepakeičia kabelių praėjimų per gaisrines sienas sandarinimo.

DUK

Ar ES-PG11 tinka 3×2,5 mm² kabeliui?
Dažniausiai taip, jei išmatuotas kabelio išorinis Ø yra 5–10 mm – lemia apvalkalo Ø, o ne gyslų skerspjūvis.

Ką rinktis 5 gyslų kabeliui?
Jei jo išorinis Ø viršija 10 mm, rinkitės ES-PG13.5 (PG13.5, Ø6–12 mm).

Kuo ES-PG11 skiriasi nuo ES-PG11B?
Tik spalva: ES-PG11 – pilkas, ES-PG11B – juodas; sriegis, diapazonas ir IP68 tie patys, UV atsparumas nenurodytas, todėl spalvą rinkitės pagal korpusą.

Ar vietoj ES-PG11 galima naudoti PG-11 / PG-11B?
Galima ten, kur pakanka IP67 ir kabelis telpa į Ø5–10 mm diapazoną; kur įvadas gali ilgai būti po vandeniu, likite prie IP68 – ES-PG11 arba pilko 00834 (tas pats dydis ir diapazonas).

Kokio dydžio angą reikia korpuse?
Sriegtai angai – PG11 sriegis; lygios angos Ø pagal sriegio išorinį Ø 18,6 mm, iš vidaus priveržiant kontrveržle.

Ar per vieną sandariklį galima įvesti du laidus?
Ne – tarpinė sandarina tik vieną apvalų kabelį; kiekvienam kabeliui naudokite atskirą sandariklį.

ES-PG11 – PG11 kabelio sandariklis Ø5–10 mm, pilkas, IP68

Pilkas PG11 kabelio sandariklis ES-PG11 su veržle ir tarpine vienam kabeliui Ø5–10 mm: instaliaciniai maitinimo kabeliai, dažniausiai 3×1,5–3×2,5 mm² (lizdų linijos, šildytuvai, siurbliai). IP68, sriegio ilgis 9 mm, užveržiamas ranka ir raktu.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
