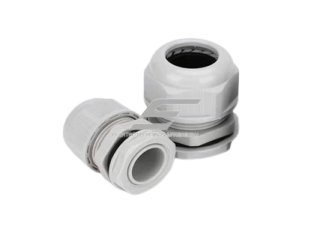

Kabelio sandariklis su veržle ir tarpine | PG13.5 | kabeliui Ø6–12 mm | pilkas | IP68 | ES-PG13.5

Kodas: ES-PG13.5

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.19 € su PVM
( 0.16 € be PVM )

Į krepšelį

Pilkas kabelio sandariklis su PG13.5 sriegiu, užveržiama veržle ir tarpine. Sandarina vieną apvalų kabelį, kurio išorinis Ø 6–12 mm – storesni maitinimo kabeliai, dažniausiai 5×1,5–5×2,5 mm² (trifaziai varikliai, siurbliai, poskydžiai). Apsauga IP68 (EN 60529), sriegio ilgis 9 mm.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG13.5 | kabeliui Ø6–12 mm | pilkas | IP68 | ES-PG13.5

ES-PG13.5 – pilkas kabelio sandariklis su PG13.5 sriegiu, užveržiama veržle ir tarpine. Jis įsukamas į PG13.5 angą korpuse ar skyde, užveržiamas ranka ir galutinai priveržiamas raktu. Tarpinė apglėbia vieną apvalų kabelį, kurio išorinis Ø 6–12 mm, ir uždaro tarpą tarp kabelio ir korpuso.

Pagrindinė mintis:
PG13.5 – dydis trifaziams kabeliams: Ø6–12 mm diapazonas apima daugumą 5×1,5–5×2,5 mm² kabelių, sriegio išorinis Ø 20,4 mm. Tai plačiausias diapazonas tarp ES-PG7…ES-PG13.5 dydžių. Pilka spalva tinka šviesiai pilkiems skydams ir plastikinėms dėžutėms.

Sriegis
PG13.5

Kabelio Ø
6–12 mm

Apsauga
IP68

Sriegio ilgis
9 mm

Veikimo principas

Montavimas. Atjungus įtampą, sandariklis įsukamas į PG13.5 angą, tada kabelis prakišamas per atlaisvintą veržlę ir tarpinę.

Veikimas. Veržlė užveržiama ranka ir priveržiama raktu – tarpinė tolygiai suspaudžiama aplink Ø6–12 mm kabelio apvalkalą ir kartu prilaiko kabelį.

Rezultatas. Sandarus IP68 įvadas (EN 60529): dulkės nepatenka, įvadas skirtas ilgalaikiam panardinimui – konkrečias IP68 bandymo sąlygas (gylį ir trukmę) nustato gamintojas.

Kuo naudingas ES-PG13.5?
Trifaziam varikliui, siurbliui ar poskydžiui – vienas IP68 įvadas, kurio Ø6–12 mm diapazonas tinka ir plonesniam, ir storesniam kabeliui.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	ES-PG13.5
Sriegis	PG13.5 (DIN 40430)
Sriegio išorinis Ø	20,4 mm
Sriegio ilgis	9 mm
Kabelio išorinis Ø	6–12 mm
Kabelių skaičius	1

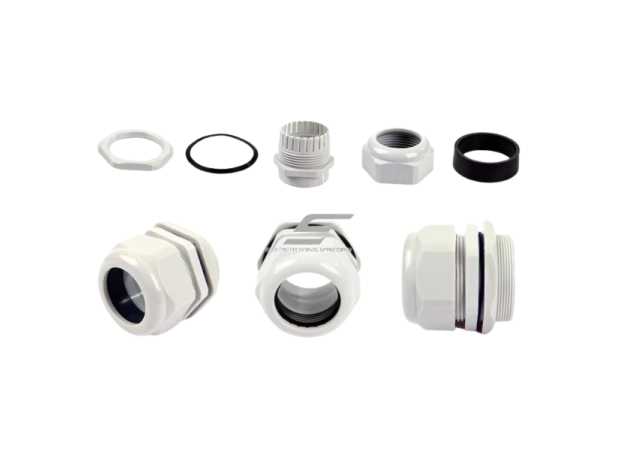

Konstrukcija	korpusas su sriegiu, užveržiama veržlė, tarpinė
Užveržimas	ranka, galutinai raktu
Apsaugos laipsnis	IP68 (EN 60529)
Sertifikatai	CE, SGS, RoHS (pagal tiekėjo duomenis)
Spalva	pilkas

Pagrindinės funkcijos

IP68 sandarinimas – apsauga nuo dulkių ir ilgalaikio panardinimo (EN 60529).
PG13.5 sriegis – sriegio išorinis Ø 20,4 mm, sriegio ilgis 9 mm.
Diapazonas Ø6–12 mm – storesni maitinimo kabeliai, dažniausiai 5×1,5–5×2,5 mm² (trifaziai varikliai, siurbliai, poskydžiai).
Veržlė su tarpine – sandarina ir prilaiko kabelį, mažina tempimą ant gnybtų.
Paprastas užveržimas – ranka, galutinai raktu, be specialių įrankių.
Pilka spalva – dera su šviesiai pilkais skydais ir dėžutėmis.

Kur naudojamas?

Trifazių variklių ir siurblių prijungimo dėžutės
Poskydžių ir paskirstymo skydelių maitinimo įvadai
Kompresorių, ventiliacijos agregatų ir šilumos siurblių įvadai
Gamybos įrenginių valdymo skydai
Lauko paskirstymo dėžutės ir statybviečių skydai
Siurblinių ir nuotekų valymo įrenginių valdymo dėžutės
Žemės ūkio pastatų įrangos maitinimas

Naudojimas pagal poreikį

Automatikos skydų gamintojui.
Išvadai varikliams ir siurbliams dažnai vedami 5 gyslų kabeliais – Ø6–12 mm diapazonas apima daugumą jų.

Elektrikui montuotojui.
Platus diapazonas leidžia tą patį sandariklį naudoti ir 5×1,5, ir 5×2,5 mm² kabeliui – mažesnė rizika atvykti su netinkamu dydžiu.

Pastato administratoriui.
Siurblinėse ir techninėse patalpose IP68 įvadai trifazėje įrangoje mažina drėgmės sukeltų sutrikimų riziką.

Praktinis panaudojimas

Jeigu prijungiate šilumos siurblio lauko bloką ir jo maitinimas eina 5×2,5 mm² kabeliu, kurio išmatuotas išorinis Ø – 11 mm, tada ES-PG13.5 yra tinkamas dydis: kabelis telpa į Ø6–12 mm diapazoną, o užveržus veržlę ranka ir priveržus raktu įvadas sandarus, kabelis prilaikytas.

Pliusai

IP68 pagal EN 60529 – aukštesnė apsauga nei IP67 serijos
Aiškus diapazonas Ø6–12 mm vienam PG13.5 dydžiui
Veržlė kartu sandarina ir prilaiko kabelį
Užveržiamas ranka ir raktu – greitas montavimas
CE, SGS, RoHS – pagal tiekėjo duomenis
Tas pats dydis yra ir juodos spalvos – ES-PG13.5B

Minusai / ribojimai

Diapazonas ribotas: plonesniam nei 6 mm kabeliui rinkitės ES-PG11 (PG11, Ø5–10 mm), storesniam nei 12 mm – ES-PG16 (PG16, Ø10–14 mm).
Vienas sandariklis – vienas apvalus kabelis; plokščiam kabeliui ar keliems laidams netinka.
Sriegio ilgis 9 mm – storai korpuso sienelei (ypač su kontrveržle) jo gali neužtekti.
Medžiaga ir darbo temperatūra mūsų duomenyse nenurodytos – ypatingoms sąlygoms (karštis, chemikalai, tiesioginė saulė) parametrus patikslinkite prieš užsakydami.
Nėra priešgaisrinė pertvara – kabelių praėjimų per gaisrines sienas nepakeičia.

Saugos ir montavimo pastabos

Darbus skyde ar dėžutėje atlikite tik atjungę įtampą ir patikrinę, kad jos nėra.
Po gręžimo ar sriegimo pašalinkite visas drožles iš korpuso – jos gali sukelti trumpąjį jungimą.
Lygią angą gręžkite pagal sriegio išorinį Ø 20,4 mm – per didelėje angoje sandarumas neužtikrinamas.
Veržlę užveržkite ranka, tada priveržkite raktu, kol kabelis tarpinėje nebejuda; per stipriai priveržus galima pažeisti sriegį ar tarpinę.
Kabelį veskite iš apačios arba su lašų kilpa, kad vanduo nebėgtų kabeliu prie įvado.

Greitas pasirinkimo gidas

PG13.5 sriegis (Ø 20,4 mm)

Kabelis Ø6–12 mm

IP68, sriegio ilgis 9 mm

Pilkas – ES-PG13.5

Tinka, kai reikia:

sandariai įvesti vieną apvalų kabelį Ø6–12 mm
IP68 įvado ten, kur galimas užliejimas ar ilgalaikė drėgmė
kad įvadas derėtų prie šviesiai pilko skydo ar dėžutės

Patikrinkite prieš naudojimą:

Kabelio išorinį Ø slankmačiu – jis turi būti 6–12 mm.
Angą: sriegta PG13.5 anga ar lygi Ø 20,4 mm anga (tada reikės kontrveržlės – komplektaciją patikslinkite) ir ar sienelei pakaks 9 mm sriegio.
Darbo sąlygas: medžiaga, darbo temperatūra ir IP68 panardinimo gylis mūsų duomenyse nenurodyti.

Svarbus priminimas: Sandariklis sandarina ir prilaiko vieną kabelį, bet nėra priešgaisrinė pertvara ir nepakeičia kabelių praėjimų per gaisrines sienas sandarinimo.

DUK

Ar ES-PG13.5 tinka 5×2,5 mm² kabeliui?
Dažniausiai taip, jei išmatuotas kabelio išorinis Ø yra 6–12 mm; jei didesnis – rinkitės ES-PG16 (PG16, Ø10–14 mm).

Kodėl žymima PG13.5, o ne PG13?
Tai standartinis DIN 40430 dydžio žymėjimas: PG13.5, sriegio išorinis Ø 20,4 mm – su kitais dydžiais jo nesupainiokite.

Kuo ES-PG13.5 skiriasi nuo ES-PG13.5B?
Tik spalva: ES-PG13.5 – pilkas, ES-PG13.5B – juodas; sriegis, diapazonas ir IP68 tie patys, UV atsparumas nenurodytas, todėl spalvą rinkitės pagal korpusą.

Ar vietoj ES-PG13.5 galima naudoti PG-13.5B?
Galima ten, kur pakanka IP67 ir kabelis telpa į Ø6–12 mm diapazoną; kur įvadas gali ilgai būti po vandeniu, likite prie IP68 – ES-PG13.5 arba pilko 00841 (tas pats dydis ir diapazonas).

Kokio dydžio angą reikia korpuse?
Sriegtai angai – PG13.5 sriegis; lygios angos Ø pagal sriegio išorinį Ø 20,4 mm, iš vidaus priveržiant kontrveržle.

Ar per vieną sandariklį galima įvesti du laidus?
Ne – tarpinė sandarina tik vieną apvalų kabelį; kiekvienam kabeliui naudokite atskirą sandariklį.

ES-PG13.5 – PG13.5 kabelio sandariklis Ø6–12 mm, pilkas, IP68

Pilkas PG13.5 kabelio sandariklis ES-PG13.5 su veržle ir tarpine vienam kabeliui Ø6–12 mm: storesni maitinimo kabeliai, dažniausiai 5×1,5–5×2,5 mm² (trifaziai varikliai, siurbliai, poskydžiai). IP68, sriegio ilgis 9 mm, užveržiamas ranka ir raktu.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
