Kabelio sandariklis su veržle ir tarpine | PG21 | kabeliui Ø13–18 mm | juodas | IP68 | ES-PG21B

Kodas: ES-PG21B

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.35 € su PVM
( 0.29 € be PVM )

Į krepšelį

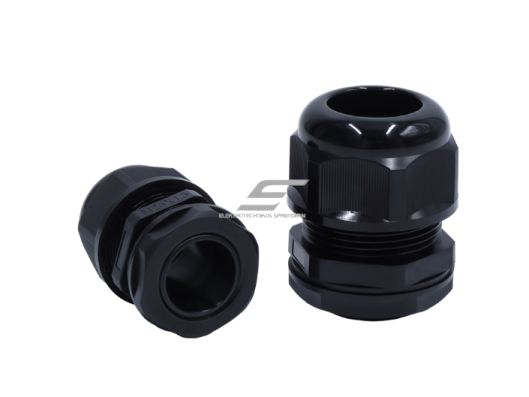

Juodas kabelio sandariklis su PG21 sriegiu (ilgis 12 mm) ir užveržiama veržle. Sandarina vieną apvalų kabelį, kurio išorinis Ø 13–18 mm – pvz. 5×4–5×6 mm² ar 4×10 mm² maitinimo kabeliai. Apsauga IP68 (EN 60529).

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG21 | kabeliui Ø13–18 mm | juodas | IP68 | ES-PG21B

ES-PG21B – juodas PG21 kabelio sandariklis su užveržiama veržle ir tarpine. Jis įsukamas į PG21 sriegio angą korpuse ar skyde ir užveržiamas ranka bei raktu. Užveržus veržlę, tarpinė apglėbia vieną kabelį, kurio išorinis Ø 13–18 mm, ir uždaro tarpą tarp kabelio ir korpuso.

Pagrindinė mintis:
PG21 skirtas storesniems galios kabeliams: Ø13–18 mm diapazonas dažnai atitinka 5×4–5×6 mm² ar 4×10 mm² kabelius (orientyras – lemia išorinis Ø), kuriais maitinami elektromobilių įkrovikliai, šilumos siurbliai ir pošakių skydai. IP68 išlaiko sandarumą lauko ir drėgnų patalpų įvaduose. Juoda spalva dažnai parenkama tamsiems korpusams, mašinoms ir įrenginiams, kur šviesus įvadas išsiskirtų.

Sriegis
PG21

Kabelio Ø
13–18 mm

Apsauga
IP68

Sriegio ilgis
12 mm

Veikimo principas

Montavimas. Atjungus įtampą, sandariklis įsukamas į PG21 angą ir priveržiamas ranka, po to raktu; kabelis prakišamas per atlaisvintą veržlę.

Veikimas. Sukant veržlę, tarpinė suspaudžiama aplink kabelio apvalkalą – ji tolygiai prigula prie Ø13–18 mm kabelio ir kartu jį prilaiko.

Rezultatas. Sandarus IP68 įvadas pagal EN 60529: dulkės nepatenka, o įvadas atsparus ilgalaikiam panardinimui gamintojo nustatytomis sąlygomis.

Kuo naudingas ES-PG21B?
5 mm pločio diapazonas (Ø13–18 mm) leidžia vienu dydžiu aptarnauti kelis galios kabelių skerspjūvius, o DIN 40430 sriegis (išorinis Ø 28,3 mm) tinka standartinėms PG21 angoms.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	ES-PG21B
Sriegis	PG21 (DIN 40430)
Sriegio išorinis Ø	28,3 mm
Sriegio ilgis	12 mm
Kabelio išorinis Ø	13–18 mm
Kabelių skaičius	1

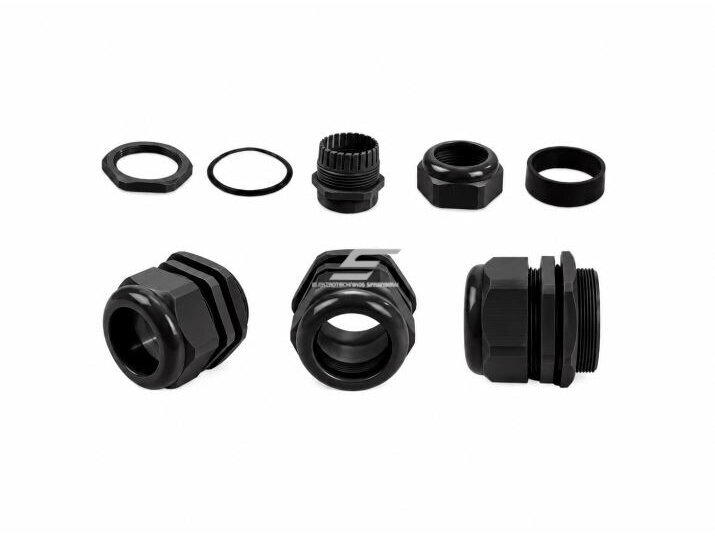

Konstrukcija	korpusas su sriegiu, užveržiama veržlė, tarpinė
Montavimas	įsukamas į korpusą / skydą, užveržiamas ranka ir raktu
Apsaugos laipsnis	IP68 (EN 60529)
Sertifikatai	CE, SGS, RoHS (pagal tiekėjo duomenis)
Spalva	juodas
Kita spalva	ES-PG21 (pilkas)

Pagrindinės funkcijos

IP68 sandarinimas – apsauga nuo dulkių ir ilgalaikio panardinimo (EN 60529).
Kabelio prilaikymas – užveržta veržlė mažina tempimą ant gnybtų.
PG21 sriegis – standartinėms PG21 angoms, sriegio išorinis Ø 28,3 mm.
Diapazonas Ø13–18 mm – pvz. 5×4–5×6 mm² ar 4×10 mm² maitinimo kabeliai.
Sriegio ilgis 12 mm – iš anksto galima įvertinti sienelės storį ir vietą kontrveržlei.
Juoda spalva – dera prie tamsių korpusų, mašinų ir įrenginių.

Kur naudojamas?

Elektromobilių įkrovimo stotelių maitinimo įvadai
Šilumos siurblių ir katilinės įrangos prijungimas
Pošakių skydų maitinimo kabelių įvadai
Kompresorių ir galingesnių variklių gnybtų dėžutės
Statybviečių ir laikinieji skydai
Lauko spintos prie pastatų ir stovėjimo aikštelių

Naudojimas pagal poreikį

Elektromobilių įkroviklių montuotojui.
Įkroviklio maitinimo kabelis dažnai patenka į Ø13–18 mm diapazoną, todėl įvadas į lauko skydelį sandarinamas IP68 lygiu.

Projektuotojui.
Dydis lengvai palyginamas su IP68 pilka serija 00872 (PG21, Ø13–18 mm); jei korpuse metrinė anga – Haupa 250050 (M25×1,5, Ø13–18 mm).

Pastato administratoriui.
Lauko spintose ir aikštelių įrangoje IP68 įvadas mažina vandens patekimo į skydą riziką.

Praktinis panaudojimas

Jeigu prie namo montuojate elektromobilio įkroviklį ir maitinimo kabelis į lauko skydelį ateina iš apačios, o jo išorinis Ø apie 16 mm, tada ES-PG21B yra tinkamas dydis: įsukate jį į PG21 angą skydelio dugne, prakišate kabelį, priveržiate veržlę ranka ir raktu – įvadas sandarus, o kabelis prilaikomas.

Pliusai

IP68 pagal EN 60529
Aiškus diapazonas Ø13–18 mm vienam PG21 dydžiui
Nurodytas sriegio ilgis – 12 mm
Užveržiamas ranka ir įprastu raktu
CE, SGS, RoHS pagal tiekėjo duomenis
Yra ir kita spalva – ES-PG21 (pilkas)

Minusai / ribojimai

Diapazonas ribotas: plonesniam nei Ø13 mm kabeliui rinkitės ES-PG19B (PG19, Ø12–15 mm), storesniam nei Ø18 mm – ES-PG25B (PG25, Ø16–21 mm).
Vienas sandariklis – vienas apvalus kabelis; plokščiam kabeliui ar keliems laidams netinka.
Medžiaga ir darbo temperatūra mūsų duomenyse nenurodytos – karštai ar chemiškai agresyviai aplinkai pasitikslinkite prieš perkant.
PG21 sriegis nesuderinamas su metrine M25 anga – metrinei angai rinkitės Haupa 250050 (M25×1,5, Ø13–18 mm).
Nėra priešgaisrinė pertvara – kabelių praėjimų per gaisrines sienas nepakeičia.

Saugos ir montavimo pastabos

Darbus skyde ar dėžutėje atlikite tik atjungę įtampą ir patikrinę, kad jos nėra.
Po gręžimo pašalinkite visas drožles iš korpuso – jos gali sukelti trumpąjį jungimą.
Lygią angą gręžkite pagal sriegio išorinį Ø 28,3 mm – per didelėje angoje sandarumas neužtikrinamas.
Pirmiausia priveržkite ranka, tada raktu, kol kabelis nebejuda tarpinėje; neperveržkite sriegio.
Kabelį veskite iš apačios arba su lašų kilpa, kad vanduo nebėgtų kabeliu prie sandariklio.

Greitas pasirinkimo gidas

PG21 sriegis (Ø 28,3 mm)

Kabelis Ø13–18 mm

IP68, sriegio ilgis 12 mm

Juodas, ES-PG21B

Tinka, kai reikia:

sandariai įvesti vieną kabelį, kurio išorinis Ø 13–18 mm
IP68 įvado lauke, rūsiuose ar drėgnose patalpose
kad įvadas derėtų prie tamsaus korpuso, mašinos ar įrenginio

Patikrinkite prieš naudojimą:

Kabelio išorinį Ø slankmačiu – jis turi būti 13–18 mm.
Angos tipą: sriegta PG21 ar lygi Ø 28,3 mm anga (tada reikės kontrveržlės – komplektacija mūsų duomenyse nenurodyta).
Aplinkos sąlygas – medžiaga, darbo temperatūra ir UV atsparumas mūsų duomenyse nenurodyti.

Svarbus priminimas: Sandariklis sandarina ir prilaiko vieną kabelį, bet nėra priešgaisrinė pertvara: kabelių praėjimams per gaisrines sienas reikia atskirų priešgaisrinių sprendimų.

DUK

Kokio storio kabeliui tinka ES-PG21B?
Kabeliui, kurio išorinis Ø yra 13–18 mm – matuokite apvalkalą, o ne gyslų skerspjūvį mm².

Ar ES-PG21B tinka 5×6 mm² kabeliui?
Dažnai taip – tokio kabelio išorinis Ø paprastai patenka į 13–18 mm, bet priklauso nuo kabelio tipo ir gamintojo, todėl prieš perkant išmatuokite.

Kokio dydžio angą gręžti PG21 sandarikliui?
Lygios angos Ø turi atitikti PG21 sriegio išorinį Ø – 28,3 mm (DIN 40430); iš vidaus reikės kontrveržlės.

Kuo ES-PG21B skiriasi nuo ES-PG21?
Tik spalva: ES-PG21B – juodas, ES-PG21 – pilkas; sriegis, diapazonas ir IP68 tie patys.

Ar ES-PG21B tinka nuolatiniam darbui po vandeniu?
IP68 pagal EN 60529 skirta ilgalaikiam panardinimui, tačiau konkretų gylį ir trukmę nustato gamintojas – mūsų tiekėjo duomenyse jie nenurodyti.

Iš kokios medžiagos sandariklis ir kokia jo darbo temperatūra?
Tiekėjas šių duomenų nenurodė, todėl jų negarantuojame – esant karščiui ar chemikalams, pasitarkite su mumis prieš perkant.

ES-PG21B – PG21 kabelio sandariklis Ø13–18 mm, juodas, IP68
