Kabelio sandariklis su veržle ir tarpine | PG29 | kabeliui Ø18–25 mm | pilkas | IP68 | ES-PG29

Kodas: ES-PG29

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.59 € su PVM
( 0.49 € be PVM )

Į krepšelį

ES-PG29 – pilkas kabelio sandariklis su veržle ir tarpine, PG29 sriegis, vienam kabeliui, kurio išorinis Ø 18–25 mm. Apsauga IP68 (pagal tiekėjo duomenis), skirtas grupinių ir lauko skydų maitinimo kabeliams.

Prekės aprašymas

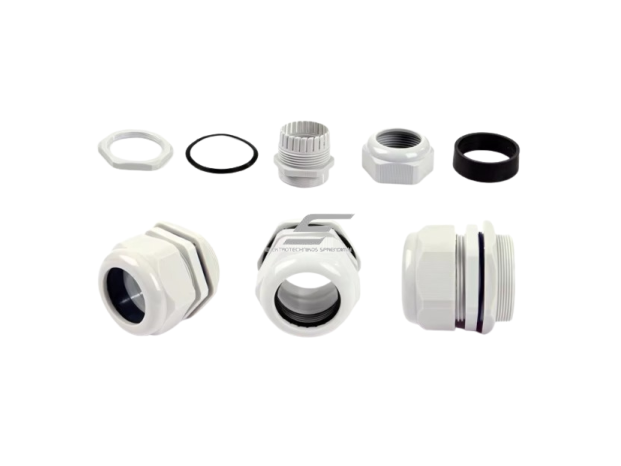

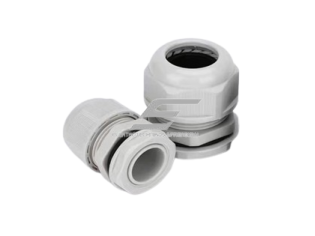

Kabelio sandariklis su veržle ir tarpine | PG29 | kabeliui Ø18–25 mm | pilkas | IP68 | ES-PG29

ES-PG29 – pilkas kabelio sandariklis su veržle ir tarpine, skirtas vienam kabeliui, kurio išorinis Ø 18–25 mm, įvesti į skydą ar korpusą per PG29 angą. Sandariklis įsukamas į korpusą, o užveržta veržlė suspaudžia tarpinę aplink kabelį. Pagal tiekėjo duomenis apsaugos laipsnis – IP68.

Pagrindinė mintis:
PG29 – dažnas dydis, kai į grupinį ar lauko skydą įvedamas maitinimo kabelis šilumos siurbliui, įkrovimo stotelei ar dirbtuvėms. Tokio Ø dažniausiai būna 5 gyslų 10–16 mm² variniai galios kabeliai – tai tik orientyras, nes sandariklį lemia išorinis kabelio Ø, kurį verta pamatuoti slankmačiu. Kai storas kabelis įvedamas per atvirą angą ar netinkamo dydžio sandariklį, į skydą patenka drėgmė ir dulkės.

Sriegis
PG29

Kabelio Ø
18–25 mm

Apsauga
IP68

Spalva
Pilka

Veikimo principas

Pamatuokite išorinį kabelio Ø ir paruoškite PG29 angą korpuse.

Sandariklis įsukamas į korpusą, kabelis prakišamas, o veržlė užveržiama ranka ir raktu.

Tarpinė apglėbia kabelio apvalkalą – įvadas sandarus (IP68), o kabelis prilaikomas.

Kuo naudingas ES-PG29?
Vienas dydis aprėpia kabelius nuo Ø18 iki Ø25 mm, todėl objekte nereikia ieškoti tikslaus atitikmens kiekvienam kabeliui. Sandarumą užtikrina tarpinė ir veržlė, o ne hermetikas, todėl įvadas atrodo tvarkingai ir jį galima atlaisvinti keičiant kabelį.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	ES-PG29
Sriegis	PG29 (DIN 40430)
Sriegio išorinis Ø	37,0 mm
Sriegio ilgis	12 mm
Kabelio Ø (sandarinimo diapazonas)	18–25 mm
Kabelių skaičius	1
Apsaugos laipsnis	IP68 (EN 60529), pagal tiekėjo duomenis
Spalva	Pilka
Montavimas	Įsukamas į korpusą / skydą, užveržiamas ranka ir raktu
Sertifikatai	CE, SGS, RoHS (pagal tiekėjo duomenis)

Pagrindinės funkcijos

Sandarina kabelio įvadą – tarpinė apglėbia apvalkalą, IP68
Prilaiko kabelį – užveržta veržlė neleidžia jam laisvai slankioti
Uždaro angą korpuse – drėgmė ir dulkės nepatenka į skydą
Saugo apvalkalą – kabelis nesiliečia su aštriu angos kraštu
PG29 sriegis – įsukamas į korpusą ar skydą
Diapazonas Ø18–25 mm – vienas dydis keliems kabelių tipams

Kur naudojamas?

Grupinių ir aukštų skydų maitinimo kabelių įvadai
Šilumos siurblių ir elektromobilių įkrovimo stotelių lauko skydai
Saulės elektrinių inverterių AC kabelių įvadai į skydą
Siurblinių ir ventiliacijos agregatų galios kabeliai
Dirbtuvių ir ūkinių pastatų skydai
Staklių ir pramoninės įrangos maitinimo įvadai

Naudojimas pagal poreikį

Projektuotojui.
Skydo specifikacijoje galima nurodyti konkretų PG29 įvadą kabeliams Ø18–25 mm su IP68.

Elektrikui montuotojui.
Vienu dydžiu sutvarkomi dažniausi grupinių skydų maitinimo kabeliai, o veržlė užveržiama ranka ir raktu.

Šilumos siurblių ir įkrovimo stotelių montuotojui.
Lauke esančio skydo kabelio įvadas uždaromas sandariai, be improvizacijų su silikonu.

Praktinis panaudojimas

Jeigu į lauko skydą prie šilumos siurblio įvedamas kabelis, kurio išmatuotas išorinis Ø 21 mm, tada ES-PG29 jį dengia su atsarga iš abiejų pusių: sandariklis įsukamas į PG29 angą, kabelis prakišamas, o veržlė užveržiama, kol tarpinė tolygiai apglėbia apvalkalą.

Pliusai

IP68 pagal tiekėjo duomenis
Platus diapazonas – Ø18–25 mm vienam dydžiui
Užveržta veržlė prilaiko kabelį – hermetiko nereikia
Montuojama ranka ir raktu, be specialių įrankių
CE, SGS, RoHS – pagal tiekėjo duomenis
Šviesiai pilka spalva dera prie šviesiai pilkų skydų ir korpusų
Visa ES-PG serija – nuo PG7 iki PG63, pilka ir juoda

Minusai / ribojimai

Tiekėjas nenurodo medžiagos ir darbo temperatūros – specialioms sąlygoms (karštis, chemija) pasitikslinkite
IP68 panardinimo sąlygos (gylis, trukmė) nenurodytos – nuolatiniam darbui po vandeniu pasitikslinkite
Vienas sandariklis – vienas kabelis; keliems kabeliams reikia kelių angų arba membraninės plokštelės
Plonesniam nei Ø18 mm kabeliui rinkitės ES-PG25 (Ø16–21 mm), storesniam nei Ø25 mm – ES-PG36 (Ø22–32 mm)
Tinka tik apvaliam kabeliui – plokščio kabelio tarpinė sandariai neapglėbs

Saugos ir montavimo pastabos

Darbus skyde atlikite tik atjungę įtampą ir patikrinę, kad jos nėra
Po gręžimo ar pjovimo pašalinkite drožles iš skydo ir nuvalykite angos kraštą
Prieš įvesdami kabelį pamatuokite jo išorinį Ø slankmačiu – jis turi patekti į 18–25 mm
Veržlę užveržkite tolygiai: pirmiausia ranka, tada raktu, neperveržkite
Neįveskite kelių kabelių per vieną sandariklį

Greitas pasirinkimo gidas

Sriegis: PG29, išorinis Ø 37,0 mm

Kabelis: Ø18–25 mm

Apsauga: IP68

Spalva: pilka

Tinka, kai reikia:

įvesti vieną kabelį Ø18–25 mm į skydą ar korpusą
IP68 sandarumo kabelio įvade
pilko įvado šviesiai pilkiems skydams

Patikrinkite prieš naudojimą:

išorinį kabelio Ø (18–25 mm)
angos dydį ir sriegį – PG29, išorinis Ø 37,0 mm
ar sienelės storis leidžia įsukti 12 mm ilgio sriegį

Svarbus priminimas: ES-PG29 sandarina vieno kabelio įvadą, tačiau nėra priešgaisrinė pertvara ir nepakeičia kabelio tvirtinimo trasoje; keliems kabeliams reikia kelių angų arba membraninės plokštelės.

DUK

Kokio storio kabeliui tinka ES-PG29?
Vienam kabeliui, kurio išorinis Ø 18–25 mm; gyslų skerspjūvis mm² sandariklio dydžio nelemia.

Kokia anga reikalinga?
Sriegis PG29, jo išorinis Ø 37,0 mm pagal DIN 40430; sriegio ilgis 12 mm.

Ar per vieną sandariklį galima įvesti kelis kabelius?
Ne – vienas sandariklis skirtas vienam apvaliam kabeliui; keliems kabeliams reikia kelių angų arba membraninės plokštelės, pvz. HIK-1 ar HIK-2 (iki Ø64 mm).

Iš kokios medžiagos jis pagamintas ir kokiai temperatūrai skirtas?
Tiekėjas medžiagos ir darbo temperatūros nenurodo, todėl jų neteigiame; jei projektui tai privaloma, pasitarkite su mumis prieš užsakymą.

Ar yra juodas šio dydžio variantas?
Taip, tas pats dydis juodas – ES-PG29B; spalva renkama pagal korpuso išvaizdą.

Kabelio Ø 23 mm – rinktis PG29 ar PG36?
Tinka abu – ES-PG29 (Ø18–25 mm) ir ES-PG36 (Ø22–32 mm); patogiau rinktis tą, kurio diapazono viduryje yra kabelis, šiuo atveju ES-PG29.

Kabelio sandariklis ES-PG29, pilkas, IP68

ES-PG29 – pilkas PG29 kabelio sandariklis su veržle ir tarpine vienam kabeliui Ø18–25 mm, IP68. Skirtas grupinių ir lauko skydų maitinimo kabeliams.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
