Kabelio sandariklis su veržle ir tarpine | PG36 | kabeliui Ø22–32 mm | juodas | IP68 | ES-PG36B

Kodas: ES-PG36B

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 1.09 € su PVM
( 0.90 € be PVM )

Į krepšelį

ES-PG36B – juodas kabelio sandariklis su veržle ir tarpine, PG36 sriegis, vienam kabeliui, kurio išorinis Ø 22–32 mm. Apsauga IP68 (pagal tiekėjo duomenis), skirtas įvadiniams ir magistraliniams kabeliams.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG36 | kabeliui Ø22–32 mm | juodas | IP68 | ES-PG36B

ES-PG36B – juodas kabelio sandariklis su veržle ir tarpine, skirtas vienam kabeliui, kurio išorinis Ø 22–32 mm, įvesti į skydą ar korpusą per PG36 angą. Sandariklis įsukamas į korpusą, o užveržta veržlė suspaudžia tarpinę aplink kabelį. Pagal tiekėjo duomenis apsaugos laipsnis – IP68.

Pagrindinė mintis:
PG36 dažniausiai prireikia įvadiniams ir magistraliniams kabeliams – kai maitinimas atvedamas į namo įvadinį skydą ar daugiabučio laiptinės skydą. Tokio Ø dažniausiai būna 4–5 gyslų 25–35 mm² variniai galios kabeliai – tai tik orientyras, nes sandariklį lemia išorinis kabelio Ø, kurį verta pamatuoti slankmačiu. Kai storas kabelis įvedamas per atvirą angą ar netinkamo dydžio sandariklį, į skydą patenka drėgmė ir dulkės.

Sriegis
PG36

Kabelio Ø
22–32 mm

Apsauga
IP68

Spalva
Juoda

Veikimo principas

Pamatuokite išorinį kabelio Ø ir paruoškite PG36 angą korpuse.

Sandariklis įsukamas į korpusą, kabelis prakišamas, o veržlė užveržiama ranka ir raktu.

Tarpinė apglėbia kabelio apvalkalą – įvadas sandarus (IP68), o kabelis prilaikomas.

Kuo naudingas ES-PG36B?
Vienas dydis aprėpia kabelius nuo Ø22 iki Ø32 mm, todėl objekte nereikia ieškoti tikslaus atitikmens kiekvienam kabeliui. Sandarumą užtikrina tarpinė ir veržlė, o ne hermetikas, todėl įvadas atrodo tvarkingai ir jį galima atlaisvinti keičiant kabelį.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	ES-PG36B
Sriegis	PG36 (DIN 40430)
Sriegio išorinis Ø	47,0 mm
Sriegio ilgis	16 mm
Kabelio Ø (sandarinimo diapazonas)	22–32 mm
Kabelių skaičius	1
Apsaugos laipsnis	IP68 (EN 60529), pagal tiekėjo duomenis
Spalva	Juoda
Montavimas	Įsukamas į korpusą / skydą, užveržiamas ranka ir raktu
Sertifikatai	CE, SGS, RoHS (pagal tiekėjo duomenis)

Pagrindinės funkcijos

Sandarina kabelio įvadą – tarpinė apglėbia apvalkalą, IP68
Prilaiko kabelį – užveržta veržlė neleidžia jam laisvai slankioti
Uždaro angą korpuse – drėgmė ir dulkės nepatenka į skydą
Saugo apvalkalą – kabelis nesiliečia su aštriu angos kraštu
PG36 sriegis – įsukamas į korpusą ar skydą
Diapazonas Ø22–32 mm – vienas dydis keliems kabelių tipams

Kur naudojamas?

Individualių namų įvadiniai kabeliai į įvadinį skydą
Daugiabučių magistralinių linijų skydai
Komercinių patalpų paskirstymo skydai
Katilinių ir šilumos punktų galios skydai
Statybviečių skirstomieji skydai
Didesnių saulės elektrinių AC jungčių skydai

Naudojimas pagal poreikį

Projektuotojui.
Diapazonas Ø22–32 mm aprėpia platų įvadinių kabelių intervalą, todėl specifikaciją lengviau suderinti su realiu kabeliu.

Skydų surinkėjui.
Įvadinio skydo korpusas paruošiamas vienam storam kabeliui su IP68 sandarikliu.

Pastato administratoriui.
Įvadas į skydą lieka uždaras – prie įvadinių aparatų patenka mažiau dulkių ir drėgmės.

Praktinis panaudojimas

Jeigu rekonstruojant namo įvadą į skydą atvedamas kabelis, kurio išorinis Ø 29 mm, tada ES-PG36B yra tinkamas dydis: korpuse paruošiama PG36 anga, sandariklis įsukamas, kabelis prakišamas ir veržlė užveržiama raktu.

Pliusai

IP68 pagal tiekėjo duomenis
Platus diapazonas – Ø22–32 mm vienam dydžiui
Užveržta veržlė prilaiko kabelį – hermetiko nereikia
Montuojama ranka ir raktu, be specialių įrankių
CE, SGS, RoHS – pagal tiekėjo duomenis
Juoda spalva dera prie tamsių korpusų, mašinų ir įrenginių
Visa ES-PG serija – nuo PG7 iki PG63, pilka ir juoda

Minusai / ribojimai

Tiekėjas nenurodo medžiagos ir darbo temperatūros – specialioms sąlygoms (karštis, chemija) pasitikslinkite
IP68 panardinimo sąlygos (gylis, trukmė) nenurodytos – nuolatiniam darbui po vandeniu pasitikslinkite
Vienas sandariklis – vienas kabelis; keliems kabeliams reikia kelių angų arba membraninės plokštelės
Plonesniam nei Ø22 mm kabeliui rinkitės ES-PG29B (Ø18–25 mm), storesniam nei Ø32 mm – ES-PG42B (Ø32–38 mm)
Tinka tik apvaliam kabeliui – plokščio kabelio tarpinė sandariai neapglėbs

Saugos ir montavimo pastabos

Darbus skyde atlikite tik atjungę įtampą ir patikrinę, kad jos nėra
Po gręžimo ar pjovimo pašalinkite drožles iš skydo ir nuvalykite angos kraštą
Prieš įvesdami kabelį pamatuokite jo išorinį Ø slankmačiu – jis turi patekti į 22–32 mm
Veržlę užveržkite tolygiai: pirmiausia ranka, tada raktu, neperveržkite
Neįveskite kelių kabelių per vieną sandariklį

Greitas pasirinkimo gidas

Sriegis: PG36, išorinis Ø 47,0 mm

Kabelis: Ø22–32 mm

Apsauga: IP68

Spalva: juoda

Tinka, kai reikia:

įvesti vieną kabelį Ø22–32 mm į skydą ar korpusą
IP68 sandarumo kabelio įvade
juodo įvado tamsiems korpusams ar mašinoms

Patikrinkite prieš naudojimą:

išorinį kabelio Ø (22–32 mm)
angos dydį ir sriegį – PG36, išorinis Ø 47,0 mm
ar sienelės storis leidžia įsukti 16 mm ilgio sriegį

Svarbus priminimas: ES-PG36B sandarina vieno kabelio įvadą, tačiau nėra priešgaisrinė pertvara ir nepakeičia kabelio tvirtinimo trasoje; keliems kabeliams reikia kelių angų arba membraninės plokštelės.

DUK

Kokio storio kabeliui tinka ES-PG36B?
Vienam kabeliui, kurio išorinis Ø 22–32 mm; gyslų skerspjūvis mm² sandariklio dydžio nelemia.

Kokia anga reikalinga?
Sriegis PG36, jo išorinis Ø 47,0 mm pagal DIN 40430; sriegio ilgis 16 mm.

Ar per vieną sandariklį galima įvesti kelis kabelius?
Ne – vienas sandariklis skirtas vienam apvaliam kabeliui; keliems kabeliams reikia kelių angų arba membraninės plokštelės, pvz. HIK-1 ar HIK-2 (iki Ø64 mm).

Iš kokios medžiagos jis pagamintas ir kokiai temperatūrai skirtas?
Tiekėjas medžiagos ir darbo temperatūros nenurodo, todėl jų neteigiame; jei projektui tai privaloma, pasitarkite su mumis prieš užsakymą.

Ar juodas variantas atsparesnis UV?
Tiekėjas UV atsparumo nenurodo – juoda spalva renkama dėl korpuso išvaizdos; pilkas tas pats dydis – ES-PG36.

Kabelio Ø lygiai 32 mm – tiks ES-PG36B?
32 mm yra ES-PG36B viršutinė riba; pamatuokite kabelį keliose vietose, ir jei Ø didesnis – rinkitės ES-PG42B (Ø32–38 mm).

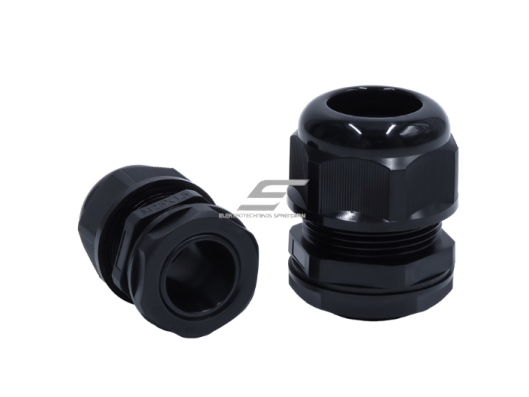

Kabelio sandariklis ES-PG36B, juodas, IP68

ES-PG36B – juodas PG36 kabelio sandariklis su veržle ir tarpine vienam kabeliui Ø22–32 mm, IP68. Skirtas įvadiniams ir magistraliniams kabeliams.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
