Kabelio sandariklis su veržle ir tarpine | PG7 | kabeliui Ø3–6,5 mm | pilkas | IP68 | ES-PG7

Kodas: ES-PG7

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.07 € su PVM
( 0.06 € be PVM )

Į krepšelį

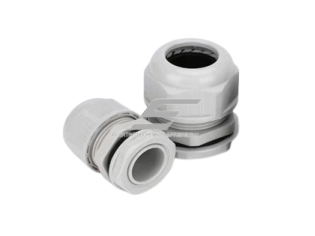

Pilkas kabelio sandariklis su PG7 sriegiu, užveržiama veržle ir tarpine. Sandarina vieną apvalų kabelį, kurio išorinis Ø 3–6,5 mm – ploni signaliniai ir valdymo kabeliai (jutikliai, galiniai jungikliai, termostatai, mygtukai). Apsauga IP68 (EN 60529), sriegio ilgis 8 mm.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG7 | kabeliui Ø3–6,5 mm | pilkas | IP68 | ES-PG7

ES-PG7 – pilkas kabelio sandariklis su PG7 sriegiu, užveržiama veržle ir tarpine. Jis įsukamas į PG7 angą korpuse ar skyde, užveržiamas ranka ir galutinai priveržiamas raktu. Tarpinė apglėbia vieną apvalų kabelį, kurio išorinis Ø 3–6,5 mm, ir uždaro tarpą tarp kabelio ir korpuso.

Pagrindinė mintis:
PG7 – mažiausias ES-PG serijos dydis: sriegio išorinis Ø 12,5 mm telpa ant siauros jutiklio dėžutės ar mažo pulto sienelės, o Ø3–6,5 mm diapazonas sandariai suspaudžia ir ploną signalinį kabelį. Pilka spalva tinka šviesiai pilkiems skydams ir plastikinėms dėžutėms.

Sriegis
PG7

Kabelio Ø
3–6,5 mm

Apsauga
IP68

Sriegio ilgis
8 mm

Veikimo principas

Montavimas. Atjungus įtampą, sandariklis įsukamas į PG7 angą, tada kabelis prakišamas per atlaisvintą veržlę ir tarpinę.

Veikimas. Veržlė užveržiama ranka ir priveržiama raktu – tarpinė tolygiai suspaudžiama aplink Ø3–6,5 mm kabelio apvalkalą ir kartu prilaiko kabelį.

Rezultatas. Sandarus IP68 įvadas (EN 60529): dulkės nepatenka, įvadas skirtas ilgalaikiam panardinimui – konkrečias IP68 bandymo sąlygas (gylį ir trukmę) nustato gamintojas.

Kuo naudingas ES-PG7?
Leidžia į mažą korpusą įvesti ploną kabelį su IP68 sandarumu – ten, kur didesnis sandariklis nei tilptų, nei sandariai suspaustų tokio kabelio.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	ES-PG7
Sriegis	PG7 (DIN 40430)
Sriegio išorinis Ø	12,5 mm
Sriegio ilgis	8 mm
Kabelio išorinis Ø	3–6,5 mm
Kabelių skaičius	1

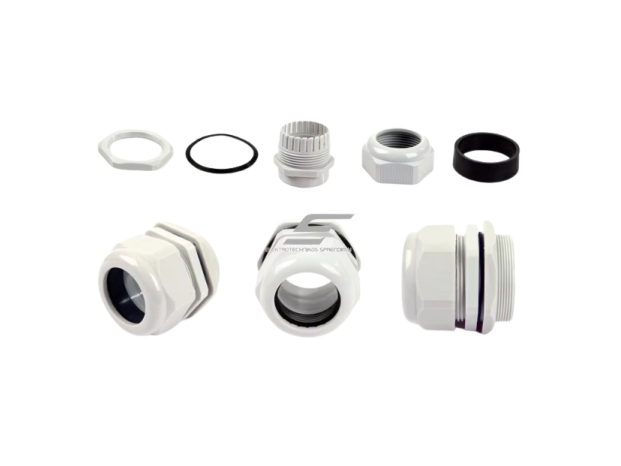

Konstrukcija	korpusas su sriegiu, užveržiama veržlė, tarpinė
Užveržimas	ranka, galutinai raktu
Apsaugos laipsnis	IP68 (EN 60529)
Sertifikatai	CE, SGS, RoHS (pagal tiekėjo duomenis)
Spalva	pilkas

Pagrindinės funkcijos

IP68 sandarinimas – apsauga nuo dulkių ir ilgalaikio panardinimo (EN 60529).
PG7 sriegis – sriegio išorinis Ø 12,5 mm, sriegio ilgis 8 mm.
Diapazonas Ø3–6,5 mm – ploni signaliniai ir valdymo kabeliai (jutikliai, galiniai jungikliai, termostatai, mygtukai).
Veržlė su tarpine – sandarina ir prilaiko kabelį, mažina tempimą ant gnybtų.
Paprastas užveržimas – ranka, galutinai raktu, be specialių įrankių.
Pilka spalva – dera su šviesiai pilkais skydais ir dėžutėmis.

Kur naudojamas?

Temperatūros, slėgio ir lygio jutiklių korpusai
Galinių jungiklių ir induktyvinių daviklių prijungimo dėžutės
Maži valdymo pultai su mygtukais ir signalinėmis lemputėmis
Drenažo šulinių ir siurblinių jutiklių įvadai, kur galimas užliejimas
Lauko apšvietimo ir laistymo sistemų valdymo dėžutės

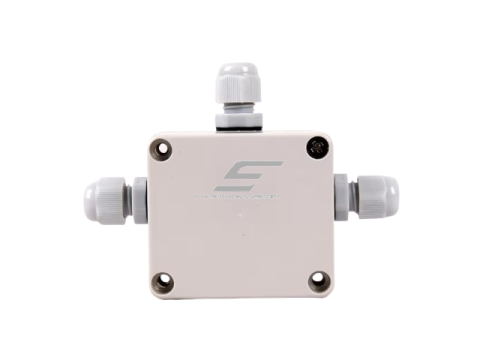

Įrenginių korpusai, į kuriuos įvedamas signalinis kabelis
Seno sutrūkinėjusio PG7 įvado keitimas remonto metu

Naudojimas pagal poreikį

Automatikos montuotojui.
Jutiklių ir mygtukų kabeliai ploni – Ø3–6,5 mm diapazonas juos suspaudžia be papildomų įvorių ir išlaiko IP68.

Įrenginių gamintojui.
Mažas sriegio išorinis Ø 12,5 mm leidžia išdėstyti kelis įvadus net ant siauros korpuso sienelės.

Pastato administratoriui.
Rūsiuose ir šuliniuose, kur gali užlieti, IP68 įvadas jutiklio dėžutėje mažina gedimų ir pakartotinių iškvietimų riziką.

Praktinis panaudojimas

Jeigu drenažo šulinyje montuojate lygio jutiklio prijungimo dėžutę ir į ją ateina signalinis kabelis, kurio išmatuotas išorinis Ø – 5 mm, tada ES-PG7 yra tinkamas dydis: įsukate sandariklį į PG7 angą, prakišate kabelį, užveržiate veržlę ranka ir priveržiate raktu, kol kabelis tarpinėje nebejuda.

Pliusai

IP68 pagal EN 60529 – aukštesnė apsauga nei IP67 serijos
Aiškus diapazonas Ø3–6,5 mm vienam PG7 dydžiui
Veržlė kartu sandarina ir prilaiko kabelį
Užveržiamas ranka ir raktu – greitas montavimas
CE, SGS, RoHS – pagal tiekėjo duomenis
Tas pats dydis yra ir juodos spalvos – ES-PG7B

Minusai / ribojimai

Diapazonas ribotas: plonesnio nei 3 mm kabelio sandariklis sandariai nesuspaus, o storesniam nei 6,5 mm rinkitės ES-PG9 (PG9, Ø4–8 mm).
Vienas sandariklis – vienas apvalus kabelis; plokščiam kabeliui ar keliems laidams netinka.
Sriegio ilgis 8 mm – storai korpuso sienelei (ypač su kontrveržle) jo gali neužtekti.
Medžiaga ir darbo temperatūra mūsų duomenyse nenurodytos – ypatingoms sąlygoms (karštis, chemikalai, tiesioginė saulė) parametrus patikslinkite prieš užsakydami.
Nėra priešgaisrinė pertvara – kabelių praėjimų per gaisrines sienas nepakeičia.

Saugos ir montavimo pastabos

Darbus skyde ar dėžutėje atlikite tik atjungę įtampą ir patikrinę, kad jos nėra.
Po gręžimo ar sriegimo pašalinkite visas drožles iš korpuso – jos gali sukelti trumpąjį jungimą.
Lygią angą gręžkite pagal sriegio išorinį Ø 12,5 mm – per didelėje angoje sandarumas neužtikrinamas.
Veržlę užveržkite ranka, tada priveržkite raktu, kol kabelis tarpinėje nebejuda; per stipriai priveržus galima pažeisti sriegį ar tarpinę.
Kabelį veskite iš apačios arba su lašų kilpa, kad vanduo nebėgtų kabeliu prie įvado.

Greitas pasirinkimo gidas

PG7 sriegis (Ø 12,5 mm)

Kabelis Ø3–6,5 mm

IP68, sriegio ilgis 8 mm

Pilkas – ES-PG7

Tinka, kai reikia:

sandariai įvesti vieną apvalų kabelį Ø3–6,5 mm
IP68 įvado ten, kur galimas užliejimas ar ilgalaikė drėgmė
kad įvadas derėtų prie šviesiai pilko skydo ar dėžutės

Patikrinkite prieš naudojimą:

Kabelio išorinį Ø slankmačiu – jis turi būti 3–6,5 mm.
Angą: sriegta PG7 anga ar lygi Ø 12,5 mm anga (tada reikės kontrveržlės – komplektaciją patikslinkite) ir ar sienelei pakaks 8 mm sriegio.
Darbo sąlygas: medžiaga, darbo temperatūra ir IP68 panardinimo gylis mūsų duomenyse nenurodyti.

Svarbus priminimas: Sandariklis sandarina ir prilaiko vieną kabelį, bet nėra priešgaisrinė pertvara ir nepakeičia kabelių praėjimų per gaisrines sienas sandarinimo.

DUK

Kokio storio kabeliui tinka ES-PG7?
Kabeliui, kurio išorinis Ø yra 3–6,5 mm – matuokite apvalkalą slankmačiu, o ne gyslų skerspjūvį mm².

Ar PG7 tinka 3×1,5 mm² maitinimo kabeliui?
Dažniausiai ne – tokio kabelio išorinis Ø paprastai didesnis nei 6,5 mm; patikrinkite matmenį ir, jei reikia, rinkitės ES-PG9 (PG9, Ø4–8 mm).

Kuo ES-PG7 skiriasi nuo ES-PG7B?
Tik spalva: ES-PG7 – pilkas, ES-PG7B – juodas; sriegis, diapazonas ir IP68 tie patys, UV atsparumas nenurodytas, todėl spalvą rinkitės pagal korpusą.

Ar vietoj ES-PG7 galima naudoti PG-07 / PG-07B?
Galima ten, kur pakanka IP67 ir kabelis telpa į Ø3,5–6 mm diapazoną; kur įvadas gali ilgai būti po vandeniu, likite prie IP68 – ES-PG7 arba pilko 00810 (tas pats dydis ir diapazonas).

Kokio dydžio angą reikia korpuse?
Sriegtai angai – PG7 sriegis; lygios angos Ø pagal sriegio išorinį Ø 12,5 mm, iš vidaus priveržiant kontrveržle.

Ar per vieną sandariklį galima įvesti du laidus?
Ne – tarpinė sandarina tik vieną apvalų kabelį; kiekvienam kabeliui naudokite atskirą sandariklį.

ES-PG7 – PG7 kabelio sandariklis Ø3–6,5 mm, pilkas, IP68
