RDCZ greičio reguliatorius gali būti naudojamas kaip skaitmeninis reguliatorius AC ventiliatoriams valdyti arba kaip HVAC valdiklis AC ventiliatorių valdymui pagal pasirinktą parametrą. Rankiniu režimu RDCZ yra reguliatorius AC ventiliatorių greičiui keisti, turintis tris mygtukus ir septynių segmentų LED ekraną. Jis gali būti naudojamas tiesiogiai valdyti AC ventiliatorius bei integruotas į BMS sistemą greičio stebėjimui arba nuotoliniam valdymui per Modbus RTU. Automatiniu režimu RDCZ yra pagal temperatūrą, drėgmę, CO2, oro kokybę, CO, diferencialinį slėgį veikiantis reguliatorius, kuris gali valdyti AC ventiliatoriaus greitį. Jis kombinuojamas su potinkinio montavimo 230VAC jutikliais. Prijungus tokį daviklį RDCZ atpažins kokius parametrus galima valdyti ir leis pasirinkti norimą valdyti parametrą. Taip pat teks pasirinkti šildymo ar vėdinimo režimą ir kokią matuojamo parametro vertę norite palaikyti. RDCZ gali būti baltu ar juodu korpusu, bei tinkamas virštinikiniam (IP54) ir potinkiniam (IP44) montavimui. Maitinimo įtampa 110 – 230 VAC.

Oro kokybės (VOC) kambarinis jutiklis

VOC išėjimai:

14-20 mA

0-10 Vdc

2 rėliniai išėjimai

Garsinis signalaz ( buzzer)

Modbus RS485

LCD displėjus

Transformatorinis ventiliatoriaus greičio reguliatorius su TK (šiluminės apsaugos) gnybtais – patikimas ir tylus sprendimas vienfazių AC ventiliatorių bei kitų įtampa valdomų variklių greičio reguliavimui. Dėl autotransformatoriaus technologijos reguliatorius užtikrina tobulos sinusoidės formos išėjimo įtampą, todėl variklis dirba stabiliai, be ūžesio ir papildomo elektromagnetinio triukšmo. Integruoti TK gnybtai leidžia saugiai prijungti variklio šiluminę apsaugą – gedimo atveju išėjimas automatiškai išjungiamas, o raudona indikacija aiškiai informuoja apie sutrikimą.

Reguliatorius skirtas vienfaziams, įtampa reguliuojamiems varikliams. Greitis valdomas 5 pakopomis, keičiant variklio maitinimo įtampą. Autotransformatorius turi 6 įtampos išėjimus, todėl prireikus galima keisti pakopų išdėstymą ir pritaikyti reguliavimą konkrečiam ventiliatoriui ar sistemai.

Maitinimo įtampa 230 VAC / 50—60 Hz

Nereguliuojamas išėjimas 230 VAC, 2 A

Maks. apkrova priklausomai nuo versijos

Korpusas Plastikinis Plastikinis (R-ABS, UL94-V0, grey RAL 7035) arba metalinis (RAL 7035, miltelinis padengimas) priklausomai nuo gaminio versijos

5 laipsnių rotacinis jungiklis rankiniam valdymui ir išjungimui

Maks. galios diapazonas 0,8 A—20 A

Temperatūra -20—35 °C

IP 54

Maitinimo įtampa 230 VAC / 50—60 Hz

Nereguliuojamas išėjimas 230 VAC, 2 A

Maks. apkrova priklausomai nuo versijos

Korpusas Plastikinis (R-ABS, UL94-V0, grey RAL 7035) arba metalinis (RAL 7035, miltelinis padengimas) priklausomai nuo gaminio versijos

5 laipsnių rotacinis jungiklis rankiniam valdymui ir išjungimui

Maks. galios diapazonas 0,8 A—20 A

Temperatūra -20—35 °C

IP 54

Maitinimo įtampa 230 VAC / 50—60 Hz

Nereguliuojamas išėjimas 230 VAC, 2 A

Maks. apkrova priklausomai nuo versijos

Korpusas Plastikinis (R-ABS, UL94-V0, grey RAL 7035) arba metalinis (RAL 7035, miltelinis padengimas) priklausomai nuo gaminio versijo

5 laipsnių rotacinis jungiklis rankiniam valdymui ir išjungimui

Maks. galios diapazonas 0,8 A—20 A

Temperatūra -20—35 °C

IP 54

Maitinimo įtampa 230 VAC / 50—60 Hz

Nereguliuojamas išėjimas 230 VAC, 2 A

Maks. apkrova priklausomai nuo versijos

Korpusas Plastikinis (R-ABS, UL94-V0, grey RAL 7035) arba metalinis (RAL 7035, miltelinis padengimas) priklausomai nuo gaminio versijos

Maks. galios diapazonas 0,8 A—20 A

Temperatūra -20—35 °C

IP 54

Maitinimas maks. 230 VAC ±10 % / 50—60 Hz

Išėjimai 0—10 VDC

Naudojimas maks. 8 mA

Apkrova min. 1 kΩ

Temperatūra  0—40 °C

Nuo purslų apsaugantis korpusas

Tolygus išėjimo įtampos valdymas

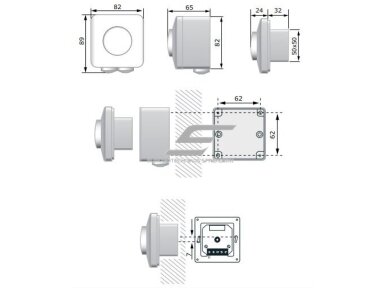

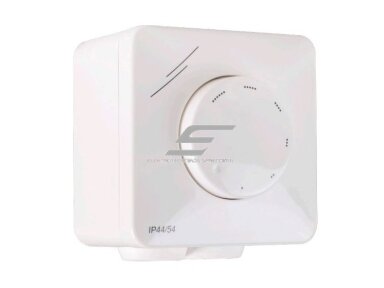

Tinka potinkiniam (IP44) ir virštinkiniam montavimui (IP54)

Maitinimas 230 VAC ± 10 % - 50 / 60 Hz

Reguliuojamas išėjimas 30—100 % Us (69—230 VAC)

Nereguliuojamas išėjimas 230 VAC / max. 2 A

Variklio apsauga nuo perkaitimo

Minimalios ir maksimalios išįjimo įtampos nustatymo trimeriai arba Modbusas

Modbus RTU (RS485) jungtis

Maks. apkrova priklausomai nuo versijos

Temperatūra -20—40 °C

IP 54

Maitinimas 230 VAC ± 10 % - 50 / 60 Hz

Reguliuojamas išėjimas 30—100 % Us (69—230 VAC)

Nereguliuojamas išėjimas 230 VAC / max. 2 A

Variklio apsauga nuo perkaitimo

Minimalios ir maksimalios išįjimo įtampos nustatymo trimeriai arba Modbusas

Modbus RTU (RS485) jungtis

Maks. apkrova priklausomai nuo versijos

Temperatūra -20—40 °C

IP 54

Maitinimas 230 VAC ± 10 % - 50 / 60 Hz

Reguliuojamas išėjimas 30—100 % Us (69—230 VAC)

Nereguliuojamas išėjimas 230 VAC / max. 2 A

Variklio apsauga nuo perkaitimo

Minimalios ir maksimalios išįjimo įtampos nustatymo trimeriai arba Modbusas

Modbus RTU (RS485) jungtis

Maks. apkrova priklausomai nuo versijos

Temperatūra -20—40 °C

IP 54

Maitinimas 230 VAC ± 10 % - 50 / 60 Hz

Reguliuojamas išėjimas 30—100 % Us (69—230 VAC)

Nereguliuojamas išėjimas 230 VAC / max. 2 A

Variklio apsauga nuo perkaitimo

Minimalios ir maksimalios išįjimo įtampos nustatymo trimeriai arba Modbusas

Modbus RTU (RS485) jungtis

Maks. apkrova priklausomai nuo versijos

Temperatūra -20—40 °C

IP 54
