Sutemų relė lauko montavimui | su įmontuotu fotoelementu | 16 A | 24–264 V AC | 1NO | Elsp Group | ES-TS01
Kodas: ES-TS01Kaina 14.30 € su PVM( 11.82 € be PVM )Lauko sutemų relė su įmontuotu fotoelementu: 1NO 16 A AC1, plati maitinimo įtampa 24–264 V AC, sandarus baltas korpusas.
-
Sutemų relė su įmontuotu fotoelementu | 16 A | 24–264 V AC | ES-TS01

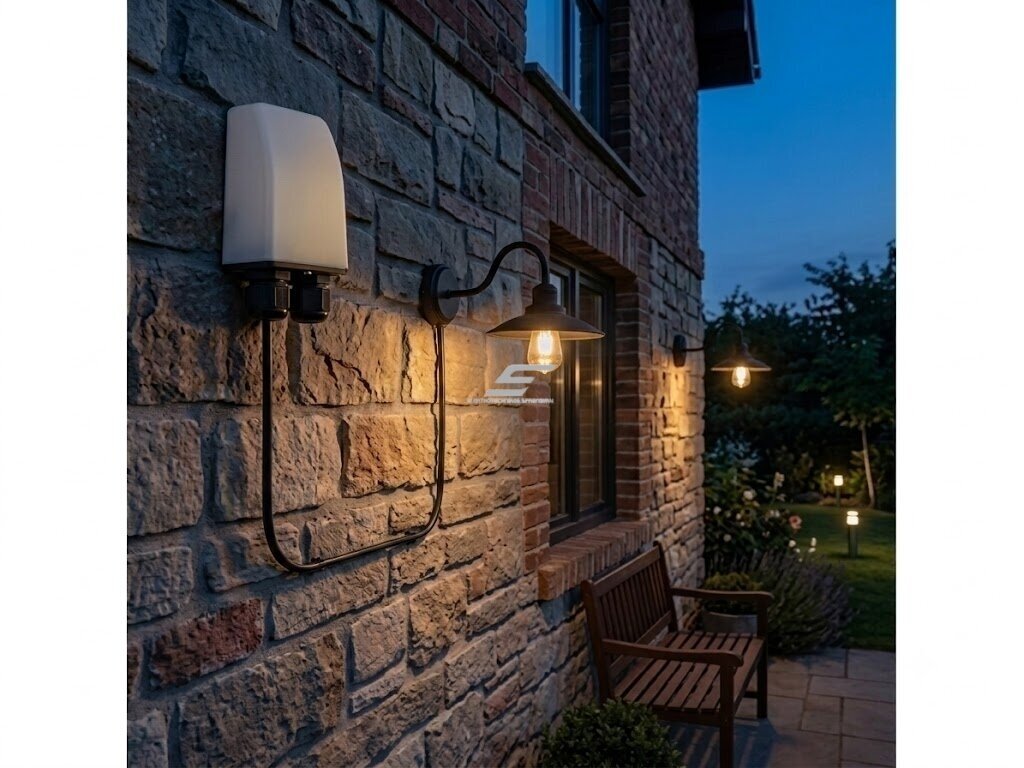

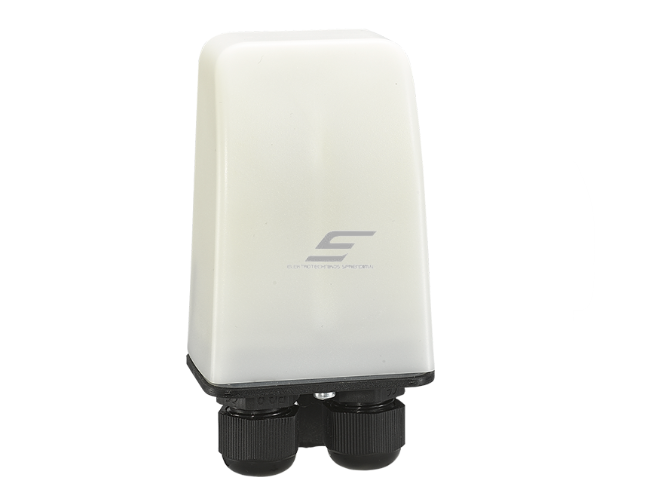

ES-TS01 – lauko sutemų relė, kurios fotoelementas įmontuotas pačiame korpuse. Sutemus ji įjungia apšvietimą, prašvitus – išjungia. Atskiro jutiklio ir jo kabelio tiesti nereikia: relė montuojama lauke, ten, kur mato dienos šviesą. Tinka gatvių, kiemų, privažiavimų ir teritorijų apšvietimui.
Pagrindinė mintis:
Relė maitinama plačiu 24–264 V AC diapazonu, todėl tinka ir įprastam 230 V tinklui, ir 24 V AC valdymo grandinėms. 16 A AC1 kontaktas gali tiesiogiai jungti nedidelę šviestuvų grupę arba duoti signalą kontaktoriaus ritei, kai apkrova didesnė.Maitinimas
24–264 V AC, 50/60 HzIšėjimas
1NO, 16 A AC1Jutiklis
įmontuotas fotoelementasKorpusas
sandarus, baltasValdymas
tiesiogiai arba per kontaktoriųVeikimo principas
Fotoelementas korpuse nuolat matuoja aplinkos šviesą. Sutemus relė sujungia NO kontaktą ir įjungia apšvietimą, prašvitus – kontaktą atjungia.
Relė turi vieną normaliai atvirą (1NO) kontaktą. Per jį galima tiesiogiai maitinti šviestuvus arba valdyti modulinio kontaktoriaus ritę skyde – tada didelę apkrovą jungia kontaktorius.
Kadangi jutiklis yra relės korpuse, svarbiausia teisingai parinkti montavimo vietą: relė turi matyti natūralią dienos šviesą, bet jos neturi apšviesti valdomi šviestuvai.
Kodėl 24–264 V AC?
Plati maitinimo įtampa leidžia tą pačią relę naudoti 230 V AC apšvietimo linijoje ir 24 V AC valdymo grandinėje, pvz., kai skyde yra valdymo transformatorius. Nereikia ieškoti atskiros versijos kiekvienai įtampai.Techninės specifikacijos
Prekės tipas Sutemų relė (foto relė) su įmontuotu fotoelementu, lauko montavimui Gamintojas / modelis Elsp Group ES-TS01 Maitinimo įtampa 24–264 V AC, 50/60 Hz Išėjimas 1NO (normaliai atviras kontaktas) Komutuojama srovė 16 A (AC1) Šviesos jutiklis fotoelementas, įmontuotas korpuse Korpusas sandarus, lauko montavimui Spalva balta Valdymo būdas tiesiogiai šviestuvai arba kontaktoriaus ritė Pagrindinės funkcijos
- Automatinis įjungimas sutemus – apšvietimas dega tik tamsiu paros metu.
- Įmontuotas fotoelementas – nereikia atskiro jutiklio ir jo kabelio.
- Plati maitinimo įtampa 24–264 V AC – viena relė 230 V ir 24 V AC grandinėms.
- 1NO 16 A AC1 kontaktas – tiesioginis šviestuvų jungimas arba kontaktoriaus valdymas.
- Sandarus korpusas – skirtas montuoti lauke.
Kuo skiriasi nuo panašių modelių?
- ES-G02 – Sieninė foto relė su įmontuotu jutikliu: 10 A, 220–240 V AC, reguliuojamos ribos 10–250 lx, IP44.
- F&F AWZ – Sieninė relė su įmontuotu IP65 jutikliu, 16 A ir reguliuojama 2–1000 lx riba.
- 65593 – 25 A išėjimas ir 10–100 lx riba – kai tiesiogiai jungiama didesnė apkrova.
- VEXEN TWR1 – Modulinė relė ant DIN bėgelio su išoriniu IP65 jutikliu ir 1–100 lx rankenėle – kai relė turi būti skyde, o lauke tik jutiklis.
Kur naudojamas?
- Gatvių ir privažiavimų apšvietimas
- Kiemo, takų ir automobilių aikštelių šviestuvai
- Fasadų ir pastatų kontūrų apšvietimas
- Sandėlių, ūkių ir gamybinių teritorijų prožektoriai
- Apšvietimo grupių valdymas per kontaktorių skyde
- Apšvietimo sistemos su 24 V AC valdymo grandine
Naudojimas pagal poreikį
Elektrikui.
Viena relė įtampoms nuo 24 iki 264 V AC, jutiklis jau korpuse – mažiau laidų ir montavimo darbo.Namo ar sodybos savininkui.
Kiemo ir įvažiavimo apšvietimas įsijungia sutemus be laikmačio derinimo, o dieną nedega veltui.Įmonės ar ūkio vadovui.
Teritorijos apšvietimas valdomas pagal realią šviesą, o didelės prožektorių grupės jungiamos per kontaktorių.Praktinis panaudojimas
Jeigu reikia automatizuoti kelių LED prožektorių kiemo apšvietimą, ES-TS01 įrenkite šiaurinėje pastato pusėje, kur relės nepasiekia pačių prožektorių šviesa. NO kontaktu valdykite modulinio kontaktoriaus ritę skyde, o prožektorių grupę junkite per kontaktorių. Taip relės kontaktas neapkraunamas LED paleidimo srovėmis, o apšvietimas įsijungia sutemus visus metus.Pliusai
- Įmontuotas fotoelementas – nereikia atskiro jutiklio
- Plati maitinimo įtampa 24–264 V AC, 50/60 Hz
- 1NO 16 A AC1 kontaktas
- Sandarus korpusas lauko montavimui
- Šviestuvus valdo tiesiogiai arba per kontaktorių
⚠ Saugos ir montavimo pastabos
- Relę montuokite taip, kad fotoelementą apšviestų dienos šviesa, bet nepasiektų valdomų šviestuvų šviesa – kitaip relė pradės pati save išjungti.
- Fotoelemento nenukreipkite į tiesioginę saulę ir į kelio pusę, kur jį apšviečia automobilių žibintai.
- Relė montuojama lauke – laidų sujungimus atlikite sandariai, kad drėgmė nepatektų į korpusą.
- Didesnei apkrovai relė turi valdyti kontaktoriaus ritę, o ne tiesiogiai šviestuvų grupę.
- Maitinimo įtampa turi būti 24–264 V AC ribose; grandinę apsaugokite atitinkamu automatiniu jungikliu.
- Montavimą atlieka kvalifikuotas elektrikas, atjungęs ir patikrinęs įtampos nebuvimą.
Greitas pasirinkimo gidas
24–264 V AC16 A AC11NOĮmontuotas fotoelementasTinka, kai reikia:- automatiškai įjungti lauko apšvietimą sutemus;
- relės su jutikliu korpuse, be atskiro jutiklio kabelio;
- pagal šviesą valdyti kontaktorių 230 V arba 24 V AC grandinėje.
Patikrinkite prieš naudojimą:- apkrovos tipą ir paleidimo srovę (LED – per kontaktorių);
- montavimo vietą – kad relė matytų dienos šviesą, bet ne savo šviestuvus;
- valdymo grandinės įtampą (24–264 V AC).
Svarbus priminimas: sutemų relė valdo apšvietimą pagal šviesą, bet nepakeičia apsaugos aparatų ir neišjungia apšvietimo nakties viduryje – tam reikia relės su laikmačiu.☝ Elsprendimai.eu rekomenduoja:- Moduliniai kontaktoriai – kai valdoma LED ar prožektorių grupė viršija relės galimybes.
- Modulinės laiko relės – kai apšvietimą reikia išjungti po nustatyto laiko.
- Foto relės ir prieblandos jungikliai – visi prieblandos jungikliai vienoje vietoje.
DUK
Ar reikia atskiro šviesos jutiklio?
Ne, fotoelementas įmontuotas relės korpuse.Kur montuoti relę?
Lauke, šiaurinėje pastato pusėje, kur ją apšviečia dienos šviesa, bet ne valdomi šviestuvai ar automobilių žibintai.Ar galima tiesiogiai jungti LED prožektorius?
Nedidelę apkrovą – taip, bet didesnėms LED grupėms dėl paleidimo srovės naudokite modulinį kontaktorių.Ar relė tinka 24 V AC grandinei?
Taip, maitinimo įtampa – 24–264 V AC, 50/60 Hz.Kaip valdyti didelę apšvietimo grupę?
NO kontaktu valdykite modulinio kontaktoriaus ritę, o šviestuvus junkite per kontaktoriaus galios kontaktus.Sutemų relė su įmontuotu fotoelementu | 16 A | 24–264 V AC | ES-TS01
ES-TS01 – lauko sutemų relė su įmontuotu fotoelementu, 1NO 16 A AC1 kontaktu ir plačia 24–264 V AC maitinimo įtampa. Automatiškai įjungia gatvių, kiemo ir teritorijų apšvietimą sutemus – tiesiogiai arba per kontaktorių.
