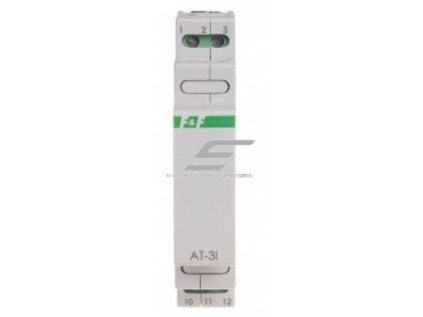

Temperatūros keitiklis PT100 į 4–20 mA | −100…+100 °C | 9–30 V DC | 1 modulis DIN | be jutiklio | F&F AT-3I

Kodas: AT-3I

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 74.19 € su PVM
( 61.31 € be PVM )

Į krepšelį

F&F AT-3I paverčia PT100 jutiklio signalą į 4–20 mA diapazone −100…+100 °C ir leidžia jį perduoti iki 300 m. Maitinimas 9–30 V DC, 1 modulis ant DIN bėgelio, jutiklis į komplektą neįeina.

Prekės aprašymas

Temperatūros keitiklis PT100 → 4–20 mA | −100…+100 °C | 9–30 V DC | 1 modulis DIN | be jutiklio | F&F AT-3I

F&F AT-3I – temperatūros keitiklis, kuris išorinio PT100 jutiklio varžą paverčia standartiniu 4–20 mA srovės signalu. Matavimo diapazonas – −100…+100 °C. Keitiklis užima 1 modulį (18 mm) ant 35 mm DIN bėgelio ir maitinamas 9–30 V DC. Jutiklis į komplektą neįeina – parenkamas pagal vietą (vamzdis, talpa, oras).

⚠ Maitinimas tik 9–30 V DC. Nejunkite keitiklio tiesiai į 230 V AC tinklą – jis bus sugadintas.

Pagrindinė mintis:
Daugelis valdiklių, PLC ir rodiklių priima 4–20 mA, bet ne tiesioginį PT100 jutiklį. AT-3I tampa tiltu tarp jutiklio ir valdiklio: srovės signalas atsparus trukdžiams ir gali būti perduodamas iki 300 m kabeliu. Taip temperatūrą galima matuoti toli nuo skydo, nepakeičiant valdiklio.

Įėjimas
PT100

Diapazonas
−100…+100 °C

Išėjimas
4–20 mA

Maitinimas
9–30 V DC

Veikimo principas

PT100 – platinos varžos jutiklis, kurio varža 0 °C temperatūroje yra 100 Ω (IEC 60751); kylant temperatūrai varža didėja. AT-3I matuoja šią varžą ir apskaičiuoja temperatūrą.

Išmatuota vertė diapazone −100…+100 °C perskaičiuojama į 4–20 mA analoginį srovės signalą. Išėjime įrengtas filtras nuo trukdžių.

Srovės signalas mažai priklauso nuo kabelio varžos, todėl išėjimo signalo kabelis gali būti iki 300 m. Prijungimui naudojami išimami 2,5 mm² gnybtai.

Kuo naudingas PT100 keitiklis į 4–20 mA?
Jis leidžia prijungti PT100 jutiklį prie bet kurio įrenginio su 4–20 mA įėjimu – PLC, valdiklio, rodiklio ar registratoriaus. Signalas perduodamas dideliu atstumu be tikslumo praradimo dėl kabelio.

Techninės specifikacijos

Prekės tipas	Temperatūros keitiklis su srovės išėjimu
Gamintojas / modelis	F&F / AT-3I (MAX-AT-3I)
Maitinimo įtampa	9–30 V DC
Jutiklio tipas	PT100 (išorinis, į komplektą neįeina)
Suderinamas zondas	F&F RT56 (PT100)
Matavimo diapazonas	−100…+100 °C
Išėjimo signalas	4–20 mA
Didžiausia matavimo paklaida	±1,0 °C
Apdorojimo paklaida	±0,5 %
Išėjimo signalo kabelio ilgis	iki 300 m
Galios sąnaudos	0,8 W
Gnybtai	Išimami, 2,5 mm²
Priveržimo momentas	0,4 N·m
Darbinė temperatūra	−20…+50 °C
Plotis	1 modulis (18 mm)
Montavimas	Ant 35 mm DIN bėgelio
Apsaugos laipsnis	IP20

Pagrindinės funkcijos

PT100 → 4–20 mA – jutiklio varža paverčiama standartiniu pramoniniu signalu.
Diapazonas −100…+100 °C – šaldymui, šildymui, vėdinimui ir technologiniams procesams.
Trukdžių filtras išėjime – stabilesnis signalas skyde su dažnio keitikliais ir kontaktoriais.
Signalo kabelis iki 300 m – valdiklis gali būti toli nuo matavimo vietos.
Maitinimas 9–30 V DC – tinka standartinis 12 V ar 24 V DC šaltinis.
1 modulis DIN bėgelyje – užima vos 18 mm vietos skyde.
Išimami gnybtai – patogu keisti įrenginį neatjungiant laidų nuo gnybtų.
Mažos sąnaudos 0,8 W – nedidelė apkrova maitinimo šaltiniui.

Kuo skiriasi nuo panašių?

Keitiklis su reguliuojamu diapazonu	Leidžia nustatyti siauresnį ar platesnį matavimo intervalą. AT-3I diapazonas fiksuotas – −100…+100 °C, todėl nereikia nieko konfigūruoti.
Galvutėje montuojamas keitiklis	Montuojamas jutiklio jungimo galvutėje prie objekto. AT-3I dedamas skyde ant DIN bėgelio, kur patogu aptarnauti.
PT100 tiesiogiai į valdiklį	Galima tik jei valdiklis turi RTD įėjimą. Su 4–20 mA keitikliu tinka bet koks analoginis srovės įėjimas, o signalas atsparesnis ilgam kabeliui.

Kur naudojamas?

Šilumos punktų ir katilinių automatika
Vėdinimo ir oro kondicionavimo sistemos
Šaldymo kameros ir šaldymo įranga
Technologinių skysčių ir talpų temperatūros kontrolė
Pastatų valdymo sistemos (BMS) ir duomenų registravimas
Rodikliai ir PLC su 4–20 mA įėjimais

Naudojimas pagal poreikį

Pradedančiajam.
Prijunkite PT100 jutiklį, 24 V DC maitinimą ir 4–20 mA išėjimą į rodiklį ar valdiklį – keitiklio konfigūruoti nereikia.

Pažengusiam montuotojui.
Signalo kabeliui naudokite ekranuotą vytą porą ir atskirkite jį nuo galios kabelių – 300 m atstumas išnaudojamas be trukdžių.

Energetikui / projektuotojui.
Įvertinkite bendrą paklaidą: jutiklio klasę ir keitiklio paklaidą (±1,0 °C, apdorojimo ±0,5 %) bei valdiklio įėjimo tikslumą.

Praktinis panaudojimas

Šilumos punkto valdiklis turi tik 4–20 mA įėjimus, o grįžtamo vandens temperatūrą reikia matuoti 120 m atstumu esančiame kolektoriuje. Kolektoriuje sumontuojamas PT100 jutiklis gilzėje, skyde – AT-3I ir 24 V DC maitinimo šaltinis. Valdiklis gauna stabilų srovės signalą, kuris nejautrus kabelio ilgiui.

Pliusai / privalumai

Paruoštas naudoti – nereikia konfigūruoti
Standartinis 4–20 mA išėjimas
Signalo perdavimas iki 300 m
Platus maitinimo diapazonas 9–30 V DC
Siauras korpusas – 1 modulis
Trukdžių filtras išėjime
Europos gamintojo gaminys (F&F, Lenkija)

Minusai / ribojimai

Fiksuotas diapazonas −100…+100 °C – aukštesnėms temperatūroms netinka
Jutiklis į komplektą neįeina
Reikalingas atskiras DC maitinimo šaltinis
IP20 – montuojamas tik skyde

Saugos ir montavimo pastabos

⚡ Jei skyde yra 230 V AC grandinių, montuoja kvalifikuotas elektrikas, prieš darbus atjungus įtampą.
Keitiklį maitinkite tik 9–30 V DC – 230 V AC jį sugadins.
Jutiklio ir signalo kabelius tieskite atskirai nuo galios kabelių; rekomenduojamas ekranuotas kabelis.
Gnybtus priveržkite 0,4 N·m momentu, laidai iki 2,5 mm².
Laikykitės darbinės temperatūros −20…+50 °C skyde.
Jutiklio jungimo schemą tikrinkite pagal gamintojo instrukciją.

Greitas pasirinkimo gidas

PT100

−100…+100 °C

4–20 mA

9–30 V DC

Tinka, kai reikia:

prijungti PT100 jutiklį prie 4–20 mA įėjimo
perduoti temperatūros signalą dideliu atstumu
matuoti temperatūrą −100…+100 °C ribose
kompaktiško sprendimo ant DIN bėgelio

Patikrinkite prieš pasirinkimą:

ar matuojama temperatūra neviršija +100 °C
ar turite PT100 jutiklį (ne PT1000, NTC ar KTY)
ar yra 9–30 V DC maitinimo šaltinis
valdiklio įėjimo tipą – 4–20 mA

Svarbus priminimas: AT-3I veikia tik su PT100 jutikliu ir tik −100…+100 °C diapazone. Su PT1000, NTC ar termopora jis neveiks.

☝ Elsprendimai.eu rekomenduoja:

24 V DC maitinimo šaltiniai ant DIN bėgelio – keitiklio maitinimui.
Temperatūros jutikliai – PT100 jutiklio parinkimui pagal matavimo vietą.
Gilzė temperatūros jutikliui – kai jutiklis montuojamas vamzdyje ar talpoje.
Daviklių ir jutiklių pasirinkimo gidas – kai renkatės tarp PT100, PT1000 ir NTC.

DUK

Ar AT-3I parduodamas su jutikliu?
Ne. Keitiklis tiekiamas be jutiklio – PT100 jutiklį reikia įsigyti atskirai pagal matavimo vietą.

Ar galima jungti PT1000 jutiklį?
Ne. AT-3I skirtas PT100 jutikliui; su PT1000 matavimas bus neteisingas.

Kokio ilgio gali būti signalo kabelis?
Gamintojas nurodo išėjimo signalo kabelio ilgį iki 300 m.

Koks maitinimo šaltinis tinka?
Bet koks stabilizuotas 9–30 V DC šaltinis; skyduose dažniausiai naudojamas 24 V DC šaltinis ant DIN bėgelio.

Kokia keitiklio paklaida?
Didžiausia matavimo paklaida – ±1,0 °C, apdorojimo paklaida – ±0,5 %. Prie jos prisideda ir jutiklio tikslumo klasė.

Ar galima matuoti aukštesnę nei +100 °C temperatūrą?
Ne, AT-3I diapazonas yra −100…+100 °C. Aukštesnėms temperatūroms reikia keitiklio su platesniu diapazonu.

Šaltiniai: F&F Filipowski (Lenkija) AT-3I produkto puslapis ir duomenų lapas. Tikrinta 2026-10-18.
