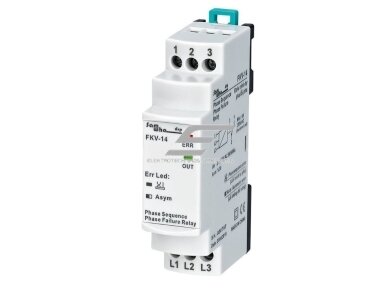

Modulinės fazių kontrolės, sekos ir apsaugos relės skirtos trifazio elektros tinklo būklei stebėti ir valdymo signalui suformuoti, kai aptinkama netinkama fazių seka, fazės dingimas, per didelis įtampos disbalansas, per aukšta arba per žema įtampa ar kitas konkretaus modelio kontroliuojamas tinklo sutrikimas.

Šios relės dažniausiai montuojamos ant DIN bėgelio elektros paskirstymo dėžėse, valdymo skyduose ir automatikos spintose. Jos naudojamos variklių, siurblių, kompresorių, ventiliatorių, šaldymo įrangos, gamybos mašinų ir kitų trifazių elektros įrenginių valdymo bei apsaugos grandinėse.

• Fazių įtampos stebėjimas – relė nuolat tikrina trifazio tinklo būklę.
• Fazių sekos nustatymas – tikrinama, ar L1, L2 ir L3 prijungtos tinkama tvarka.
• Fazės dingimo nustatymas – aptinkama, kai viena fazė išnyksta arba jos įtampa tampa neleistina.
• Įtampos ribų kontrolė – tam pritaikyti modeliai tikrina per aukštą ir per žemą įtampą.
• Asimetrijos kontrolė – kai kurie modeliai vertina fazių įtampų tarpusavio skirtumą.
• Gedimo nustatymas – pažeidus nustatytą sąlygą pakeičiama relės išėjimo būsena.
• Automatinis atkūrimas – tinklo parametrams grįžus į leistiną diapazoną relė gali automatiškai grįžti į darbo būseną po nustatytos delsos.

• Per žema įtampa gali lemti nepakankamą variklio sukimo momentą, padidėjusias sroves arba netinkamą elektroninės įrangos veikimą.
• Per aukšta įtampa gali papildomai apkrauti izoliaciją, maitinimo šaltinius ir kitus elektros sistemos komponentus.

• Trifazių variklių valdyme – fazių sekai ir tinklo būklei kontroliuoti.
• Siurblių stotyse – siurblių varikliams apsaugoti nuo netinkamo tinklo.
• Kompresoriuose – neteisingai fazių sekai ir įtampos sutrikimams aptikti.
• Ventiliacijos sistemose – ventiliatorių sukimosi krypčiai ir trifazio maitinimo būklei kontroliuoti.
• Šaldymo įrangoje – kompresorių ir kitų trifazių agregatų apsaugai.
• Konvejeriuose – neteisingai variklių sukimosi krypčiai išvengti.
• Kėlimo įrangoje – fazių sekai ir maitinimo tinklui stebėti.
• Gamybos linijose – bendram trifazio tinklo parametrų stebėjimui.
• Automatikos skyduose – kontaktoriams, PLC įėjimams arba signalizacijai valdyti.
• Generatorių ir rezervinio maitinimo sistemose – trifazio šaltinio parametrams kontroliuoti, jei relės charakteristikos tam tinkamos.

• Nustatykite tinklo įtampą – relė turi būti skirta konkrečiai trifazio tinklo įtampai.
• Patikrinkite neutralo poreikį – ar reikia 3P, ar 3P+N modelio.
• Pasirinkite fazių sekos kontrolę – jeigu svarbi variklio sukimosi kryptis.
• Patikrinkite fazės dingimo funkciją – ypač variklių apsaugai.
• Įvertinkite įtampos kontrolę – ar reikia minimalaus ir maksimalaus įtampos slenksčio.
• Patikrinkite asimetrijos kontrolę – jei svarbus fazių įtampų disbalansas.
• Pasirinkite reguliuojamas arba fiksuotas ribas – pagal sistemos reikalavimus.
• Įvertinkite delsą – ar reikalingas uždelstas išjungimas arba pakartotinis įjungimas.
• Patikrinkite relės išėjimą – kontaktų tipą ir leistiną valdymo grandinės apkrovą.
• Patikrinkite konkretaus modelio schemą – prijungimo gnybtai ir veikimo logika gali skirtis.

1. Patikrinkite tinklo parametrus. Nustatykite trifazio tinklo vardinę įtampą ir ar naudojamas neutralus laidininkas.
2. Patikrinkite relės funkcijas. Įsitikinkite, kad modelis kontroliuoja reikalingus parametrus.
3. Sumontuokite relę. Tvirtinkite ant DIN bėgelio elektros arba automatikos skyde.

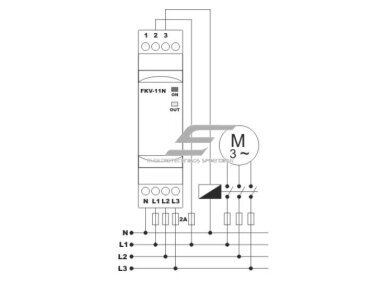

4. Prijunkite fazes. L1, L2 ir L3 junkite tiksliai pagal gamintojo schemą.
5. Prijunkite neutralą. Jeigu jis reikalingas konkrečiam modeliui.
6. Prijunkite išėjimo kontaktą. Paprastai jis įjungiamas į kontaktoriaus arba kitos valdymo grandinės schemą.
7. Nustatykite ribas. Jei modelis reguliuojamas, nustatykite minimalią ir maksimalią įtampą, asimetriją ar kitus parametrus.
8. Nustatykite delsą. Parinkite reakcijos ir atkūrimo laiką pagal įrangos poreikius.
9. Įjunkite sistemą. Patikrinkite LED indikaciją ir relės išėjimo būseną.
10. Patikrinkite fazių seką. Įsitikinkite, kad sistema leidžia apkrovai veikti tik esant teisingai sekai.
11. Patikrinkite gedimo reakciją. Bandymus atlikite tik saugiu ir konkrečiai sistemai tinkamu būdu.
12. Patikrinkite atkūrimą. Įsitikinkite, kad tinklui grįžus į normalią būseną relė veikia pagal nustatytą logiką.

• Pasirenkama netinkamos vardinės įtampos relė.
• Nepatikrinama, ar konkrečiam modeliui reikalingas neutralas.
• Manoma, kad bet kuri fazių relė kontroliuoja ir įtampos ribas, ir asimetriją.
• Supainiojama fazių seka prijungiant L1, L2 ir L3.
• Netinkamai nustatomos minimalios ir maksimalios įtampos ribos.
• Nustatoma per maža asimetrijos tolerancija ir sistema be reikalo dažnai atjungiama.
• Nustatoma per didelė tolerancija ir apsauga tampa nepakankamai jautri.
• Neįvertinama reakcijos arba pakartotinio įjungimo delsa.
• Didelė galios apkrova bandoma jungti tiesiogiai per fazių relės išėjimo kontaktą.
• Nenaudojamas kontaktorius, nors to reikalauja apkrova.
• Fazių kontrolės relė klaidingai laikoma pilna variklio apsauga.
• Po montavimo nepatikrinamas realus sistemos veikimas ir gedimo reakcija.

• ✅ Padeda aptikti neteisingą fazių seką.
• ✅ Gali aptikti vienos fazės dingimą.
• ✅ Kai kurie modeliai kontroliuoja per žemą ir per aukštą įtampą.
• ✅ Gali kontroliuoti fazių įtampos asimetriją.
• ✅ Padeda apsaugoti trifazius variklius nuo nepalankių tinklo sąlygų.
• ✅ Patogu integruoti į kontaktoriaus valdymo grandinę.
• ✅ Modulinė konstrukcija tinkama DIN bėgeliui.
• ✅ LED indikacija gali palengvinti tinklo būklės diagnostiką.
• ✅ Kai kuriuose modeliuose reguliuojamos įtampos, asimetrijos ir delsos ribos.
• ✅ Tinka įvairioms pramonės, pastatų ir siurblių automatikos sistemoms.

• ❌ Ne visos relės kontroliuoja visus trifazio tinklo parametrus.
• ❌ Kai kuriems modeliams būtinas neutralus laidininkas.
• ❌ Netinkamos įtampos modelis negali būti naudojamas kitos įtampos tinkle.
• ❌ Reguliuojamas ribas reikia tinkamai suderinti su sistema.
• ❌ Per jautrūs nustatymai gali sukelti nereikalingus išjungimus.
• ❌ Per plačios ribos gali sumažinti apsaugos efektyvumą.
• ❌ Relės išėjimo kontaktas paprastai skirtas valdymo, o ne pagrindinei galios grandinei.
• ❌ Nepakeičia trumpojo jungimo ir perkrovos apsaugos.
• ❌ Skirtingų gamintojų reguliavimo ir gnybtų schemos gali skirtis.
• ❌ Netinkamai parinkta delsa gali trukdyti normaliam įrangos darbui.

Greitas fazių kontrolės relės pasirinkimo gidas

Modulinę fazių kontrolės relę rinkitės, kai reikia stebėti trifazio elektros tinklo būklę ir perduoti valdymo signalą atsiradus fazių sekos, fazės dingimo, įtampos ar kitiems konkretaus modelio kontroliuojamiems sutrikimams.
