Skysčių lygio kontrolės relės modulinės | montuojamos į elektros paskirstymo dėžes | skydus

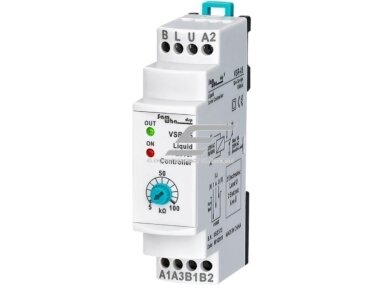

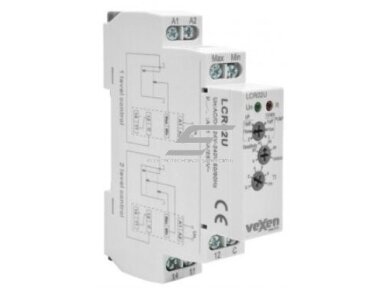

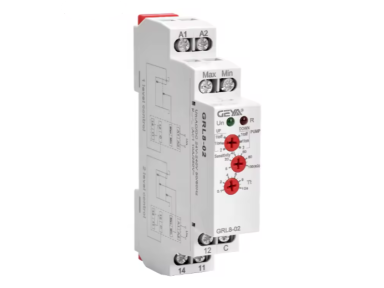

Skysčių lygio kontrolės relės

Modulinės skysčių lygio kontrolės relės skirtos automatiškai stebėti elektrai laidžių skysčių lygį rezervuaruose, talpose, šuliniuose ir kitose sistemose. Priklausomai nuo pasirinkto modelio ir prijungimo schemos, relė gali valdyti siurblį, vožtuvą, kontaktorių, signalizaciją arba kitą įrangą pagal nustatytą minimalų ir maksimalų skysčio lygį.

Šioje prekių grupėje gali būti skirtingos maitinimo įtampos, kontaktų konfigūracijos, jautrumo diapazono, elektrodų skaičiaus ir funkcionalumo relės. Dažniausiai jos montuojamos ant DIN bėgelio elektros arba automatikos skyde ir naudojamos kartu su skysčio lygio elektrodais arba zondais.

• Lygio nustatymas – talpoje skirtingame aukštyje sumontuoti elektrodai kontaktuoja su skysčiu.
• Laidumo matavimas – relė nustato elektrinį ryšį tarp bendrojo ir kontrolinio elektrodo.
• Signalo įvertinimas – pagal elektrodų būseną nustatoma, ar pasiektas minimalus arba maksimalus lygis.
• Relės perjungimas – vidinis išėjimo kontaktas įjungiamas arba išjungiamas.
• Įrangos valdymas – kontaktu gali būti valdoma signalizacija, elektromagnetinis vožtuvas, kontaktorius arba kita automatikos grandinė.
• Automatinis ciklas – skysčio lygiui pakilus arba nukritus iki kito elektrodo, išėjimo būsena pakeičiama pagal pasirinktą darbo režimą.

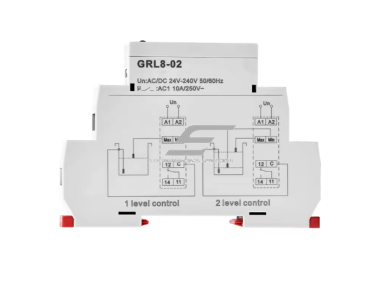

1. Talpoje skystis yra ties maksimaliu nustatytu lygiu – pripildymo siurblys arba vožtuvas išjungtas.
2. Skystis palaipsniui naudojamas ir jo lygis mažėja.
3. Lygiui nukritus žemiau apatinio kontrolinio elektrodo, relė pakeičia išėjimo būseną.
4. Įjungiamas siurblys, elektromagnetinis vožtuvas arba kontaktorius.
5. Talpa pradedama pildyti.
6. Skysčiui pasiekus viršutinį elektrodą, relė vėl pakeičia išėjimo būseną.
7. Pripildymas sustabdomas ir ciklas kartojamas automatiškai.

1. Skysčio lygis talpoje kyla.
2. Pasiekus viršutinį kontrolinį elektrodą, relė įjungia ištuštinimo grandinę.
3. Paleidžiamas siurblys arba atidaromas vožtuvas.
4. Skysčio lygis pradeda mažėti.
5. Pasiekus nustatytą apatinį lygį, relė pakeičia kontaktų būseną.
6. Siurblys arba vožtuvas išjungiamas.

• Vandens rezervuaruose – automatiniam pripildymui arba ištuštinimui.
• Šuliniuose – vandens lygio kontrolei ir siurblio valdymui.
• Vandens tiekimo sistemose – rezervinio arba darbinio vandens kiekiui palaikyti.
• Drenažo sistemose – susikaupusiam vandeniui automatiškai išsiurbti.
• Nuotekų sistemose – jeigu naudojami konkrečiai terpei tinkami elektrodai ir įranga.
• Pramoninėse talpose – technologinių skysčių minimaliam ir maksimaliam lygiui kontroliuoti.
• Pastatų inžinerinėse sistemose – vandens rezervuarų ir siurblių automatizavimui.
• Laistymo sistemose – vandens atsargų kontrolei.
• Siurblių stotyse – siurblių darbo automatizavimui ir apsaugai.
• Signalizacijos sistemose – minimalaus arba maksimalaus lygio būsenai perduoti.

• Nustatykite skysčio tipą – patikrinkite, ar skystis pakankamai laidus elektrai.
• Pasirinkite valdymo funkciją – pripildymas, ištuštinimas, minimalaus lygio, maksimalaus lygio arba sausos eigos kontrolė.
• Patikrinkite maitinimo įtampą – ji turi atitikti valdymo skydo grandinę.
• Patikrinkite elektrodų skaičių – jis turi atitikti norimą valdymo schemą.
• Įvertinkite skysčio laidumą – jei relė turi jautrumo reguliavimą, nustatymas turi tikti konkrečiai terpei.
• Patikrinkite išėjimo kontaktus – jų tipą ir leistiną srovę.
• Įvertinkite valdomą apkrovą – didesniam siurbliui dažniausiai reikalingas kontaktorius.
• Patikrinkite modulio plotį – kad elektros skyde būtų pakankamai vietos ant DIN bėgelio.
• Įvertinkite elektrodų medžiagą – ji turi būti tinkama konkrečiam skysčiui ir aplinkai.
• Patikrinkite konkretaus modelio schemą – gnybtų paskirtis tarp skirtingų gamintojų gali skirtis.

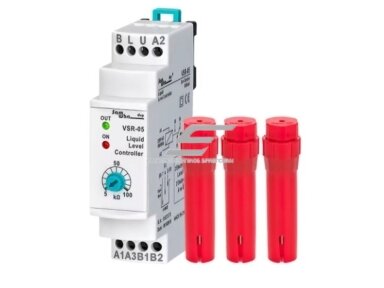

• bendras elektrodas turi būti sumontuotas pagal konkrečios relės schemą;
• apatinis elektrodas nustato minimalų valdymo lygį;
• viršutinis elektrodas nustato maksimalų valdymo lygį;
• elektrodai neturi atsitiktinai liestis tarpusavyje;
• elektrodai turi būti patikimai pritvirtinti;
• būtina įvertinti skysčio bangavimą ir turbulenciją;
• rekomenduojama vengti vietos, kur skystis tiesiogiai pilamas ant elektrodų;
• elektrodų medžiaga turi būti chemiškai tinkama kontroliuojamai terpei.

1. Nustatykite sistemos veikimo principą. Nuspręskite, ar relė valdys pripildymą, ištuštinimą, signalizaciją ar apsaugą nuo sausos eigos.
2. Patikrinkite relės maitinimo įtampą. Ji turi atitikti elektros skydo valdymo grandinę.
3. Patikrinkite konkretaus modelio schemą. Nustatykite maitinimo, elektrodų ir išėjimo kontaktų gnybtus.
4. Sumontuokite relę. Tvirtinkite ant tinkamo DIN bėgelio elektros arba automatikos skyde.
5. Sumontuokite elektrodus. Parinkite minimalaus ir maksimalaus lygio aukštį.
6. Prijunkite elektrodų laidus. Vadovaukitės konkretaus gamintojo gnybtų schema.
7. Prijunkite valdymo išėjimą. Jei reikia, per relės kontaktą valdykite kontaktoriaus ritę.
8. Patikrinkite apsaugas. Maitinimo ir siurblio grandinės turi būti tinkamai apsaugotos.
9. Įjunkite maitinimą. Patikrinkite relės indikaciją ir pradinę kontaktų būseną.
10. Išbandykite minimalų lygį. Patikrinkite, ar sistema persijungia numatytu momentu.
11. Išbandykite maksimalų lygį. Patikrinkite kitą perjungimo ribą.
12. Patikrinkite visą automatinį ciklą. Įsitikinkite, kad siurblys arba vožtuvas įjungiamas ir išjungiamas teisinga seka.

• Relė pasirenkama nepatikrinus, ar skystis elektrai laidus.
• Supainiojamas pripildymo ir ištuštinimo veikimo režimas.
• Neteisingai prijungiami minimalus, maksimalus ir bendras elektrodai.
• Nepatikrinama relės maitinimo įtampa.
• Didelės galios siurblys jungiamas tiesiogiai prie tam nepritaikyto relės kontakto.
• Neįvertinama variklio paleidimo srovė.
• Elektrodai montuojami per arti vandens įleidimo vietos ir dėl turbulencijos sistema nestabiliai persijunginėja.
• Elektrodai arba jų laidai tarpusavyje trumpinami.
• Pasirenkama netinkama elektrodo medžiaga agresyviam skysčiui.
• Neįvertinamas labai mažas skysčio elektrinis laidumas.
• Nenaudojamas kontaktorius, nors valdomos apkrovos srovė viršija relės kontaktų galimybes.
• Po montavimo neišbandomas visas pripildymo arba ištuštinimo ciklas.

• ✅ Automatinė minimalaus ir maksimalaus skysčio lygio kontrolė.
• ✅ Galima automatizuoti talpos pripildymą arba ištuštinimą.
• ✅ Gali būti naudojama siurblio apsaugai nuo sausos eigos.
• ✅ Galima suformuoti perpildymo arba minimalaus lygio signalą.
• ✅ Modulinis korpusas patogiai montuojamas elektros skyde.
• ✅ Paprastas elektrodinis lygio nustatymo principas.
• ✅ Galima valdyti kontaktorių, vožtuvą arba kitą automatikos įrangą.
• ✅ Nereikia mechaninio plūdinio mechanizmo pačioje relėje.
• ✅ Galima pasirinkti elektrodų aukštį pagal konkrečią talpą.
• ✅ Tinka įvairioms vandens tiekimo, drenažo ir pramoninėms automatikos sistemoms.

• ❌ Standartinė elektrodinė relė netinka visiems skysčiams.
• ❌ Labai mažo elektrinio laidumo skystis gali būti neaptinkamas.
• ❌ Alyvai ir degalams dažniausiai reikia kito lygio matavimo principo.
• ❌ Elektrodai gali reikalauti periodinės apžiūros arba valymo.
• ❌ Nuosėdos ant elektrodų gali paveikti matavimą.
• ❌ Agresyviai terpei reikia tinkamos elektrodų medžiagos.
• ❌ Didelės galios siurblys ne visada gali būti jungiamas tiesiogiai.
• ❌ Netinkama elektrodų padėtis gali sukelti neteisingą sistemos veikimą.
• ❌ Skirtingų gamintojų gnybtų ir veikimo schemos gali skirtis.
• ❌ Relė nepakeičia kitų būtinų elektros ir variklio apsaugos priemonių.

Greitas skysčio lygio kontrolės relės pasirinkimo gidas

Modulinę skysčio lygio kontrolės relę rinkitės, kai reikia automatiškai valdyti skysčio lygį naudojant talpoje įrengtus elektrodus. Prieš užsakant svarbiausia nustatyti skysčio tipą, valdymo režimą, maitinimo įtampą ir valdomos įrangos parametrus.
