Relė veidrodžio šildymo kilimėliui valdyti | ritė 12 V DC | kontaktas 1 NO 10 A / 250 V AC | IP67 | ELSP-XM-R1-WP
Kodas: ELSP-XM-R1-WPKaina 4.05 € su PVM( 3.35 € be PVM )Hermetiška IP67 relė, leidžianti 230 V veidrodžio šildymo kilimėlį įjungti 12 V DC signalu. Kontaktas 1 NO: 10 A / 250 V AC (iki 15 A tik prie 125 V AC). Ritė 30 mA / 360 mW, izoliacija 1500 V AC, paruošti 175 mm išvadai, atitiktis EN 61810-1.
-
Relė veidrodžio šildymo kilimėliui valdyti | ritė 12 V DC | kontaktas 1 NO 10 A / 250 V AC | IP67 | ELSP-XM-R1-WP

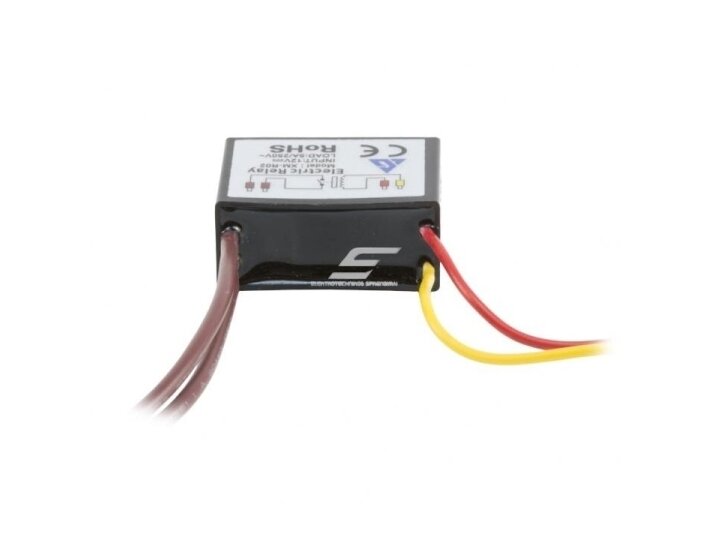

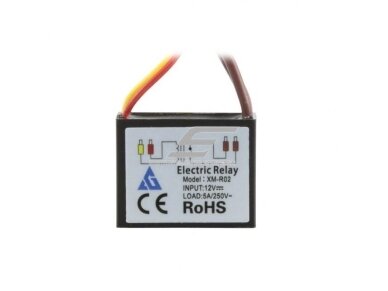

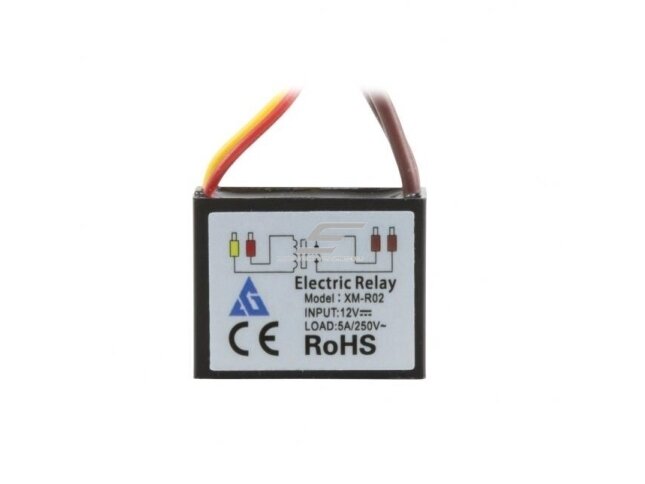

Hermetiška IP67 relė su paruoštais išvadais, kuri 12 V DC signalu iš veidrodžio jungiklio įjungia 230 V šildymo kilimėlį. Skirta drėgnesnėms vietoms, kur gali kauptis kondensatas.
Pagrindinė mintis:
Vonios kambaryje už veidrodžio kaupiasi drėgmė. IP67 korpusas apsaugo relės vidų nuo vandens ir dulkių, todėl šis modelis patikimesnis už paprastą relę. 230 V grandinei galioja 10 A riba (15 A – tik 125 V AC).Ritė
12 V DC, 30 mA, 360 mWKontaktas 230 V
1 NO, 10 A / 250 V ACApsauga
IP67 (korpusas)Matmenys

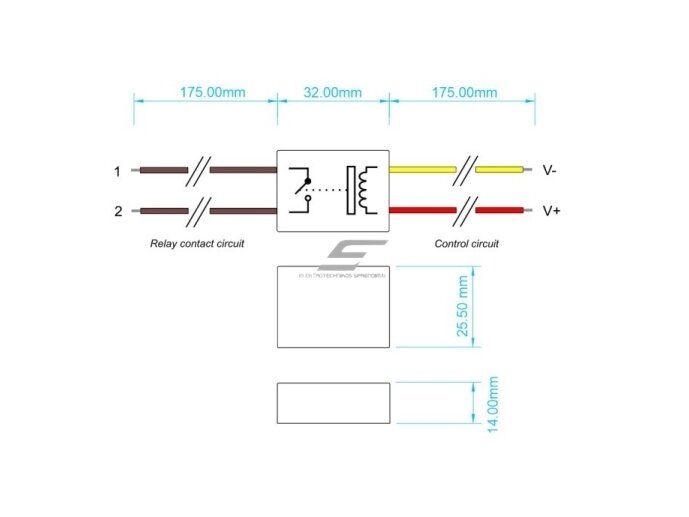

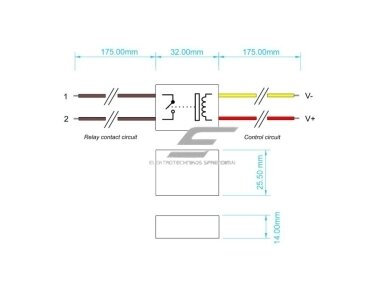

32 × 22,5 × 14 mmVeikimo principas

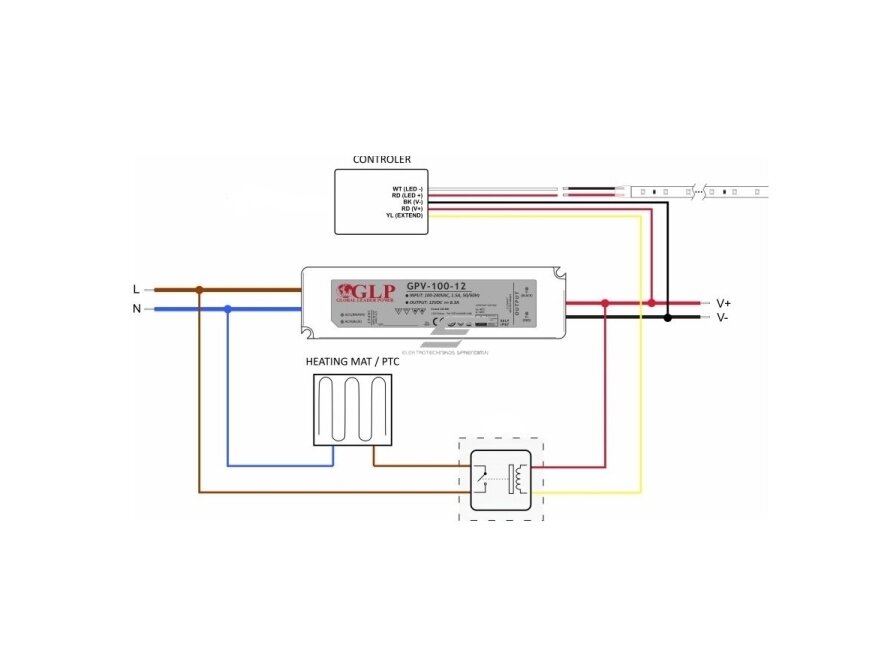

Ritė jungiama prie 12 V DC veidrodžio jungiklio išėjimo; įsijungus NO kontaktas įjungia 230 V kilimėlį. Ritės darbo ribos 9–15,6 V DC, įsijungimas ≤ 15 ms, išsijungimas ≤ 10 ms.
IP67 taikoma korpusui – laidų galų sujungimai turi būti sandarinami atskirai (pvz., jungčių dėžutėje).
Kuo naudinga ELSP-XM-R1-WP?
Ta pati funkcija kaip standartinės relės, bet su hermetišku korpusu ir plonesniu 14 mm profiliu.Techninės specifikacijos
Prekės tipas Hermetiška elektromechaninė relė su išvadais Prekės kodas ELSP-XM-R1-WP Ritės įtampa 12 V DC (9–15,6 V DC) Ritės srovė / galia 30 mA ±10 % / 360 mW Kontaktas 1 NO (SPST-NO) Kontakto apkrova 10 A / 250 V AC (rezistyvinė); 15 A / 125 V AC (maks.) Kontakto varža ≤ 100 mΩ (6 V DC, 1 A) Įsijungimo / išsijungimo laikas ≤ 15 ms / ≤ 10 ms Izoliacijos varža ≥ 1000 MΩ (500 V DC) Elektrinis atsparumas tarp kontaktų 750 V AC; ritė–kontaktai 1500 V AC (1 min) Apsaugos klasė IP67 (netaikoma laidų galams) Išvadai išėjimas 20AWG, įėjimas 22AWG, ilgis 175 mm Matmenys 32 × 22,5 × 14 mm Svoris 23,1 g Darbo temperatūra +5 … +50 °C Sandėliavimas −40 … +85 °C, 25–85 % RH Standartas EN 61810-1:2008 Pagrindinės funkcijos
- IP67 korpusas – apsauga nuo vandens ir dulkių.
- 230 V kilimėlis nuo 12 V signalo – šildymas kartu su veidrodžio jungikliu.
- Galvaninis atskyrimas – 1500 V AC.
- Plonas profilis – 14 mm.
Kur naudojamas?
- Vonios veidrodžiai su šildymu, kur kaupiasi kondensatas
- SPA, baseinų, sporto klubų persirengimo patalpos
- Drėgnos nišos ir spintelės
Naudojimas pagal poreikį
Veidrodžių gamintojui.
Patikimesnis šildymo mazgas drėgnoje aplinkoje.Montuotojui.
Plonas korpusas su išvadais.Viešbučiams ir SPA.
Ilgesnis tarnavimas intensyviai naudojamose voniose.Praktinis panaudojimas
Viešbučio vonioje, kur dušas šalia veidrodžio, už veidrodžio kaupiasi kondensatas. IP67 relė valdo 600 × 400 mm kilimėlį nuo 12 V jungiklio išėjimo, o laidų galai sujungiami IP44 dėžutėje.Kas dar reikalinga veidrodžio komplektui?
Šildymo valdymui reikia:
Šildymo kilimėlis
pvz. 600 × 400 mm, 230 V, IP54.12 V jungiklis
Jungikliai už veidrodžio.Jungčių dėžutė
IP44 dėžutė.Pliusai
- IP67 korpusas
- 10 A / 250 V AC
- Plonas 14 mm profilis
- Paruošti išvadai
Minusai / ribojimai
- Tik 1 NO kontaktas
- Ritė tik 12 V DC
- IP67 netaikoma laidų galams
- Darbo temperatūra nuo +5 °C
Saugos ir montavimo pastabos
- Jungti išjungus įtampą, kvalifikuotas elektrikas.
- 230 V grandinė – su 30 mA srovės nuotėkio rele.
- Laidų galus sandarinkite atskirai.
- Neviršykite 10 A prie 230 V AC.
Greitas pasirinkimo gidas
Ritė 12 V DC1 NO | 10 A / 250 V ACIP6732 × 22,5 × 14 mmTinka, kai reikia:- valdyti kilimėlį drėgnoje vietoje;
- plonam montavimui už veidrodžio.
Patikrinkite prieš naudojimą:- valdymo įtampą (12 V DC);
- laidų galų sandarinimą.
Svarbus priminimas: IP67 apsaugo relės korpusą, bet ne laidų jungtis.Dažniausiai užduodami klausimai
Kuo skiriasi nuo paprastos relės?
IP67 hermetišku korpusu ir plonesniu profiliu.Ar 15 A tinka 230 V?
Ne, prie 230 V AC riba – 10 A.Relė veidrodžio šildymo kilimėliui | 12 V DC | 1 NO 10 A / 250 V AC | IP67 | ELSP-XM-R1-WP
ELSP-XM-R1-WP – hermetiška IP67 relė 230 V šildymo kilimėliui valdyti 12 V DC signalu: 1 NO 10 A / 250 V AC, ritė 360 mW, 1500 V AC izoliacija, EN 61810-1:2008.
