Relė veidrodžio šildymo kilimėliui valdyti | ritė 12 V DC | kontaktas 1 NO 10 A / 250 V AC | ELSP-XM-R1
Kodas: ELSP-XM-R1Kaina 3.18 € su PVM( 2.63 € be PVM )Kompaktiška relė, leidžianti 230 V veidrodžio šildymo kilimėlį įjungti 12 V DC signalu iš veidrodžio jungiklio. Kontaktas 1 NO: 10 A / 250 V AC (iki 15 A tik prie 125 V AC). Ritė 30 mA / 360 mW, izoliacija ritė–kontaktai 1500 V AC, atitiktis EN 61810-1.
-
Relė veidrodžio šildymo kilimėliui valdyti | ritė 12 V DC | kontaktas 1 NO 10 A / 250 V AC | ELSP-XM-R1

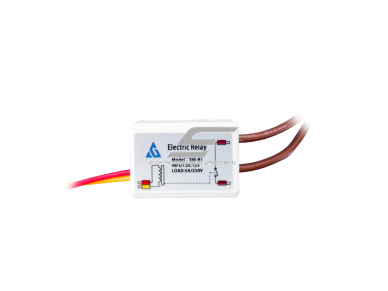

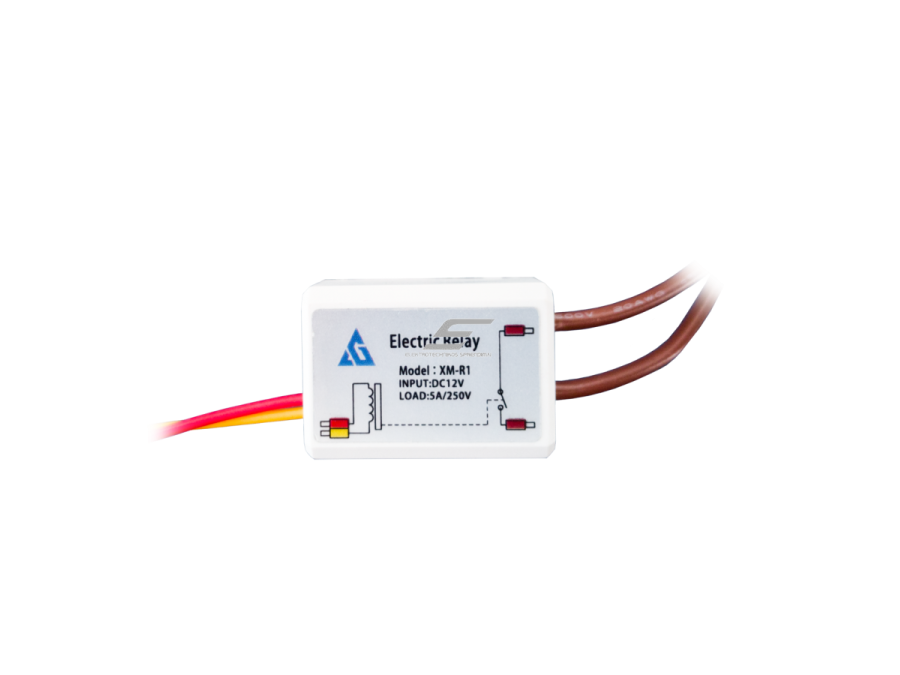

Kompaktiška relė su paruoštais išvadais, kuri 12 V DC signalu iš veidrodžio jungiklio įjungia 230 V šildymo kilimėlį nuo rasojimo. Kontaktas 1 NO – 10 A / 250 V AC, ritė 12 V DC / 360 mW.
Pagrindinė mintis:
Veidrodžio jungiklis valdo 12 V, o šildymo kilimėlis veikia 230 V. Relė yra tiltas tarp jų: žemos įtampos grandinė atskiriama nuo tinklo (1500 V AC izoliacija), o kilimėlis įsijungia kartu su veidrodžiu. Dėmesio: 230 V grandinei galioja 10 A riba, 15 A taikoma tik 125 V AC tinklui.Ritė
12 V DC, 30 mA, 360 mWKontaktas 230 V
1 NO, 10 A / 250 V ACIzoliacija
1500 V AC ritė–kontaktaiMatmenys

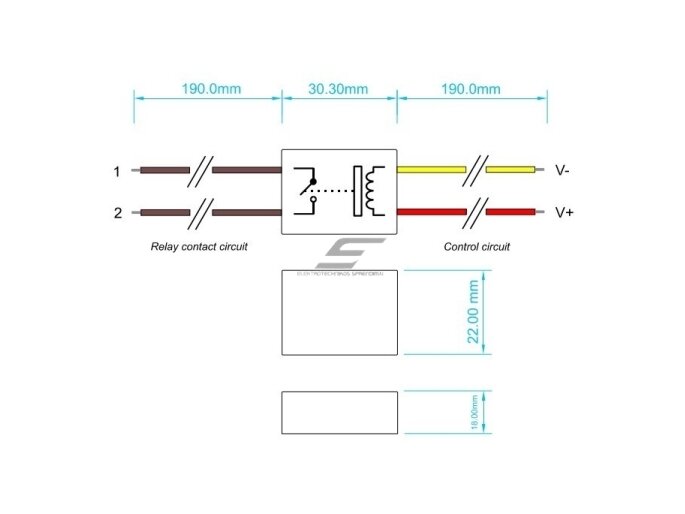

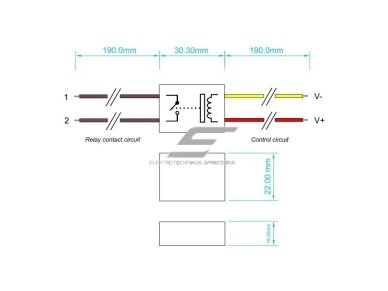

30,3 × 22 × 18 mmVeikimo principas

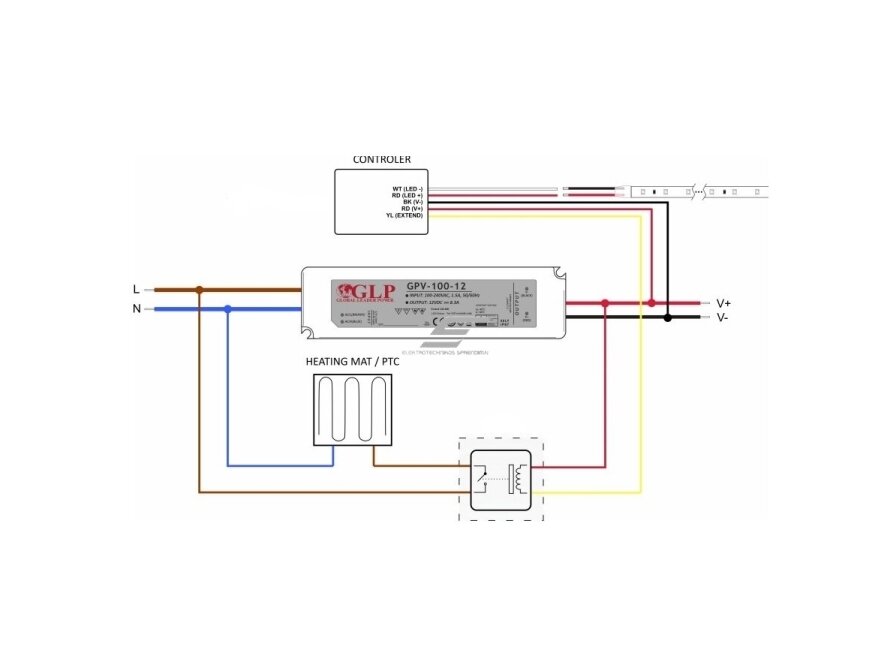

Ritė jungiama prie 12 V DC išėjimo (pvz., veidrodžio jungiklio šildymo išėjimo arba lygiagrečiai su apšvietimu). Kai ritėje yra įtampa, NO kontaktas užsidaro ir įjungia 230 V šildymo kilimėlį.
Ritės darbo ribos – 9–15,6 V DC, todėl relė patikimai veikia ir esant įtampos svyravimams. Įsijungimo laikas – iki 15 ms, išsijungimo – iki 10 ms.
Kuo naudinga ELSP-XM-R1?
Leidžia šildymą pridėti prie bet kurio 12 V veidrodžio jungiklio. Jei šaltinį dar renkatės – maitinimo šaltinis su integruota rele atstoja šią relę.Techninės specifikacijos
Prekės tipas Elektromechaninė relė su išvadais, šildymo kilimėlio valdymui Prekės kodas ELSP-XM-R1 Ritės įtampa 12 V DC (darbo ribos 9–15,6 V DC) Ritės srovė / galia 30 mA ±10 % / 360 mW Kontaktas 1 NO (SPST-NO) Kontakto apkrova 10 A / 250 V AC (vardinė); 15 A / 125 V AC (maks.) Kontakto varža ≤ 100 mΩ (6 V DC, 1 A) Įsijungimo / išsijungimo laikas ≤ 15 ms / ≤ 10 ms Izoliacijos varža ≥ 1000 MΩ (500 V DC) Elektrinis atsparumas tarp kontaktų 750 V AC; ritė–kontaktai 1500 V AC (1 min) Korpusas uždaras, apsaugotas nuo dulkių Išvadų ilgis 190 mm Matmenys 30,3 × 22 × 18 mm Darbo temperatūra +5 … +50 °C Sandėliavimas −40 … +85 °C, 25–85 % RH Standartas EN 61810-1:2008 Pagrindinės funkcijos
- 230 V kilimėlis nuo 12 V signalo – šildymas įsijungia kartu su veidrodžio jungikliu.
- Galvaninis atskyrimas – 1500 V AC tarp ritės ir kontaktų.
- Maža ritės galia – 360 mW – beveik neapkrauna 12 V šaltinio.
- Paruošti išvadai – greitas jungimas be litavimo.
Kur naudojamas?
- Vonios veidrodžiai su šildymo kilimėliu
- Esamo veidrodžio papildymas šildymu
- Viešbučių, SPA veidrodžiai
Naudojimas pagal poreikį
Veidrodžių gamintojui.
Universalus šildymo valdymo mazgas bet kuriam 12 V jungikliui.Montuotojui.
Mažas korpusas su išvadais telpa už veidrodžio.Remontui.
Sugedusio šildymo valdymo pakeitimas.Praktinis panaudojimas
Veidrodyje 800 × 600 mm 12 V jungiklis valdo LED juostą, o relė, prijungta prie jungiklio šildymo išėjimo, įjungia 700 × 500 mm kilimėlį. Kilimėlio srovė – gerokai mažesnė nei 1 A, todėl 10 A kontaktas dirba su dideliu rezervu.Kas dar reikalinga veidrodžio komplektui?
Šildymo valdymui už veidrodžio reikia:
Šildymo kilimėlis
Kilimėliai nuo rasojimo 230 V, IP54.12 V jungiklis su šildymo valdymu
pvz. jutiklinis valdiklis su rasojimo šildymo valdymu.Jungčių dėžutė
IP44 dėžutė 230 V jungčiai.Pliusai
- 10 A / 250 V AC – didelis rezervas kilimėliams
- Maža ritės galia
- 1500 V AC izoliacija
- Paruošti išvadai
Minusai / ribojimai
- Tik 1 NO kontaktas
- Ritė tik 12 V DC
- Korpusas apsaugotas nuo dulkių, bet ne nuo vandens – drėgnai vietai rinkitės IP67 versiją
- 230 V grandinėje – 10 A, ne 15 A
Saugos ir montavimo pastabos
- Jungti išjungus įtampą, kvalifikuotas elektrikas.
- 230 V grandinė – su 30 mA srovės nuotėkio rele.
- Kontaktas skirtas 230 V apkrovai iki 10 A (rezistyvinė apkrova).
- 230 V jungtys – sandarioje dėžutėje.
Greitas pasirinkimo gidas
Ritė 12 V DC1 NO | 10 A / 250 V AC1500 V AC izoliacija30,3 × 22 × 18 mmTinka, kai reikia:- įjungti 230 V kilimėlį 12 V signalu;
- papildyti veidrodį šildymu;
- sausai vietai už veidrodžio.
Patikrinkite prieš naudojimą:- valdymo įtampą (12 V DC);
- kilimėlio srovę (iki 10 A, paprastai < 1 A);
- montavimo vietos drėgmę.
Svarbus priminimas: 15 A taikoma tik 125 V AC tinklui – Europos 230 V tinkle skaičiuokite 10 A.Dažniausiai užduodami klausimai
Kodėl kartais nurodoma 15 A?
15 A yra kontakto riba prie 125 V AC. Prie 230 V AC vardinė apkrova – 10 A.Ar galiu valdyti iš 24 V?
Ne, ritė 12 V DC. Rinkitės 24 V versiją.Ar tinka drėgnoje vietoje?
Geriau rinktis IP67 versiją.Relė veidrodžio šildymo kilimėliui | 12 V DC | 1 NO 10 A / 250 V AC | ELSP-XM-R1
