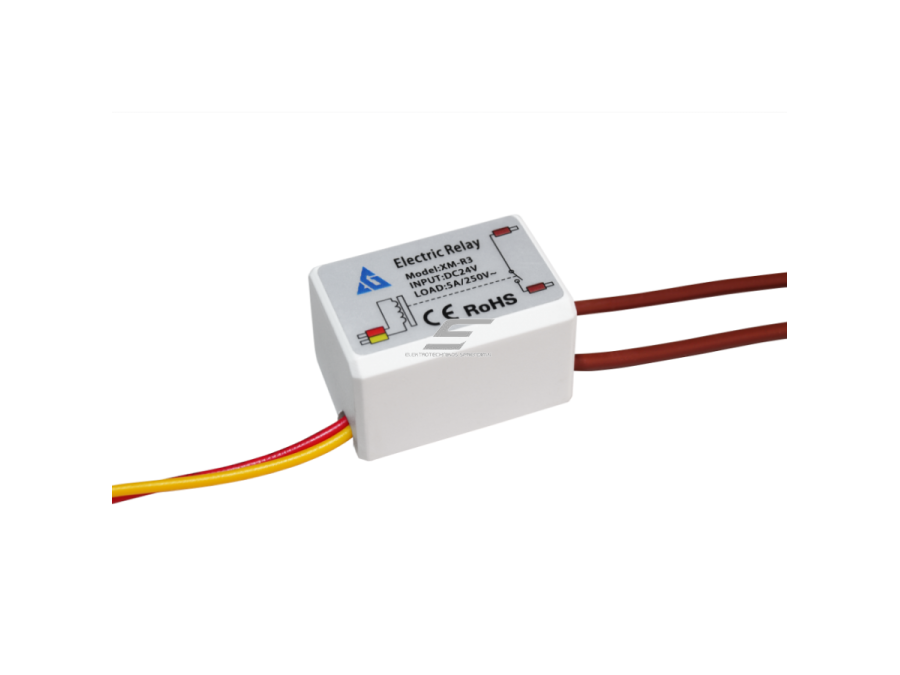

Relė veidrodžio šildymo kilimėliui valdyti | ritė 24 V DC | kontaktas 1 NO 10 A / 250 V AC | ELSP-XM-R3
Kodas: ELSP-XM-R3Kaina 5.57 € su PVM( 4.60 € be PVM )Kompaktiška relė 24 V DC veidrodžių sistemoms: 24 V signalu iš jungiklio įjungia 230 V šildymo kilimėlį. Kontaktas 1 NO: 10 A / 250 V AC (iki 15 A tik prie 125 V AC). Ritė 15 mA / 360 mW, darbo temperatūra −40…+105 °C, atitiktis EN 61810-1.
-
Relė veidrodžio šildymo kilimėliui valdyti | ritė 24 V DC | kontaktas 1 NO 10 A / 250 V AC | ELSP-XM-R3
Relė 24 V DC veidrodžių sistemoms: signalu iš 24 V jungiklio įjungia 230 V šildymo kilimėlį nuo rasojimo. Kontaktas 1 NO 10 A / 250 V AC, plačios darbo ribos 18–31,2 V DC.
Pagrindinė mintis:
Jei veidrodžio apšvietimas ir jungiklis veikia 24 V, 12 V relė netinka. Ši 24 V versija leidžia šildymą valdyti iš to paties jungiklio. 230 V grandinėje – 10 A riba.Ritė
24 V DC, 15 mA, 360 mWKontaktas 230 V
1 NO, 10 A / 250 V ACDarbo temperatūra
−40 … +105 °CMatmenys
30,3 × 22 × 18 mmVeikimo principas
Ritė jungiama prie 24 V DC jungiklio išėjimo; įsijungus NO kontaktas įjungia 230 V kilimėlį. Ritės darbo ribos 18–31,2 V DC, įsijungimas ≤ 10 ms, išsijungimas ≤ 5 ms.
Kuo naudinga ELSP-XM-R3?
24 V veidrodžių sistemoms nereikia atskiro 12 V šaltinio relės ritei – valdoma tiesiai iš 24 V jungiklio.Techninės specifikacijos

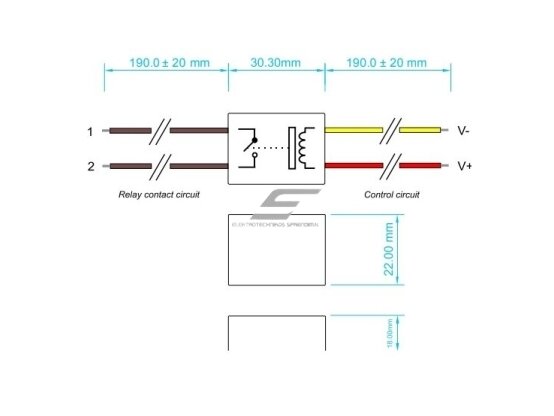

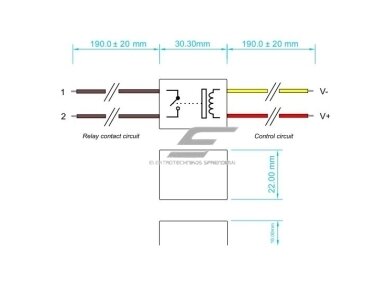

Prekės tipas Elektromechaninė relė su išvadais Prekės kodas ELSP-XM-R3 Ritės įtampa 24 V DC (18–31,2 V DC) Ritės srovė / galia 15 mA ±10 % / 360 mW Kontaktas 1 NO (SPST-NO, 1 Form A) Kontakto apkrova 10 A / 250 V AC (vardinė); 15 A / 125 V AC (maks.) Kontakto varža ≤ 100 mΩ (6 V DC, 1 A) Įsijungimo / išsijungimo laikas ≤ 10 ms / ≤ 5 ms Izoliacijos varža ≥ 100 MΩ (500 V DC) Elektrinis atsparumas tarp kontaktų 750 V AC; ritė–kontaktai 1500 V AC (1 min) Išvadų ilgis 190 ± 20 mm Matmenys 30,3 × 22 × 18 mm Darbo temperatūra −40 … +105 °C Rekomenduojamas sandėliavimas +15 … +35 °C, 25–85 % RH Standartas EN 61810-1:2008 Pagrindinės funkcijos
- Valdymas 24 V DC – tiesiai iš 24 V jungiklio.
- Platus darbo diapazonas – −40 … +105 °C.
- Galvaninis atskyrimas – 1500 V AC.
- Greitas perjungimas – ≤ 10 ms / ≤ 5 ms.
Kur naudojamas?
- 24 V veidrodžių sistemos su šildymo kilimėliu
- Veidrodžiai su ilgomis 24 V LED juostomis
- Komercinės vonios patalpos
Naudojimas pagal poreikį
Veidrodžių gamintojui.
Šildymo mazgas 24 V platformai.Montuotojui.
Nereikia papildomo 12 V šaltinio.Projektuotojui.
Platus temperatūros diapazonas.Praktinis panaudojimas

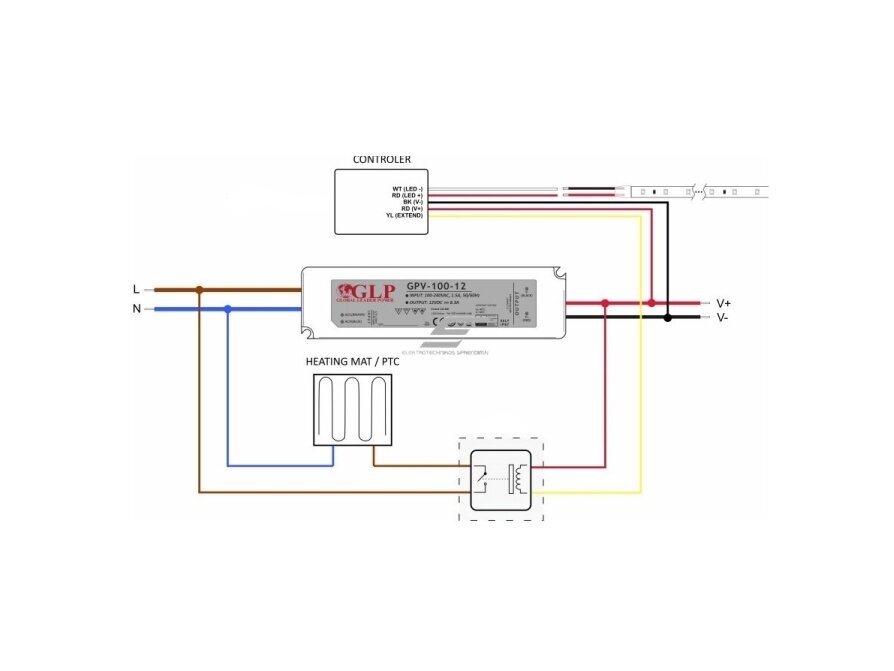

Didelis 1200 × 800 mm veidrodis su 24 V LED juosta ir 24 V jungikliu: relė jungiama prie jungiklio šildymo išėjimo ir įjungia 800 × 500 mm kilimėlį.Kas dar reikalinga veidrodžio komplektui?
Šildymo valdymui reikia:
Šildymo kilimėlis
pvz. 800 × 500 mm, 230 V.24 V jungiklis
IR artumo jungiklis-dimeris 12/24 V.Jungčių dėžutė
IP44 dėžutė.Pliusai
- Ritė 24 V DC
- 10 A / 250 V AC
- −40 … +105 °C
- Greitas perjungimas
Minusai / ribojimai
- Tik 1 NO kontaktas
- Ne IP klasės korpusas – montuoti sausai
- 230 V grandinėje – 10 A, ne 15 A
Saugos ir montavimo pastabos
- Jungti išjungus įtampą, kvalifikuotas elektrikas.
- 230 V grandinė – su 30 mA srovės nuotėkio rele.
- Neviršykite 10 A prie 230 V AC.
- 230 V jungtys – sandarioje dėžutėje.
Greitas pasirinkimo gidas
Ritė 24 V DC1 NO | 10 A / 250 V AC−40 … +105 °C30,3 × 22 × 18 mmTinka, kai reikia:- 24 V veidrodžių sistemoms;
- šildymui valdyti iš 24 V jungiklio.
Patikrinkite prieš naudojimą:- valdymo įtampą (24 V DC);
- montavimo vietos drėgmę.
Svarbus priminimas: 15 A taikoma tik 125 V AC tinklui – 230 V tinkle skaičiuokite 10 A.Dažniausiai užduodami klausimai
Ar tinka 12 V sistemai?
Ne. 12 V sistemai rinkitės 12 V relę.Kokia apkrova prie 230 V?
Iki 10 A rezistyvinė apkrova.Relė veidrodžio šildymo kilimėliui | 24 V DC | 1 NO 10 A / 250 V AC | ELSP-XM-R3
ELSP-XM-R3 – relė 230 V šildymo kilimėliui valdyti 24 V DC signalu: 1 NO 10 A / 250 V AC, ritė 15 mA / 360 mW, −40…+105 °C, EN 61810-1:2008.
