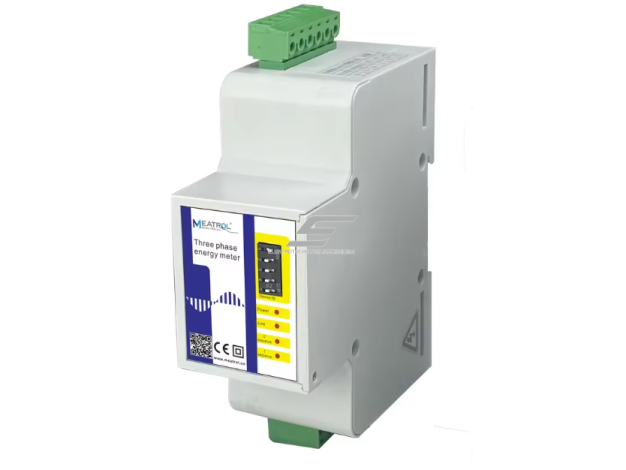

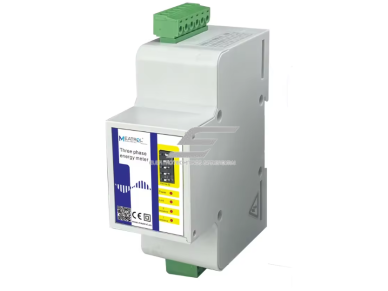

Daugiakanalis išmanusis energijos skaitiklis ant DIN bėgelio | 6 tarifai | 220 V AC | Modbus RS485 | ME131M2

Techninės specifikacijos:

• Tipas: Daugiakanalis išmanusis energijos skaitiklis
• Modelis: ME131M2
• Montavimas: DIN bėgelis
• Komunikacija: MODBUS RS485
• Maitinimas: 220 V AC (95–265 V AC) Integruotas maitinimas pagrindiniam ir antriniams (sub-meter) matavimams
• Harmonikų analizė: iki 50-osios harmonikos
• Tarifai: 6 tarifai
• Registratorius: nėra (be vidinės atminties)
• I/O ir apsauga: Relės išėjimas: elektromagnetinė relėl Įėjimas: optoizoliuotas, izoliacija iki 5 kVrms
• Palaikomi srovės jutikliai: Rogowski ritės - 333 mV CT (iki VT 500 kV)
• Galimi vardiniai srovių diapazonai: 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
• Ritės / CT perdavimo koeficientai: 50 mV/kA @ 50 Hz; 85 mV/kA @ 50 Hz; 100 mV/kA @ 50 Hz; 333 mV (0–634 mV AC)

Funkcijos:

• Srovės matavimas – matuoja elektros srovę per išorinius srovės jutiklius (CT arba Rogowski ritę).
• Įtampos matavimas – stebi fazių ir linijų įtampą realiu laiku.
• Aktyvios, reaktyvios ir pilnos galios skaičiavimas – parodo realų energijos vartojimą ir apkrovą.
• Energijos apskaita (kWh, kvarh) – fiksuoja suvartotą ar pagamintą elektros energiją.
• Galios koeficiento (cos φ) stebėjimas – padeda įvertinti elektros tinklo efektyvumą.
• Harmonikų analizė – leidžia nustatyti elektros tinklo iškraipymus.
• Disbalanso ir apkrovos analizė – padeda aptikti netolygų fazių apkrovimą.
• Duomenų perdavimas per Modbus RS485 – integracija su BMS, PLC, SCADA sistemomis.

Naudojimas:

• Komerciniams ir daugiabučiams pastatams: Puikus sprendimas nuomininkų, atskirų patalpų ar zonų energijos apskaitai iš vieno DIN įrenginio.
• Inžinieriui ir energijos vadybininkui: Leidžia analizuoti apkrovas, optimizuoti energijos vartojimą ir vertinti elektros kokybę keliuose kontūruose vienu metu.
• Elektromontuotojui / sistemų integratoriui: DIN montavimas, RS485 ryšys ir platus jutiklių palaikymas leidžia greitai integruoti į BMS, SCADA ar PLC sistemas.
• Pažangiam vartotojui: Tinka saulės elektrinių, dirbtuvių ar didesnių namų kelių linijų stebėsenai be sudėtingos infrastruktūros.

Pliusai:

• Vienas įrenginys – kelios grandinės
• Platus srovės diapazonas (iki 6000 A)
• Rogowski ritės palaikymas – neinvazinis matavimas
• Modbus RS485 – lengva integracija
• 6 tarifai ir harmonikų analizė

Minusai:

• Nėra vidinės duomenų atminties
• Srovės jutikliai neįtraukti į kainą
• Reikalinga teisinga konfigūracija pagal pasirinktą ritę / CT
