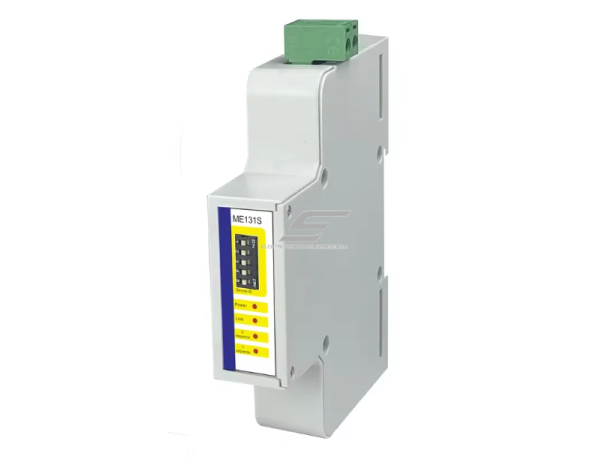

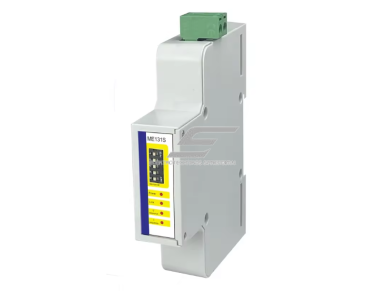

Daugiakanalis išmanusis energijos skaitiklis ant DIN bėgelio | 6 tarifai | maitinamas iš pagrindinio skaitiklio | Modbus RS485 | ME131S

Techninės specifikacijos

• Tipas: Daugiakanalis išmanusis energijos skaitiklis
• Modelis: ME131S
• Montavimas: DIN bėgelis
• Komunikacija: Modbus RS485
• Maitinimas: Iš pagrindinio skaitiklio ME131M
• Tarifai: 6 tarifai
• Harmonikos: iki 50-os eilės
• Įrašymas: Be duomenų registratoriaus
• Relės išėjimas: 1 elektromagnetinė relė
• Izoliacija: Optokuplerinė, iki 5 kVrms
• Srovės jutiklių palaikymas: Rogowski ritės; 333 mV CT srovės transformatoriai; VT palaikymas iki 500 kV
• Galimi srovės diapazonai (parenkami pagal jutiklį): 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
• Ritės perdavimo koeficientai: 50 mV/kA @ 50 Hz;85 mV/kA @ 50 Hz; 100 mV/kA @ 50 Hz arba 333 mV/kA (0–634 mV AC)
• Tikslumo klasė: 0.5S

Funkcijos

• Daugiakanalis srovės matavimas – leidžia vienu įrenginiu stebėti kelias elektros grandines.
• Įtampos matavimas – nuolat fiksuoja tinklo įtampą visose fazėse.
• Galios skaičiavimas – apskaičiuoja aktyvią, reaktyvią ir pilną galią.
• Energijos apskaita – kaupia suvartotos elektros energijos duomenis (kWh).
• Harmonikų analizė – nustato elektros tinklo iškraipymus iki 50-os harmonikos.
• Galios koeficiento (cos φ) stebėjimas – padeda vertinti elektros vartojimo efektyvumą.
• Disbalanso analizė – aptinka netolygų fazių apkrovimą.
• Modbus RS485 komunikacija – duomenų perdavimas į BMS, PLC ar SCADA sistemas.

Naudojimas

• Elektromontuotojui: Greitas montavimas ant DIN bėgelio, saugus srovės matavimas be laidų atjungimo, tinka modernizuojant esamas skirstymo spintas
• Inžinieriui / sistemų integratoriui: Patikima duomenų integracija per Modbus RS485, platus suderinamumas su Rogowski ritėmis, tinka energijos monitoringo ir BMS projektams
• Komerciniams ir pramoniniams objektams: Tinka gamykloms, biurams, prekybos centrams, apkrovų analizė, energijos optimizavimas, kelių grandinių stebėsena vienu įrenginiu

Pliusai

• Palaiko labai dideles sroves (iki 6000 A)
• Suderinamas su Rogowski ritėmis ir 333 mV CT
• Aukšta matavimo klasė (0.5S)
• Pramoninis Modbus RS485 ryšys
• Kompaktiškas DIN bėgelio dizainas
• Tinka energijos analizei ir optimizavimui

Minusai

• Rogowski ritė arba CT neįeina į komplektą – parenkami atskirai
• Nėra integruoto duomenų registratoriaus
• Maitinamas per pagrindinį ME131M skaitiklį
