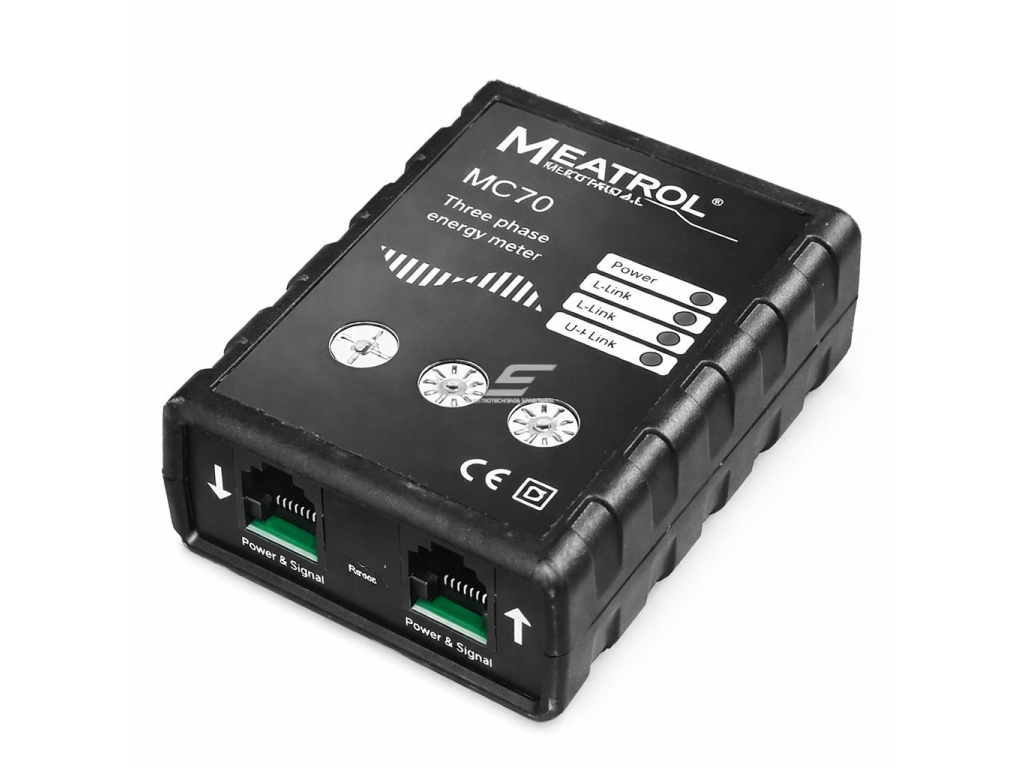

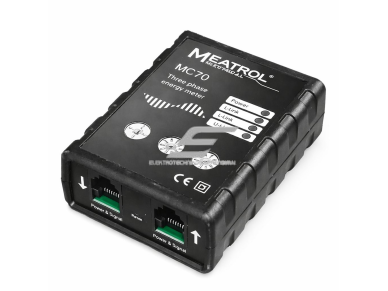

Daugiakanalis trifazis išmanusis energijos skaitiklis | 0.5S tikslumo klasė | 6 tarifai | 5 V DC | MODBUS RS485 | MC70

Techninės specifikacijos

• Tipas: Daugiakanalis trifazis išmanusis energijos skaitiklis
• Modelis: MC70
• Komunikacija: MODBUS RS485
• Maitinimas: 5 V DC
• Tikslumo klasė: Class 0.5S
• Harmonikų analizė: iki 50-osios harmonikos
• Tarifai: 6 tarifai
• Vidinė duomenų atmintis (registratorius): nėra
• Relės išėjimas: 1 elektromagnetinė relė
• Įėjimai: optokopleriu izoliuoti
• Izoliacija: iki 5 kVrms
• Palaikomi jutikliai: Rogowskio ritės; CT srovės transformatoriai 333 mV
• Konfigūruojama vardinė srovė: 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
• Srovės koeficientai: 50 mV/kA @50 Hz; 85 mV/kA @50 Hz; 100 mV/kA @50 Hz; 333 mV/kA @50/60 Hz (0–636 mV RMS AC)
• Įtampos matavimas: Per VT iki 500 kV
• Matavimo parametrai: Srovė; Įtampa; Aktyvioji, reaktyvioji ir pilnoji galia; Elektros energija; Galios koeficientas (cos φ); Apkrova (Demand); Maksimalios ir minimalios reikšmės; Fazės kampas
• Fazinis disbalansas; Harmonikų analizė

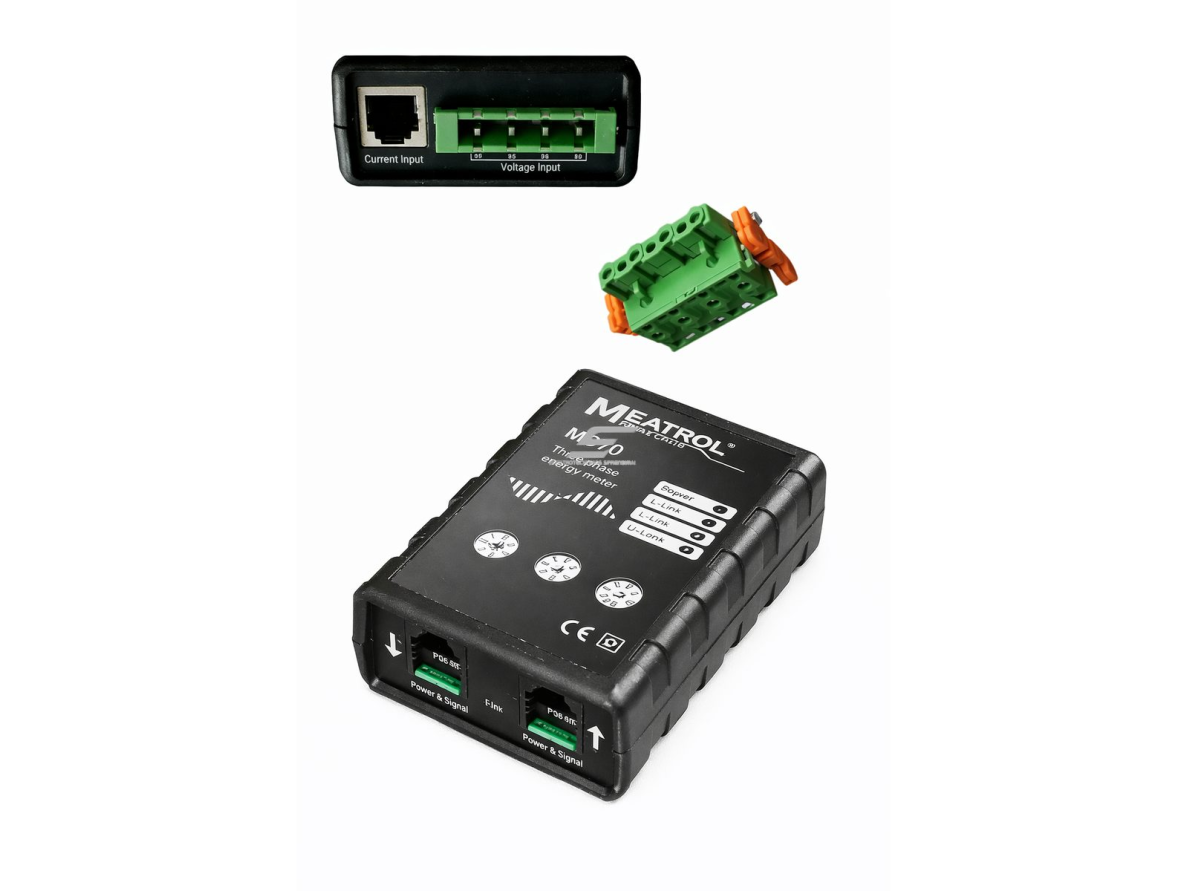

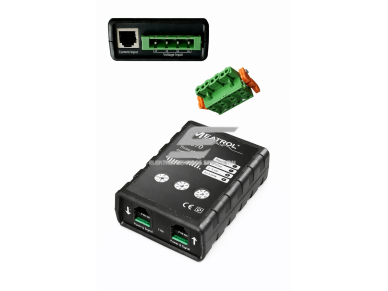

• Srovės įėjimas: RJ12
• RS485 komunikacija ir maitinimas: RJ45
• Komplekte: žalias jungčių adapteris, Ragowskio ritė į komplektą neįeina

Funkcijos

• Daugiakanalis matavimas – kelių grandinių stebėjimas vienu įrenginiu
• Trifazės sistemos analizė su pilnu galios ir kokybės parametrų rinkiniu
• Didelių srovių matavimas be laidų atjungimo
• Harmonikų analizė iki 50-osios harmonikos
• MODBUS RS485 – integracija į BMS, SCADA, EMS, PLC sistemas
• Relės išėjimas – aliarmams ar valdymo signalams

Naudojimas

• Buitiniam / pažengusiam vartotojui: Saulės elektrinių, elektromobilių įkrovimo stotelių, šilumos siurblių energijos stebėjimui, elektros sąnaudų analizei ir optimizavimui; didelės galios įvadų kontrolei be sudėtingo montavimo
• Elektromontuotojui: Greitas prijungimas per RJ jungtis, Rogowskio ritė leidžia dirbti be įtampos atjungimo, tinka modernizuojant senas instaliacijas, aiškūs signalai ir patikima RS485 komunikacija
• Inžinieriui / projektuotojui: Tikslūs Class 0.5S matavimai, harmonikų, disbalanso ir galios kokybės analizė, integracija į energijos valdymo ir automatizavimo sistemas, platus srovių diapazonas – vienas sprendimas skirtingiems projektams

Pliusai

• Labai platus srovių diapazonas iki 6000 A
• Aukšta 0.5S tikslumo klasė
• MODBUS RS485 – pramoninis standartas
• RJ45 / RJ12 jungtys – patogus ir greitas montavimas
• Tinka sudėtingoms ir paskirstytoms elektros sistemoms

Minusai

• Rogowskio ritė neįeina į komplektą
• Nėra vidinės duomenų kaupimo atminties
• Reikalingas atskiras 5 V DC maitinimo šaltinis
