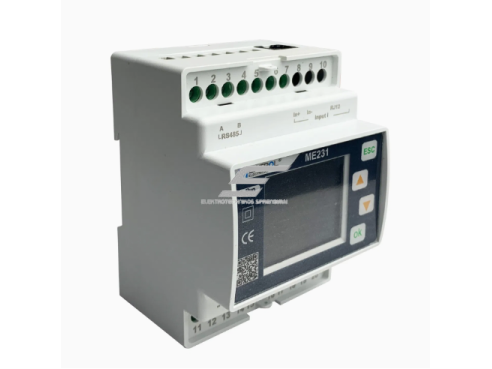

Daugiakanalis trifazis išmanusis energijos skaitiklis | ant DIN bėgelio | 0.1% tikslumo klasė | 6 tarifai | 220 V AC | MODBUS RS485 | ME231H2

Techninės specifikacijos

• Tipas: Daugiakanalis trifazis išmanusis energijos skaitiklis
• Modelis: ME231H2
• Montavimas: DIN bėgelis
• Maitinimas: 220 V AC (95–265 V AC)
• Komunikacija: MODBUS RS485
• Tikslumo klasė: Srovės matavimas: 0.1 %
• Harmonikų analizė: iki 50-osios harmonikos (realaus laiko atvaizdavimas)
• Tarifai: 6 tarifai
• Duomenų registratorius: nėra
• I/O sąsajos: 1 relės išėjimas; 1 skaitmeninis įėjimas
• Palaikomi srovės jutikliai: Rogowskio ritės; CT srovės transformatoriai 333 mV
• Vardinė srovė (pasirenkama): 10 A / 100 A / 500 A / 1000 A / 3000 A / 6000 A
• Srovės koeficientai: 50 mV/kA; 85 mV/kA; 333 mV/kA (0–634 mV AC)
• Įtampos matavimas: Tiesioginis arba per VT – iki 500 kV
• Matuojami parametrai: Srovė; Įtampa; Aktyvioji, reaktyvioji ir pilnoji galia; Elektros energija; Galios koeficientas (cos φ); Apkrova (Demand); Maksimalios ir minimalios reikšmės; Fazės kampas; Fazorių (phasor) diagrama; Fazinis disbalansas; Harmonikų spektras

Funkcijos

• Daugiakanalis trifazis matavimas

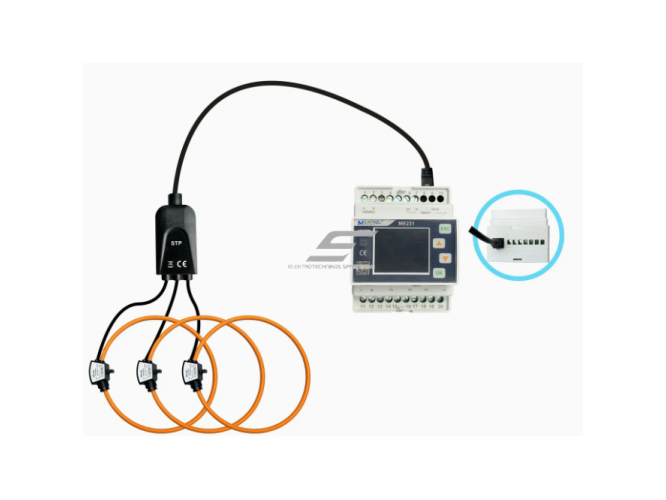

• Greitas prijungimas per RJ12 srovės jungtį

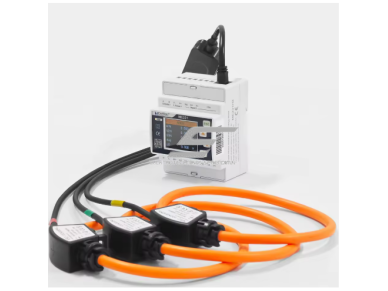

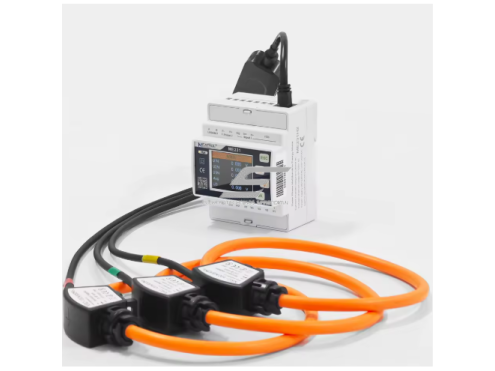

• Darbas su Rogowskio ritėmis – saugus montavimas be atjungimo
• Harmonikų analizė iki 50-osios harmonikos
• MODBUS RS485 – integracija į BMS, SCADA, EMS, PLC sistemas
• Relės išėjimas ir skaitmeninis įėjimas – signalizacijai ir valdymui
• Aiškus spalvotas LCD ekranas – momentinė analizė vietoje

Naudojimas

• Buitiniam / pažengusiam vartotojui: Saulės elektrinių, elektromobilių įkrovimo stotelių, šilumos siurblių energijos stebėjimui, elektros sąnaudų analizei ir optimizavimui; didelės galios įvadų kontrolei be sudėtingo montavimo
• Elektromontuotojui: Greitas prijungimas per RJ jungtis, Rogowskio ritė leidžia dirbti be įtampos atjungimo, tinka modernizuojant senas instaliacijas, aiškūs signalai ir patikima RS485 komunikacija
• Inžinieriui / projektuotojui: Tiksli realaus laiko energijos ir galios analizė, labai aukštas srovės matavimo tikslumas (0.1 %), harmoninių iškraipymų stebėjimas, integracija į profesionalias energijos valdymo sistemas

Pliusai

• Greitas montavimas per RJ12 srovės jungtį
• Labai platus srovių diapazonas iki 6000 A
• Itin aukštas srovės matavimo tikslumas 0.1 %
• Harmonikų analizė iki 50-osios harmonikos
• MODBUS RS485 – pramoninis standartas
• Kompaktiškas DIN bėgelio montavimas

Minusai

• Rogowskio ritė neįeina į komplektą
• Nėra vidinio duomenų registratoriaus
• Skirtas techniniams naudotojams (ne „plug & play“ buitinis sprendimas)
