Daugiakanalis trifazis išmanusis energijos skaitiklis ant DIN bėgelio | su Rogowski rite | 6 tarifai | 5 V DC | Modbus RS485 | MC60-VC-GW30

Techninės specifikacijos

• Tipas: Daugiakanalis trifazis išmanusis energijos skaitiklis
• Montavimas: DIN bėgelis
• Komunikacija: MODBUS RS485
• Maitinimas: 5 V DC
• Harmonikų analizė: iki 50-osios harmonikos
• Tarifai: 6 tarifai
• Registratorius (vidinė atmintis): nėra
• Tikslumo klasė: Class 0.5S
• Relės išėjimas: 1 elektromagnetinė relė
• Įėjimai: optokopleriu izoliuoti
• Izoliacija: iki 5 kVrms
• Palaikomi srovės jutikliai: Rogowskio ritės 333 mV (iki 500 kV)
• Vardinė srovė (pasirenkama): 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
• Srovės koeficientai: 50 mV/kA @50 Hz; 85 mV/kA @50 Hz; 100 mV/kA @50 Hz; 333 mV/kA @50/60 Hz
• Matavimai: Srovė; Įtampa; Aktyvioji / reaktyvioji / pilnoji galia; Energija; Galios koeficientas (cos φ); Harmonikų analizė; Apkrova (Demand); Maks./Min. reikšmės; Fazės kampas; Disbalansas

Funkcijos

• Daugiakanalis matavimas – vienu įrenginiu stebimi keli elektros kontūrai
• Trifazės sistemos analizė su išsamiais galios parametrais
• Didelių srovių matavimas be fizinio kabelių atjungimo
• Harmonikų analizė iki 50-osios harmonikos
• MODBUS RS485 – lengva integracija į BMS, SCADA, EMS sistemas
• Relės išėjimas – signalizacijai ar valdymui

Naudojimas

• Buitiniam / pažengusiam vartotojui: Saulės elektrinių, elektromobilių įkrovimo stotelių, šilumos siurblių energijos stebėjimui, elektros sąnaudų analizei ir optimizavimui; didelės galios įvadų kontrolei be sudėtingo montavimo
• Elektromontuotojui: Greitas montavimas ant DIN bėgelio, Rogowskio ritė leidžia dirbti be įtampos atjungimo, tinka modernizuojant senas instaliacijas, aiškūs signalai ir patikima RS485 komunikacija
• Inžinieriui / projektuotojui: Tikslūs Class 0.5S matavimai, harmonikų, disbalanso ir galios kokybės analizė, integracija į energijos valdymo ir automatizavimo sistemas, platus srovių diapazonas – vienas sprendimas skirtingiems projektams

Pliusai

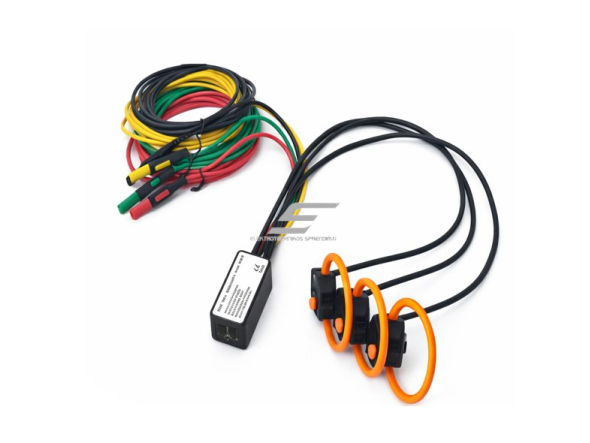

• Komplekte jau yra Rogowskio ritė ir visi reikalingi kabeliai
• Labai platus srovės diapazonas iki 6000 A
• Nereikia ardyti ar nutraukti elektros grandinių
• Aukštas matavimo tikslumas (0.5S)
• MODBUS RS485 – standartinis pramoninis ryšys
• Kompaktiškas DIN montavimas

Minusai

• Nėra vidinės duomenų atminties (registratoriaus)
• Reikalingas išorinis maitinimas 5 V DC
• Daugiausia skirtas techniniams vartotojams, ne „plug & play“ buitinis skaitiklis
