Daugiakanalis trifazis išmanusis energijos skaitiklis ant DIN bėgelio | su Rogowski ritėmis | 6 tarifai | 5 V DC | Modbus RS485 | MC60-GW30

Techninės specifikacijos

• Tipas: Daugiakanalis trifazis išmanusis energijos skaitiklis
• Modelis: MC60-GW30
• Montavimas: DIN bėgelis
• Komunikacija: Modbus RS485
• Maitinimas: 5 V DC
• Tarifai: 6
• Harmonikų analizė: iki 50-os harmonikos
• Relės išėjimas: 1 elektromagnetinė relė
• Įėjimo izoliacija: Optokuplerinė, iki 5 kVrms
• Tikslumo klasė: 0.5S
• Duomenų registratorius: nėra (realiojo laiko stebėsena)
• Palaikomi jutikliai: Rogowski ritės; 333 mV CT srovės transformatoriai
• VT palaikymas: iki 500 kV
• Galimi srovės diapazonai (pagal pasirinktą jutiklį): 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
• Ritės perdavimo koeficientai: 50 mV/kA · 85 mV/kA · 100 mV/kA @ 50 Hz arba 333 mV (0–634 mV RMS AC)

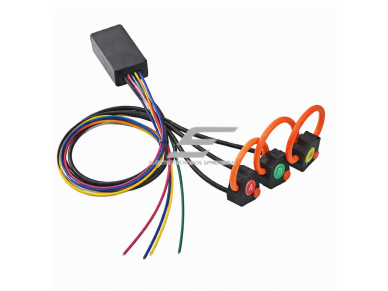

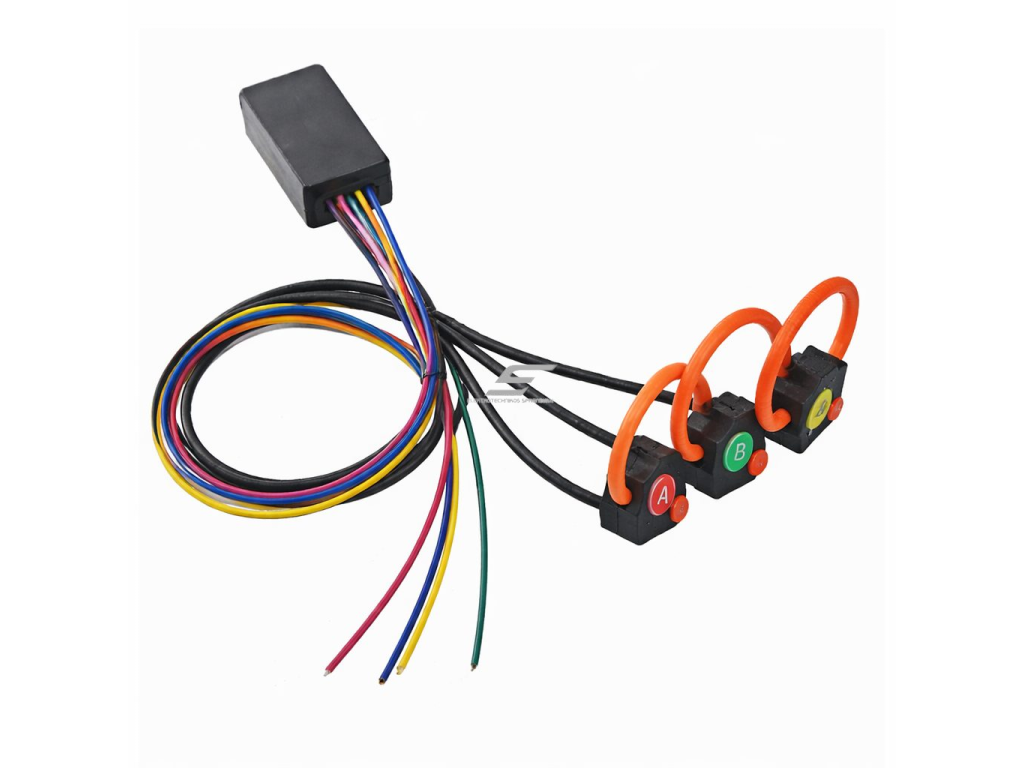

• Komplektacija: Rogowski ritės GW30; 0,5 m signalinis kabelis; Skaitiklio išėjimo įtampos kabelis; Įtampos matavimo zondai – neįeina

Funkcijos

• Daugiakanalis srovės matavimas – vienu įrenginiu stebimos kelios elektros grandinės
• Įtampos matavimas – fazių ir linijų įtampos kontrolė
• Aktyvios, reaktyvios ir pilnos galios skaičiavimas – reali apkrovos analizė
• Energijos apskaita (kWh / kvarh) – suvartotos ar pagamintos energijos stebėsena
• Harmonikų analizė – elektros tinklo kokybės įvertinimas
• Galios koeficientas (cos φ) – energijos efektyvumo kontrolė
• Disbalanso ir fazių kampo analizė – netolygių apkrovų aptikimas
• Modbus RS485 ryšys – integracija su BMS, PLC, SCADA sistemomis

Naudojimas

• Elektromontuotojui: Greitas montavimas ant DIN bėgelio, saugus srovės matavimas be laidų atjungimo, tinka modernizuojant esamas skirstymo spintas
• Inžinieriui / sistemų integratoriui: Patikima duomenų integracija per Modbus RS485, platus suderinamumas su Rogowski ritėmis, tinka energijos monitoringo ir BMS projektams
• Komerciniams ir pramoniniams objektams: Tinka gamykloms, biurams, prekybos centrams, apkrovų analizė, energijos optimizavimas, kelių grandinių stebėsena vienu įrenginiu

Pliusai

• Daugiakanalis (multi-circuit) sprendimas
• Saugus neinvazinis matavimas
• Iki 6000 A srovės diapazonas
• Aukšta 0.5S tikslumo klasė
• Pramoninis Modbus RS485 ryšys
• Kompaktiškas DIN bėgelio dizainas

Minusai

• Nėra vidinio duomenų įrašymo
• Reikalingi atskiri įtampos matavimo zondai
• Reikalingas 5 V DC maitinimo šaltinis
