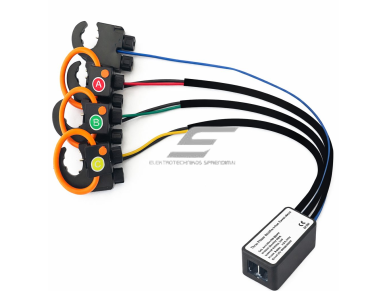

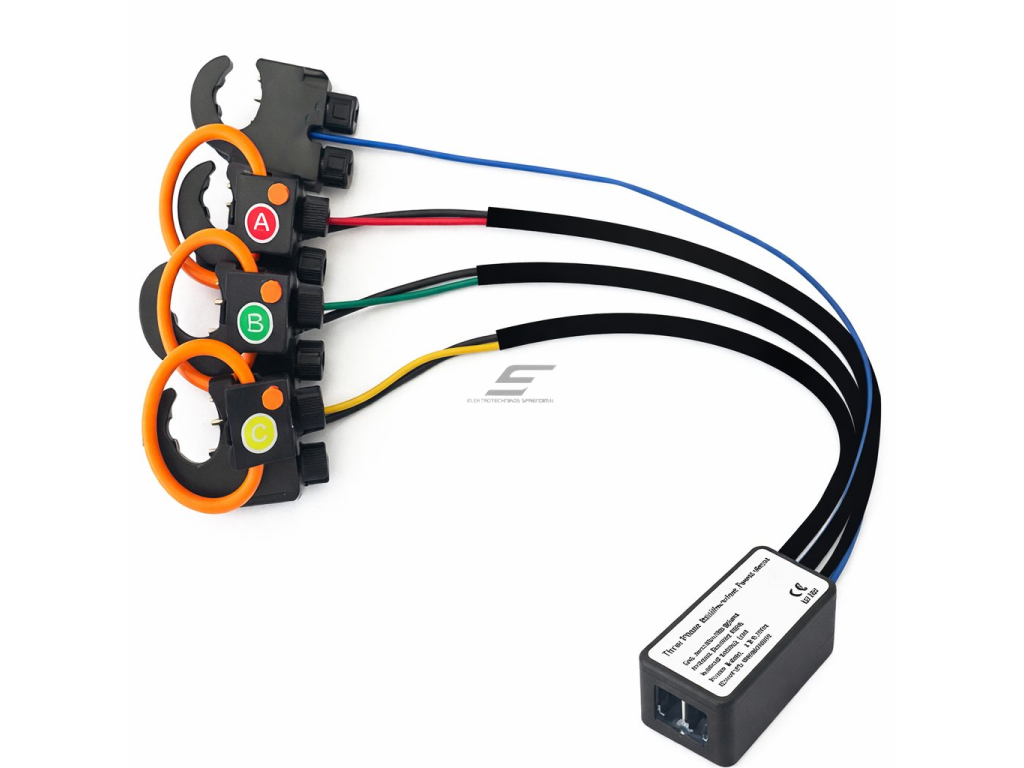

Daugiakanalis trifazis išmanusis energijos skaitiklis ant DIN bėgelio | su Rogowskio rite ir įtampos dūrio zondu | 6 tarifai | 5 V DC | MODBUS RS485 | MC60-VP-GW30

Techninės specifikacijos

• Tipas: Daugiakanalis trifazis išmanusis energijos skaitiklis
• Montavimas: DIN bėgelis
• Komunikacija: MODBUS RS485
• Maitinimas: 5 V DC
• Tikslumo klasė: Class 0.5S
• Harmonikų analizė: iki 50-osios harmonikos
• Tarifai: 6 tarifai
• Vidinė duomenų atmintis: nėra
• Relės išėjimas: 1 elektromagnetinė relė
• Įėjimai: optokopleriu izoliuoti
• Izoliacija: iki 5 kVrms
• Palaikomi jutikliai: Rogowskio ritės; CT jutikliai 333 mV
• Vardinė srovė (pasirenkama): 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
• Srovės koeficientai: 50 mV/kA @50 Hz; 85 mV/kA @50 Hz; 100 mV/kA @50 Hz; 333 mV/kA @50/60 Hz (iki 636 mV RMS AC)
• Įtampos matavimas: Tiesioginis / per VT – iki 500 kV

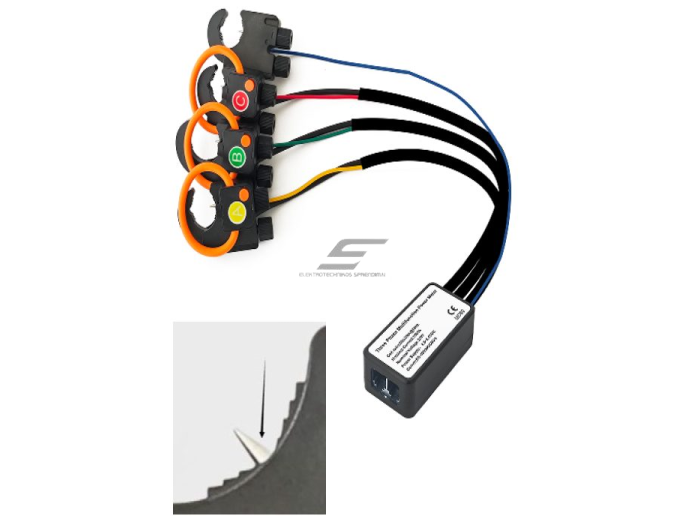

• Komplekte: Rogowskio ritė GW30, įtampos dūrio zondas (Voltage Piercing Probe) ir 0,5 m kabeliai – nereikia jokių papildomų priedų.
• Matavimo paramterai: Srovė; Įtampa; Aktyvioji, reaktyvioji ir pilnoji galia; Elektros energija; Galios koeficientas (cos φ); Apkrova (Demand); Maksimalios ir minimalios reikšmės; Fazės kampas; Fazinis disbalansas; Harmonikų analizė

Funkcijos

• Daugiakanalis matavimas – kelių grandinių ar šakų stebėjimas vienu įrenginiu
• Trifazės sistemos analizė su pilnu galios ir kokybės parametrų rinkiniu
• Didelių srovių matavimas be laidų atjungimo
• Harmonikų analizė iki 50-osios harmonikos – galios kokybės kontrolei
• MODBUS RS485 – integracija į BMS, SCADA, EMS, PLC ar kitą automatiką
• Relės išėjimas – signalizacijai, aliarmams ar valdymo funkcijoms

Naudojimas

• Buitiniam / pažengusiam vartotojui: Saulės elektrinių, elektromobilių įkrovimo stotelių, šilumos siurblių energijos stebėjimui, elektros sąnaudų analizei ir optimizavimui; didelės galios įvadų kontrolei be sudėtingo montavimo
• Elektromontuotojui: Greitas montavimas ant DIN bėgelio, Rogowskio ritė leidžia dirbti be įtampos atjungimo, tinka modernizuojant senas instaliacijas, aiškūs signalai ir patikima RS485 komunikacija
• Inžinieriui / projektuotojui: Tikslūs Class 0.5S matavimai, harmonikų, disbalanso ir galios kokybės analizė, integracija į energijos valdymo ir automatizavimo sistemas, platus srovių diapazonas – vienas sprendimas skirtingiems projektams

Pliusai

• Komplekte visi reikalingi priedai (ritė, zondas, kabeliai)
• Matavimas iki 6000 A
• Be elektros grandinių atjungimo
• Aukštas tikslumas ir stabilumas
• Pramoninis MODBUS RS485 ryšys
• Platus pritaikymas nuo buities iki pramonės

Minusai

• Nėra vidinės duomenų kaupimo atminties
  Reikalingas atskiras 5 V DC maitinimo šaltinis
  Skirtas techniniams naudotojams (ne „plug & play“ buitinis skaitiklis)
