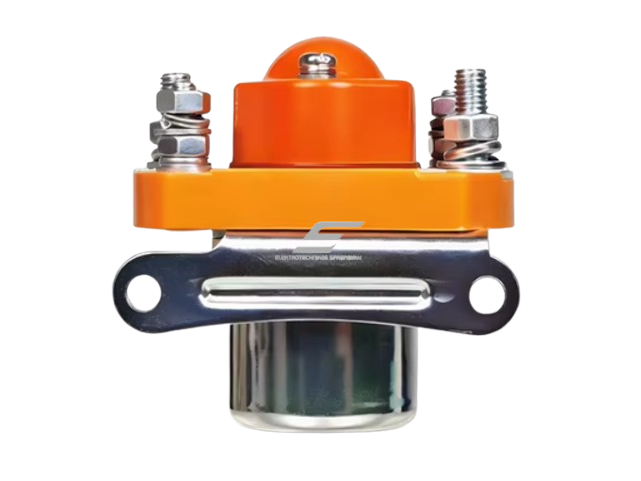

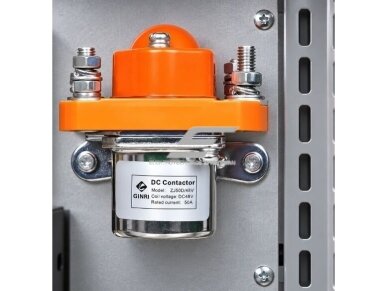

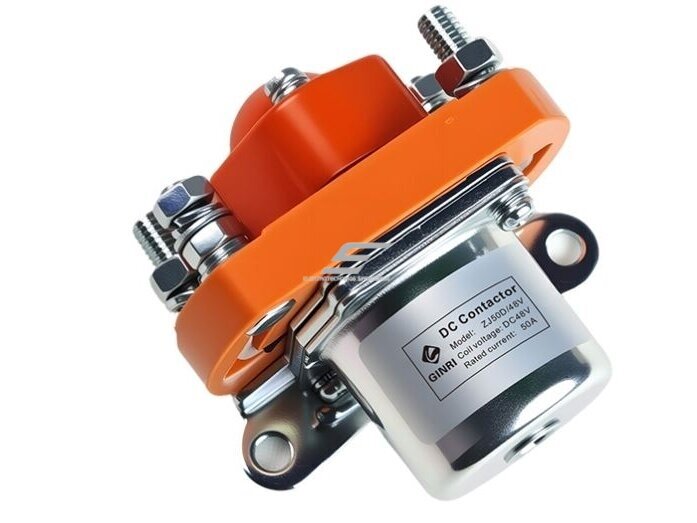

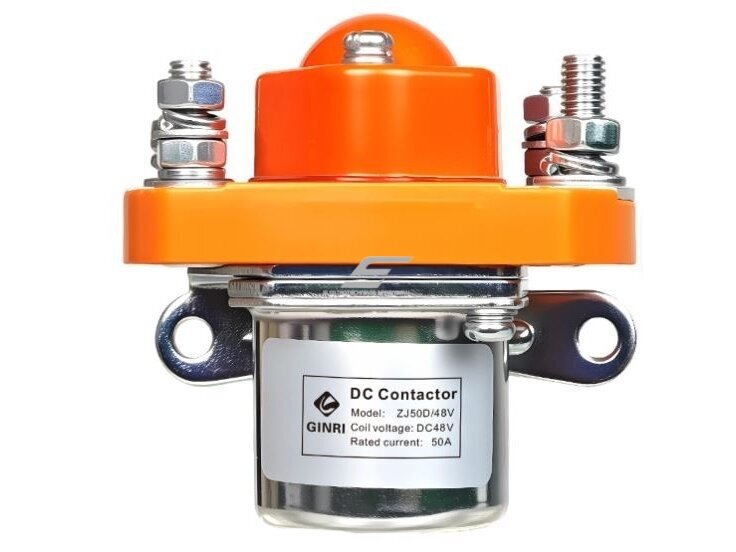

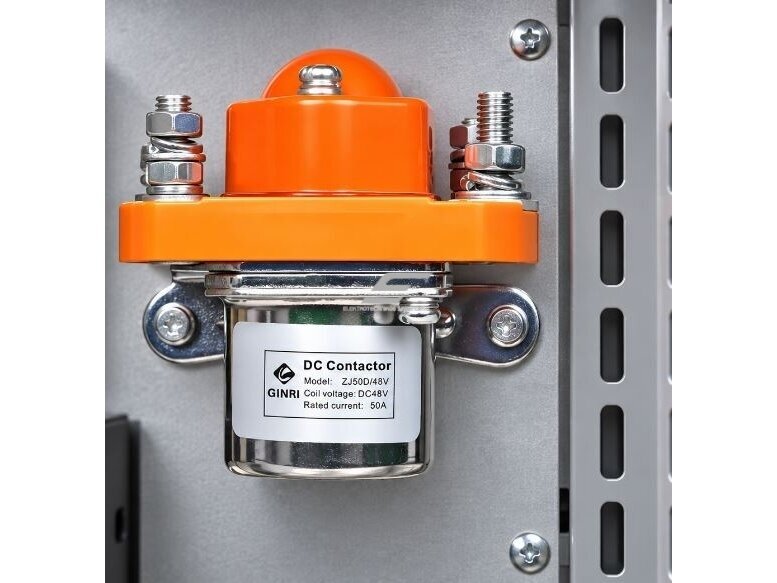

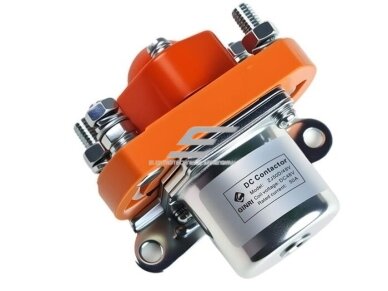

  • Elektromagnetinis kontaktorius | 1NO | 50A | 24VDC | IP50

    Kodas: ES-ZJ50D/24V
    Kaina 36.20 € su PVM
    ( 29.92 € be PVM )
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 25.89 € už vnt. -28%

    DC kontaktorius 24 V DC / 50 A – žemos įtampos nuolatinės srovės komutavimo įrenginys su 24 V DC valdymo rite, 1NO kontaktu ir iki 80 V DC kontaktų įtampa. Vardinė srovė pagal DC-1 kategoriją – 50 A. Kontaktorius turi IP50 apsaugos laipsnį ir tinka akumuliatorinėms, UPS, transporto, telekomunikacijų bei kitoms DC valdymo sistemoms.

  • Dėmesio: valdymo ritė skirta tik 80 V DC tinklui – ne 230 V ir ne 400 V. Prijungus kitą įtampą – pavojus sugadinti įrenginį. Montavimą atlieka kompetentingas specialistas.
    DC kontaktorius | 24V DC ritė | 50A DC-1 | ≤80V DC | 1NO | IP50

    DC kontaktorius | 24V DC ritė | 50A DC-1 | ≤80V DC | 1NO | IP50

    DC elektromagnetinis kontaktorius – nuolatinei srovei skirtas komutavimo įrenginys, naudojamas žemos įtampos DC grandinėms valdyti. Kontaktoriaus valdymo ritė maitinama 24 V DC, o pagrindinio kontakto vardinė srovė pagal DC-1 naudojimo kategoriją – 50 A. Vardinė kontaktų įtampa – iki 80 V DC.

    Modelis turi 1NO normaliai atvirą pagrindinį kontaktą ir yra pritaikytas elektrinių krautuvų, akumuliatorinių transporto priemonių, ekskavatorių, automobilių kondicionavimo sistemų, telekomunikacijų maitinimo šaltinių, UPS ir kitų nuolatinės srovės valdymo sistemų grandinėms.

    DC grandinių komutavimas su 24 V DC valdymu

    Kontaktoriaus ritę maitinant 24 V DC įtampa, elektromagnetinė sistema įjungia pagrindinį normaliai atvirą kontaktą ir leidžia valdyti atskirą nuolatinės srovės apkrovos grandinę. Tokia konstrukcija leidžia mažos galios valdymo signalu įjungti arba išjungti didesnės srovės DC grandinę.

    24V DC
    Ritės įtampa
    50A
    DC-1 kontaktų srovė
    ≤80V DC
    Kontaktų vardinė įtampa
    1NO
    Kontakto tipas
    IP50
    Apsaugos laipsnis

    Veikimo principas

    Kontaktorius veikia elektromagnetiniu principu. Kai į 24 V DC ritę paduodama valdymo įtampa, susidaro magnetinis laukas, kuris perjungia kontaktoriaus mechanizmą ir uždaro pagrindinį 1NO kontaktą.

    Atjungus ritės maitinimą, elektromagnetinė jėga išnyksta ir kontaktas grįžta į pradinę – atvirą – būseną. Tokiu būdu kontaktorius gali būti naudojamas automatizuotam DC apkrovos įjungimui ir išjungimui.

    50 A nurodyta pagal DC-1 naudojimo kategoriją

    Nurodyta 50 A kontaktų vardinė srovė taikoma DC-1 naudojimo kategorijai. Tai neturėtų būti laikoma leistina srove visoms galimoms DC apkrovoms. Varikliai, solenoidai, talpinės apkrovos, inverteriai ir kitos apkrovos gali turėti dideles paleidimo arba komutavimo sroves, todėl kontaktorius turi būti parenkamas pagal konkrečios apkrovos pobūdį.

    Kontaktų sistema

    Kontaktorius turi vieną normaliai atvirą kontaktą – 1NO. Kai valdymo ritė neaktyvi, pagrindinė grandinė yra atvira. Įjungus 24 V DC ritę, kontaktas užsidaro ir sujungia apkrovos grandinę.

    Kontaktų medžiaga – AgCu(10)/Cu. Sidabro ir vario pagrindu pagamintos kontaktinės medžiagos naudojamos siekiant gero elektrinio laidumo bei atsparumo elektriniam ir terminiam poveikiui.

    Konstrukcija ir medžiagos

    Kontaktoriaus korpuso konstrukcijoje naudojama termoreaktyvioji BMC kompozitinė medžiaga. Tokios medžiagos pasižymi elektrinėmis izoliacinėmis savybėmis ir atsparumu padidėjusiai temperatūrai.

    Mechaninei konstrukcijai sustiprinti naudojamas nikeliuotas geležinis laikiklis. Jis skirtas kontaktoriaus mechaniniam stabilumui ir patikimam tvirtinimui varžtais.

    IP50 apsaugos laipsnis

    Kontaktoriaus apsaugos laipsnis yra IP50. Pirmasis skaitmuo „5“ reiškia apsaugą nuo dulkių patekimo tokiu kiekiu, kuris galėtų sutrikdyti normalų įrenginio veikimą. Antrasis skaitmuo „0“ reiškia, kad apsauga nuo vandens pagal IP klasifikaciją nenumatyta.

    Paleidimo srovė

    Kontaktorius gali atlaikyti momentinę srovę iki 7 × Ie, kai jos trukmė neviršija 1 sekundės. Čia Ie reiškia vardinę darbinę srovę pagal konkrečias gamintojo nurodytas naudojimo sąlygas.

    Pikinė srovė nėra nuolatinė leistina srovė

    Parametras 7Ie, ≤1 s apibūdina trumpalaikę komutavimo ar paleidimo apkrovą ir neturi būti interpretuojamas kaip leidimas nuolat eksploatuoti kontaktorių tokia srove.

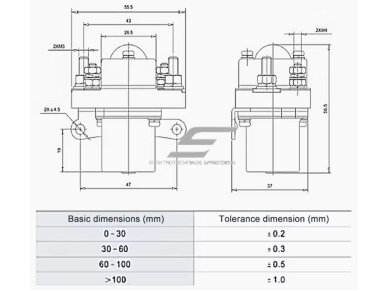

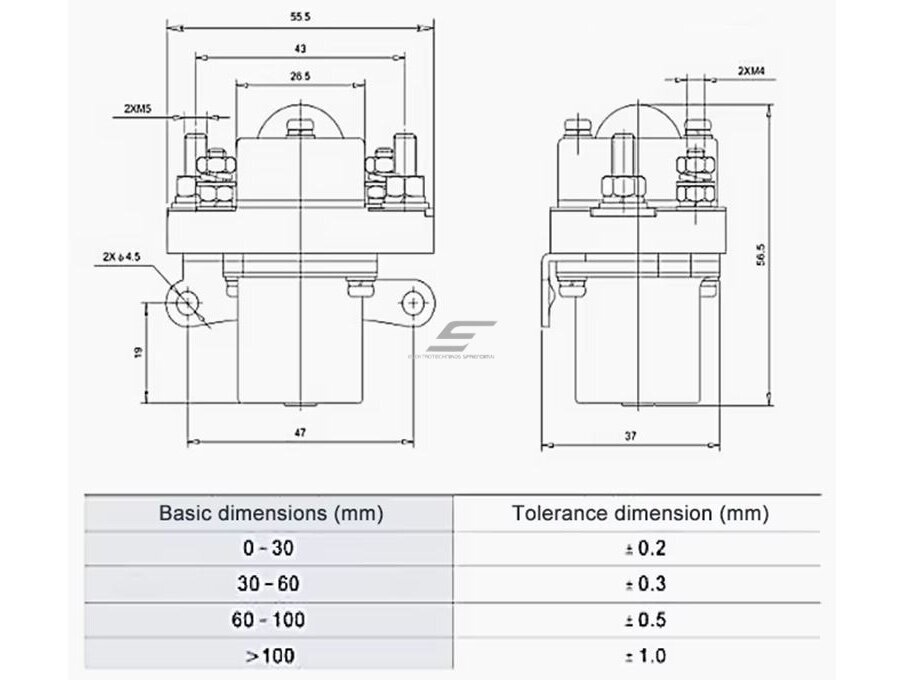

    Techninė specifikacija

    Produkto tipas DC elektromagnetinis kontaktorius
    Ritės įtampa 24 V DC
    Kontaktų vardinė srovė 50 A, DC-1
    Kontaktų vardinė įtampa ≤80 V DC
    Kontakto tipas 1NO – vienas normaliai atviras kontaktas
    Pikinė srovė 7 × Ie, ≤1 s
    Elektrinis ilgaamžiškumas 20 000 ciklų
    Mechaninis ilgaamžiškumas 300 000 ciklų
    Kontaktų medžiaga AgCu(10)/Cu
    Korpuso medžiaga Termoreaktyvioji BMC kompozitinė medžiaga
    Laikiklis Nikeliuotas geležinis
    Apsaugos laipsnis IP50
    Montavimas Varžtais

    Pagrindinės savybės

    • 24 V DC valdymo ritė.
    • 50 A vardinė kontaktų srovė pagal DC-1.
    • Iki 80 V DC kontaktų grandinė.
    • 1NO pagrindinis kontaktas.
    • AgCu(10)/Cu kontaktinė medžiaga.
    • Termoreaktyvus BMC korpusas.
    • IP50 apsaugos laipsnis.
    • 300 000 mechaninių ciklų.
    • Tvirtinimas varžtais.

    Pritaikymo sritys

    Kontaktorius skirtas DC grandinių komutavimui įvairiose akumuliatorinėse, transporto ir pramoninės automatikos sistemose.

    • Elektriniai krautuvai ir sandėlio technika
    • Akumuliatorinės transporto priemonės
    • Ekskavatorių ir specialiosios technikos elektros sistemos
    • Automobilių oro kondicionavimo valdymo grandinės
    • Telekomunikacijų maitinimo sistemos
    • Nepertraukiamo maitinimo šaltiniai – UPS
    • Akumuliatorių ir DC maitinimo sistemos
    • Pramoninės automatikos DC valdymo grandinės

    Pliusai / privalumai

    • Skirtas nuolatinės srovės grandinėms.
    • Patogus 24 V DC valdymas.
    • 50 A DC-1 komutavimo srovė.
    • Kompaktiška elektromagnetinė konstrukcija.
    • Didelis mechaninis ilgaamžiškumas – iki 300 000 ciklų pagal pateiktus duomenis.
    • IP50 apsauga nuo dulkių patekimo, galinčio sutrikdyti veikimą.
    • Tinka įvairioms akumuliatorinėms ir pramoninėms DC sistemoms.

    Minusai / ribojimai

    • 50 A srovė nurodyta pagal DC-1 naudojimo kategoriją ir netinka visų tipų apkrovoms.
    • Kontaktų vardinė įtampa – ne daugiau kaip 80 V DC.
    • IP50 nereiškia apsaugos nuo vandens.
    • Indukcinėms, variklinėms ar talpinėms apkrovoms būtina įvertinti realią paleidimo ir išjungimo srovę.
    • 7Ie parametras yra trumpalaikis, o ne nuolatinės apkrovos dydis.
    • Tiksli gnybtų numeracija turi būti tikrinama pagal konkretaus gaminio schemą.

    Dažniausiai užduodami klausimai

    Kokia kontaktoriaus ritės įtampa?

    Valdymo ritės įtampa – 24 V DC.

    Kokia vardinė kontaktų srovė?

    50 A pagal DC-1 naudojimo kategoriją.

    Kokia didžiausia kontaktų įtampa?

    Pagal pateiktą specifikaciją – iki 80 V DC.

    Kiek kontaktų turi kontaktorius?

    Vieną normaliai atvirą pagrindinį kontaktą – 1NO.

    Ar galima šiuo kontaktoriumi tiesiogiai valdyti 50 A DC variklį?

    To negalima nustatyti vien iš 50 A DC-1 parametro. DC variklis yra indukcinė apkrova ir paleidimo metu gali vartoti gerokai didesnę srovę. Kontaktorius turi būti parenkamas pagal realią variklio paleidimo, darbinę ir komutavimo srovę bei gamintojo nurodytą naudojimo kategoriją.

    Ar IP50 apsaugo nuo vandens?

    Ne. IP50 klasėje antrasis skaitmuo „0“ nurodo, kad apsauga nuo vandens nepateikta.

    Svarbi elektros saugos ir parinkimo informacija

    Kontaktorius yra komutavimo įrenginys, o ne apsaugos nuo trumpojo jungimo aparatas. DC grandinėje turi būti atskirai numatyta tinkama apsauga nuo trumpojo jungimo ir viršsrovių, parinkta pagal laidininkus, maitinimo šaltinį ir prijungtą apkrovą.

    Prieš parenkant kontaktorių varikliams, inverteriams, UPS, elektromagnetinėms ar kitoms indukcinėms ir talpinėms apkrovoms, būtina įvertinti realias paleidimo ir komutavimo sroves. Vien tik 50 A DC-1 vardinės srovės nepakanka sudėtingos apkrovos tinkamumui patvirtinti.

    DC kontaktorius 24 V DC / 50 A – elektromagnetinis žemos įtampos nuolatinės srovės kontaktorius su 24 V DC rite, 1NO kontaktu ir iki 80 V DC kontaktų vardine įtampa. Pagal DC-1 naudojimo kategoriją vardinė kontaktų srovė – 50 A. Kontaktorius turi IP50 apsaugos laipsnį, AgCu(10)/Cu kontaktus, BMC korpusą ir tvirtinamas varžtais. Skirtas elektrinių krautuvų, akumuliatorinių transporto priemonių, UPS, telekomunikacijų maitinimo bei kitoms DC valdymo sistemoms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
