  • Nauja prekė   Modulinis trifazis multifunkcinis elektros energijos skaitiklis | 100 A | 3×230/400 V | 2 tarifai | M-Bus | MID | DIN | VEXEN ESM3100DMB2T

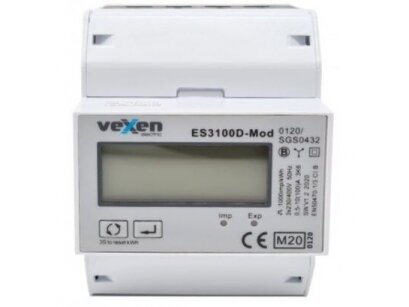

    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | 100 A | 3×230/400 V | 2 tarifai | M-Bus | MID | DIN | VEXEN ESM3100DMB2T

    Kodas: ESM3100DMB2T
    Pasiteirauti apie prekę
    Kaina 172.80 € su PVM
    ( 142.81 € be PVM )

    Trifazis multifunkcinis skaitiklis tiesioginiam jungimui iki 100 A su M-Bus sąsaja, 2 tarifais pagal maitinimo šaltinį ir MID sertifikatu. Be energijos rodo įtampą, srovę, galią, galios faktorių ir THD.

  • Prekės aprašymas

    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | 100 A | 3×230/400 V | 2 tarifai | M-Bus | MID | DIN | VEXEN ESM3100DMB2T

    VEXEN ESM3100DMB2T – modulinis trifazis multifunkcinis elektros energijos skaitiklis tiesioginiam jungimui 3×230/400 V tinkle iki 100 A su M-Bus sąsaja ir 2 tarifais. Skirtas apskaitai ir tinklo parametrų stebėjimui skyduose, kur duomenis reikia perduoti M-Bus magistrale.

    Pagrindinė mintis:
    Be kWh ir kVArh skaitiklis rodo įtampą, srovę, galią, galios faktorių, dažnį ir THD, todėl vienas prietaisas pakeičia ir skaitiklį, ir paprastą tinklo analizatorių. Turi MID sertifikatą (EU tipo tyrimo sertifikatas 0120/SGS0448). Du tarifai perjungiami automatiškai pagal maitinimo šaltinį – pvz., dingus tinklui ir įsijungus generatoriui energija skaičiuojama 2 tarife.
    Maks. srovė
    100 A
    Sąsaja
    M-Bus
    Tarifai
    2 (du šaltiniai)
    Sertifikatas
    MID
    ℹ
    Dvikryptė apskaita
    Gamintojo dokumentacijoje matuojami dydžiai nurodyti kaip kWh / kVArh, tačiau atskiri importo ir eksporto (suvartotos ir atiduotos) energijos registrai tiesiogiai neįvardyti. Jei reikia atskirai matuoti į tinklą atiduotą energiją, prieš užsakydami pasitikslinkite registrų sąrašą; patvirtintas importo / eksporto skaitiklis šioje linijoje – ESM3100DM.

    Ryšio sąsajos ir integracija

    M-Bus (EN 13757-3)
    Įtraukimas į M-Bus nuotolinio nuskaitymo (AMR) sistemą kartu su šilumos ir vandens skaitikliais; pirminis (001–250) ir antrinis adresavimas, 300–9600 bps.
    2 impulsiniai išėjimai
    Pasyvūs išėjimai aktyviajai ir reaktyviajai energijai – impulsų skaitikliams, PLC ar duomenų kaupikliams be skaitmeninės magistralės.
    RS485 Modbus RTU sistemoms
    Gamintojas šį modelį žymi kaip M-Bus versiją; RS485 Modbus RTU integracijai rinkitės ESM3100DM2T.

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio ir fazių laidais jungiamas tiesiogiai (galios gnybtai 4–25 mm²) – srovės transformatorių iki 100 A nereikia.

    Elektroninė schema matuoja visų fazių įtampą ir srovę, skaičiuoja galią, energiją ir kokybės rodiklius; pagal maitinimo šaltinį automatiškai parenkamas 1 arba 2 tarifas.

    Duomenys rodomi ekrane ir perduodami M-Bus magistrale, o aktyviosios ir reaktyviosios energijos impulsai – per du pasyvius impulsinius išėjimus.

    Kuo naudingas VEXEN ESM3100DMB2T?
    Jis leidžia vienu prietaisu ir apskaityti energiją pagal MID, ir nuotoliniu būdu matyti apkrovą, fazių įtampas ar THD. M-Bus leidžia įtraukti elektros skaitiklį į tą pačią magistralę kaip šilumos ir vandens skaitiklius. Dviejų šaltinių tarifai atskiria tinklo ir generatoriaus energiją be papildomos automatikos.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis multifunkcinis elektros energijos skaitiklis
    Gamintojas / modelis VEXEN ESM3100DMB2T
    Jungimo būdas Tiesioginis, iki 100 A
    Vardinė įtampa 3×230/400 V AC
    Darbo įtampos diapazonas 80–120 % Un
    Bazinė srovė (Ib) 10 A
    Maksimali srovė (Imax) 100 A
    Minimali srovė (Imin) 0,5 A
    Paleidimo srovė / darbo diapazonas 0,4 % Ib
    MID Taip (EU tipo tyrimo sert. 0120/SGS0448)
    Tarifai 2 – automatinis perjungimas pagal maitinimo šaltinį (tinklas / generatorius)
    Matuojami dydžiai Aktyvioji ir reaktyvioji energija (kWh, kVArh), aktyvioji, reaktyvioji ir pilnutinė galia (kW, kVAr, kVA), įtampa, srovė, dažnis, galios faktorius, poreikis (demand), THD
    Ryšio sąsaja M-Bus (EN 13757-3)
    Ryšio parametrai M-Bus: 300–9600 bps, pirminis adresas 001–250, antrinis adresas
    Impulsinis išėjimas 2 pasyvūs (aktyvioji ir reaktyvioji energija), konstanta ir trukmė nustatomos
    Gnybtai Galios 4–25 mm² (2,5 Nm); pagalbiniai 0,5–1,5 mm² (0,2 Nm)
    Savas suvartojimas ≤ 2 W / 10 VA (įtampos grandinė); ≤ 4 VA (srovės grandinė)
    Montavimas 35 mm DIN bėgelis
    Standartai 2014/32/EU (MID), EN 50470-1, EN 50470-3

    Pagrindinės funkcijos

    • M-Bus sąsaja – nuotolinis rodmenų ir parametrų nuskaitymas.
    • MID sertifikatas – pagal EN 50470-1/-3, tinka atsiskaitymui tarp šalių.
    • Multifunkciniai matavimai – V, A, kW, kVAr, kVA, PF, Hz, THD ir poreikis.
    • Tiesioginis jungimas iki 100 A – be srovės transformatorių.
    • 2 tarifai pagal maitinimo šaltinį – tinklas ir generatorius skaičiuojami atskirai.
    • 2 pasyvūs impulsiniai išėjimai – aktyviajai ir reaktyviajai energijai, konstanta nustatoma.

    Kuo skiriasi nuo panašių modelių?

    VEXEN ESM3100DM2T Ta pati platforma, 2 tarifai ir 2 impulsiniai išėjimai, bet su RS485 Modbus RTU vietoj M-Bus.
    VEXEN ESM3100DMB Taip pat M-Bus ir multifunkcinis, bet be dviejų šaltinių tarifų.
    VEXEN ESM3100D Bazinis 1 tarifo kWh skaitiklis su MID, be skaitmeninės sąsajos ir multifunkcinių matavimų.
    Eastron SDM630MCT-2T 2 tarifai, Modbus, MID, bet jungiamas per srovės transformatorius (1/5 A); ESM3100DMB2T – tiesiogiai iki 100 A.

    Kur naudojamas?

    • Komercinių pastatų ir biurų nuotolinė apskaita
    • Daugiabučių ir nuomojamų patalpų subapskaita M-Bus sistemose
    • Pastatų valdymo sistemos (BMS)
    • Gamybiniai cechai ir įrenginių energijos kontrolė
    • Objektai su rezerviniu generatoriumi
    • Elektromobilių įkrovimo infrastruktūra
    • Energijos auditas ir apkrovos analizė
    • Serverinės ir technologinės patalpos

    Naudojimas pagal poreikį

    Pastatų administratoriams.
    Elektros skaitiklis nuskaitomas ta pačia M-Bus magistrale kaip šilumos ir vandens skaitikliai.
    Elektrikams ir integratoriams.
    Tiesioginis 100 A jungimas ir standartinis protokolas – mažiau komponentų skyde.
    Energetikams.
    Įtampa, srovė, PF ir THD padeda rasti perkrautas fazes ir kokybės problemas.

    Praktinis panaudojimas

    Jeigu objekte yra rezervinis generatorius ir reikia atskirai žinoti, kiek energijos sunaudota iš tinklo ir kiek iš generatoriaus, tada VEXEN ESM3100DMB2T montuojamas bendroje linijoje: dingus tinklui skaitiklis automatiškai pereina į 2 tarifą, o abu registrai nuskaitomi per M-Bus.

    Pliusai

    • MID sertifikatas (EN 50470-1/-3)
    • M-Bus sąsaja
    • Multifunkciniai matavimai, įskaitant THD
    • Tiesioginis jungimas iki 100 A
    • 2 tarifai pagal maitinimo šaltinį
    • 2 impulsiniai išėjimai

    Minusai / ribojimai

    • Tai M-Bus versija – Modbus RTU sistemoms rinkitės ESM3100DM2T
    • Tarifai perjungiami tik pagal maitinimo šaltinį, ne pagal laiką
    • Atskiri importo / eksporto registrai gamintojo dokumentacijoje neįvardyti – atskira importo / eksporto apskaita patvirtinta ESM3100DM
    • Didesnėms nei 100 A srovėms reikia CT skaitiklio (ES3100DCT)

    Saugos ir montavimo pastabos

    • Montuoti ir jungti gali tik kvalifikuotas elektrikas, kai grandinė atjungta ir patikrinta, kad nėra įtampos.
    • Prieš skaitiklį įrenkite apsaugos aparatą (automatinį jungiklį arba saugiklius), parinktą pagal kabelio skerspjūvį ir apkrovą – skaitiklis nėra apsaugos įtaisas.
    • Laikykitės fazių ir nulio jungimo schemos iš gamintojo instrukcijos; sukeisti įėjimai ir išėjimai iškreipia apskaitą.
    • Galios gnybtus priveržkite nurodytu momentu – atsilaisvinęs kontaktas esant 100 A kaista ir gali sugadinti skaitiklį.
    • Nelaužykite plombų ir neatidarinėkite priekinio dangtelio – tai daro įtaką matavimui ir, pagal gamintojo instrukciją, panaikina garantiją.

    Greitas pasirinkimo gidas

    100 A tiesiogiai
    M-Bus
    2 tarifai
    MID
    Tinka, kai reikia:
    • M-Bus nuotolinio nuskaitymo
    • atskiros tinklo ir generatoriaus apskaitos
    • MID apskaitos iki 100 A
    Patikrinkite prieš naudojimą:
    • ar linijos srovė neviršija 100 A
    • ar M-Bus šeimininkas (master) palaiko EN 13757-3
    • kaip bus prijungtas antrasis maitinimo šaltinis
    Svarbus priminimas: Skaitiklis matuoja ir perduoda duomenis, bet neatlieka apsaugos funkcijų ir be operatoriaus sutikimo nepakeičia komercinio apskaitos skaitiklio. Tarifų perjungimas priklauso nuo maitinimo šaltinio, o ne nuo paros laiko.

    DUK

    Kokia sąsaja yra ESM3100DMB2T?
    M-Bus pagal EN 13757-3, 300–9600 bps.
    Ar skaitiklis turi MID?
    Taip, EU tipo tyrimo sertifikatas 0120/SGS0448, EN 50470-1/-3.
    Kokia maksimali srovė?
    Tiesioginis jungimas iki 100 A, bazinė srovė 10 A.
    Kaip veikia 2 tarifai?
    Dingus tinklui ir įsijungus generatoriui, skaitiklis automatiškai skaičiuoja 2 tarife.
    Ar matuoja į tinklą atiduotą energiją?
    Atskiri importo / eksporto registrai neįvardyti – rekomenduojame ESM3100DM arba pasitikslinti registrus.
    Kokio skerspjūvio laidai tinka?
    Galios gnybtai 4–25 mm² (2,5 Nm), pagalbiniai 0,5–1,5 mm² (0,2 Nm).

    VEXEN ESM3100DMB2T – multifunkcinis M-Bus MID skaitiklis 100 A

    VEXEN ESM3100DMB2T – trifazis multifunkcinis 100 A skaitiklis su M-Bus, 2 tarifais pagal maitinimo šaltinį ir MID sertifikatu, matuojantis energiją, galią, įtampą, srovę, PF ir THD.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
