  • Nauja prekė   Modulinis trifazis multifunkcinis elektros energijos skaitiklis | 100 A | 3×230/400 V | 2 tarifai | RS485 Modbus | MID | DIN | VEXEN ESM3100DM2T

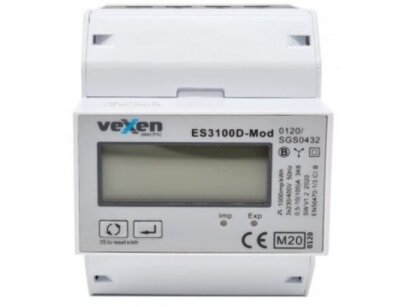

    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | 100 A | 3×230/400 V | 2 tarifai | RS485 Modbus | MID | DIN | VEXEN ESM3100DM2T

    Kodas: ESM3100DM2T
    Pasiteirauti apie prekę
    Kaina 194.06 € su PVM

    Trifazis multifunkcinis skaitiklis tiesioginiam jungimui iki 100 A su RS485 Modbus RTU sąsaja, 2 tarifais pagal maitinimo šaltinį ir MID sertifikatu. Be energijos rodo įtampą, srovę, galią, galios faktorių ir THD.

  • Prekės aprašymas

    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | 100 A | 3×230/400 V | 2 tarifai | RS485 Modbus | MID | DIN | VEXEN ESM3100DM2T

    VEXEN ESM3100DM2T – modulinis trifazis multifunkcinis elektros energijos skaitiklis tiesioginiam jungimui 3×230/400 V tinkle iki 100 A su RS485 Modbus RTU sąsaja ir 2 tarifais. Skirtas apskaitai ir tinklo parametrų stebėjimui skyduose, kur duomenis reikia perduoti į valdymo ar monitoringo sistemą.

    Pagrindinė mintis:
    Be kWh ir kVArh skaitiklis rodo įtampą, srovę, galią, galios faktorių, dažnį ir THD, todėl vienas prietaisas pakeičia ir skaitiklį, ir paprastą tinklo analizatorių. Turi MID sertifikatą (EU tipo tyrimo sertifikatas 0120/SGS0448). Du tarifai perjungiami automatiškai pagal maitinimo šaltinį – pvz., dingus tinklui ir įsijungus generatoriui energija skaičiuojama 2 tarife.
    Maks. srovė
    100 A
    Sąsaja
    Modbus RTU
    Tarifai
    2 (du šaltiniai)
    Sertifikatas
    MID
    ℹ
    Dvikryptė apskaita
    Gamintojo dokumentacijoje matuojami dydžiai nurodyti kaip kWh / kVArh, tačiau atskiri importo ir eksporto (suvartotos ir atiduotos) energijos registrai tiesiogiai neįvardyti. Jei reikia atskirai matuoti į tinklą atiduotą energiją, prieš užsakydami pasitikslinkite registrų sąrašą; patvirtintas importo / eksporto skaitiklis šioje linijoje – ESM3100DM.

    Ryšio sąsajos ir integracija

    RS485 Modbus RTU
    Nuotolinis energijos ir tinklo parametrų nuskaitymas į SCADA, BMS, PLC ar duomenų kaupiklį; per Modbus šliuzą – ir į Home Assistant. Greitis 2400–38400 bps, adresai 001–247.
    2 impulsiniai išėjimai
    Pasyvūs išėjimai aktyviajai ir reaktyviajai energijai – impulsų skaitikliams, PLC ar duomenų kaupikliams be skaitmeninės magistralės.
    M-Bus sistemoms
    Gamintojas šį modelį žymi kaip Modbus versiją; M-Bus integracijai rinkitės ESM3100DMB2T.

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio ir fazių laidais jungiamas tiesiogiai (galios gnybtai 4–25 mm²) – srovės transformatorių iki 100 A nereikia.

    Elektroninė schema matuoja visų fazių įtampą ir srovę, skaičiuoja galią, energiją ir kokybės rodiklius; pagal maitinimo šaltinį automatiškai parenkamas 1 arba 2 tarifas.

    Duomenys rodomi ekrane ir perduodami RS485 Modbus RTU magistrale, o aktyviosios ir reaktyviosios energijos impulsai – per du pasyvius impulsinius išėjimus.

    Kuo naudingas VEXEN ESM3100DM2T?
    Jis leidžia vienu prietaisu ir apskaityti energiją pagal MID, ir nuotoliniu būdu matyti apkrovą, fazių įtampas ar THD. Modbus RTU palaikomas praktiškai visų PLC, SCADA ir BMS sistemų. Dviejų šaltinių tarifai atskiria tinklo ir generatoriaus energiją be papildomos automatikos.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis multifunkcinis elektros energijos skaitiklis
    Gamintojas / modelis VEXEN ESM3100DM2T
    Jungimo būdas Tiesioginis, iki 100 A
    Vardinė įtampa 3×230/400 V AC
    Darbo įtampos diapazonas 80–120 % Un
    Bazinė srovė (Ib) 10 A
    Maksimali srovė (Imax) 100 A
    Minimali srovė (Imin) 0,5 A
    Paleidimo srovė / darbo diapazonas 0,4 % Ib
    MID Taip (EU tipo tyrimo sert. 0120/SGS0448)
    Tarifai 2 – automatinis perjungimas pagal maitinimo šaltinį (tinklas / generatorius)
    Matuojami dydžiai Aktyvioji ir reaktyvioji energija (kWh, kVArh), aktyvioji, reaktyvioji ir pilnutinė galia (kW, kVAr, kVA), įtampa, srovė, dažnis, galios faktorius, poreikis (demand), THD
    Ryšio sąsaja RS485 Modbus RTU
    Ryšio parametrai Modbus RTU: 2400–38400 bps, adresas 001–247
    Impulsinis išėjimas 2 pasyvūs (aktyvioji ir reaktyvioji energija), konstanta ir trukmė nustatomos
    Gnybtai Galios 4–25 mm² (2,5 Nm); pagalbiniai 0,5–1,5 mm² (0,2 Nm)
    Savas suvartojimas ≤ 2 W / 10 VA (įtampos grandinė); ≤ 4 VA (srovės grandinė)
    Montavimas 35 mm DIN bėgelis
    Standartai 2014/32/EU (MID), EN 50470-1, EN 50470-3

    Pagrindinės funkcijos

    • RS485 Modbus RTU sąsaja – nuotolinis rodmenų ir parametrų nuskaitymas.
    • MID sertifikatas – pagal EN 50470-1/-3, tinka atsiskaitymui tarp šalių.
    • Multifunkciniai matavimai – V, A, kW, kVAr, kVA, PF, Hz, THD ir poreikis.
    • Tiesioginis jungimas iki 100 A – be srovės transformatorių.
    • 2 tarifai pagal maitinimo šaltinį – tinklas ir generatorius skaičiuojami atskirai.
    • 2 pasyvūs impulsiniai išėjimai – aktyviajai ir reaktyviajai energijai, konstanta nustatoma.

    Kuo skiriasi nuo panašių modelių?

    VEXEN ESM3100DMB2T Ta pati multifunkcinė platforma ir 2 tarifai, bet su M-Bus sąsaja vietoj Modbus RTU.
    VEXEN ESM3100DM Modbus RTU ir patvirtinta importo / eksporto apskaita, bet 1 tarifas ir tik kWh / W – be V, A, PF, THD.
    Eastron SDM630-MT 100 A, 4 tarifai, RS485 Modbus, MID, IP51; ESM3100DM2T – 2 tarifai pagal maitinimo šaltinį.
    THORGEON 01007 80 A, 2 tarifai, Modbus, MID; ESM3100DM2T turi 100 A ribą ir multifunkcinius matavimus (THD, PF).

    Kur naudojamas?

    • Komercinių pastatų ir biurų nuotolinė apskaita
    • Daugiabučių ir nuomojamų patalpų subapskaita
    • Pastatų valdymo sistemos (BMS)
    • Gamybiniai cechai ir įrenginių energijos kontrolė
    • Objektai su rezerviniu generatoriumi
    • Elektromobilių įkrovimo infrastruktūra
    • Energijos auditas ir apkrovos analizė
    • Serverinės ir technologinės patalpos

    Naudojimas pagal poreikį

    Pastatų administratoriams.
    Rodmenys automatiškai patenka į BMS ar SCADA be rankinio nurašymo.
    Elektrikams ir integratoriams.
    Tiesioginis 100 A jungimas ir standartinis protokolas – mažiau komponentų skyde.
    Energetikams.
    Įtampa, srovė, PF ir THD padeda rasti perkrautas fazes ir kokybės problemas.

    Praktinis panaudojimas

    Jeigu objekte yra rezervinis generatorius ir reikia atskirai žinoti, kiek energijos sunaudota iš tinklo ir kiek iš generatoriaus, tada VEXEN ESM3100DM2T montuojamas bendroje linijoje: dingus tinklui skaitiklis automatiškai pereina į 2 tarifą, o abu registrai nuskaitomi per RS485 Modbus RTU.

    Pliusai

    • MID sertifikatas (EN 50470-1/-3)
    • RS485 Modbus RTU sąsaja
    • Multifunkciniai matavimai, įskaitant THD
    • Tiesioginis jungimas iki 100 A
    • 2 tarifai pagal maitinimo šaltinį
    • 2 impulsiniai išėjimai

    Minusai / ribojimai

    • Tai Modbus versija, M-Bus nenurodyta – M-Bus sistemoms rinkitės ESM3100DMB2T
    • Tarifai perjungiami tik pagal maitinimo šaltinį, ne pagal laiką
    • Atskiri importo / eksporto registrai gamintojo dokumentacijoje neįvardyti – atskira importo / eksporto apskaita patvirtinta ESM3100DM
    • Didesnėms nei 100 A srovėms reikia CT skaitiklio (ES3100DCT)

    Saugos ir montavimo pastabos

    • Montuoti ir jungti gali tik kvalifikuotas elektrikas, kai grandinė atjungta ir patikrinta, kad nėra įtampos.
    • Prieš skaitiklį įrenkite apsaugos aparatą (automatinį jungiklį arba saugiklius), parinktą pagal kabelio skerspjūvį ir apkrovą – skaitiklis nėra apsaugos įtaisas.
    • Laikykitės fazių ir nulio jungimo schemos iš gamintojo instrukcijos; sukeisti įėjimai ir išėjimai iškreipia apskaitą.
    • Galios gnybtus priveržkite nurodytu momentu – atsilaisvinęs kontaktas esant 100 A kaista ir gali sugadinti skaitiklį.
    • Nelaužykite plombų ir neatidarinėkite priekinio dangtelio – tai daro įtaką matavimui ir, pagal gamintojo instrukciją, panaikina garantiją.

    Greitas pasirinkimo gidas

    100 A tiesiogiai
    Modbus RTU
    2 tarifai
    MID
    Tinka, kai reikia:
    • Modbus RTU integracijos į SCADA / BMS
    • atskiros tinklo ir generatoriaus apskaitos
    • MID apskaitos iki 100 A
    Patikrinkite prieš naudojimą:
    • ar linijos srovė neviršija 100 A
    • ar sutampa Modbus greitis ir adresas
    • kaip bus prijungtas antrasis maitinimo šaltinis
    Svarbus priminimas: Skaitiklis matuoja ir perduoda duomenis, bet neatlieka apsaugos funkcijų ir be operatoriaus sutikimo nepakeičia komercinio apskaitos skaitiklio. Tarifų perjungimas priklauso nuo maitinimo šaltinio, o ne nuo paros laiko.

    DUK

    Kokia sąsaja yra ESM3100DM2T?
    RS485 Modbus RTU, 2400–38400 bps, adresas 001–247.
    Ar skaitiklis turi MID?
    Taip, EU tipo tyrimo sertifikatas 0120/SGS0448, EN 50470-1/-3.
    Kokia maksimali srovė?
    Tiesioginis jungimas iki 100 A, bazinė srovė 10 A.
    Kaip veikia 2 tarifai?
    Dingus tinklui ir įsijungus generatoriui, skaitiklis automatiškai skaičiuoja 2 tarife.
    Ar matuoja į tinklą atiduotą energiją?
    Atskiri importo / eksporto registrai neįvardyti – rekomenduojame ESM3100DM arba pasitikslinti registrus.
    Kokio skerspjūvio laidai tinka?
    Galios gnybtai 4–25 mm² (2,5 Nm), pagalbiniai 0,5–1,5 mm² (0,2 Nm).

    VEXEN ESM3100DM2T – multifunkcinis Modbus MID skaitiklis 100 A

    VEXEN ESM3100DM2T – trifazis multifunkcinis 100 A skaitiklis su RS485 Modbus RTU, 2 tarifais pagal maitinimo šaltinį ir MID sertifikatu, matuojantis energiją, galią, įtampą, srovę, PF ir THD.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
