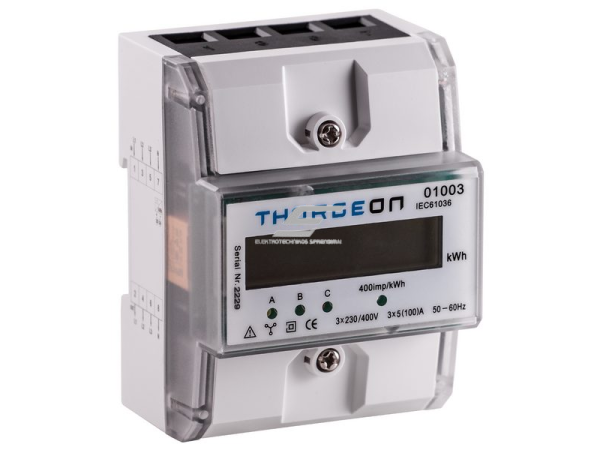

  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 5(100) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | IP20 | DIN | THORGEON 01003

    Modulinis trifazis elektros energijos skaitiklis | 5(100) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | IP20 | DIN | THORGEON 01003

    Kodas: 01003
    Pasiteirauti apie prekę
    Kaina 45.22 € su PVM
    ( 37.38 € be PVM )

    Tiesioginio jungimo trifazis elektroninis skaitiklis iki 100 A be srovės transformatorių. Skaičiuoja aktyviąją energiją (kWh), turi elektrinį 400 imp/kWh išėjimą ir telpa į 4 DIN modulius. Skirtas nekomercinei (vidinei) apskaitai.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | 5(100) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | IP20 | DIN | THORGEON 01003

    THORGEON 01003 – modulinis trifazis elektroninis skaitiklis, jungiamas tiesiogiai į grandinę iki 100 A. Skirtas skaičiuoti aktyviąją energiją atskiroje linijoje, pastate ar įrenginyje, montuojamas ant DIN bėgelio skydelyje.

    Pagrindinė mintis:
    100 A maksimali srovė be srovės transformatorių – tai reiškia paprastesnį skydą ir mažiau jungčių. Įmonei ar namui, kur reikia žinoti, kiek suvartoja dirbtuvės, šilumos siurblys ar nuomininkas, šis skaitiklis duoda aiškų kWh rodmenį ir impulsinį signalą tolesnei apskaitai. Komerciniams atsiskaitymams jis netinka – MID gamintojas nenurodo.
    Maks. srovė
    100 A
    Įtampa
    3×230/400 V
    Tikslumo klasė
    B
    Plotis
    4 moduliai
    ℹ
    Dvikryptė apskaita
    Gamintojas nenurodo, kad skaitiklis atskirai skaičiuotų importuotą ir eksportuotą energiją. Jei reikia atskirai apskaityti į tinklą atiduotą energiją, rinkitės aiškiai dvikryptį modelį, pvz., EL-TVPS3-80T.

    Ryšio sąsajos ir integracija

    Elektrinis impulsinis išėjimas (400 imp/kWh)
    Perduoda impulsus į išorinį skaitiklį, PLC, duomenų kaupiklį ar BMS impulsinį įėjimą – taip galima nuotoliniu būdu sumuoti suvartojimą be skaitmeninės magistralės.
    Vietinis LCD ekranas
    Rodmenys nuskaitomi skydelyje. RS485, M-Bus ar Wi-Fi sąsajos šis modelis neturi.

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio, trys fazės ir neutralė prijungiamos tiesiogiai – srovės transformatorių nereikia iki 100 A.

    Elektroninė matavimo grandinė nuolat skaičiuoja aktyviąją energiją visose trijose fazėse, o kiekviena kWh atitinka 400 impulsų išėjime.

    LCD ekrane matote sukauptą kWh vertę, o impulsinis signalas gali būti perduotas į automatikos ar apskaitos sistemą.

    Kuo naudingas THORGEON 01003?
    Tai paprastas ir kompaktiškas sprendimas vidinei trifazei apskaitai, kai srovė gali siekti 100 A. Nereikia CT, papildomų gnybtynų ar programavimo – sumontavote, prijungėte ir turite kWh rodmenį bei impulsinį signalą.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis elektroninis elektros energijos skaitiklis
    Gamintojas / modelis THORGEON 01003
    Jungimo būdas Tiesioginis (be srovės transformatorių)
    Bazinė / maksimali srovė 5 A / 100 A
    Vardinė įtampa 3×230/400 V (230 V fazė–N)
    Dažnis 50–60 Hz
    Tikslumo klasė B
    MID Nėra – nekomercinei (vidinei) apskaitai
    Tarifai 1 (vidinis valdymas)
    Matuojami dydžiai Aktyvioji energija (kWh)
    Impulsinis išėjimas Elektrinis, 400 imp/kWh
    Ekranas Skaitmeninis LCD
    Įmontuota baterija Taip
    Montavimas DIN bėgelis, 4 moduliai
    Matmenys (P×A×G) 76 × 100 × 65 mm
    Svoris 392 g
    Apsaugos laipsnis IP20
    Garantija 24 mėn.

    Pagrindinės funkcijos

    • Tiesioginis jungimas iki 100 A – nereikia srovės transformatorių ir jų montavimo
    • Aktyviosios energijos apskaita – aiškus sukauptas kWh rodmuo
    • Impulsinis išėjimas 400 imp/kWh – signalas į PLC, BMS ar kaupiklį
    • LCD ekranas – rodmenys matomi be papildomų įrankių
    • Įmontuota baterija – numatyta gamintojo konstrukcijoje
    • 4 modulių korpusas – telpa į standartinį DIN skydelį

    Kuo skiriasi nuo panašių modelių?

    THORGEON 01002 Tos pačios serijos modelis iki 80 A; 01003 leidžia iki 100 A maksimalią srovę.
    THORGEON 01006 80 A su gamintojo nurodytu MID ir 800 imp/kWh; 01003 – be MID, bet iki 100 A.
    THORGEON 01007 80 A, 2 tarifai, RS485 Modbus ir MID; 01003 – be skaitmeninės sąsajos, tik impulsinis išėjimas.
    Eastron SDM630-MT 100 A, 4 tarifai, RS485 Modbus, MID ir multifunkciniai matavimai – aukštesnio lygio sprendimas; 01003 skirtas paprastai kWh apskaitai.

    Kur naudojamas?

    • Dirbtuvių ar gamybos linijos vidinė apskaita
    • Nuomojamų patalpų ar sandėlio skaičiavimas
    • Šilumos siurblio, katilo ar kompresoriaus suvartojimo kontrolė
    • Elektromobilio įkrovimo stotelės linijos apskaita
    • Ūkio pastatų ir fermų trifazės linijos
    • Statybviečių skirstomieji skydai

    Naudojimas pagal poreikį

    Elektrikams.
    Greitas tiesioginis montavimas iki 100 A, be CT ir programavimo.
    Pastatų valdytojams.
    Vidinis suvartojimo paskirstymas tarp zonų ar nuomininkų pagal kWh.
    Automatikos integratoriams.
    400 imp/kWh signalas į PLC ar BMS impulsinį įėjimą.

    Praktinis panaudojimas

    Jeigu dirbtuvėse stovi 3×63 A maitinamos staklės ir norite žinoti, kiek jos suvartoja per mėnesį, tada THORGEON 01003 įrengiamas jų linijoje po įvadiniu automatu, o impulsinis išėjimas prijungiamas prie esamo PLC – suvartojimas matomas ir ekrane, ir sistemoje.

    Pliusai

    • Tiesioginis jungimas iki 100 A
    • Kompaktiškas 4 modulių korpusas
    • Impulsinis išėjimas 400 imp/kWh
    • Paprastas naudojimas be programavimo
    • Gamintojo garantija 24 mėn.

    Minusai / ribojimai

    • Nėra MID – netinka komerciniams atsiskaitymams (rinkitės THORGEON 01006 ar 01007)
    • Nėra RS485 / Wi-Fi sąsajos (nuotoliniam nuskaitymui – THORGEON 01007 arba 01011)
    • Vienas tarifas
    • Gamintojas nenurodo dvikryptės apskaitos

    Saugos ir montavimo pastabos

    • Montuoti gali tik kvalifikuotas elektrikas, atjungus įtampą
    • Prieš skaitiklį būtina apsauga automatiniu jungikliu, parinkta pagal kabelį, ne didesnė nei skaitiklio 100 A riba
    • Laidų skerspjūvį ir priveržimo momentą parinkite pagal instrukciją ir apkrovą
    • IP20 – montuoti tik uždarame skyde, sausoje patalpoje
    • Laikykitės fazių ir neutralės jungimo schemos, pateiktos ant korpuso

    Greitas pasirinkimo gidas

    Tiesioginis iki 100 A
    3×230/400 V
    1 tarifas, be MID
    400 imp/kWh
    Tinka, kai reikia:
    • Vidinės trifazės apskaitos iki 100 A
    • Impulsinio signalo į automatiką
    • Kompaktiško sprendimo DIN skydelyje
    Patikrinkite prieš naudojimą:
    • Ar apskaitai nereikia MID (atsiskaitymams su trečiosiomis šalimis)
    • Ar maksimali linijos srovė neviršija 100 A
    • Ar jūsų PLC / kaupiklis priima 400 imp/kWh signalą
    Svarbus priminimas: Šis skaitiklis nepakeičia skirstomojo tinklo operatoriaus komercinio apskaitos prietaiso, o atskiros importo ir eksporto apskaitos gamintojas nenurodo.

    DUK

    Ar reikia srovės transformatorių?
    Ne, 01003 jungiamas tiesiogiai iki 100 A.
    Ar skaitiklis turi MID?
    Gamintojas MID nenurodo, todėl jis skirtas vidinei apskaitai.
    Kiek impulsų per kWh?
    400 imp/kWh.
    Ar galima nuskaityti nuotoliniu būdu?
    Tik per impulsinį išėjimą; RS485 ar Wi-Fi nėra.
    Kiek vietos užima skyde?
    4 DIN modulius (76 mm).
    Kokia garantija?
    Gamintojas nurodo 24 mėnesių garantiją.

    THORGEON 01003 trifazis skaitiklis 100 A

    Tiesioginio jungimo trifazis elektros energijos skaitiklis 5(100) A, 3×230/400 V, klasė B, 400 imp/kWh, DIN 4 moduliai – vidinei kWh apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
