  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | dvikryptis | RS485 Modbus | MID | DIN | Eastron SDM72D-M-MID

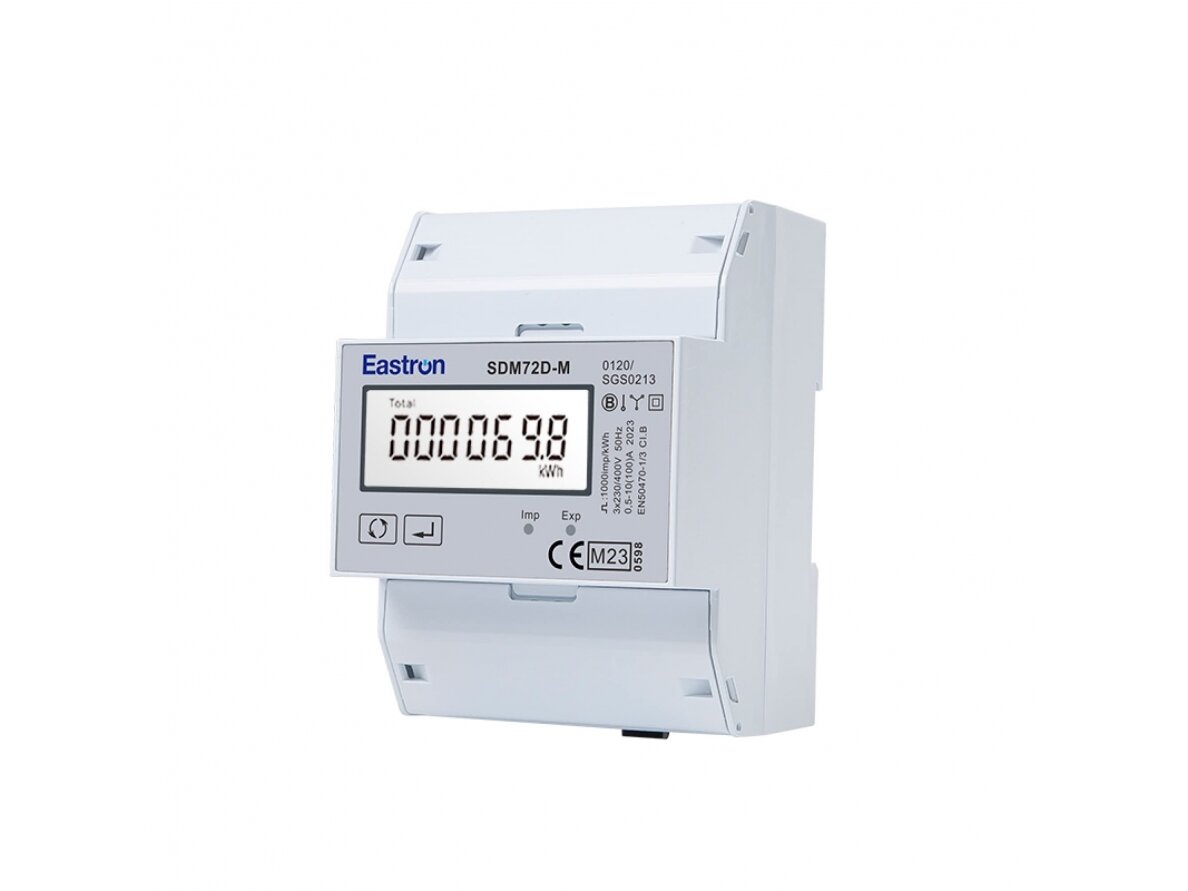

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | dvikryptis | RS485 Modbus | MID | DIN | Eastron SDM72D-M-MID

    Kodas: SDM72D-M-MID
    Pasiteirauti apie prekę
    Kaina 102.85 € su PVM
    ( 85.00 € be PVM )

    Trifazis tiesioginio jungimo skaitiklis iki 100 A su RS485 Modbus RTU ir MID B+D sertifikatu. Atskirai matuoja iš tinklo paimtą ir į tinklą atiduotą aktyviąją energiją ir tinka nuotolinei apskaitai.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | dvikryptis | RS485 Modbus | MID | DIN | Eastron SDM72D-M-MID

    Eastron SDM72D-M-MID – 4 modulių DIN skaitiklis 3×230/400 V tinklui, jungiamas tiesiogiai iki 100 A. Jis matuoja aktyviąją energiją abiem kryptimis ir perduoda duomenis per RS485 Modbus RTU.

    Pagrindinė mintis:
    Tai paprasčiausias būdas gauti MID patvirtintą apskaitą su Modbus be srovės transformatorių. Vienas prietaisas duoda tikslius kWh rodmenis ir momentines vertes (V, A, W, PF, Hz) valdikliui ar inverteriui. Dėl atskirų importo ir eksporto registrų jis naudojamas ir ten, kur energija teka į tinklą.
    Srovė
    10 (100) A
    Įtampa
    3×230/400 V
    Sąsaja
    RS485 Modbus RTU
    Sertifikatas
    MID B+D
    ⇄
    Dvikryptė apskaita
    Taip. Skaitiklis atskirai registruoja importuotą ir eksportuotą aktyviąją energiją (kWh): matuoja iš tinklo paimtą ir į tinklą atiduotą energiją. Suderinamumą su inverterio galios / eksporto valdymu reikia patvirtinti atskirai – vien dvikryptės apskaitos tam nepakanka.

    Ryšio sąsajos ir integracija

    RS485 Modbus RTU
    Nuotolinis rodmenų nuskaitymas į SCADA, BMS, PLC, Home Assistant ar saulės inverterio eksporto ribojimo sistemą (jei inverteris palaiko šį skaitiklį); iki 247 adresų vienoje linijoje.
    Impulsinis išėjimas
    Numatytasis 1000 imp/kWh – energijos impulsai į duomenų kaupiklį, PLC skaitiklio įėjimą ar esamą impulsų surinkimo sistemą.

    Veikimo principas

    Montuojamas ant DIN 35 mm bėgelio ir jungiamas tiesiogiai į 3P4W arba 1P2W grandinę – be srovės transformatorių, iki 100 A.

    Skaitiklis nuolat matuoja įtampą, srovę, galią ir galios koeficientą, o aktyviąją energiją kaupia atskiruose importo ir eksporto registruose.

    Rodmenys matomi apšviestame LCD, perduodami per RS485 Modbus RTU ir impulsiniu išėjimu – tinka ir sąskaitoms, ir automatikai.

    Kuo naudingas Eastron SDM72D-M-MID?
    Jis sujungia tris dalykus, kurių dažniausiai reikia vidinėje apskaitoje: 100 A tiesioginį jungimą, MID B+D sertifikatą ir Modbus sąsają. Nereikia rinktis tarp „tikslaus“ ir „išmanaus“ skaitiklio.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis elektros energijos skaitiklis
    Gamintojas / modelis Eastron SDM72D-M-MID
    Jungimas Tiesioginis, iki 100 A
    Vardinė įtampa 3×230/400 V AC (80–120 % Un)
    Srovė Ib (Imax) 10 (100) A; min. 0,5 A
    Paleidimo srovė 40 mA (0,4 % Ib)
    Dažnis 50 Hz (MID versija)
    Tikslumo klasė Aktyvioji energija: klasė 1 (IEC 62053-21) / klasė B (EN 50470-1/3)
    MID Taip, MID B+D (2014/32/EU)
    Tarifai 1
    Energijos kryptis Importas / eksportas (dvikryptė)
    Matuojami dydžiai kWh (importas, eksportas, suma), W, V, A, PF, Hz
    Ryšio sąsaja RS485 Modbus RTU, adresai 1–247 (numatytasis 9600 bps)
    Impulsinis išėjimas Taip, numatytasis 1000 imp/kWh
    Tinklo sistemos 3P4W, 1P2W
    Ekranas LCD su apšvietimu, maks. 999999,9 kWh
    Savos sąnaudos ≤ 2 W / 10 VA fazei
    Montavimas / plotis DIN 35 mm, 4 moduliai (72 mm)
    Matmenys (P×A×G) 72 × 100 × 66 mm
    Apsaugos laipsnis IP51 (priekinė dalis, patalpoms)
    Darbo temperatūra −25…+55 °C
    Standartai IEC 62053-21, EN 50470-1, EN 50470-3, MID 2014/32/EU

    Pagrindinės funkcijos

    • Dvikryptė apskaita – atskiri importo ir eksporto kWh registrai.
    • RS485 Modbus RTU – duomenys į SCADA, BMS, PLC ar inverterį.
    • Impulsinis išėjimas – numatytasis 1000 imp/kWh esamoms impulsų sistemoms.
    • Momentinės vertės – V, A, W, PF ir Hz kiekvienai fazei.
    • MID B+D – apskaitos tikslumas patvirtintas pagal 2014/32/EU.
    • Tiesioginis 100 A jungimas – be srovės transformatorių.

    Kuo skiriasi nuo panašių modelių?

    Eastron SDM72D-MID Ta pati SDM72 platforma, bet be RS485 – tik impulsinis išėjimas ir bendra kWh suma; SDM72D-M-MID papildomai turi Modbus ir atskirą importo / eksporto apskaitą.
    Eastron SDM630-MT Taip pat 100 A, Modbus ir MID, bet multifunkcinis (daugiau parametrų) ir su 4 tarifais; SDM72D-M-MID – paprastesnis ir pigesnis, kai tarifų nereikia.
    THORGEON 01007 RS485 Modbus ir MID, 2 tarifai, bet maksimali srovė 80 A; SDM72D-M-MID leidžia tiesiogiai iki 100 A.
    Schneider Acti9 iEM3150 Modbus ir MID, bet tiesioginis jungimas iki 63 A; SDM72D-M-MID turi didesnį 100 A rezervą.

    Kur naudojamas?

    • Saulės elektrinės su eksporto ribojimu (jei inverteris palaiko skaitiklį)
    • Nuomininkų ir patalpų elektros sąnaudų perskaitymas
    • Elektromobilių įkrovimo stotelės
    • Pastatų valdymo sistemos (BMS)
    • Pramoninių linijų ir įrenginių sąnaudų stebėsena
    • Šilumos siurbliai ir katilinės
    • Namų energijos stebėsena su Home Assistant

    Naudojimas pagal poreikį

    Montuotojams.
    Vienas 4 modulių prietaisas iki 100 A be CT ir su standartine Modbus sąsaja.
    Pastatų valdytojams.
    MID patvirtinti rodmenys sąnaudoms paskirstyti tarp nuomininkų.
    Saulės elektrinių savininkams.
    Aiškiai matomas suvartojimas ir atidavimas į tinklą.

    Praktinis panaudojimas

    Jeigu verslo pastate nuomojamos kelios patalpos ir reikia sąskaitų pagal realų suvartojimą, kiekvienai patalpai įrengiamas SDM72D-M-MID, o visi skaitikliai per vieną RS485 liniją nuskaitomi centrinėje sistemoje – tada sąskaitos rengiamos pagal MID patvirtintus rodmenis be rankinio nurašymo.

    Pliusai

    • Tiesioginis jungimas iki 100 A
    • MID B+D sertifikatas
    • RS485 Modbus RTU ir impulsinis išėjimas
    • Atskira importo ir eksporto apskaita
    • Kompaktiškas – 4 moduliai (72 mm)
    • Apšviestas LCD ekranas
    • Žemos savos sąnaudos – ≤ 2 W / 10 VA fazei

    Minusai / ribojimai

    • Tik vienas tarifas – kelių tarifų apskaitai rinkitės Eastron SDM630-MT.
    • Netinka srovėms virš 100 A – tada reikia skaitiklio per CT (pvz., Eastron SDM630MCT).
    • Neturi belaidžio ryšio – Wi-Fi reikia atskiro šliuzo arba Wi-Fi modelio (pvz., EL-TVPS3-80T).
    • Mažiau parametrų nei multifunkciniuose SDM630 (nėra THD, galios poreikio).

    Saugos ir montavimo pastabos

    • Montuoti gali tik kvalifikuotas elektrikas, atjungus įtampą.
    • Prieš skaitiklį įrengkite tinkamą apsaugą (automatinį jungiklį ar saugiklius) pagal kabelio skerspjūvį.
    • Laikykitės gnybtų žymėjimo: fazių įėjimai / išėjimai ir neutralė neturi būti sukeisti.
    • RS485 liniją tieskite vytos poros kabeliu ir galuose įrenkite 120 Ω rezistorius.
    • Korpusas IP51 skirtas patalpoms – lauke montuokite tik sandariame skydelyje.

    Greitas pasirinkimo gidas

    100 A tiesioginis
    3×230/400 V
    RS485 Modbus RTU
    MID B+D
    Tinka, kai reikia:
    • MID patvirtintos apskaitos su Modbus
    • Atskiro iš tinklo paimtos ir į tinklą atiduotos energijos matavimo
    • Tiesioginio jungimo iki 100 A
    Patikrinkite prieš naudojimą:
    • Ar apkrova neviršija 100 A
    • Ar valdiklis / inverteris palaiko Eastron SDM72 Modbus registrus
    • Ar skyde yra 4 modulių vieta
    Svarbus priminimas: Skaitiklis matuoja ir perduoda duomenis, bet neapsaugo grandinės – jis nepakeičia automatinio jungiklio, relės ar įtampos apsaugos.

    DUK

    Ar SDM72D-M-MID turi MID?
    Taip, Eastron nurodo MID B+D sertifikavimą pagal 2014/32/EU.
    Ar matuoja į tinklą atiduotą energiją?
    Taip, jis atskirai skaičiuoja importuotą ir eksportuotą energiją ir turi Modbus sąsają; suderinamumą su inverterio eksporto valdymu tikrinkite atskirai.
    Ar reikia srovės transformatorių?
    Ne, jungiamas tiesiogiai iki 100 A.
    Ar galima naudoti vienfaziame tinkle?
    Taip, gamintojas nurodo 1P2W jungimo schemą.
    Kiek tarifų turi skaitiklis?
    Vieną – kelių tarifų apskaitai rinkitės SDM630-MT.
    Koks Modbus adresų diapazonas?
    Adresas nustatomas nuo 1 iki 247, numatytasis greitis 9600 bps.

    Eastron SDM72D-M-MID – 100 A trifazis skaitiklis su Modbus ir MID

    Trifazis 100 A DIN skaitiklis su RS485 Modbus RTU, MID B+D ir dvikrype apskaita – vidinei apskaitai ir pastatų automatikai.
