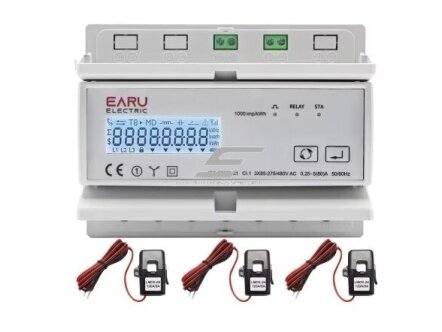

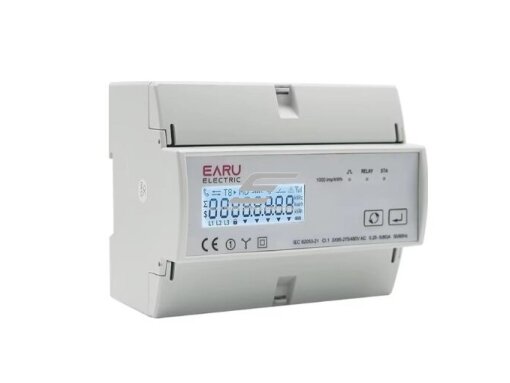

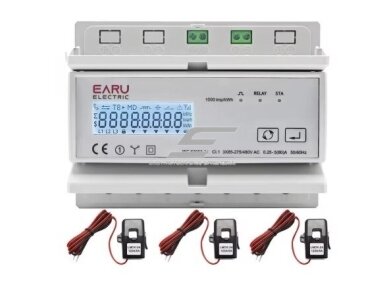

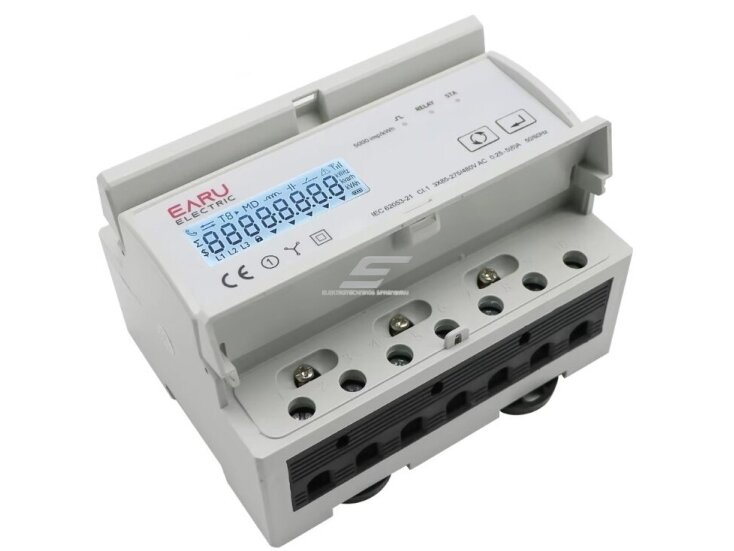

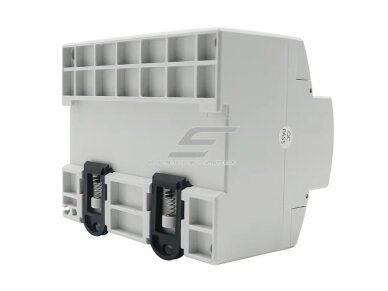

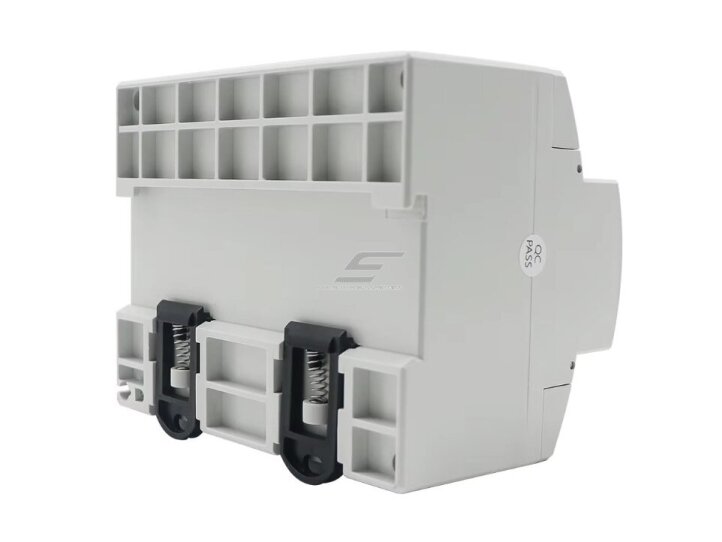

Modulinis | išmanus | skaitmeninis | elektros energijos skaitiklis su 3 srovės transformatoriais CT 200A | 3F | 230/380V | DIN | saulės baterijoms | Tuya Wi-Fi
Kodas: ES-EA7321C-CT-BKaina 262.07 € su PVM( 216.59 € be PVM )Modernus, aukšto tikslumo energijos skaitiklis, skirtas trijų fazių energijos matavimui ir stebėjimui realiu laiku. Šis prietaisas palaiko dvikryptį matavimą, leidžiantį registruoti ir vartojamą, ir generuojamą energiją. Sukurtas su WiFi funkcionalumu, jis užtikrina patogų energijos stebėjimą per mobiliąsias programėles ir nuotolinę prieigą.
-
Modulinis trifazis elektros energijos skaitiklis su CT | 200 A | 3×230/400 V | 4 tarifai | Tuya Wi-Fi + RS485 Modbus RTU | DIN | ES-EA7321C-CT-B
Trifazis CT tipo skaitiklis DIN bėgeliui — matuoja aktyviosios energijos suvartojimą ir grąžinimą visose trijose fazėse per skeltus srovės transformatorius 200 A. Valdomas per Tuya / Smart Life programėlę arba integruojamas į valdymo sistemas per RS485 Modbus RTU. Jungimui nereikia pjaustyti pagrindinių laidų — CT užspaudžiami ant esančių fazinių kabelių.
Pagrindinė mintis:
Kai kabelių sekcija jau didelė arba neįmanoma atjungti grandinės montavimo metu — CT skaitiklis yra vienintelis praktiškas sprendimas. 200 A CT leidžia stebėti apkrovas iki ~138 kW (esant cosφ ≈ 1), o dvikryptė apskaita fiksuoja tiek paimtą, tiek į tinklą atiduotą energiją. Wi-Fi ir RS485 — dvi nepriklausomos sąsajos: viena namų automatikai, kita pramoninei SCADA ar Building Management System (BMS).Maks. srovė (CT)
200 A per fazęRyšys
Tuya Wi-Fi + RS485 Modbus RTUTarifai
T1 · T2 · T3 · T4 (4 tarifai)Tikslumo klasė
Klasė 1 (±1 %, IEC 62053-21)⇄ Dvikryptė energijos apskaita
Skaitiklis nepertraukiamai fiksuoja dvi energijos srautų kryptis:
⬇ Paimta iš tinklo (Import)
Registruojama kaip teigiama aktyvioji energija — tai jūsų suvartojimas.⬆ Atiduota į tinklą (Export)
Registruojama kaip grąžinta aktyvioji energija — saulės elektrinės ar generatoriaus perteklius.Svarbu: Šis skaitiklis skirtas vidinei (nekomercinei) apskaitai — neturi MID sertifikato. Atsiskaityminei apskaitai su tinklo operatoriumi naudoti MID patvirtintą skaitiklį.
? Ryšio sąsajos
Wi-Fi (Tuya / Smart Life)
Valdymas per programėlę, realaus laiko duomenys, istorija, tarifų perjungimas, pranešimai. Palaiko Amazon Alexa ir Google Home. Ryšys: 2,4 GHz IEEE 802.11 b/g/n.RS485 Modbus RTU
Pramoninė sąsaja BMS/SCADA sistemoms, kelių įrenginių magistralei, automatikos kontroleriams (Modbus adresavimas). Atsako laikas: <100 ms.Abi sąsajos veikia nepriklausomai ir vienu metu — Wi-Fi namų stebėjimui, RS485 valdymo sistemai.
Veikimo principas — CT jungimas
CT (srovės transformatorius) — skeltas žiedinis kernas, kuris apjuosiamas ant esančio fazinio laido. Laido nereikia perkirpti. Magnetinis laukas indukcijos principu kerta CT šerdį ir generuoja proporcinį signalą, kurį skaitiklis apdoroja į srovės rodmenis. Kiekviena fazė turi savo CT.
CT strėlė turi rodyti srovės tekėjimo kryptimi į apkrovą (nuo tinklo pusės). Jei strėlė sumontuota atgal — skaitiklis import ir export sukeičia vietomis. Kiekviena fazė jungiama atskirai į skaitiklio S1/S2 įvadus pagal fazę (A→A, B→B, C→C).
Kuo naudingas ES-EA7321C-CT-B?
Leidžia stebėti 3-fazę iki 200 A nepertraukiant elektros tiekimo montavimo metu. Tinka didelės sekcijos kabeliams (iki ⌀24 mm), kur tiesioginis jungimas neįmanomas ar pavojingas.CT jungimo schema
Supaprastinta principinė jungimo schema 3-faziam CT skaitikliui (L1/L2/L3 + N, TN-S tinklas):
✗ Dažniausios CT jungimo klaidos
- CT strėlė rodo nuo apkrovos (atgal) — import ir export sukeičiami vietomis. Patikrinkite rodyklę prieš užsukant skydo dangtį. Taisymas: apverstkite CT.
- S1/S2 fazių sumaišymas — CT-A signalas einantis į B fazės įvadą. Rezultatas: klaidingi faziniai rodmenys. Kiekvieną CT laidą žymėkite iš karto.
- CT neuždarytas iki galo — sklendukas neužfiksuotas. CT atviroje padėtyje matuoja netiksliai arba nesaugiai (pavojus dėl antrinės grandinės atvirumo). Uždarymo sklendukas — visuomet užfiksuotas.
- CT antrinė grandinů atidaroma esant apkrovai — jei dėl kokios priežasties S1/S2 atjungiama esant srovei pirminiame laide, gali atsirasti aukšta įtampa S1/S2 išvadуose. Visada pirma išjunkite apkrovą arba trumpininkite S1/S2 prieš atidarydami.
- Maitinimo laidai L1/L2/L3 neturi eiti per CT angą — per CT anga eina tik tas fazinis laidas, kurio srovę matuojame. Neutralinis laidas per CT netraukiamas.
Techninės specifikacijos
Prekės tipas Modulinis trifazis CT elektros energijos skaitiklis Prekės kodas ES-EA7321C-CT-B Jungimo tipas Per srovės transformatorius (CT) — be tiesioginio jungimo CT vardinė srovė 200 A kiekvienoje fazėje (3 × CT) CT kabelio angos skersmuo ≤ 24 mm (kabelio išorinis skersmuo) Vardinė įtampa 3×230/400 V AC (vienfazė/tarpfazinė) Įtampos matavimo diapazonas 85–275 V AC (fazė–neutralis) / 85–480 V AC (tarpfazinė) Dažnis 45–65 Hz Tikslumo klasė Klasė 1 (±1 %, atitinka IEC 62053-21) MID sertifikatas Nėra — skirtas nekomercinei (vidinei) apskaitai Energijos apskaita 0–999 999,999 kWh (paimta ir atiduota) Tarifų sistema T1, T2, T3, T4 (4 tarifai) Ryšio sąsajos Tuya Wi-Fi (2,4 GHz) + RS485 Modbus RTU Atsako laikas (RS485) < 100 ms Apsaugos klasė IP51 (priekinė pusė) / IP30 (galinė pusė) Korpuso ugniai atsparumas UL 94 V-0 Darbinė temperatūra −25 °C … +55 °C Laikymo temperatūra −40 °C … +80 °C Drėgmė < 90 % (be kondensacijos) Matmenys 126 × 98 × 80 mm Montavimas DIN bėgelis TH35-7,5 mm Vibracijos atsparumas 10–150 Hz (IEC 60068-2-6) Sertifikatai CE Pagrindinės funkcijos
- Trijų fazių įtampos stebėjimas — kiekvienos fazės įtampa matuojama atskirai; matoma realiu laiku ekrane ir programėlėje.
- Trijų fazių srovės matavimas per CT — kiekvieno CT individualus srovės rodmuo (A-fazė, B-fazė, C-fazė) su aktyviąja galia.
- Dvikryptė aktyvioji energijos apskaita — atskirai fiksuojama paimta (import) ir atiduota (export) kWh per visas tris fazes.
- 4 tarifų zona (T1–T4) — dienos/nakties ir sezoniniai tarifai; tarifų perjungimas valdomas per Modbus arba programėlę.

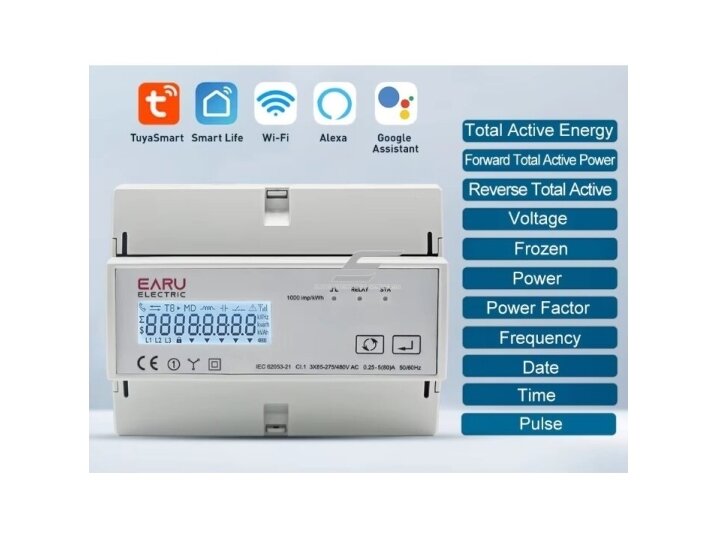

- Tuya / Smart Life programėlė — rodmenų istorija, realaus laiko duomenys, pranešimai, integravimas su Alexa / Google Home.
- RS485 Modbus RTU — pramoninğ magistralė keliems skaitikliams į vieną liniją; realaus laiko duomenų eksportas į SCADA / BMS / PLC.
- LED / skaitmeninis ekranas — fazinė įtampa, srovė, galia, kWh, rodomi be programėlės.
- Apkrovas valdymo funkcija — integruota prijungimo / atjungimo galimybė per ryšio sąsają.
- Impulsų išvestis — energijos impulsų išvestis išoriniai apskaitos sistemai (konstanta: nurodyta gamintojo dokumentacijoje).
- Apsauga nuo vibracijos (IEC 60068-2-6) — tinkamas pramoninėms aplinkoms su mechaniniais trikdžiais.
- Ugniai atsparus korpusas (UL 94 V-0) — padidinta apsauga elektros skyduose.
Kuo skiriasi nuo panašių modelių?
Modelis CT srovė Ryšys MID Pastaba ES-EA7321C-CT-B (šis) 200 A Wi-Fi (Tuya) + RS485 Ne Didžiausias CT; tinka iki ~138 kW apkrovoms ES-CTZ80 (Zigbee 80A CT) 80 A Zigbee Ne Mažesnis CT; tinka iki ~55 kW; Zigbee reikalingas gateway Trifazis tiesioginis 100A (pvz. G3E.144) 100 A (tiesioginis) Nėra Wi-Fi / RS485 Taip (MID) Atsiskaityminis, bet reikia laidų jungimo; nėra nuotolinio stebėjimo Trifazis 80A tiesioginis be Wi-Fi (pvz. 3P-341D) 80 A (tiesioginis) Nėra Ne Pagrindinis stebėjimas be jokios sąsajos — pigiausia alternatyva Kur naudojamas?
- Saulės elektrinės balansavimo mazgas — matuoja tiek generuojamą, tiek suvartojamą energiją; dvikryptis import/export matomumas Tuya programėlėje.
- Pramoniniai elektros skydai su dideliais kabeliais — kai kabelio sekcija per didelė tiesioginiam jungimui (virš 50 mm²), CT apeina šią problemą.
- Komerciniai objektai: parduotuvės, biurai, gamyklos — energijos vartojimo steaėjimas be pagrindinės grandinės pertrūkio.
- Apartamentų ir daugiabučių namų bendri skydai — atskirų laidų stebėjimas pagal tarifus T1–T4.
- BMS / SCADA integracija — RS485 Modbus RTU leidžia prijungti prie pastato valdymo sistemų ar SCADA.
- Elektromobilių įkrovimo stotelių stebėjimas — trijų fazių energijos kontrolė prie didelės galios kroviklių.
- Ūkinių ir žemės ūkio pastatų apkrovų stebėjimas — atoki vieta su Wi-Fi ryšiu; nereikia fiziškai skaityti rodmenų.
- Nuomojamų patalpų subapskaitai — kiekvieno nuomininko energija sekama atskirai pagal 4 tarifus.
Naudojimas pagal poreikį
Saulės elektrinės savininkui.
Dvikryptė apskaita leidžia atskirai matyti, kiek energijos pagaminote ir kiek atidavėte į tinklą — visa informacija Tuya programėlėje be papildomo valdiklio.Automatikos / SCADA integratoriui.
RS485 Modbus RTU su atsako laiku <100 ms leidžia integruoti skaitiklį į bet kurią pramoninę valdymo sistemą; galima prijungti kelis skaitiklius į vieną magistralę.Pastato administratoriui / energetikui.
Stebimas visos 3 fazių apkrovos balansas ir 4 tarifų (T1–T4) apskaita; CT jungimas nereikalauja grandinės atjungimo — galima montuoti esant apkrovai.Praktinis panaudojimas
Scenarijus: 30 kW saulės elektrinė su tinglo perjungimu
Jei turite trijų fazių inverterį ir norite matyti, kiek energijos faktiškai atiduodate į tinklą (eksportas) ir kiek perkate (importas) — tačiau pagrindinis įvadinis kabelis yra 3×70 mm² ir netelpą į tiesioginio jungimo skaitiklį — montuokite ES-EA7321C-CT-B per CT transformatorius ant kiekvieno fazinio laido. Tuya programėlėje matysite realaus laiko import/export balansą kiekvienai fazei; per RS485 šiuos duomenis galima perduoti inverterio valdikliui (pvz. Modbus Zero-Export funkcijai). Montavimas nepertraukia elektros tiekimo.Pliusai
- CT 200 A — tinkamas didelės sekcijos kabeliams iki ⌀24 mm
- Dvikryptė apskaita (import + export) kiekvienai fazei atskirai
- Dvi ryšio sąsajos: Tuya Wi-Fi namų automatikai ir RS485 pramoninei BMS
- Montavimas be grandinės atjungimo — CT užspaudžiami ant veikiančio laido
- 4 tarifai (T1–T4) — tinkama diferencijuotai apskaitai
- Darbinė temperatūra iki −25 °C — tinka nešildomoms patalpoms
- Vibracijos atsparumas (IEC 60068-2-6) — pramoninė aplinka
Minusai / ribojimai
- Nėra MID — netinka atsiskaitymams su tinklo operatoriumi; reikia MID — rinkitės G3E.144 ar analogą.
- CT kryptis kritinė — klaidinga montavimo kryptis apverčia import/export. Reikia dėmesingumo montavimo metu.
- Reikia Wi-Fi 2,4 GHz — 5 GHz tinklai nepalaikomi; objektuose be Wi-Fi naudoti tik RS485.
- Tikslumo klasė 1 % — pramoniniam aukšto tikslumo matavimui (0,5S klasė) šis skaitiklis netinkamas.

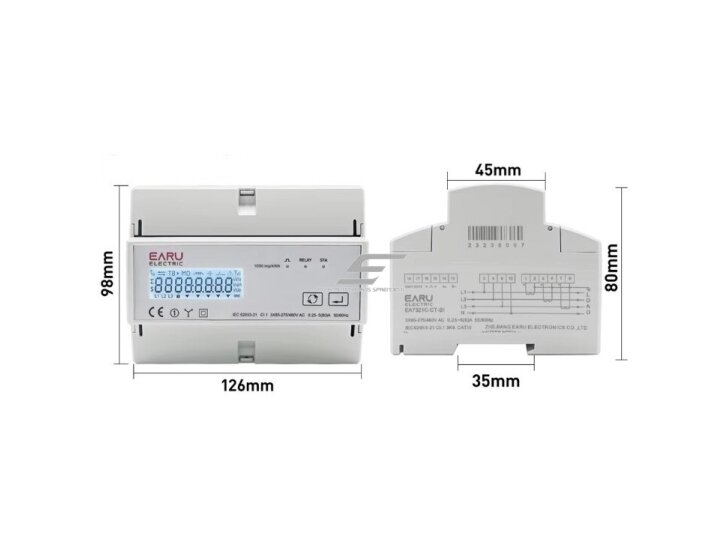

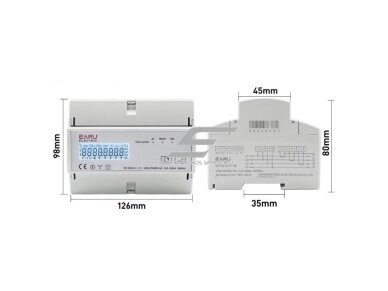

- Matmenys 126×98×80 mm — užima daugiau vietos nei kompaktiškai skaitikliai; tikrinkite skydo gylio ir modulių atsargą.
⚡ Saugos ir montavimo pastabos
- ⚠ CT antrinę grandinę draudžiama atidaryti esant srovei — esant pirminiam srovės tekėjimui, atjungta S1/S2 grandinė kelia elektros smūgio ir prietaiso sugadinimo pavojų. Prieš atidarant S1/S2 — išjungkite apkrovą arba trumpininkite CT antrinę grandinę.
- Montavimą atlieka tik kvalifikuotas elektrikas — darbai trijų fazių elektros skyde prie 400 V reikalauja atitinkamos kvalifikacijos ir darbo saugos priemonių.
- CT uždarymo sklendukas — visuomet užfiksuotas — nemontuokite CT su neuždaryta anga; neatsargiai atidarytas CT veikiančioje grandinėje yra pavojingas.
- Skaitiklio maitinimas turi atitikti tinklą — vardinė 3×230/400 V; tiekiama įtampa turi patekti į 85–275 V (fazinė) arba 85–480 V (tarpfazinė) matavimo diapazoną.
- DIN bėgelio įžeminimas — skydas ir bėgelis turi būti tinkamai įžeminti pagal taikomus elektros instaliacijos standartus.
- Patalpų drėgmė ≤ 90 % be kondensacijos — nemontuokite tiesiogiai lauke be papildomos apsaugos dėžės (IP51 priekis / IP30 galas).
⚠ Ši schema ir pastabos yra rekomendacinio pobūdžio. Visada tikrinkite gamintojo instrukcijoje. Už montavimą ir prijungimą atsako kvalifikuotas specialistas. UAB „Elektrotechnikos sprendimai" neatsako už netinkamai atliktus montavimo darbus.
Greitas pasirinkimo gidas
Kabelio sekcija
Virš ~35 mm² arba kabelio ⌀ virš 24 mm → CT tipas būtinasApkrova
Iki 200 A kiekvienoje fazėje (≈ 138 kW esant cosφ=1)Ryšys
Wi-Fi (Tuya) + RS485 kartu; abu veikia vienu metuSaulės elektrinė
Dvikryptė apskaita — tinka; MID nereikalaujaTinka, kai reikia:- Stebėti 3F energiją be pagrindinės grandinės atjungimo
- Matuoti import ir export (saulės elektrinė, generatorius)
- Integruoti į Tuya ekosistemą ir/arba pramoninę BMS per RS485
Patikrinkite prieš naudojimą:- Jiekvieno fazinio kabelio išorinis skersmuo ≤ 24 mm (CT anga)
- Wi-Fi tinklas yra 2,4 GHz juostoje (5 GHz nepalaikoma)
- Skydo gylis pakankamas (prietaiso gylis 80 mm + kabeliai)
Svarbus priminimas: ES-EA7321C-CT-B neturi MID sertifikato ir nepakeičia atsiskaityminio skaitiklio tinklo operatoriaus pusėje. Jis skirtas išskirtinai vidinei energijos apskaitai ir stebėjimui.Dažniausiai užduodami klausimai (DUK)
Ar šis skaitiklis tinka atsiskaitymams su tinklo operatoriumi?
Ne — skaitiklis neturi MID sertifikato ir skirtas tik vidinei (nekomercinei) energijos apskaitai; oficialiam atsiskaitymui su tinklo operatoriumi reikalingas MID patvirtintas skaitiklis.Ar galima montuoti CT transformatorius esant apkrovai (neišjunkiant elektros)?
Taip — skelti CT transformatoriai užspaudžiami ant esančio laido be jo perkirpimo; tačiau S1/S2 antrinės grandinės laidai jungami į skaitiklį tik tada, kai skaitiklis jau maitinamas arba S1/S2 yra trumpinami.Kaks maksimalus kabelio skersmuo telpa į CT angą?
CT anga leidžia kabelius iki ≤ 24 mm išorinio skersmens — tai atitinka apytiksliai 70–95 mm² varinio kabelio sekciją priklausomai nuo izoliacijos tipo.Ar galima naudoti tiek Wi-Fi, tiek RS485 vienu metu?
Taip — abi sąsajos veikia nepriklausomai ir lygiagrečiai: Wi-Fi siunčia duomenis į Tuya Cloud, RS485 tuo pačiu metu aptarnauja pramoninės sistemos (BMS / SCADA) užklausas.Ar šis skaitiklis matuoja reaktyviąją energiją (kVAR / kVAh)?
Pagal gamintojo specifikaciją skaitiklis matuoja aktyvią energiją (kWh, import ir export) ir fazines įtampas bei sroves — reaktyviosios energijos matavimo nepatvirtinta, todėl jos nepažadame.Ar skaitiklio ekraną galima skaityti be programėlės?
Taip — skaitmeninis LED ekranas rodo fazinę įtampą, srovę, galią ir kWh rodmenis tiesiogiai be jokio išmaniojo prietaiso ar programėlės.Šaltiniai ir nikrinimo data (2026-10-21):
