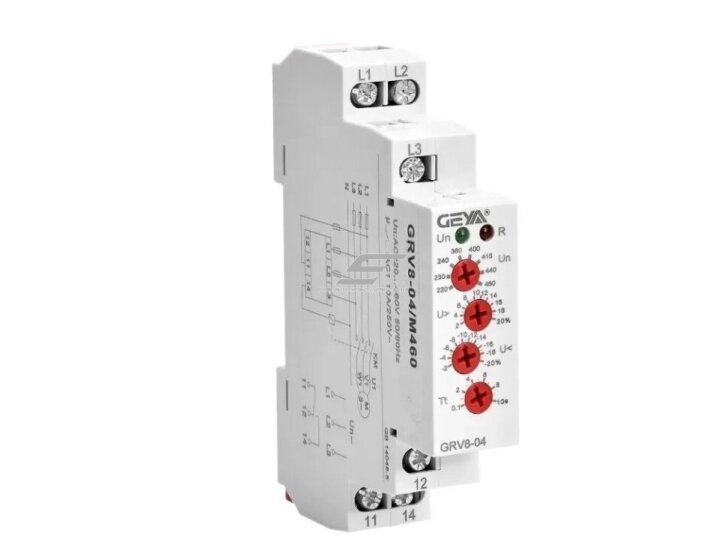

Modulinė įtampos kontrolės ir fazių sekos apsaugos relė | 3F | 10A | 220-460V (P-P) | mechaninė | DIN | Geya

Techniniai duomenys

• Įtampa: 220V-230V-240V-380V-400V-415V-440V-460V (P-P)
• Reitinguota tiekimo dažnio sritis: 45Hz-65Hz
• Įtampos matavimo diapazonas: 176V-552V
• Įtampos reguliavimo diapazonas: 2%-20% nuo nominalios įtampos (Un)
• Asimetrijos slenksčio reguliavimas: 5%-15%
• Histerezė: 2%
• Fazės gedimo slenkstis: 70% nuo Un (minimum 165V)
• Laiko uždelsimo diapazonas: 0,1s–10s (±10%)
• Įtampos tikslumas: ≤1%
• Paleidimo uždelsimas: 0,5s
• Kombinuotas nustatymo tikslumas: 10% nuo masto reikšmės
• Tiekimo indikacija: žalia LED
• Išėjimo indikacija: raudona LED
• Išėjimo kontaktas: 1×SPDT
• Reitinguotas srovės dydis: 10A (AC1)
• Perjungimo įtampa: 250VAC/24VDC
• Minimalus pertraukimo pajėgumas DC: 500mW
• Temperatūros koeficientas: 0,05%/°C (20°C)
• Mechaninis gyvenimo trukmė: 1×10⁷ perjungimų
• Elektrinis gyvenimo trukmė (AC1): 1×10⁵ perjungimų
• Darbo temperatūra: -20°C iki +55°C
• Sandarinimo laipsnis: IP40 priekyje, IP20 terminaluose
• Montavimas: DIN bėgelis (EN/IEC 60715)
• Apsaugos kategorija: III
• Taršos laipsnis: 2
• Maksimalus kabelio dydis: 1×2,5mm² (kietas laidas), 2×1,5mm² (su dangčiu)
• Tvirtinimo sukimo momentas: 0,8Nm

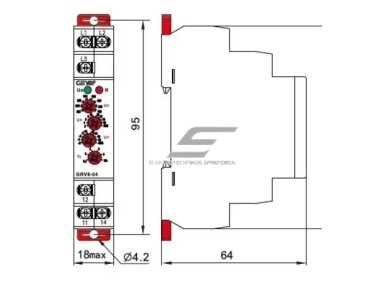

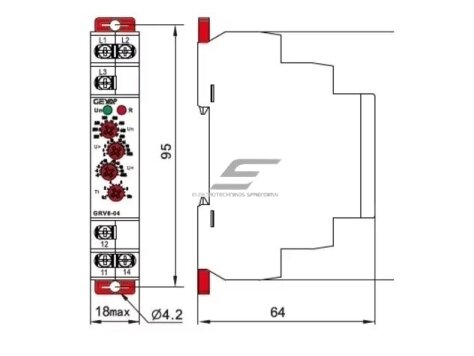

• Matmenys: 90x18x64mm
• Svoris: 61g-66g

Naudojimas
Relė yra ideali apsaugos sistema įvairiems pramonės ir žemės ūkio įrenginiams, kurie yra jautrūs fazių sekos klaidoms, įtampos svyravimams ir fazių gedimams. Ji dažnai naudojama:

• Pramoninės įrangos apsaugai: Tokiuose pramoniniuose įrenginiuose kaip gamybos linijos, siurbliai, konvejeriai ir įvairūs mechanizmai, kuriems svarbu užtikrinti stabilų ir teisingą energijos tiekimą.
• Žemės ūkio įranga: Naudojama ūkiuose ir žemės ūkio įrangoje, kur reikalinga apsauga nuo fazių gedimo, siekiant išvengti brangių įrangos gedimų.
• Šaldymo įranga: Naudojama šaldymo pramonėje (pvz., šaldytuvų sunkvežimiuose), kad būtų užtikrinta tinkama įtampa ir fazių sekos kontrolė.
• Apsaugos sistemos: Tinka apsaugoti asmenis ir įrangą nuo per didelės arba neigiamos įtampos, fazių gedimo ir netinkamos fazių sekos, kurios gali sukelti pavojų darbo saugumui.

Pliusai

• Apsauga nuo fazių sekos klaidų: Relė automatiškai perjungia į kitą fazę, jei nustatoma netinkama fazių seka, užtikrinant saugų ir efektyvų įrangos veikimą.
• Platus įtampos diapazonas: Relė palaiko įvairius įtampos diapazonus (220V-460V), todėl gali būti naudojama skirtingose elektros tiekimo sistemose ir pritaikyta įvairiems įrenginiams.
• Reguliuojami slenksčiai ir uždelsimo laikai: Galimybė reguliuoti įtampos slenksčius, asimetrijos ribas ir uždelsimo laikus suteikia lankstumo pritaikant relę pagal specifinius poreikius.
• Aukštas patikimumas ir ilgaamžiškumas: Dėl aukšto mechaninio ir elektrinio gyvenimo trukmės (1×10⁷ ir 1×10⁵ perjungimai) šis įrenginys užtikrina ilgalaikį patikimumą ir mažą priežiūros poreikį.
• Lengvas montavimas: Relė gali būti lengvai montuojama DIN bėgelyje, kas palengvina jos integraciją į esamas sistemas.
• Indikacijos ir stebėjimo funkcijos: LED indikatoriai suteikia lengvą būklės stebėjimą, kad vartotojas galėtų greitai įvertinti sistemos būklę ir reaguoti į galimus gedimus.

Minusai

• Nepritaikoma aukštos įtampos sistemoms: Šis įrenginys skirtas tik žemos įtampos sistemoms (iki 552V), todėl jis nėra tinkamas aukštos įtampos pramoninėms įrangoms.
• Kompleksinė konfigūracija: Reikia tiksliai nustatyti įtampos ir slenksčius, kas gali būti sudėtinga, jei vartotojas neturi reikiamų žinių ar patirties.
• Ribotas fazių gedimo aptikimas: Nors ši relė efektyviai aptinka fazių sekos klaidas ir fazių gedimus, ji neapsaugo nuo kitų galimų elektros sistemos sutrikimų, tokių kaip perkrovos ar trumpojo jungimo.

Įtampos kontrolės ir fazių sekos relės puikiai tinka apsaugoti įrenginius nuo fazių sekos klaidų, fazių gedimų ir įtampos svyravimų. Jos plačios reguliavimo galimybės, aukštas patikimumas ir ilgaamžiškumas daro ją idealiu pasirinkimu pramonėje, žemės ūkyje ir šaldymo sistemose. Nors relė nėra skirta aukštos įtampos sistemoms, jos funkcionalumas ir patikimumas užtikrina efektyvią ir saugią įrangos apsaugą.
