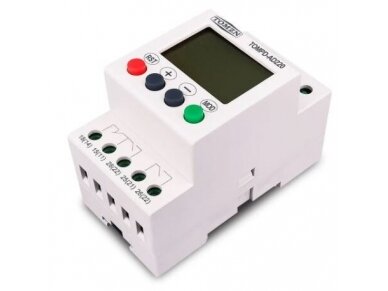

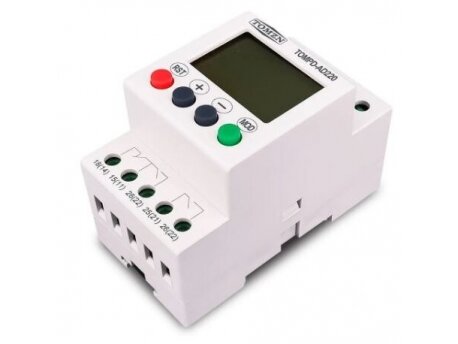

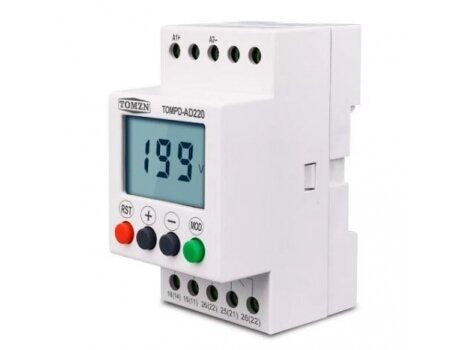

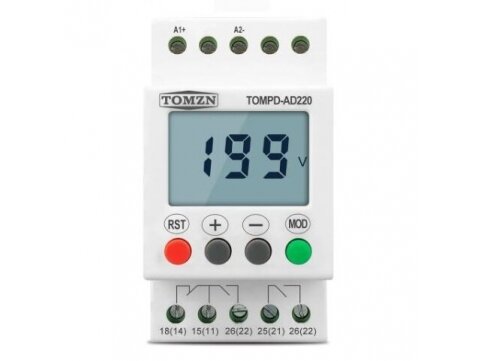

Įtampos kontrolės relė AC/DC | 1F | AC/DC | 50–300 V | LCD | DIN | Tomzn | TOMPD-AD220
Kodas: TOMPD-AD220Kaina 40.60 € su PVM( 33.55 € be PVM )Tomzn TOMPD-AD220 – įtampos kontrolės relė su išėjimo kontaktu: ji pati apkrovos neneša, o perjungia kontaktą, kuris valdo kontaktoriaus ritę, signalą ar automatikos įėjimą.
-
Įtampos kontrolės relė AC/DC | 1F | AC/DC | 50–300 V | LCD | DIN | Tomzn | TOMPD-AD220
Tomzn TOMPD-AD220 – įtampos kontrolės relė su išėjimo kontaktu: ji pati apkrovos neneša, o perjungia kontaktą, kuris valdo kontaktoriaus ritę, signalą ar automatikos įėjimą. Kai kontroliuojama įtampa išeina už nustatytų ribų, kontaktas persijungia ir valdoma grandinė atjungiama.
Pagrindinė mintis:
Valdymo relė tinka ten, kur reikia tiksliai kontroliuoti įtampą ir valdyti kontaktorių ar signalizaciją – galingą apkrovą ji atjungia per kontaktorių.Kontaktas
1 C/O + 1 NCĮtampos ribos
50–300 VTinklas / maitinimas
110–240 V AC/DC, 50–60 HzFunkcijos
U> / U<, kontaktasVeikimo principas
Relė maitinama iš kontroliuojamos grandinės (pagal modelį – per gnybtus A1–A2) ir nuolat matuoja įtampą.
Įtampai išėjus už nustatytų ribų ir praėjus delsai, išėjimo kontaktas persijungia – kontaktorius ar signalizacija atjungiama.
Įtampai grįžus į normą, kontaktas vėl persijungia ir grandinė įjungiama.
Kuo naudinga Tomzn TOMPD-AD220?
Tiksli įtampos kontrolė su kontaktu – tinka automatikai, kontaktoriams ir signalizacijai, kai apkrova didesnė už relės kontaktą.Techninės specifikacijos
Prekės tipas Įtampos kontrolės relė AC/DC grandinėms (valdymo – su kontaktu) Gamintojas / kodas Tomzn / TOMPD-AD220 Maitinimas 110–240 V AC/DC, 50–60 Hz Darbinės įtampos diapazonas 40–310 V AC/DC Viršįtampio riba U> (gamyklinė) 50–300 V Žemos įtampos riba U< (gamyklinė) 50–300 V Išėjimo kontaktas 1 C/O + 1 NC Įvykių atmintis (įrašų) 3 Ekranas / indikacija LCD Montavimas DIN 35 mm Pagrindinės funkcijos
- Išėjimo kontaktas – valdo kontaktorių, signalizaciją ar automatikos įėjimą.

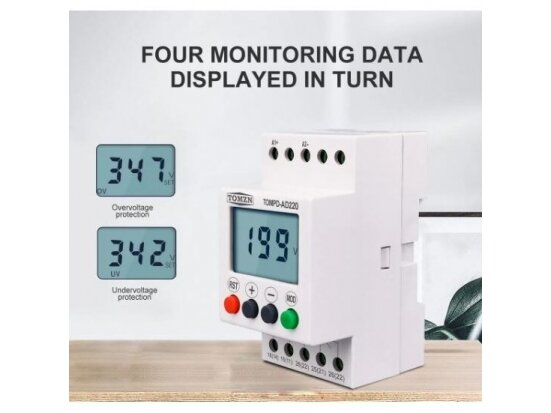

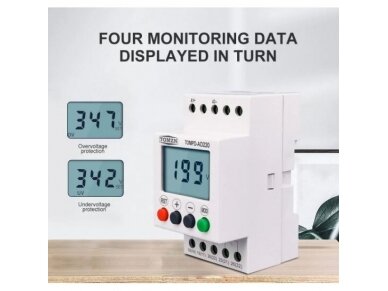

- Viršįtampio kontrolė U> – reaguoja į per aukštą įtampą.
- Žemos įtampos kontrolė U< – reaguoja į per žemą įtampą.
- Įvykių atmintis – matyti, kodėl ir kada buvo atjungta.

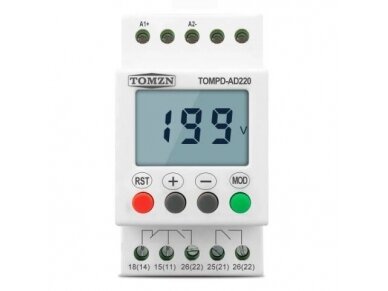

- Skaitmeninis ekranas ar indikacija – būsena matoma iš karto.
Kur naudojama?
- Siurblių ir ventiliatorių valdymo skydai
- Kontaktorių valdymo grandinės
- Automatikos ir signalizacijos skydai
- Generatorių ir rezervinio maitinimo skydai
- Akumuliatorių ir DC sistemų kontrolė (AC/DC modeliai)
Naudojimas pagal poreikį
Automatikos montuotojui.
Tiksli įtampos kontrolė su kontaktu valdymo grandinei.Elektrikui.
Kompaktiška relė esamam skydui papildyti.Įrangos gamintojui.
Paprastas sprendimas mašinų ir įrenginių apsaugai.Praktinis panaudojimas

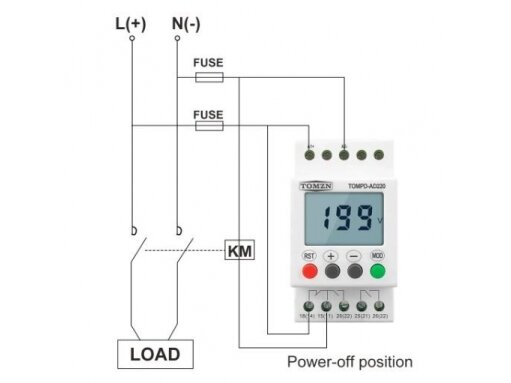

Siurblio skyde Tomzn TOMPD-AD220 kontroliuoja tinklo įtampą ir valdo kontaktoriaus ritę: per žemai įtampai kontaktorius atjungia siurblį, kol variklis neperkaito.Pliusai
- Tiksli įtampos kontrolė
- Išėjimo kontaktas valdymui
- Kompaktiška

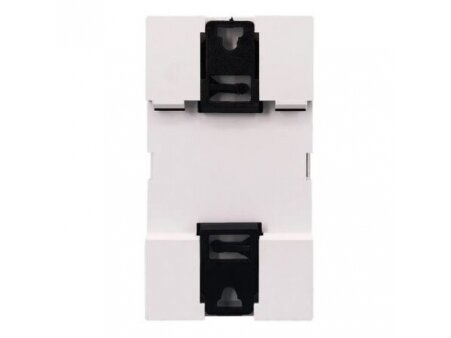

- DIN montavimas
- Įvykių atmintis
Minusai / ribojimai
- Galingą apkrovą reikia jungti per kontaktorių
- Neapsaugo nuo žaibo impulsų
- Nepakeičia automatinio jungiklio
- Gamintojas neskelbia pilno duomenų lapo – parametrai pagal tiekėjo specifikaciją
Saugos ir montavimo pastabos
- Montuokite tik atjungę maitinimą; darbus atlieka kvalifikuotas elektrikas.
- Kontakto srovė neturi viršyti nurodytos – galingą apkrovą junkite per kontaktorių.
- Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
- Patikrinkite maitinimo įtampą – kitai įtampai skirta relė neveiks arba sudegs.
Greitas pasirinkimo gidas
1FAC/DC50–300 VLCDTinka, kai reikia:- valdyti kontaktorių pagal įtampą
- kontroliuoti įtampą automatikos skyde
Patikrinkite prieš naudojimą:- maitinimo įtampa atitinka relę
- kontaktoriaus ritės srovė ≤ kontakto srovės
Svarbus priminimas: relės kontaktas skirtas valdymui, ne galingai apkrovai.DUK
Ar galima jungti apkrovą tiesiogiai?
Tik mažą – galingą apkrovą junkite per kontaktorių.Kokia maitinimo įtampa?
Žr. techninę lentelę – kitai įtampai skirta relė neveiks.Ar ribos reguliuojamos?
Taip – rankenėlėmis ar mygtukais.Ar atsistato automatiškai?
Taip, įtampai grįžus į normą.Ar apsaugo nuo žaibo?
Ne – tam reikia SPD.Ar tinka DC grandinėms?
Tik AC/DC ar DC modeliai – žr. maitinimo įtampą.Įtampos kontrolės relė AC/DC | 1F | AC/DC | 50–300 V | LCD | DIN | Tomzn | TOMPD-AD220
Tomzn TOMPD-AD220 – tiksli įtampos kontrolė su išėjimo kontaktu automatikai ir kontaktoriams valdyti.
