Kambarinis drėgmės ir temperatūros keitiklis | 0–100 % RH | 0–5 / 0–10 V, RS485 Modbus RTU | 24 V AC/DC | VTS RH+T-SENS-D-MODRTU
Kodas: RH+T-SENS-D-MODRTUKaina 72.60 € su PVM( 60.00 € be PVM )Santykinės drėgmės ir temperatūros keitiklis VTS vėdinimo įrenginiams ir BMS. Drėgmę perduoda 0–5 V arba 0–10 V signalu, drėgmę ir temperatūrą – per RS485 Modbus RTU. Maitinimas 24 V AC/DC.
-
Drėgmės ir temperatūros keitiklis VTS RH+T-SENS-D-MODRTU
VTS RH+T-SENS-D-MODRTU – keitiklis su Sensirion SHT31 elementu, matuojantis santykinę drėgmę ir temperatūrą. Drėgmės diapazonas – 0–100 % RH, tikslumas – ±2 % RH (0–90 % RH). Išėjimai – 0–5 / 0–10 V drėgmei ir RS485 Modbus RTU, maitinimas – 24 V AC/DC.
Pagrindinė mintis:
Vienas keitiklis duoda ir analoginį drėgmės signalą paprastam valdikliui, ir skaitmeninius duomenis BMS sistemai. Modbus registruose papildomai skaitoma temperatūra (±0,25 °C), todėl atskiro temperatūros jutiklio nereikia.Drėgmės diapazonas
0–100 % RHTikslumas
±2 % RHIšėjimai
0–5 / 0–10 V, Modbus RTUMaitinimas
24 V AC/DCRyšio sąsajos ir integracija
RS485 Modbus RTU Drėgmė ir temperatūra skaitomos registruose; adresai 1–247, sparta 2400–19200 bps DIP jungikliais (programiškai iki 115200). 0–5 V / 0–10 V Analoginis santykinės drėgmės signalas; diapazonas parenkamas DIP jungikliu, apkrova >1 kΩ. VTS uPC3 / BMS Gamintojas keitiklį skiria VTS įrenginiams su uPC3 valdikliu; per Modbus RTU jungiamas ir prie kitų BMS. Veikimo principas
Keitiklis prijungiamas prie 24 V AC/DC maitinimo, analoginio įėjimo ir (arba) RS485 linijos. DIP jungikliais parenkamas 0–5 ar 0–10 V diapazonas, Modbus sparta ir 120 Ω terminatorius.
SHT31 elementas kas sekundę matuoja santykinę drėgmę ir temperatūrą. Drėgmė išvedama analoginiu signalu, abi reikšmės – Modbus registruose.
Valdiklis ar BMS pagal drėgmę reguliuoja vėdinimą, drėkinimą ar sausinimą, o temperatūrą gauna be atskiro jutiklio.
Kuo naudingas VTS RH+T-SENS-D-MODRTU?
Keitiklis turi dokumentuotus parametrus ir Modbus registrų žemėlapį, todėl integracija į BMS paprasta. Analoginis išėjimas leidžia jį naudoti ir su paprastu valdikliu be Modbus.Techninės specifikacijos
Prekės tipas Santykinės drėgmės ir temperatūros keitiklis Gamintojas / modelis VTS RH+T-SENS-D-MODRTU (VTS kodas 1-2-1205-3013) Jutiklio elementas Sensirion SHT31 Drėgmės diapazonas 0–100 % RH, skyra 0,01 % RH Drėgmės tikslumas (25 °C) ±2 % RH (0–90 % RH), ±3 % RH likusiame diapazone Histerezė ±0,8 % RH Drėgmės atsako laikas 8 s (oro srautas >1 m/s) Temperatūros tikslumas ±0,25 °C, skaitoma per Modbus Analoginis išėjimas 0–5 V arba 0–10 V (DIP jungiklis), tik santykinė drėgmė, apkrova >1 kΩ Skaitmeninė sąsaja RS485 Modbus RTU, adresai 1–247, 2400–19200 bps (programiškai iki 115200), lyginumas none/even/odd Modbus funkcijos 0x03, 0x06, 0x10 Linijos terminatorius 120 Ω, įjungiamas DIP jungikliu Maitinimas 24 V DC (20–30 V) arba 24 V AC (20–28 V) Darbinė temperatūra 0…+50 °C, nedulkėtas oras ir neutralios dujos Korpuso matmenys 80 × 82 × 55 mm (be zondo) Jungimas varžtiniai gnybtai, 5 mm žingsnis Pagrindinės funkcijos
- Du išėjimai – analoginis 0–5 / 0–10 V ir RS485 Modbus RTU
- Temperatūra per Modbus – papildomas matavimas be atskiro jutiklio
- SHT31 elementas – ±2 % RH ir ±0,25 °C
- DIP jungikliai – išėjimo diapazonas, sparta ir terminatorius be programavimo
- Platus Modbus nustatymų pasirinkimas – adresai 1–247, lyginumas, stop bitai
- 24 V AC/DC maitinimas – tinka standartiniams vėdinimo valdikliams
Kuo skiriasi nuo panašių?
Sentera RSTHM-2 (22725) Kambarinis Modbus jutiklis su PoM 24 V DC – maitinimas ir duomenys vienu kabeliu. Kambarinis T/RH jutiklis su LCD (5272) Turi ekraną ir 0–10 V / 4–20 mA, bet be Modbus ir be patvirtintos specifikacijos. Kanalinis RH jutiklis 0–5 / 0–10 V (3480) Kanalinis drėgmės jutiklis su analoginiu išėjimu, Modbus pavadinime nenurodytas. Kur naudojamas?
- VTS vėdinimo įrenginiai su uPC3 valdikliu
- Biurai ir posėdžių salės
- Mokyklos ir viešieji pastatai
- Sandėliai ir archyvai
- BMS valdomos patalpos
- Techninės patalpos su vėdinimu
Naudojimas pagal poreikį
Pradedančiajam.
Prijunkite 24 V maitinimą ir analoginį išėjimą prie valdiklio, DIP jungikliu pasirinkite 0–10 V.Pažengusiam montuotojui.
Naudodami RS485 nustatykite adresą ir spartą, terminatorių įjunkite tik linijos gale, ekraną junkite prie PE maitinimo pusėje.Inžinieriui / projektuotojui.
BMS integracijai naudokite VTS registrų žemėlapį: drėgmė, temperatūra, būsena, įrenginio ID ir programinės įrangos versija.Praktinis panaudojimas
Situacija: biure veikia VTS vėdinimo įrenginys, o BMS reikia drėgmės ir temperatūros duomenų iš patalpos. Sprendimas: sumontuojamas RH+T-SENS-D-MODRTU, prijungiamas prie 24 V ir RS485 linijos. Rezultatas: BMS per Modbus gauna drėgmę ir temperatūrą, o vėdinimas reguliuojamas pagal realią patalpos būklę.Pliusai / privalumai
- Analoginis ir Modbus RTU išėjimas viename įrenginyje
- Tikslumas ±2 % RH ir ±0,25 °C
- Dokumentuotas Modbus registrų žemėlapis
- Nustatymai DIP jungikliais
- Integruotas 120 Ω terminatorius
- Maitinimas 24 V AC arba DC
Minusai / ribojimai
- Analoginiu signalu perduodama tik drėgmė – temperatūra tik per Modbus
- Darbinė temperatūra 0…+50 °C – netinka šaltoms patalpoms ir lauko orui
- IP klasė nenurodyta – drėgnoms ir agresyvioms aplinkoms netinka
- Nėra ekrano – rodmenų vietoje reikia LCD versijos, pvz., kambarinio T/RH jutiklio su LCD (5272)
Saugos ir montavimo pastabos
- ⚡ Maitinimas tik 24 V DC (20–30 V) arba 24 V AC (20–28 V) – 230 V AC sugadins keitiklį.
- ⚡ Jungimus atlikite atjungę maitinimą; montuoja kvalifikuotas specialistas.
- RS485: RXTX+ junkite prie linijos A, RXTX− prie B; 120 Ω terminatorių įjunkite tik linijos galuose.
- Esant trukdžiams naudokite ekranuotą kabelį, ekraną junkite prie artimiausio PE maitinimo pusėje.
- Naudokite nedulkėtame ore su neutraliomis dujomis, 0…+50 °C.
Greitas pasirinkimo gidas
0–100 % RH±2 % RH0–5 / 0–10 V + Modbus RTU24 V AC/DCTinka, kai reikia:- drėgmės signalo ir Modbus duomenų vienu metu
- integracijos į VTS uPC3 ar BMS
- temperatūros per Modbus be atskiro jutiklio
- 24 V AC/DC maitinimo
Patikrinkite prieš pasirinkimą:- kambarinis ar kanalinis vykdymas jums reikalingas
- ar valdikliui reikia 0–5 V ar 0–10 V
- Modbus adresą ir spartą jūsų tinkle
- ar aplinkos temperatūra 0…+50 °C
Svarbus priminimas: Keitiklis matuoja ir perduoda duomenis, bet relės išėjimo neturi – drėkintuvą ar ventiliatorių valdo VTS valdiklis ar BMS. Temperatūra prieinama tik per Modbus.☝ Elsprendimai.eu rekomenduoja:- Sentera RSTHM-2 – Sentera RSTHM-2 – kambarinis Modbus jutiklis su PoM maitinimu.
- Sentera RSTHF-3 – Sentera RSTHF-3 – kambarinis T/RH keitiklis biurams ir gyvenamosioms patalpoms.
- Kanalinis drėgmės jutiklis 0–5 V / 0–10 V – Kanalinis drėgmės jutiklis 0–5 / 0–10 V – kanalinė alternatyva.
- Temperatūros ir drėgmės jutiklių pasirinkimo gidas – Temperatūros ir drėgmės jutiklių gidas – greitas visų grupės tipų palyginimas.
DUK
Ar analoginis išėjimas perduoda temperatūrą?
Ne. Analoginiu 0–5 / 0–10 V signalu perduodama tik santykinė drėgmė. Temperatūra skaitoma per Modbus RTU.Kaip pasirinkti 0–5 ar 0–10 V?
DIP jungikliu. Pavyzdžiui, 50 % RH atitinka 2,5 V (0–5 V) arba 5,0 V (0–10 V).Kokie Modbus nustatymai?
Adresai 1–247, sparta 2400–19200 bps DIP jungikliais arba iki 115200 programiškai, lyginumas none/even/odd, 1 arba 2 stop bitai.Kokia maitinimo įtampa?
24 V DC (20–30 V) arba 24 V AC (20–28 V).Ar tai kambarinis ar kanalinis keitiklis?
VTS e-parduotuvėje kodas RH+T-SENS-D-MODRTU pateikiamas kaip kanalinis, o dokumentacijoje numatytas ir kambarinis tipas. Vykdymą sutikrinkite prieš užsakymą.Ar tinka ne VTS įrenginiams?
Taip, jei valdiklis priima 0–5 / 0–10 V signalą arba Modbus RTU per RS485.Šaltiniai: VTS HUMID_EN_2.0 dokumentacija, VTS AHU e-parduotuvė, VTS HUMID_ROOM_EN. Tikrinta 2026-10-19.
VTS RH+T-SENS-D-MODRTU drėgmės ir temperatūros keitiklis
VTS RH+T-SENS-D-MODRTU – drėgmės ir temperatūros keitiklis su 0–5 / 0–10 V išėjimu, RS485 Modbus RTU ir 24 V AC/DC maitinimu. Tinka VTS vėdinimo įrenginiams ir BMS sistemoms.
Publikuota: 2026-10-19 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-10-19
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.Rašyti atsiliepimą Alternatyvios prekės

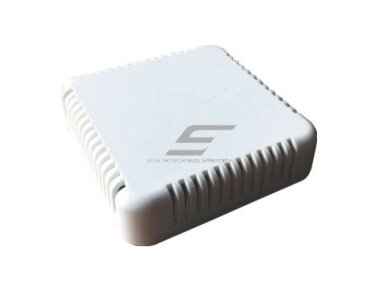

Kambarinis temperatūros jutiklis | daviklis | PT1000Kodas: SKU#165268732795558091Kaina 13.09 € su PVM( 10.82 € be PVM )Skaitmeninis | programuojamas patalpos termostatas | temperatūros reguliatorius | +5...+35°C | laidinis | 7-ių dienų | Honeywell | T3Kodas: Patalpos termostatas T3Kaina 44.00 € su PVM( 36.36 € be PVM )
