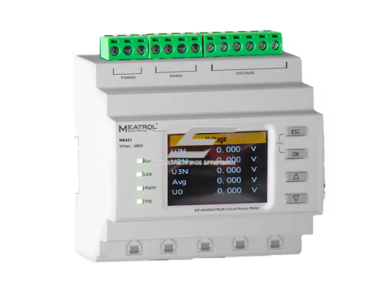

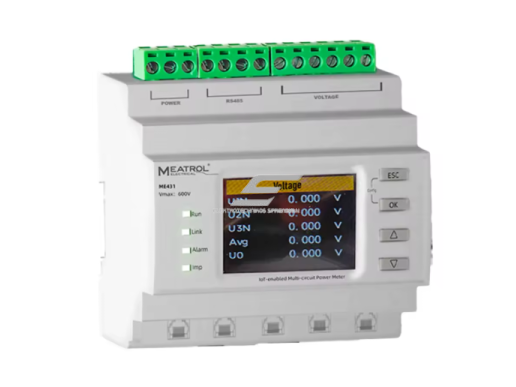

Keturkanalis trifazis išmanusis energijos skaitiklis | su Web serveriu | ant DIN bėgelio | 0.5S tikslumo klasė | 6 tarifai | MODBUS RTU / TCP | ME431Q4-2

Techninės specifikacijos

• Tipas: 4 grandinių išmanusis energijos skaitiklis / analizatorius
• Modelis: ME431Q4-2
• Montavimas: DIN bėgelis
• Komunikacija: MODBUS RS485 (RTU); MODBUS TCP/IP
• Integruotas Web serveris: taip
• Vidinė atmintis: 8 GB eMMC
• Tikslumo klasė: 0.5S
• Harmonikų analizė: iki 50-osios harmonikos
• Tarifai: 6 tarifai
• Relės išėjimas: 1 elektromagnetinė relė
• Kontaktų apkrova: 3 A / 30 V DC, 3 A / 250 V AC
• Maitinimo variantai (pagal modifikaciją) 2: 220 V AC (95–265 V AC); 3: 24 V DC (18–36 V DC); 8: 480 V AC (90–528 V AC)
• Jutiklių ir iėjimš palaikymas:
• Q1–Q4: 4 atskiros matavimo grandinės; Rogowskio ritės; VCT / Roche ritės; Fazės A, B, C, N
• Z: Sekos jutiklis (iki 1 grandinės)
• T: Temperatūros jutiklis (iki 1 grandinės)
• Palaikomi srovės jutikliai: Rogowskio ritės CT transformatoriai 333 mV
• Įtampos matavimas: Tiesioginis arba per VT – iki 500 kV
• Matuojami parametrai: Srovė; Įtampa; Aktyvioji, reaktyvioji ir pilnoji galia; Elektros energija; Galios koeficientas (cos φ); Apkrova (Demand); Maksimalios ir minimalios reikšmės; Fazės kampas; Fazorių (phasor) diagrama; Fazinis disbalansas; Harmonikų spektras (iki 50-osios)

Funkcijos

• 4 nepriklausomų elektros grandinių matavimas vienu įrenginiu
• Integruotas Web serveris – peržiūra per naršyklę be papildinės programinės įrangos
• MODBUS RTU ir TCP/IP – lanksti integracija
• Vidinė eMMC atmintis – duomenų kaupimas

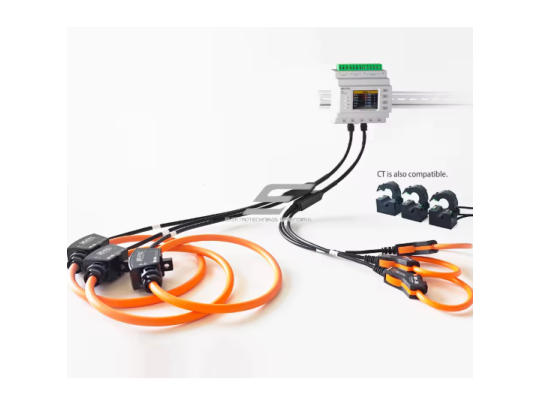

• Darbas su Rogowskio ritėmis – montavimas be elektros atjungimo
• Harmonikų ir galios kokybės analizė
• Relės išėjimas – aliarmams ir valdymui

Naudojimas

• Pramonės ir komerciniams objektams: Kelių linijų, nuomininkų ar zonų energijos apskaita, gamybos cechų ir technologinių linijų monitoringas, energijos nuostolių ir disbalanso analizė
• Inžinieriui / sistemų integratoriui: BMS / EMS / SCADA projektai, centralizuotas kelių grandinių stebėjimas, duomenų kaupimas, analizė ir nuotolinis valdymas
• Energetikos ir infrastruktūros projektams: Transformatorinės, saulės ir hibridinės energijos sistemos, elektros paskirstymo mazgai

Pliusai

• 4 grandinių matavimas vienu įrenginiu
• Integruotas Web serveris
• MODBUS RTU + MODBUS TCP/IP
• Vidinė 8 GB atmintis
• Aukštas tikslumas (0.5S)
• Labai platus jutiklių palaikymas
• Matavimas su Rogowskio ritėmis be atjungimo

Minusai

• Rogowskio ritės neįeina į komplektą
• Temperatūros ir sekos jutikliai riboti iki 1 grandinės
• Skirtas profesionaliam naudojimui (ne buitinis sprendimas)
