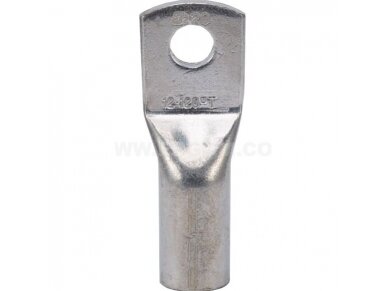

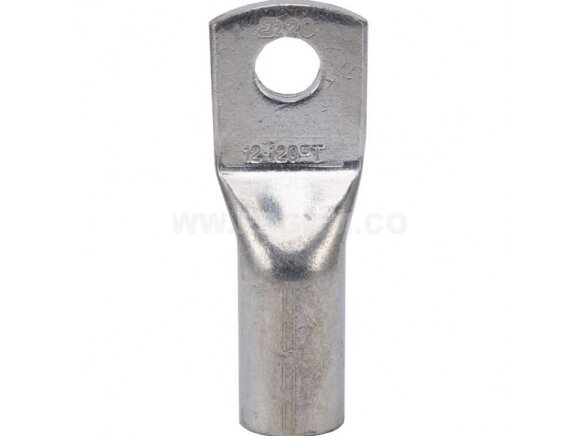

  • Kilpinis antgalis kabeliams | 10mm² | M6 | presuojamas | KDR 10/6

    Kodas: KDR 10/6

    Presuojamas kilpinis antgalis 10 mm² variniam laidininkui, varžtui M6. Kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.

  • Kilpinis antgalis kabeliams | 10mm² | M6 | presuojamas | KDR 10/6

    KDR 10/6 – presuojamas kilpinis kabelio antgalis 10 mm² variniam laidininkui su kontaktine anga varžtui M6. Skirtas kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.

    Pagrindinė mintis:
    Antgalis parenkamas pagal du dydžius: laidininko skerspjūvį (10 mm²) ir varžto, prie kurio jungiama, dydį (M6). Mažo skerspjūvio antgaliai naudojami valdymo grandinėse, skyduose ir įrenginių prijungimui. Teisingai užpresuotas antgalis sudaro mechaniškai tvirtą ir mažos varžos jungtį.
    Laidininko skerspjūvis
    10 mm²
    Kontaktinė anga
    M6
    Prijungimas
    presuojamas
    Serija / žymėjimas
    KDR 10/6

    Veikimo principas

    Nuo laidininko nuimama izoliacija tokiu ilgiu, koks yra antgalio vamzdelio gylis, ir gysla iki galo įstumiama į vamzdelį.

    Vamzdelis užpresuojamas presavimo įrankiu su 10 mm² skerspjūviui skirta matrica. Presuojant vamzdelis deformuojamas kartu su gysla – susidaro vientisa jungtis be varžtinio kontakto.

    Kilpinė dalis su anga M6 prisukama prie gnybto ar šynos varžtu, o presavimo vieta izoliuojama termiškai susitraukiančiu vamzdeliu.

    Kuo naudingas KDR 10/6?
    Tikslus skerspjūvio ir varžto derinys (10 mm² / M6) – nereikia platinti angos ar presuoti netinkamo dydžio antgalio, todėl jungtis lieka patikima visą eksploatavimo laiką.

    Techninės specifikacijos

    Prekės tipas Kilpinis presuojamas kabelio antgalis
    Žymėjimas / kodas KDR 10/6
    Serija KDR
    Laidininko skerspjūvis 10 mm²
    Kontaktinė anga (varžtui) M6
    Laidininkas varinis
    Prijungimo būdas presavimas

    Pagrindinės funkcijos

    • Laidininko užbaigimas – 10 mm² gysla sutvirtinama ir neišsišakoja po varžtu.
    • Presuojama jungtis – tvirta mechaninė ir elektrinė jungtis be papildomo varžto ant gyslos.
    • Kontaktinė anga M6 – tiesiogiai tinka M6 varžtui ar smeigei.
    • Serija KDR – vienodo tipo antgaliai visame skerspjūvių ir varžtų diapazone.
    • Lengvas identifikavimas – skerspjūvis ir varžto dydis nurodyti žymėjime KDR 10/6.

    Kur naudojamas?

    • Valdymo ir automatikos skydai
    • Įžeminimo ir išlyginamųjų jungčių laidai
    • Variklių ir siurblių gnybtai
    • Šildymo ir vėdinimo įrangos prijungimas
    • Saulės elektrinių ir keitiklių pagalbinės grandinės
    • Gamybos įrenginių remontas

    Naudojimas pagal poreikį

    Elektrikui montuotojui.
    Vienas aiškus derinys 10 mm² / M6 – mažiau klaidų montuojant skydą.
    Įrenginių remonto meistrui.
    Pakeičiamas pažeistas ar perkaitęs antgalis tokio paties dydžio gaminiu.
    Projektuotojui ir pirkėjui.
    Visa KDR serija – nuo mažų iki didelių skerspjūvių.

    Praktinis panaudojimas

    Jeigu skyde reikia prijungti 10 mm² varinį kabelį prie šynos ar aparato su M6 varžtu, tada naudojamas KDR 10/6: nuimama izoliacija, gysla įstumiama į vamzdelį, užpresuojama 10 mm² matrica ir jungtis izoliuojama termovamzdeliu.

    Pliusai

    • Tikslus skerspjūvio ir varžto derinys
    • Patikima presuota jungtis
    • Tinka variniams laidininkams
    • Vieninga serijos sistema
    • Kompaktiška kilpinė dalis

    Minusai / ribojimai

    • Neizoliuotas – presavimo vietą reikia izoliuoti termovamzdeliu
    • Reikia presavimo įrankio ir tinkamos matricos
    • Netinka aliuminio laidininkams – jiems naudojami bimetaliniai antgaliai
    • Netinkamo skerspjūvio antgalis nesudarys patikimos jungties

    Saugos ir montavimo pastabos

    • Montuoti tik atjungus įtampą ir patikrinus, kad jos nėra
    • Naudoti 10 mm² skerspjūviui skirtą matricą
    • Gyslą įstumti iki vamzdelio galo, nepalikti išlindusių vielučių
    • Neužpresuoti kelių laidų viename antgalyje, jei tai nenumatyta
    • Varžtą priveržti įrenginio gamintojo nurodytu momentu
    • Po montavimo patikrinti, ar jungtis neįkaista apkrovos metu

    Greitas pasirinkimo gidas

    10 mm²
    M6
    presuojamas
    KDR
    variui
    Tinka, kai reikia:
    • užbaigti 10 mm² varinį laidininką
    • prijungti prie M6 varžto ar smeigės
    • patvarios presuotos jungties skyde ar įrenginyje
    Patikrinkite prieš naudojimą:
    • ar laidininko skerspjūvis tiksliai 10 mm²
    • ar gnybto varžtas M6
    • ar turite tinkamą presavimo įrankį ir matricą
    • ar laidininkas varinis (aliuminiui – bimetaliniai antgaliai)
    Svarbus priminimas: Antgalis nepakeičia jungties izoliavimo – presavimo vietą uždenkite termiškai susitraukiančiu vamzdeliu.

    DUK

    Kaip parinkti kilpinį antgalį?
    Pagal laidininko skerspjūvį (10 mm²) ir varžto dydį (M6) – abu turi sutapti.
    Ar tinka aliuminio kabeliui?
    Ne – aliuminio laidininkams naudojami bimetaliniai (Al/Cu) antgaliai.
    Kokiu įrankiu presuoti?
    Presavimo replėmis ar hidrauliniu presu su 10 mm² matrica.
    Ar galima prisukti prie didesnio varžto?
    Ne – anga M6 skirta tik M6 varžtui; kitam varžtui rinkitės kitą antgalį.
    Ar reikia izoliuoti?
    Taip – antgalis neizoliuotas, presavimo vietą uždenkite termovamzdeliu.
    Kuo skiriasi T ir TCD serijos?
    TCD serija pagaminta pagal DIN 46235; T – kita šios grupės serija. Abi presuojamos ir skirtos variniams laidininkams.

    Kilpinis antgalis kabeliams | 10mm² | M6 | presuojamas | KDR 10/6

    KDR 10/6 – presuojamas kilpinis kabelio antgalis 10 mm² M6 variniams laidininkams užbaigti ir prijungti prie skydų, šynų ir įrenginių gnybtų.
